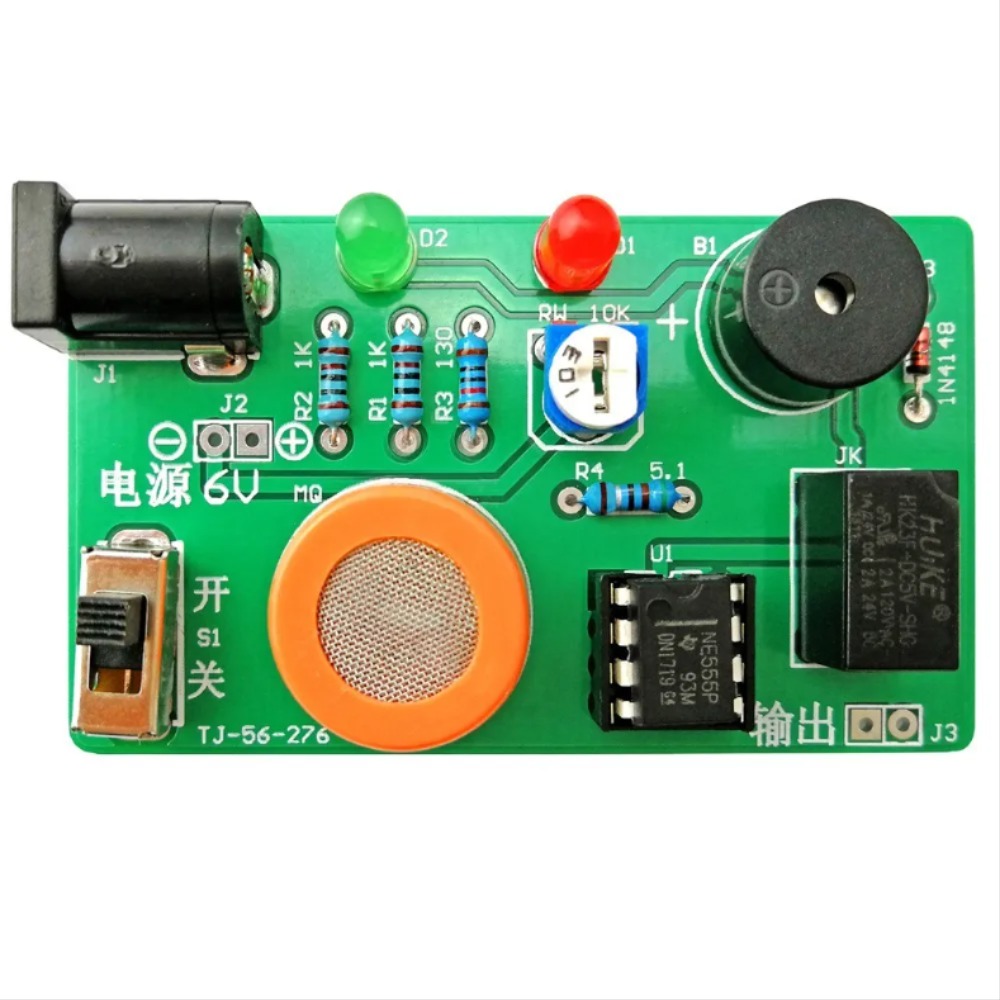

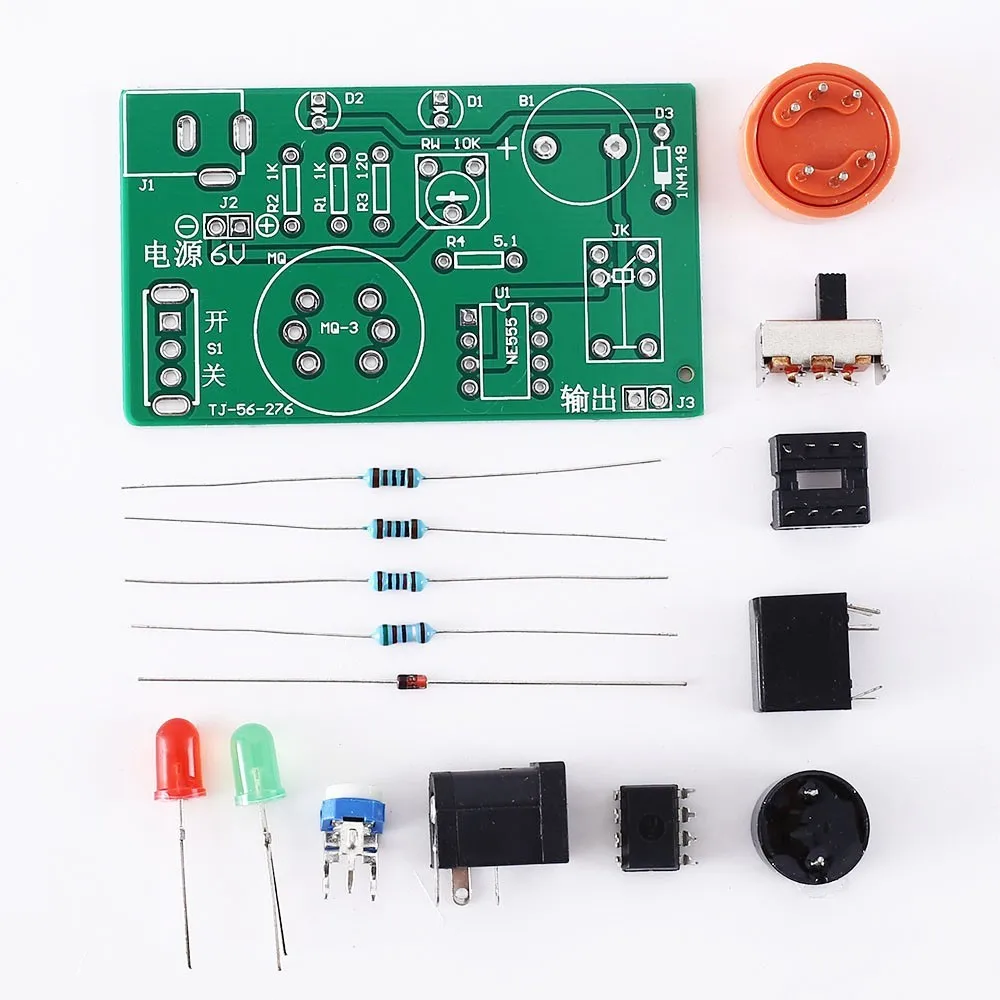

DC 5-7.5V DIY 키트 MQ-3 센서 알코올 감지기 테스터 경보 시스템 가스 센서 모듈 전자 부품 스위트

설명:

알콜 농도 경보 회로이 회로는 주로 가스 감지기 그룹 MQ-3 의해 형성된 경보 제어 회로입니다. 센서가 알코올 증기가 존재하는 환경에 MQ-3 때 센서의 전도도는 알코올 증기 농도와 동일합니다. 증가 증가. 센서와 고정 저항 사이의 시리즈 부분 압력을 측정함으로써 환경에 알코올 함량이 판단 될 수 있습니다.

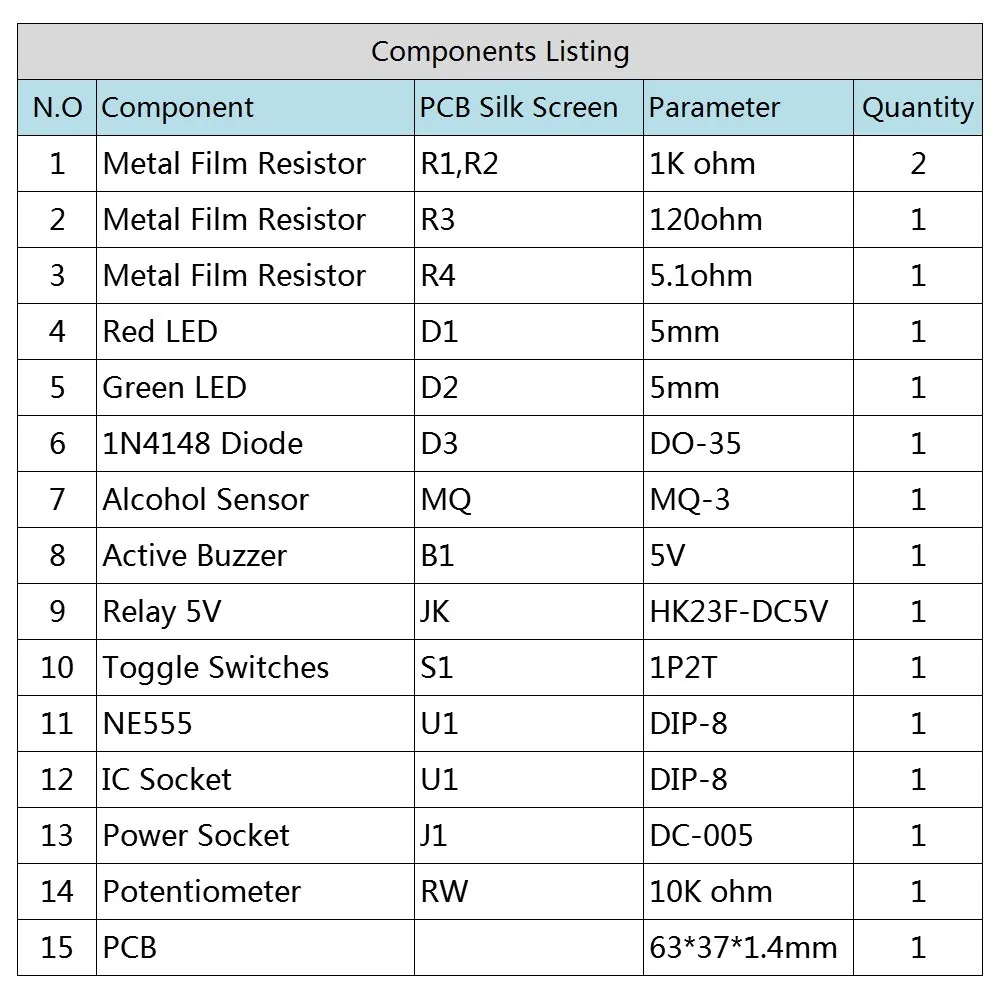

모수:

작동 전압: DC 5-7.5V

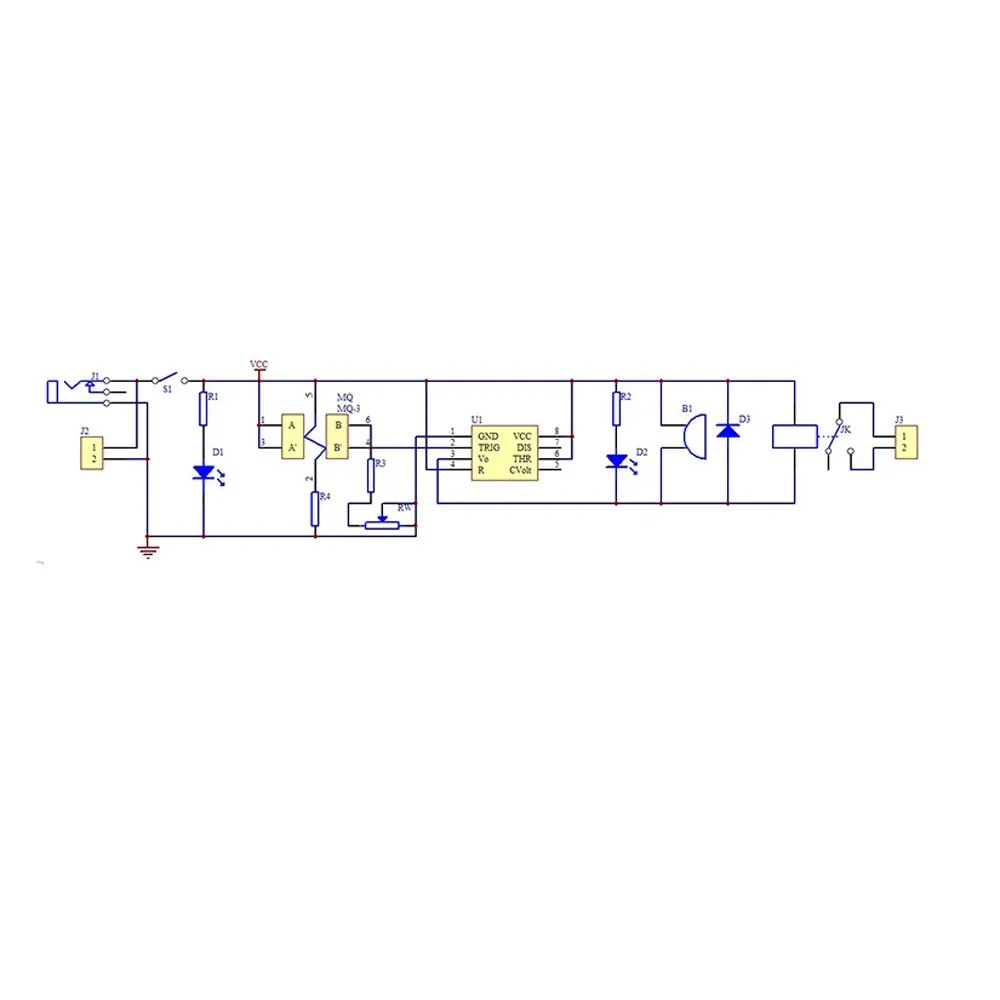

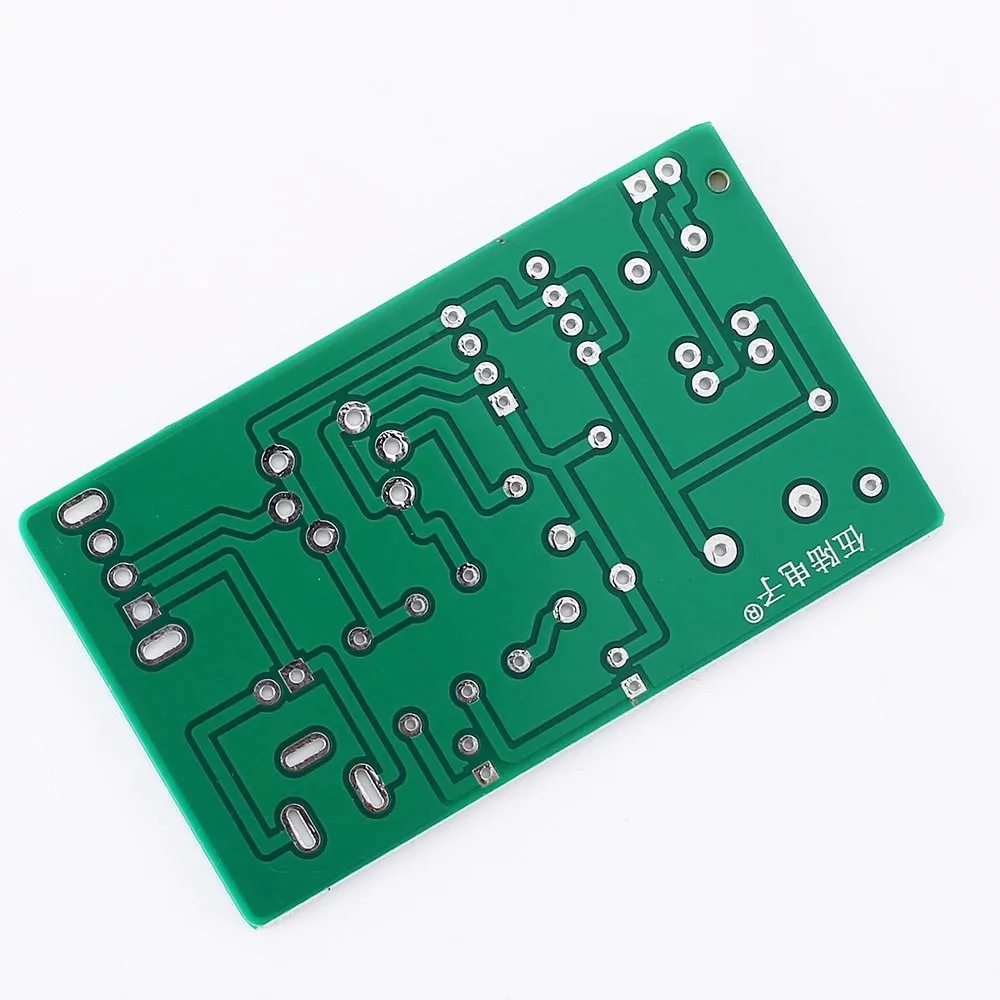

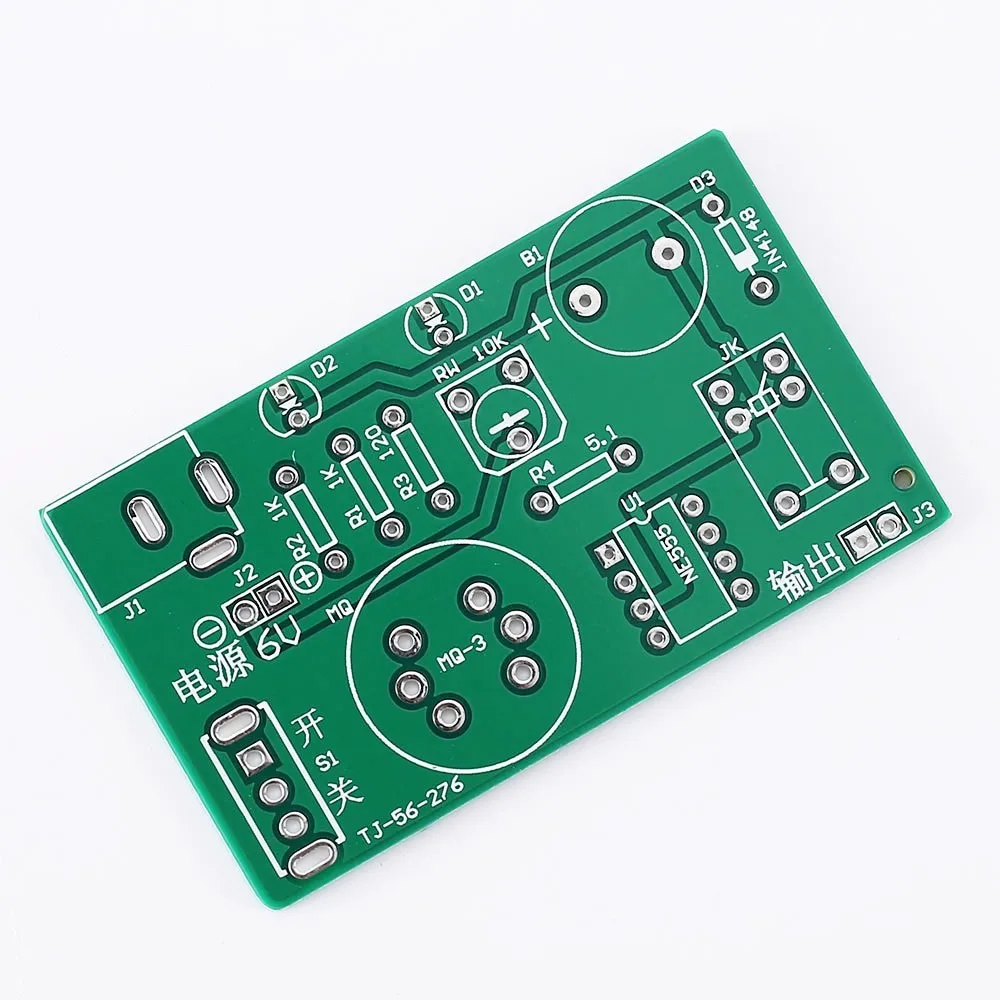

회로 묘사:

이 회로는 5-7.5V DC 전력 공급에 의해 강화될 수 있습니다, 스위치 s1는 힘 스위치, 저항기 R1 및 LED d1입니다 힘 표시를 위해 사용됩니다. 내부 센서 MQ3 작동 중에 특정 온도로 가열해야하므로 내부 설치가 가열 와이어가 있으며 저항 R4 가열 와이어의 전류 제한 저항기입니다. 그리고 MQ-3 난방은 전원 켜기 후에 정상적입니다. MQ-3 알콜 증기를 검출하지 않을 때, 그것의 내부 저항은 아주 큽니다, r3의 전압 하락은, RW 아주 낮습니다, 전압 핀 2 NE555 낮은 트리거 전압 (VCC/3), 3 핀 출력 높은 수준 D2 is 소멸. 부저는 소리가 나지 않으며 릴레이가 움직이지 않습니다. 때 MQ-3 감지 알코올 증기 내부 저항이 감소하기 전압 R3 RW 상승 전압 핀 2 NE555 높습니다 트리거 전압, 3 핀 됩니다 저수준의 d2는 빛을 켜고 부저는 흐릅니다. 전류는 소리가 나기 시작하고 릴레이의 전자기 코일은 스위치를 끌어 들이기 위해 에너지됩니다. 그로 인하여 탐지 경보 기능을 실행합니다. 조정가능한 저항기 rw는 탐지 감도를 조정하기 위하여 이용됩니다. 이 회로는 debounce에 그것의 내부 방아쇠를 사용하여 전압 변화를, 검출하기 위하여 NE555 안쪽에 두번째 비교기를 사용합니다. Ne555의 7 및 5 피트는 사용되지 않으며 떠있는 왼쪽. 릴레이의 출력 터미널 j3에 배기 팬과 같은 다른 전기 제품을 제어하는 데 사용할 수 있습니다. 알코올 농도가 표준을 초과하면 배기 팬이 활성화됩니다. 농도가 떨어지면 배기 팬이 꺼져 자동 제어를 실현합니다. 다이오드 d3는 릴레이 코일이 켜져있을 때 생성된 유도한 기동력을 삭제하기 위하여 이용됩니다. 전원 공급 장치 인터페이스는 DC 플러그가 될 수 있습니다. 또는 라인은 J2 위치에 직접 될 수 있으며 긍정적이고 부정적인 징후에주의를 기울이고 DC 플러그는 내부적으로 외면적으로 부정적입니다.
