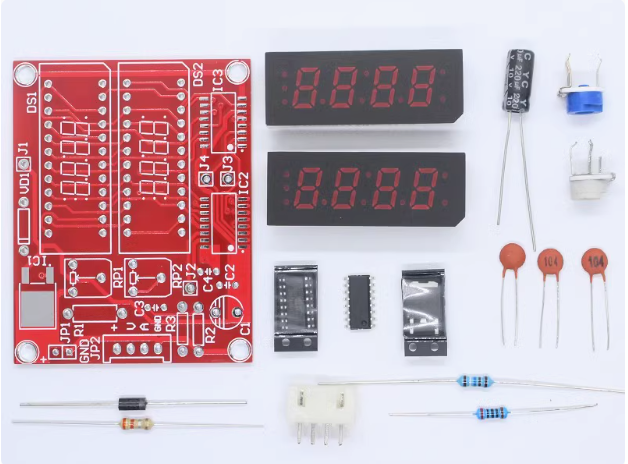

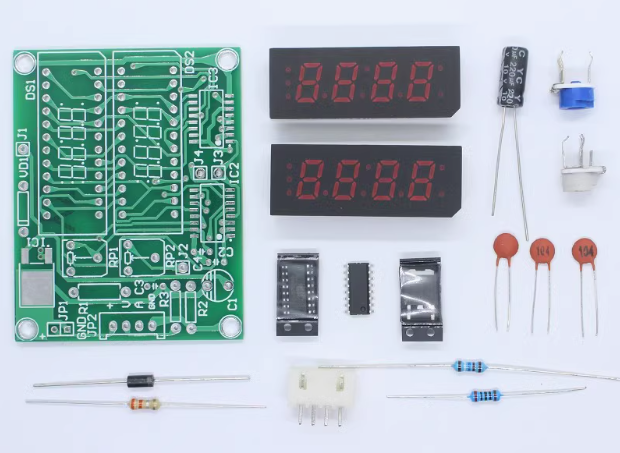

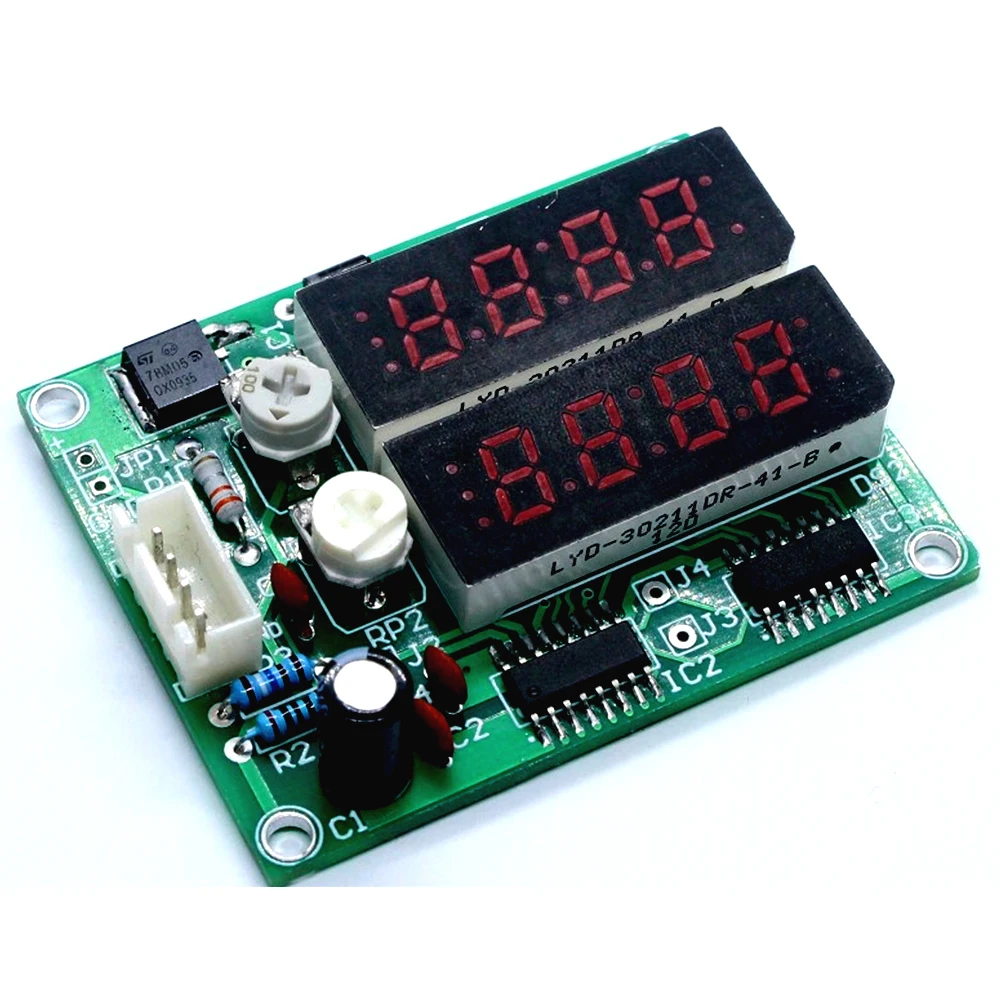

DC 5V DIY 키트 디지털 전압 및 전류 미터 단일 칩 전자 교육 부품 전자 생산


설명:

전압 및 전류 미터로 일반적으로 사용되는 디지털 전압 및 전류 미터로 사용할 수 있습니다.


특징:

1). 2.4-5.5 V의 전압 범위가 작동 할 수 있습니다.

2). 회로 설계는 고급스럽고 실용적이며 가격은 매우 높습니다.

3). 새로운 유형의 단일 칩 마이크로 컴퓨터로 개발되었으며 강력한 기능을 갖추고 있습니다.

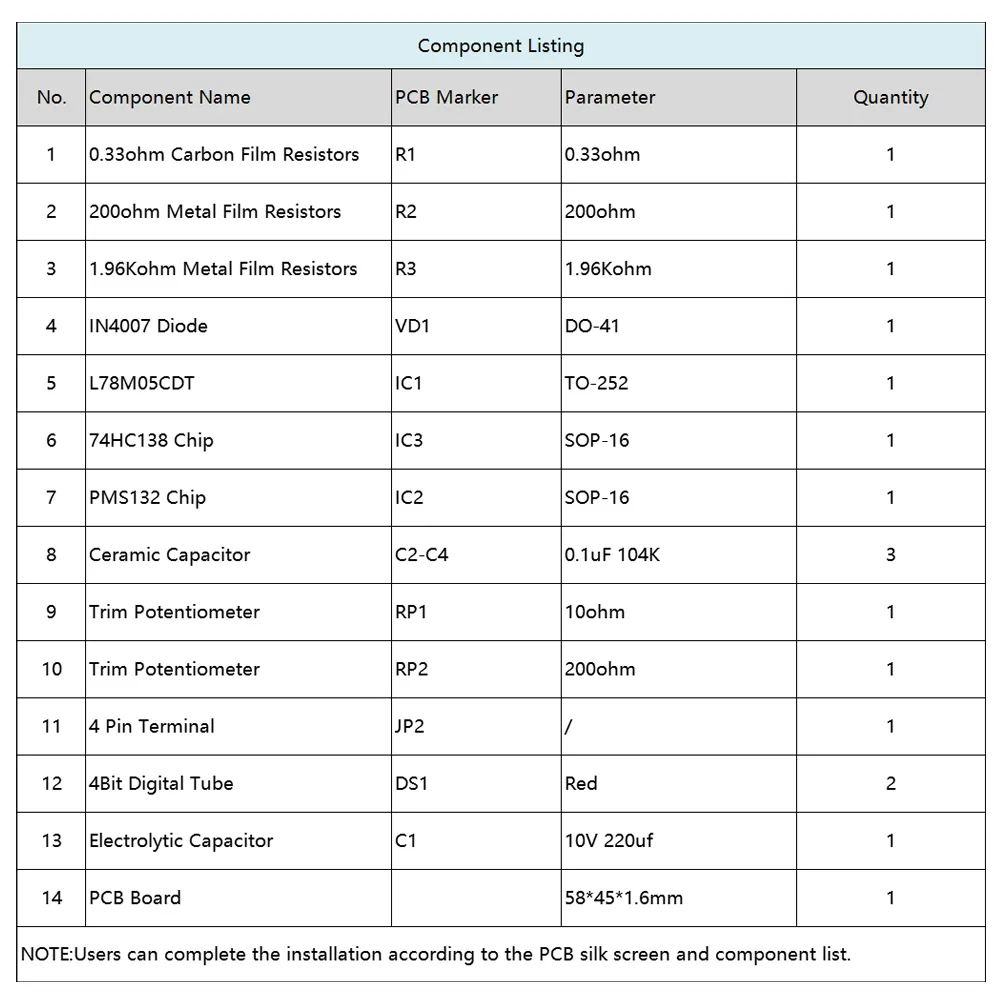

매개 변수:

1). 제품 이름: 전압 및 전류 미터

2). 작동 전압: DC 2.4V-5.5V

3).MCU:PMS132B

4). 작업 온도:-25 ℃ ~ 85 ℃

5). 작업 습도: 5% ~ 95% RH

6).PCB 크기: 58*45*1.6mm

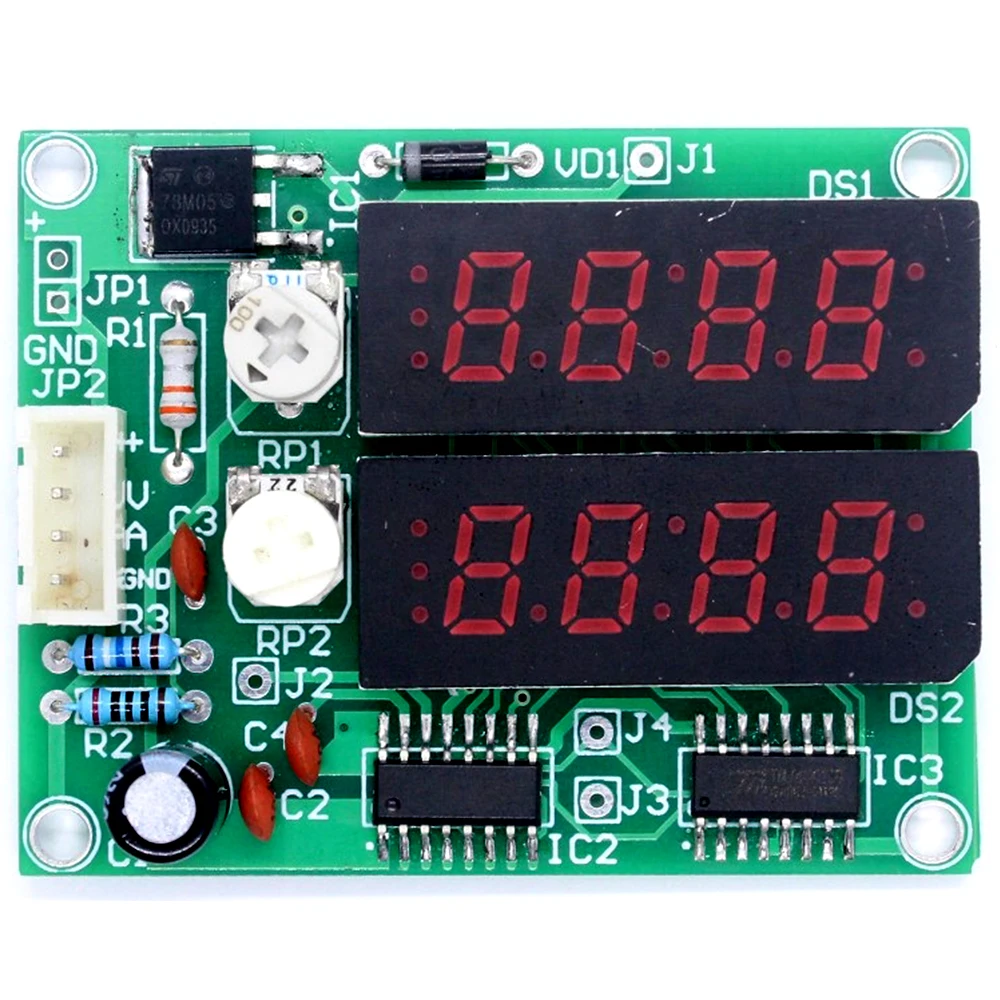

회로 원리:

1). 회로의 핵심 요소는 아날로그-디지털 변환 기능이있는 단일 칩 마이크로 컴퓨터 PMS132B 입니다. 회로의 JP1 은 외부 전원 공급 장치 단자입니다. 외부 전력은 회로에 5V 작동 전압을 제공하기 위해 VD1 을 통해 3 단자 78M05 안정화 전압으로 보내집니다.

2). 측정 된 전압은 JP2 의 두 번째 핀에서 입력되고 R1,RP2 및 R2 가 직렬 전압 분배기를 형성 한 후 칩 IC2 의 14 번째 핀에 대한 전압 샘플링 신호를 제공합니다.

3). 전압 측정 범위를 11 배 (0-30V) 연장합니다. 측정 된 전압이 5V 보다 낮지 않고 부하 용량이 높지 않으면 JP1 이 별도의 전원 공급 장치에 연결되지 않도록 패드 HP2 를 단락 할 수 있습니다. 전압계는 "2 선 시스템이되었습니다."

4). 측정 된 전류는 JP2 의 세 번째 핀에서 입력됩니다. 일반적으로 HP1 은 단락 회로가 필요하므로 측정 된 전류는 R1 및 RP2 를 통과합니다. 형성된 전압은 측정을 위해 IC2 의 15 번째 핀으로 보내지고 전류 값이 계산됩니다.

5). 자체 복구 정밀 조절 전원 공급 장치의 전류 측정에 사용되는 경우 현재 샘플링 저항이 설치되었으므로 R1 을 설치할 필요가 없습니다.
