1. 소개:

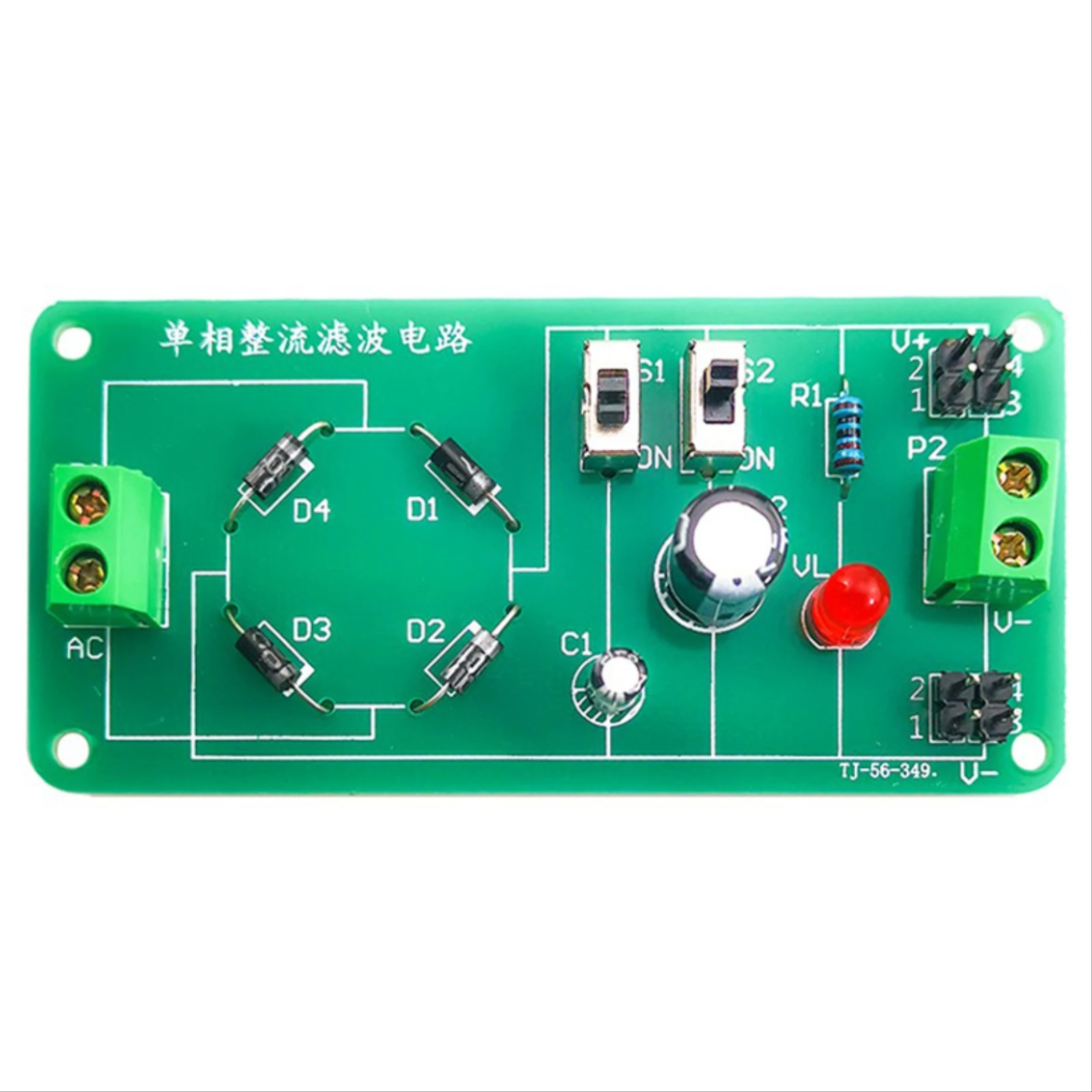

TJ-56-349 단상 정류기 필터 회로 전자 납땜 DIY 키트입니다 ..

그것은 사용자가 회로를 더 명확하게 이해하고 납땜 기술을 배울 수있는 매우 흥미로운 DIY 전자 제품입니다.


2.:

1>. 클래식 정류기 필터 회로

2>. 간단하고 편리한 작동

3>.DIY 핸드 솔더링


3.Parameter:

1>. 제품 이름: TJ-56-349 단상 정류기 필터 회로 DIY 키트

2>. 작동 전압: AC/DC 5V-12V

3>. 작동 온도:-40 ℃ ~ 85 ℃

4>. 작동 습도: 5% ~ 95% RH

5>. 크기 (설치):78*46mm

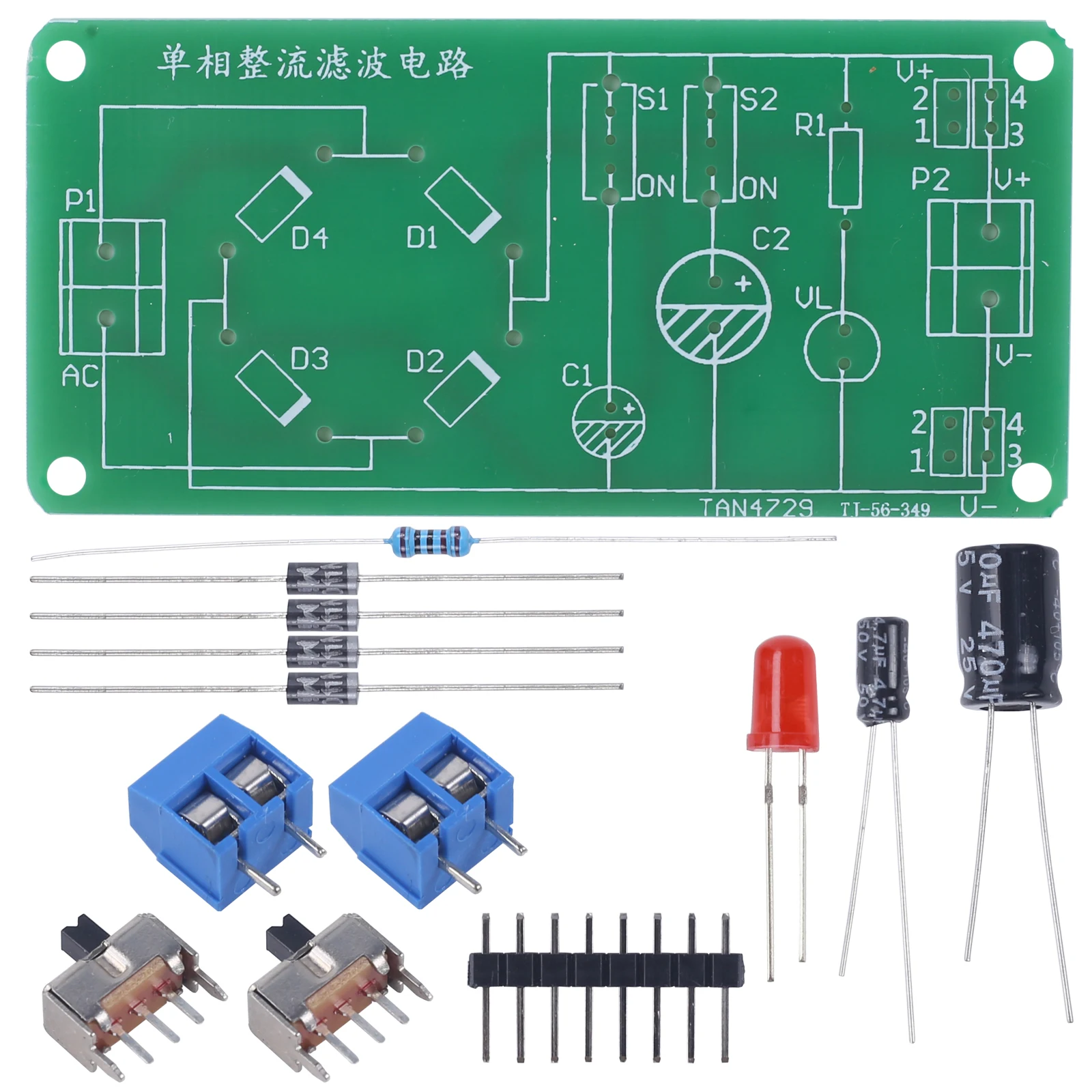

4. 구성 요소 목록:

NO.

부품 이름

PCB 마커

모수

수량

1

KF-301-2P 터미널

P1,P2

5.08mm

2

2

1N4007 다이오드

D1-D4

DO-41

4

3

토글 스위치

S1,S2

5Pin

2

4

전자 커패시터

C1

4.7uF

1

5

전자 커패시터

C2

470uF

1

6

금속 필름 저항

R1

1Kohm

1

7

레드 LED

VL

5mm

1

8

남성 핀

V +,V-

8Pin

1

9

PCB


78*46*1.6mm

1

참고: 사용자는 PCB 실크 스크린 및 구성 요소 목록에 따라 설치를 완료 할 수 있습니다.


5. 설치 팁:

1>. 사용자는 처음에 용접 도구를 준비해야합니다.

1.1>. 납땜 인두 (<50 와트)

1.2>. 로진 코어 ("라디오") 납땜

1.3>. 와이어 커터

1.4>. 와이어 스트리퍼

1.5>. 필립스 스크루 드라이버

2>. 설치가 완료 될 때까지 인내심을 가지십시오.

3>. 패키지는 DIY 키트입니다. 사용자가 완료해야합니다.

4>. 납땜 인두는 오랜 시간 (1.0 초) 부품을 만질 수 없습니다. 그렇지 않으면 구성 요소가 손상됩니다.

5>. 구성 요소의 양수 및 음수에주의하십시오.

6>. 엄격하게 단락을 금지하십시오.

7>. 사용자는 지정된 규칙에 따라 led를 설치해야합니다. 그렇지 않으면 일부 led가 켜지지 않습니다.

8>. 특히 복잡한 구성 요소를 설치하십시오.

9>. 모든 구성 요소가 올바른 방향이고 올바른 위치에 있는지 확인하십시오.

10>. 설치를 시작하기 전에 설치 설명서를 읽는 것이 좋습니다!!!

11>. 전자 부품을 설치할 때 정전기 방지 장갑 또는 정전기 방지 손목 밴드를 착용하십시오.
