DIY 키트 삼각형 모양 LED 깜박이 램프 반지 빛 23 종류의 애니메이션 효과 디스플레이 C51 컨트롤러 용접 훈련 스위트

소개:

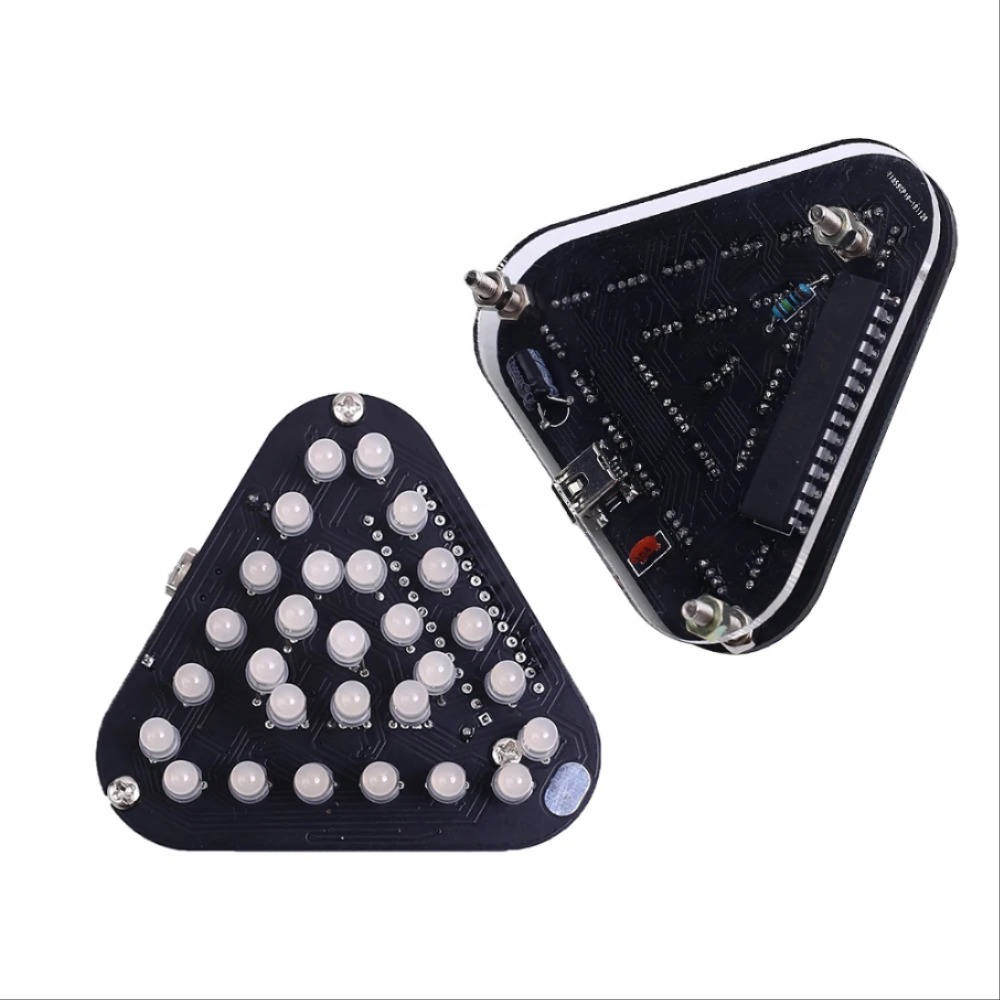

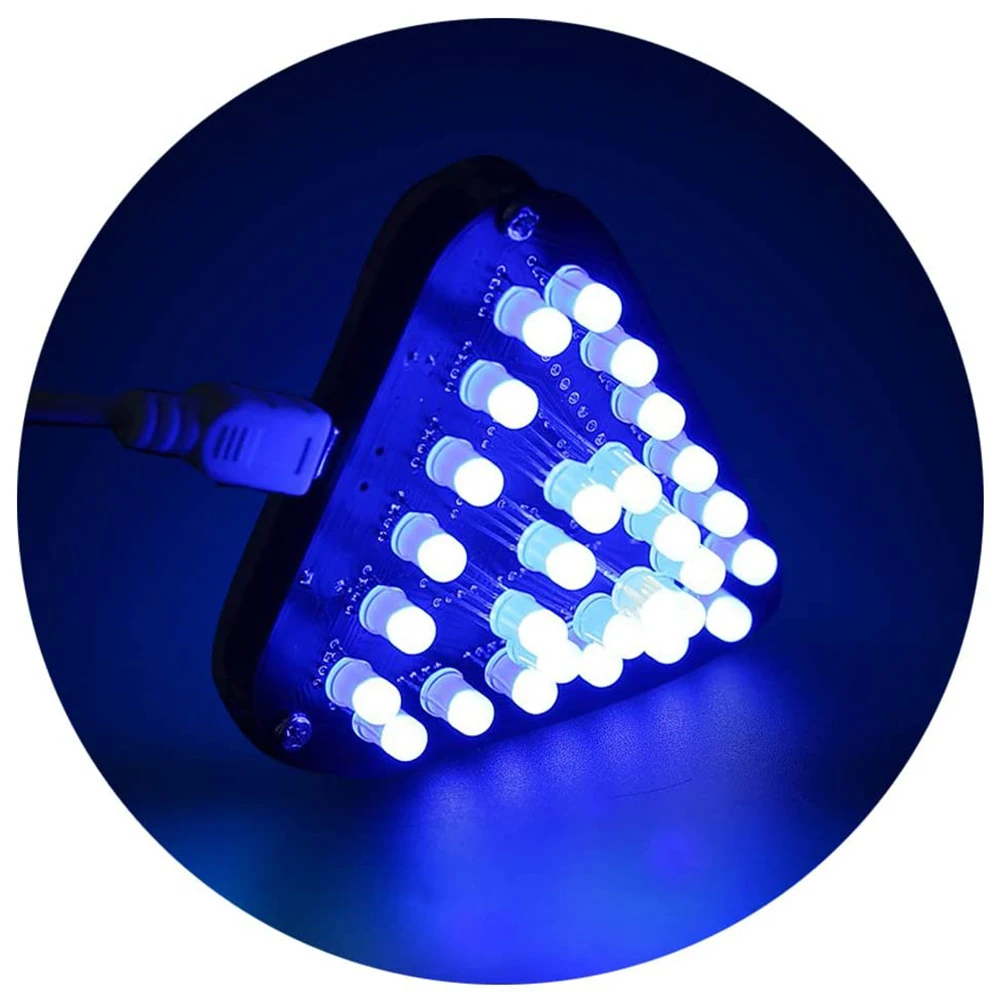

RGB 풀 컬러 LED 빛 입방 반지 DIY 키트입니다. 그것은 28 높은 밝은 풀 컬러 led를 사용합니다. 그것은 다양한 차가운 그라데이션 색상을 생산할 것입니다. 효과는 영향을받지 심지어. 전체는 매우 얇은 효력을 형성합니다. 전원을 끄고 힘은 높 가치 삽화입니다.

특징:

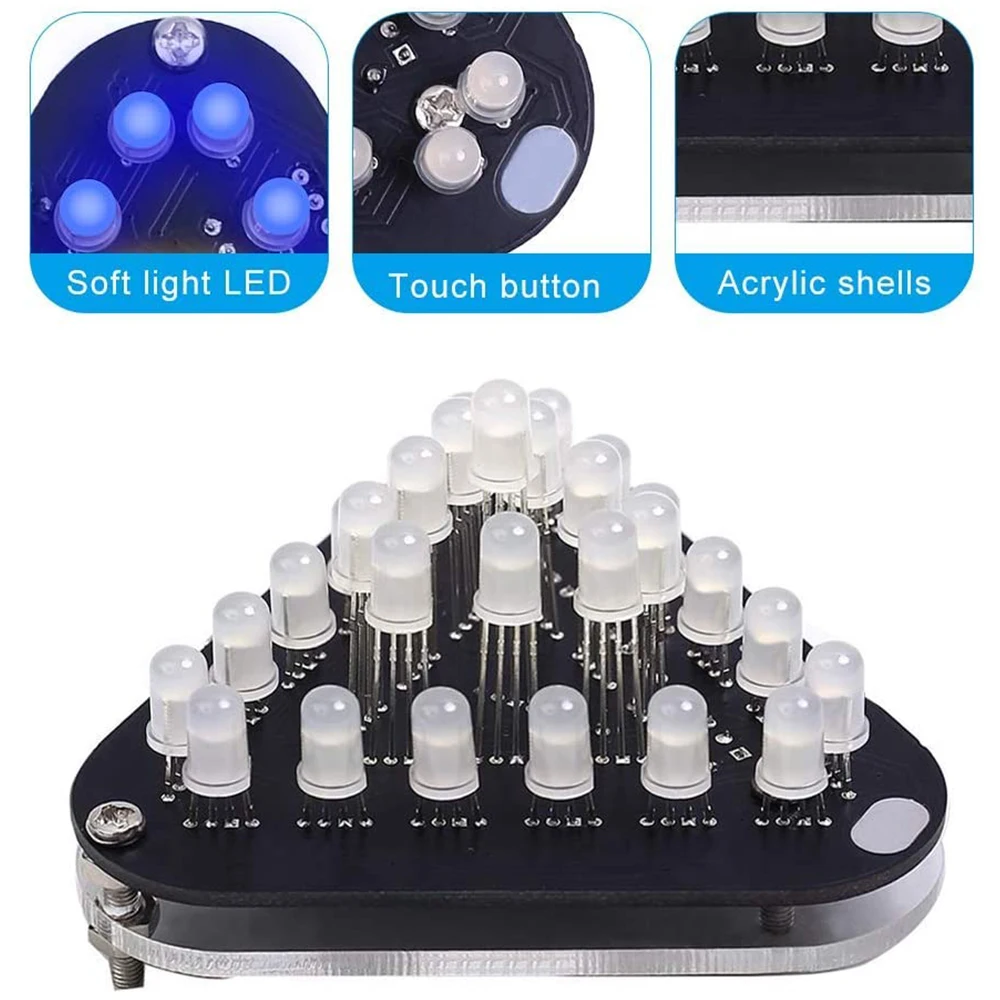

1>.28pcs 하이라이트 RGB 풀 컬러 LED

2>. 전시 효력의 23 종류

3>. 힘 떨어져 기억 함수

4>.5mm 큰 LED

5>.Touch 통제

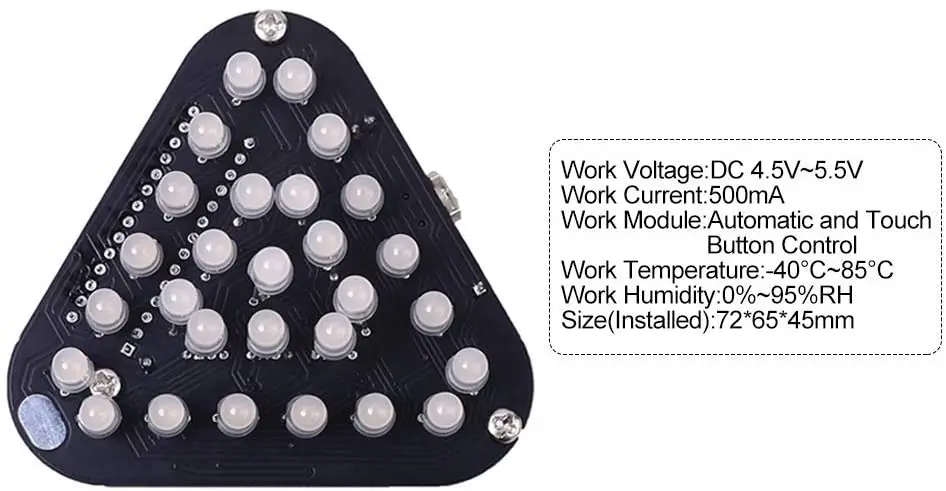

모수:

1>. 일 전압: DC 4.5V ~ 5.5V

2>. 일 현재: 500mA

3>. 일 단위: 자동과 접촉 단추 통제

4>. 일 온도:-40 ℃ ~ 85 ℃

5>. 일 습도: 0% ~ 95% RH

6>. (설치되는) 크기: 72*65*45mm

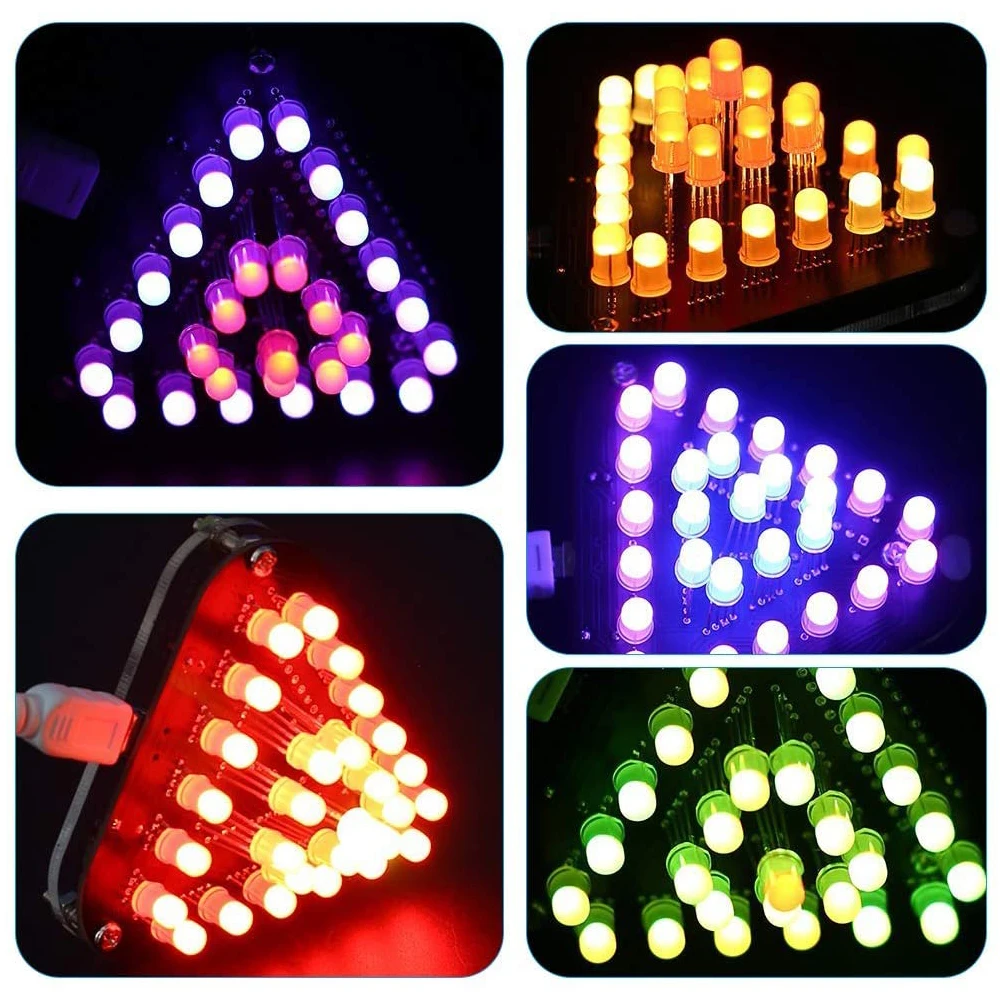

디스플레이 모드:

1>. 외부 확산 그라데이션 오로라 LED 모드

2>. 물 방울 꼬리 효과 시계 방향 변경 색상

3>.Anticlockwise 물 방울 꼬리

4> 레이어 레이어 페이드 점차적으로 변경 색상을 제거

5>. 각 반지 LED 풀 컬러 그라데이션

6>. 무작위 LED 번개 형태

7>. 무작위 4pcs LED 교대로 호흡 변환

8>."Y" 회전 (영어 문자 Y 같이)

9>. 무작위 층 및 색깔 호흡

10>. 세 바퀴 LED 풀 컬러 그라데이션

11>. 시계 방향 컬러 효과 물방울 꼬리

12>. 내부 및 외부 확산 LED 오로라 그라데이션 모드

13>. 무지개 그라데이션 모드

14>.A LED 색깔 무작위 숨결

15>. 다양한 모든 LED 호흡 본

16>. 끊임없이 변화 물 방울 꼬리기의 색깔

17>. 무작위 가득 차있는 빛 및 무작위 떨어져

18>. 무작위 4 색깔 호흡 효력

19>. 무작위 색깔 exterminate

20>. 모든 LED 풀 컬러 그라데이션

21>. 무작위 7 모든 LED 후 밝은 점진적으로

22>. 무작위 2 색 물방울 꼬리

23>. 무작위 4pcs led의 "별" 효력

24>. 칩 안쪽에 기본 부호는, 기능 더 풍부합니다, 그래서 임의로 안쪽에 부호를 새롭게 하지 마십시오!

설치 팁:

1>. 사용자는 먼저 용접 도구를 준비해야합니다.

2>. 설치가 완료될 때까지 환자가 되십시오.

3>. 포장은 DIY kit.It 필요 끝은 사용자에 의해 설치합니다.

4>. 납땜 인두는 장시간 (1.0 초) 를 위한 성분을 만질 수 없습니다, 그렇지 않으면 성분을 손상할 것입니다.

5>. 성분의 긍정적이고 부정적인 주의하십시오.

6>. 엄격 하 게 금지 단락.

7>. 이 DIY 임명은 설치가 완료될 때까지 설치되게 더 어렵습니다, 참을성 있으십시오!!!

8>. 사용자는 지정된 규칙에 따라 led를 설치해야 합니다.

9>. 복잡한 성분을 바람직하게 설치하십시오.

10>. 모든 성분은 올바른 방향으로 오른쪽.

11>. LED 전부가 조명 될 수 있는지 확인하십시오.

12>. 설치를 시작하기 전에 설치 설명서를 읽는 것이 좋습니다!

13>. 칩 안쪽에 기본 부호는, 기능 더 풍부합니다, 그래서 임의로 안쪽에 부호를 새롭게 하지 마십시오!

설치 단계 (환자가 설치하십시오!!!):

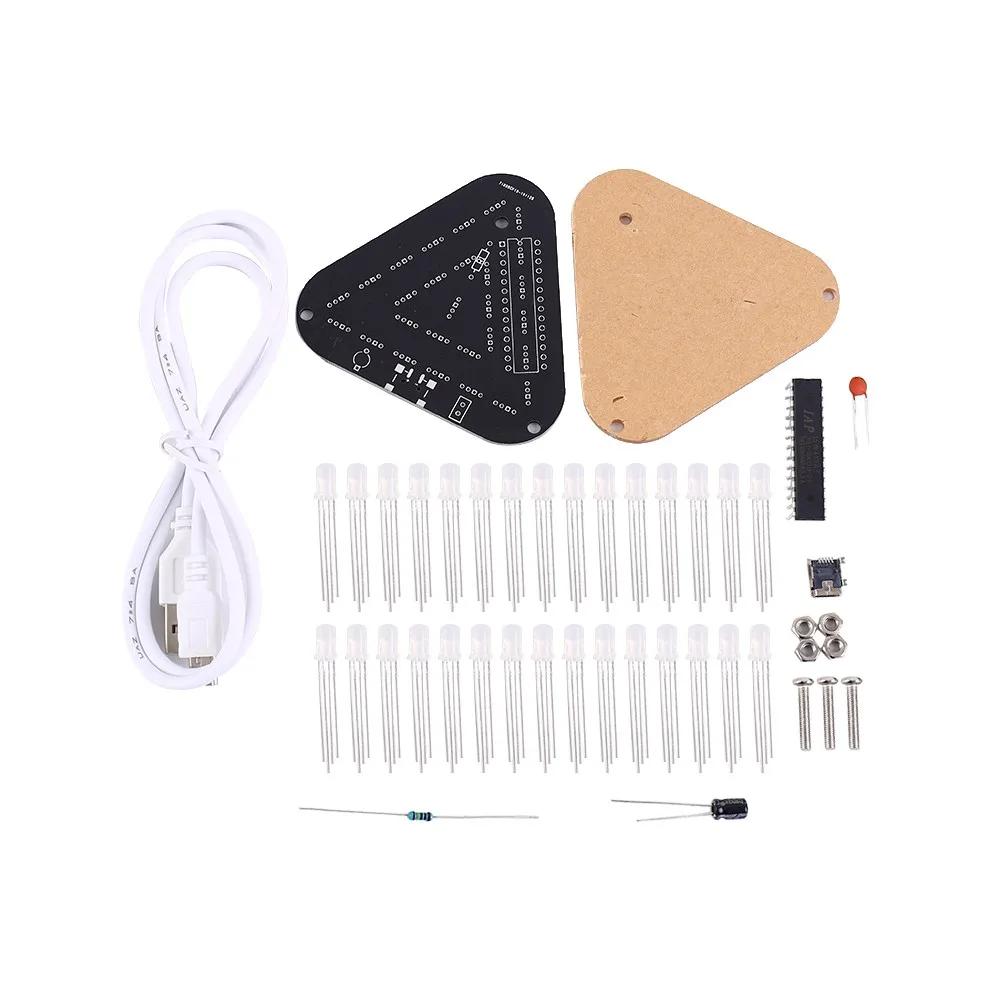

1>. 단계 1: r1에 1pcs 1Mohm 금속 필름 저항기를 설치하십시오.

2>. 단계 2: j1에 1pcs 소형 USB 여성 소켓을 설치하십시오.

3>. 단계 3: c1에 1pcs 0.1 미크로포맷 (104) 세라믹 축전기를 설치하십시오.

4>. 단계 4: C2.The 더 긴 핀에 1pcs 100 미크로포맷 전해질 축전기를 긍정적입니다 설치하십시오.

5>. 단계 5: led를 설치하기 위하여 지원 기둥으로 3pcs 놀이쇠 그리고 나사를 설치하십시오.

6>. 단계 6: LED 핀을 식별하십시오. 직사각형 패드는 가장 긴 LED 핀에 연결합니다. 다른 led의 핀은 순서대로 대응 패드에 삽입됩니다.

7>. 단계 7: 외부 반지 18pcs led를 설치하십시오. 정확한 위치에 있는 led를 삽입하십시오. 다음 여분의 핀을 잘라. 다음 수정 핀 솔더 확인하는 높이 LED 제어됩니다 15mm.

8>. 단계 8: 설치 내부 반지 9pcs LED. 정확한 위치에 있는 led를 삽입하십시오. 다음 여분의 핀을 잘라. 다음 수정 핀 솔더 확인하는 높이 LED 제어됩니다 약 24mm.

9>. 9: 설치하는 중심에 포인트 반대편에 PCB 확인하는 높이 LED 제어 약 32mm.

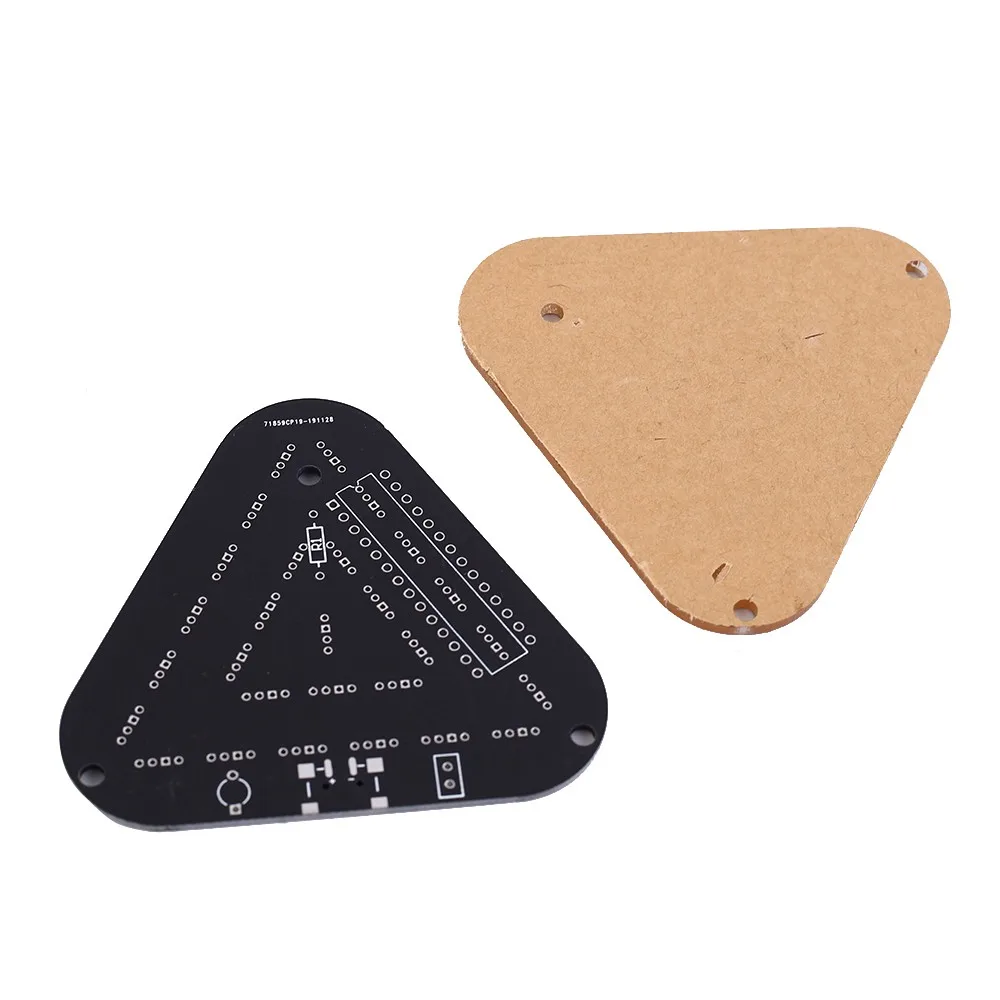

10>. 단계 10: IC1.There 에 1pcs DIP-28 IAP15W413S-35I ic의 1개의 구석에 점이 설치하고 ic가 위에 둘 수 있는 pcb에 까만 점이 있습니다. 이 두 표는 서로에 해당되며 ic의 설치 방향을 지정하는 데 사용됩니다.

11>. 단계 11: 아크릴 표면에서 보호 필름을 제거하십시오.

12>. 단계 12: 나사 놀이쇠와 견과에 의하여 조정 아크릴 널.

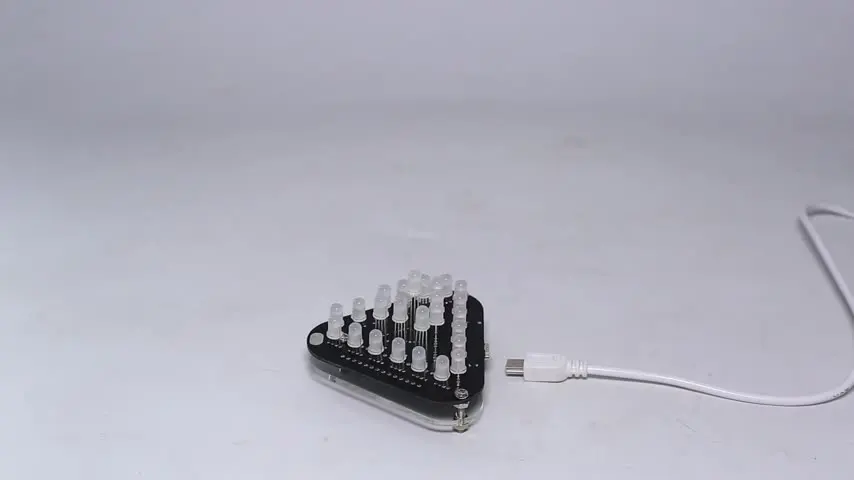

13>. 단계 13: 전력 공급에 연결하고 효력을 즐깁니다.
