1. 소개:

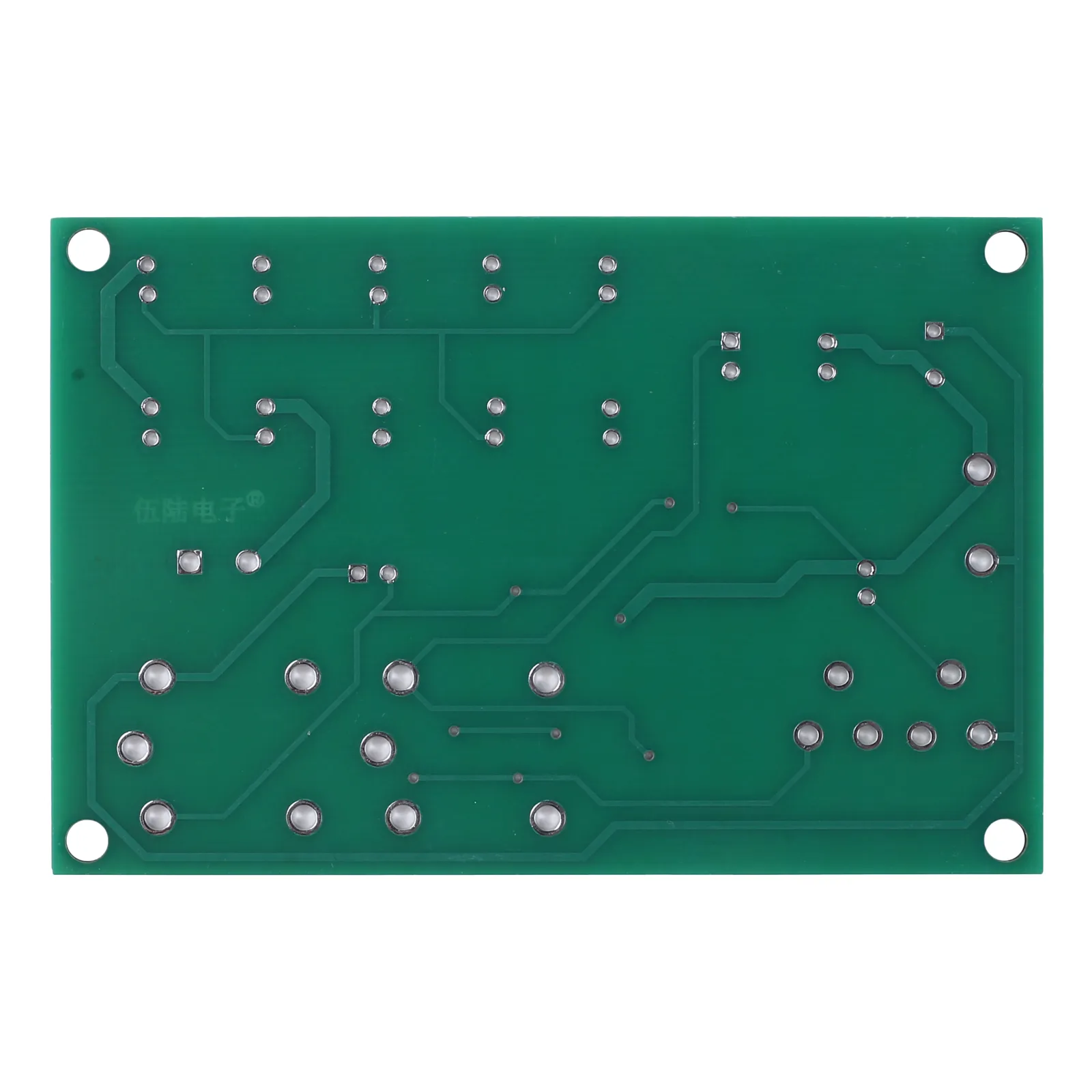

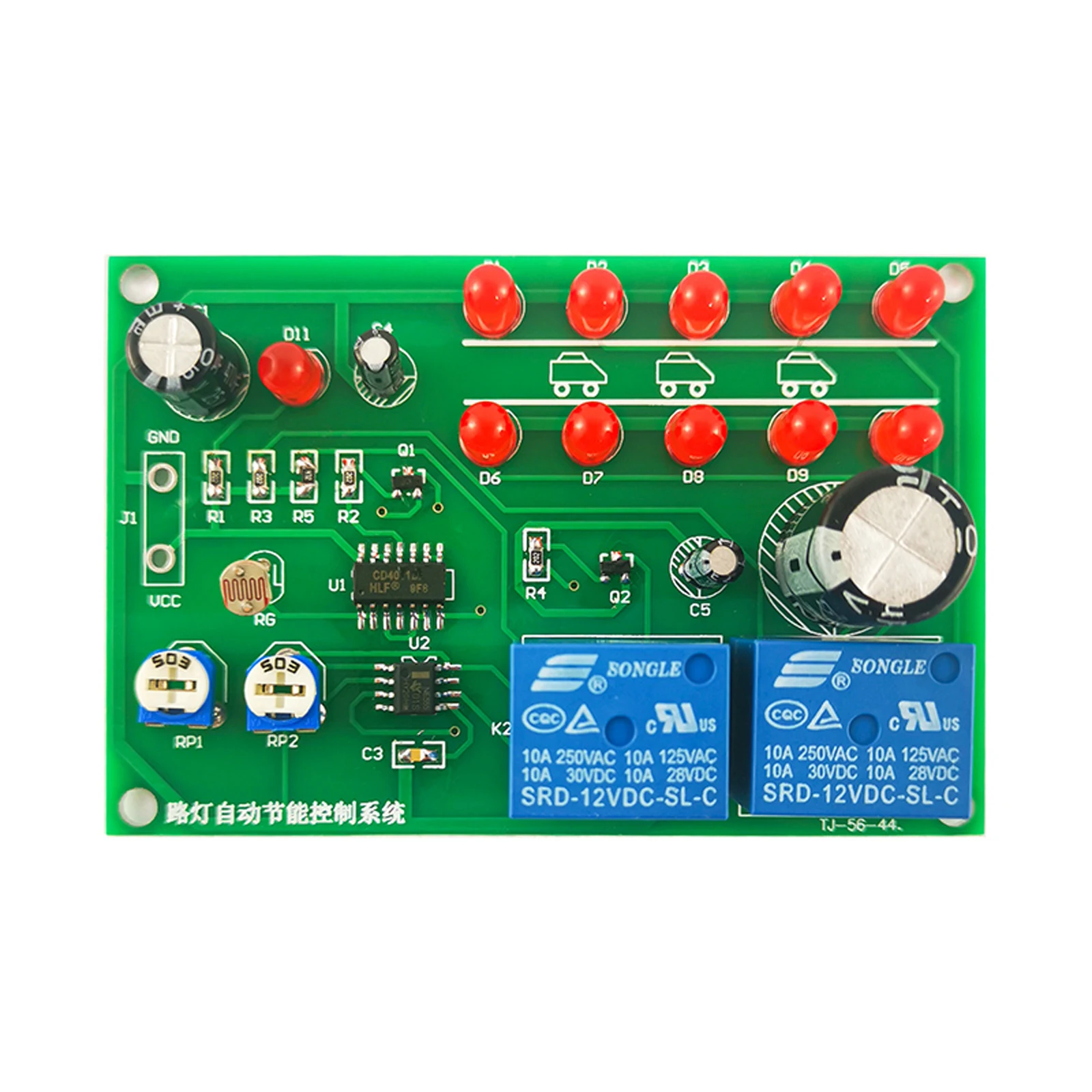

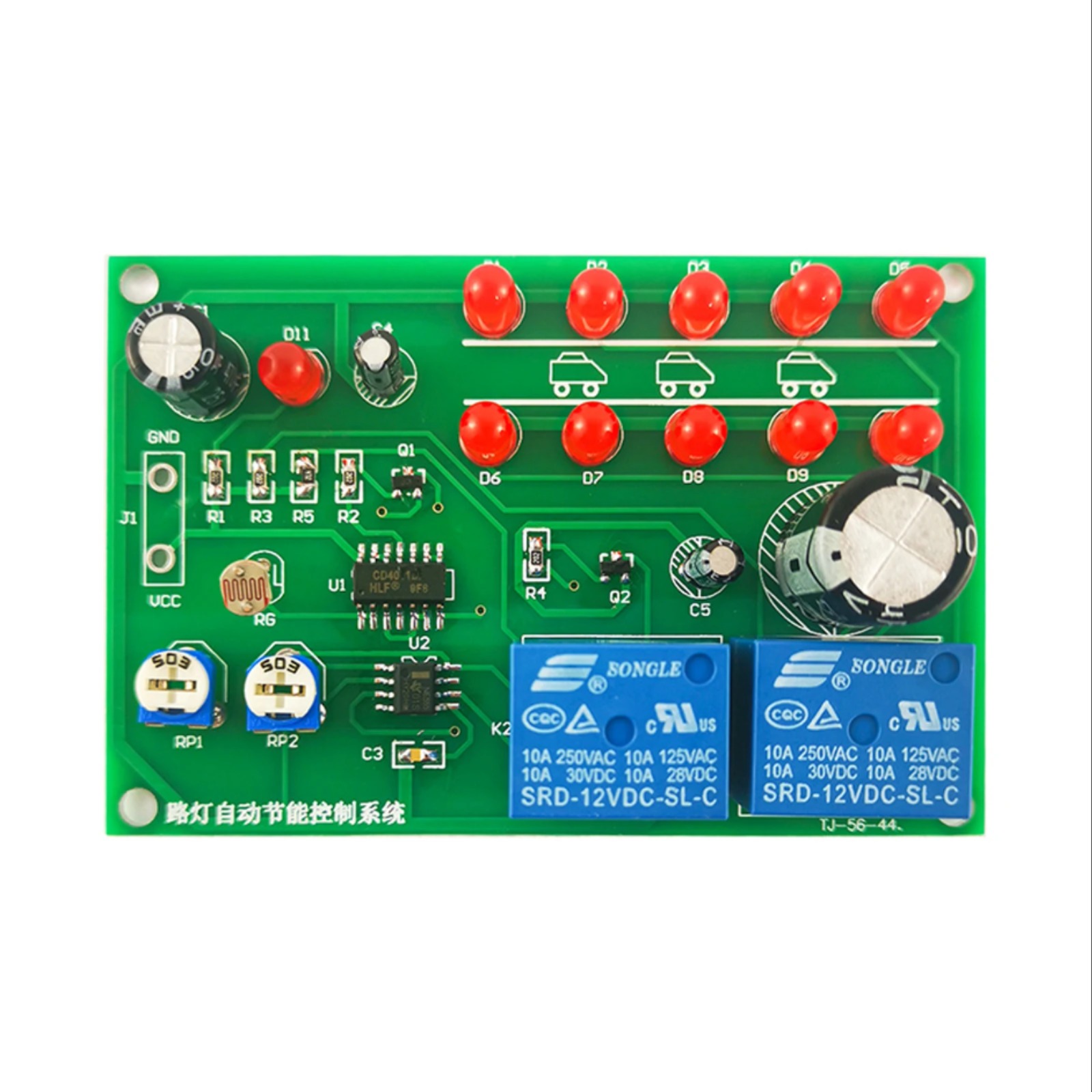

TJ-56-44 자동 에너지 절약 제어 시스템 전자 납땜 DIY 키트입니다. 기본 가로등 제어 시스템으로 감광성 센서를 사용하여 조명을 켜고 끌 수 있습니다. 감도는 전위차계에서도 조정할 수 있습니다. 환경이 어두울 때 조명이 모두 켜집니다. 자정에 LED 조명의 절반이 에너지를 절약하기 위해 나갑니다.

그것은 사용자가 회로를 더 명확하게 이해하고 납땜 기술을 배울 수있는 매우 흥미로운 DIY 전자 제품입니다.

2.:

1>.LED 램프 자동 제어

2>. 간단하고 편리한 작동

3>.DIY 핸드 솔더링

3.Parameter:

1>. 제품 이름: TJ-56-44 자동 에너지 절약 제어 시스템 DIY 키트

2>. 작동 전압: DC 9V-12V

3>. 작동 온도:-40 ℃ ~ 85 ℃

4>. 작동 습도: 5% ~ 95% RH

5>. 크기 (설치):85*56mm

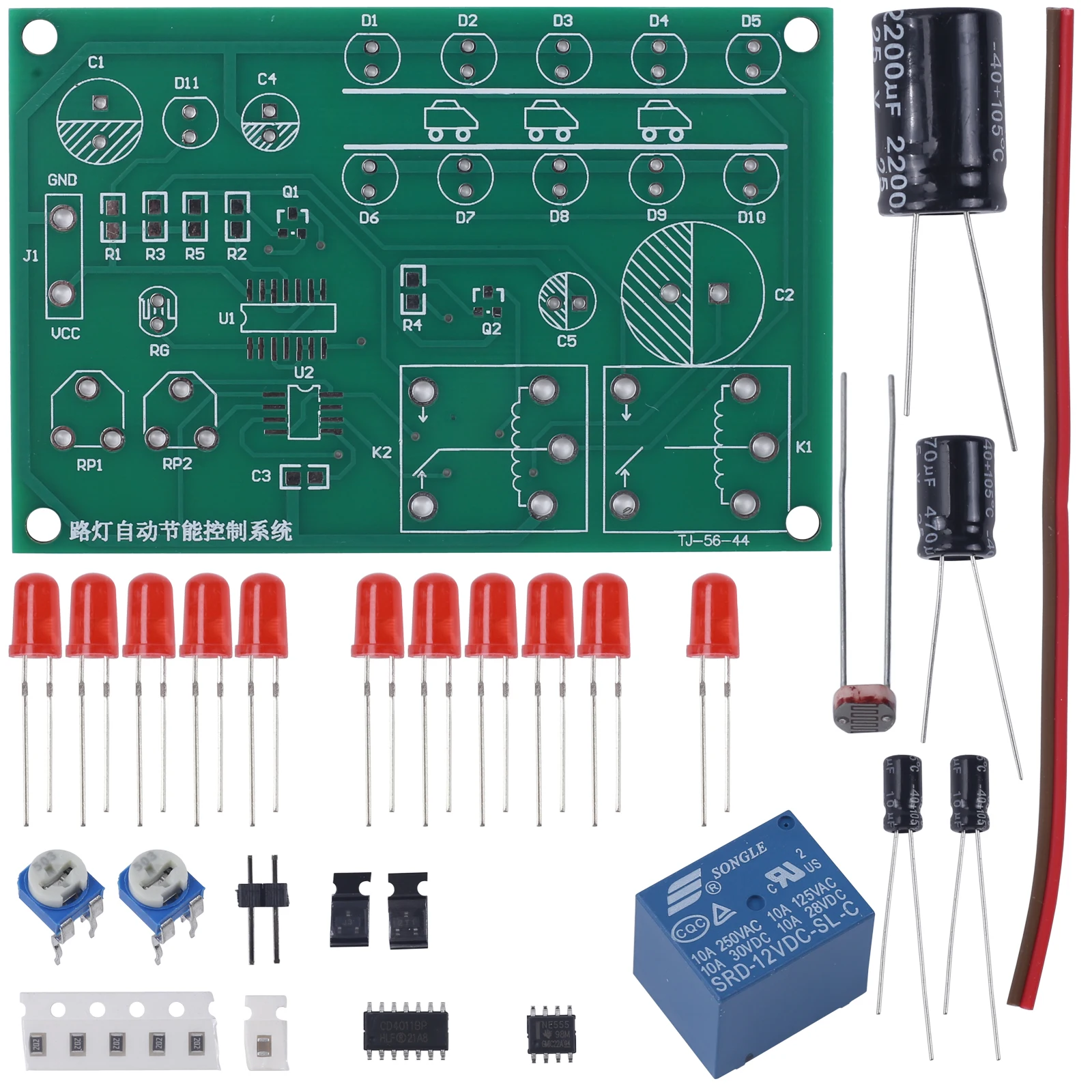

4. 구성 요소 목록:

NO.

부품 이름

PCB 마커

모수

수량

1

0805 SMD 저항기

R1-R5

2Kohm 202

5

2

전위차계

RP1,RP2

50Kohm 503

2

3

GL5516 Photoresistor

RG

1

4

레드 LED

D1-D11

5mm

11

5

전자 커패시터

C1

470uF

1

6

전자 커패시터

C2

2200uF

1

7

전자 커패시터

C4,C5

10uF

2

8

0805 SMD 커패시터

C3

0.01uF 103

1

9

S9013 트랜지스터 J3

Q1

SOT-23

1

10

S9012 트랜지스터 2T1

Q2

SOT-23

1

11

CD4011

U1

SOP-16

1

12

NE555

U2

SOP-8

1

13

릴레이

K1,K2

12V

2

14

전원 와이어

J1

10cm

1

15

남성 핀

J1

2Pin

1

16

PCB

85*56*1.6mm

1

참고: 사용자는 PCB 실크 스크린 및 구성 요소 목록에 따라 설치를 완료 할 수 있습니다.

5. 설치 팁:

1>. 사용자는 처음에 용접 도구를 준비해야합니다.

1.1>. 납땜 인두 (<50 와트)

1.2>. 로진 코어 ("라디오") 납땜

1.3>. 와이어 커터

1.4>. 와이어 스트리퍼

1.5>. 필립스 스크루 드라이버

2>. 설치가 완료 될 때까지 인내심을 가지십시오.

3>. 패키지는 DIY 키트입니다. 사용자가 완료해야합니다.

4>. 납땜 인두는 오랜 시간 (1.0 초) 부품을 만질 수 없습니다. 그렇지 않으면 구성 요소가 손상됩니다.

5>. 구성 요소의 양수 및 음수에주의하십시오.

6>. 엄격하게 단락을 금지하십시오.

7>. 사용자는 지정된 규칙에 따라 led를 설치해야합니다. 그렇지 않으면 일부 led가 켜지지 않습니다.

8>. 특히 복잡한 구성 요소를 설치하십시오.

9>. 모든 구성 요소가 올바른 방향이고 올바른 위치에 있는지 확인하십시오.

10>. 설치를 시작하기 전에 설치 설명서를 읽는 것이 좋습니다!!!

11>. 전자 부품을 설치할 때 정전기 방지 장갑 또는 정전기 방지 손목 밴드를 착용하십시오.
