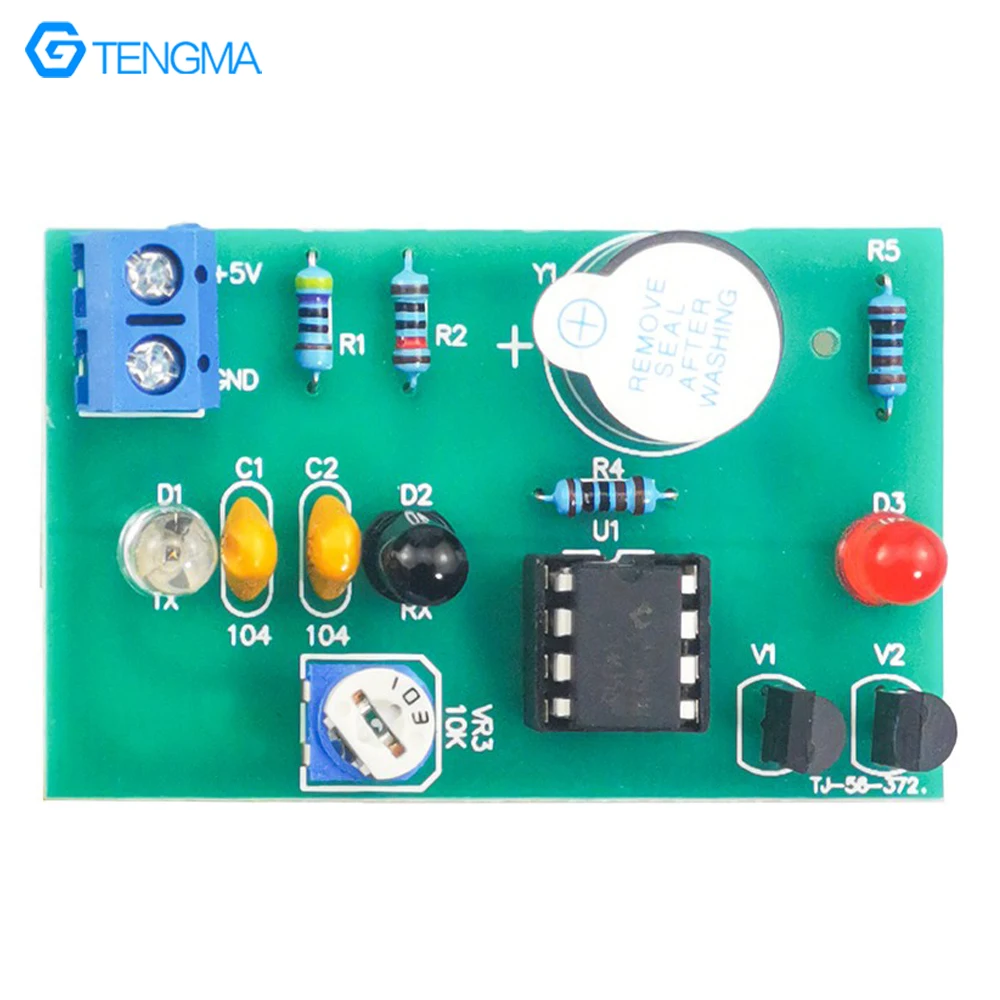

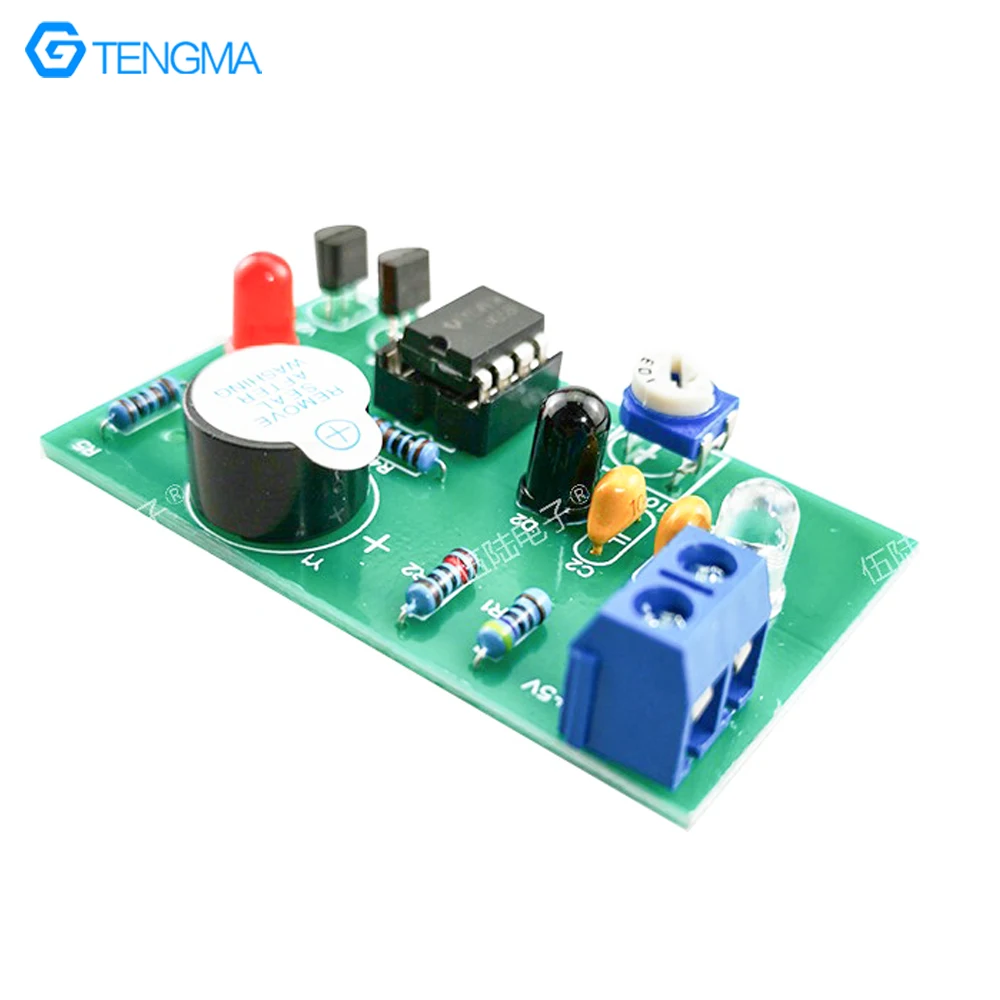

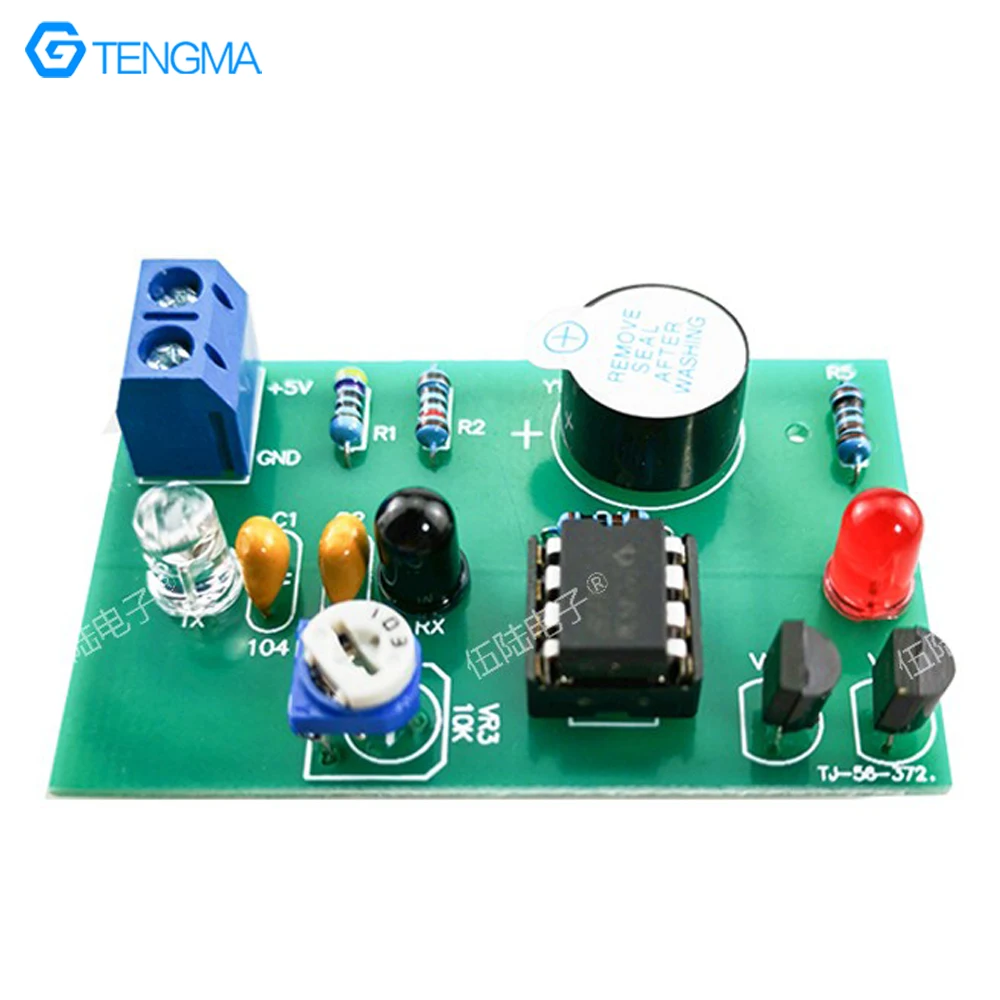

상품명: 적외선 유도 경보 회로 용접 키트


제품 모델: TJ-56-371


작동 전압: DC5V


PCB 크기: 53*32mm


설명:

5V 전원 공급 장치가 켜지면 적외선 전송 튜브 D1 이 켜지고 적외선을 방출합니다 (눈에 보이지 않음). 이때 빛이 손으로 막히지 않으면 적외선 수신 튜브 D2 가 적외선을 수신하지 못하며 적외선 수신 튜브 D2 가 여전히 역방향 차단 상태입니다. 적외선 수신기 튜브 D2 의 음극의 전압은 여전히 높으며 lm358 의 핀 3 로 전송됩니다. LM358 의 두 핀 전압은 조정 가능한 저항 r3 에 따라 다릅니다. 조정 가능한 저항 R3 가 적절한 시간으로 조정되는 한 (멀티 미터로 측정 된 LM358 의 두 핀 전압은 약 2.5V), LM358 의 세 핀 전압은 LM358 의 두 핀 전압보다 클 수 있습니다. 비교기의 작동 원리에 따라 V +>V -, LM358 의 한 핀은 전류 제한 저항 R4 를 통해 높은 수준을 출력하고 PNP 유형 3 극관 V1 및 V2 베이스로 전송합니다. 3 극관 V1 및 V2 차단 부저 Y1 소리가 나지 않고 LED D3 가 나갑니다. 손으로 적외선 전송 튜브 D1 에 접근하면 적외선 수신 튜브 d2 에 적외선을 차단하고 반사합니다. 적외선 수신 튜브 D2 는 적외선을 받고 즉시 전도하여 적외선 수신 튜브 D2 드롭의 음극의 전압을 빠르게 만들고, 전압은 lm358 의 3 핀으로 전송됩니다. LM358 의 세 다리의 전압이 두 다리의 전압 미만으로 떨어집니다. 비교기의 작동 원리에 따라 V +<V -, LM358 의 한 다리는 낮은 수준을 출력하여 전류 제한 저항기 R4 를 통해 PNP 형 3 극관 V1 및 V2 베이스로 전송합니다. 3 극관 V1 및 V2 가 부저 Y1 을 켜고, 그리고 LED D3 가 켜집니다. 위의 디버깅을 통해 손이 적외선 전송 튜브 D1 상단으로 이동하고 적외선 수신 튜브 D2 로 이동하면 부저 소리와 led가 켜지는 것을 실현할 수 있습니다. 손이 적외선 전송 튜브 D1 과 적외선 수신 튜브 D2 를 떠나면 부저가 소리가 나지 않고 발광 다이오드가 꺼져 손을 감지 효과가 발생합니다.

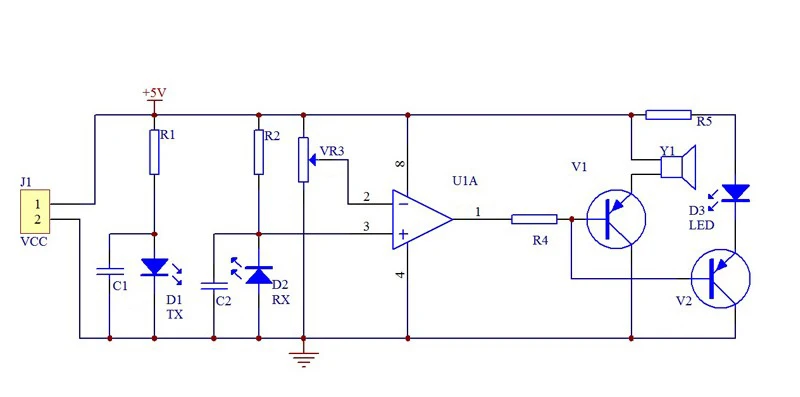

회로도:

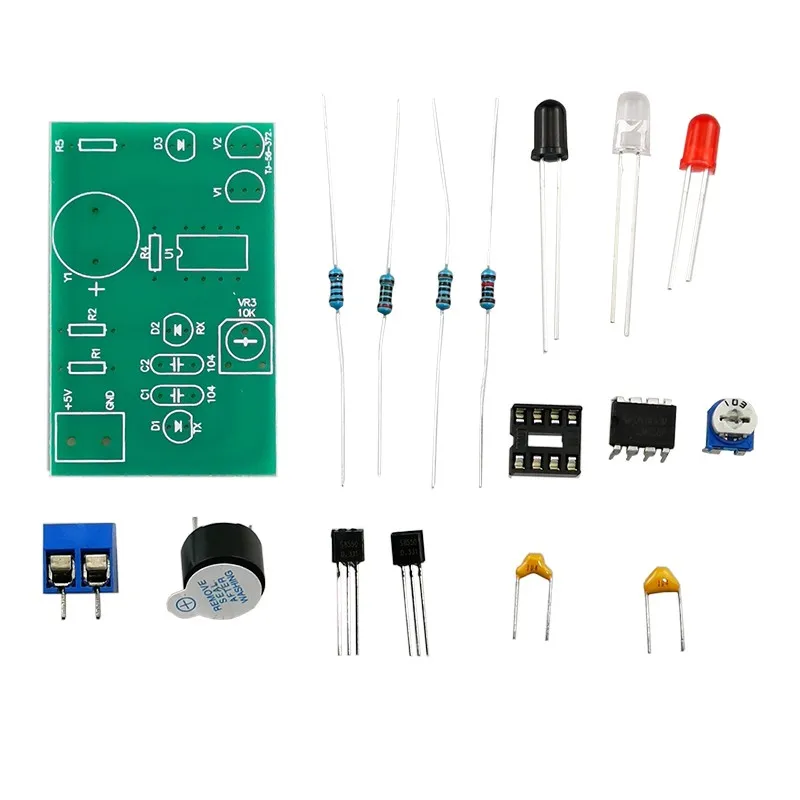

패키지 포함:
