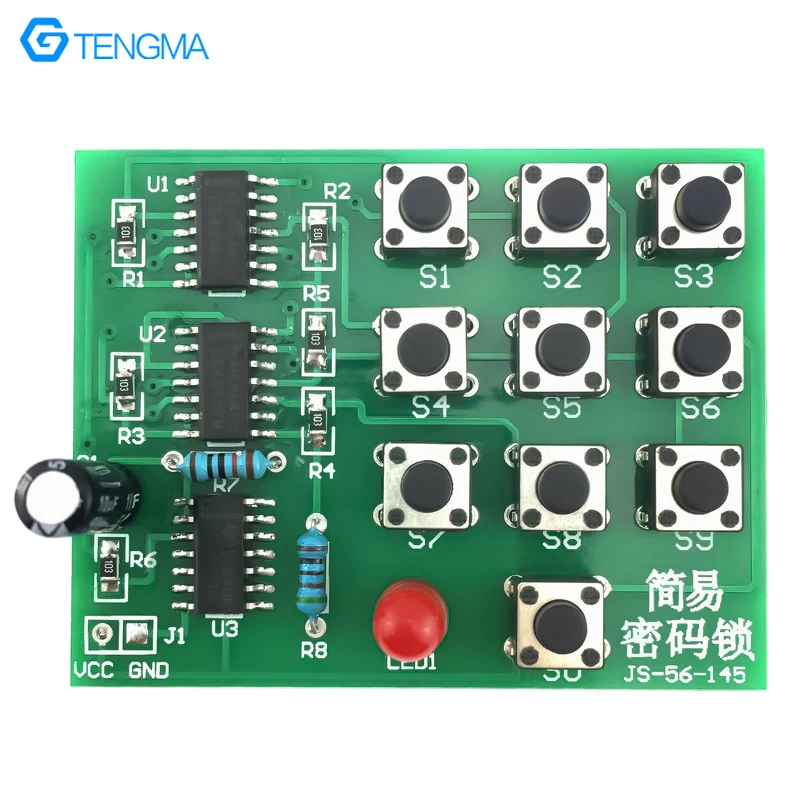

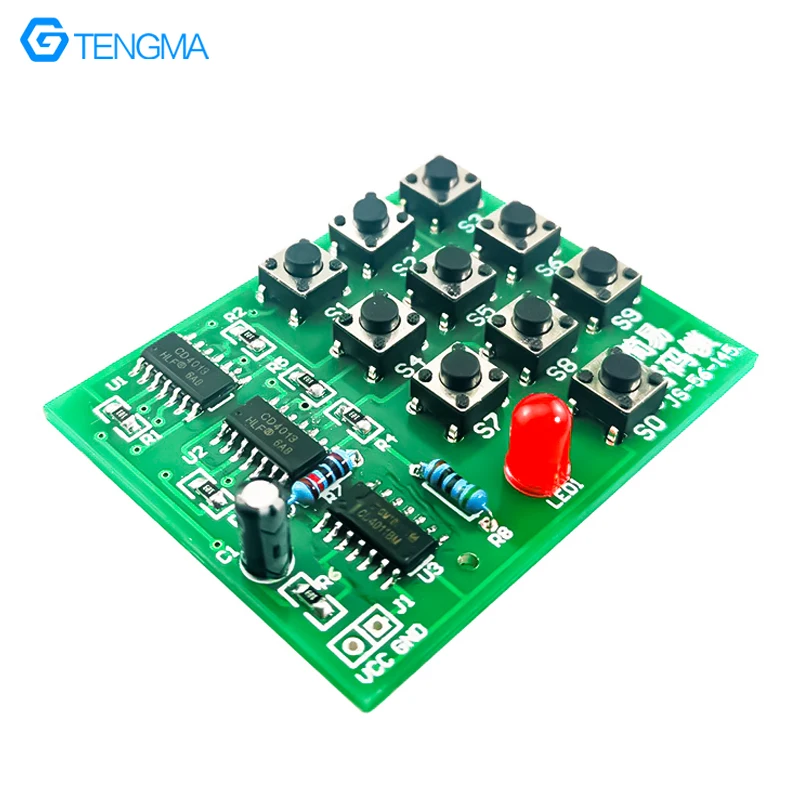

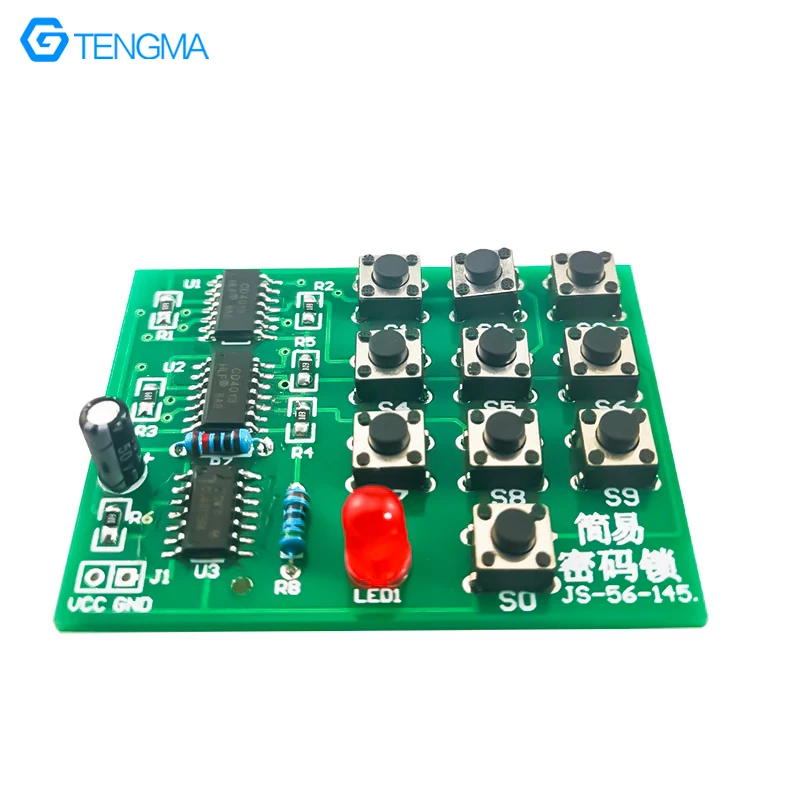

    제품 이름: 간단한 코드 잠금 DIY 용접 키트


    제품 모델: TJ-56-145


    작동 전압: DC5V


    PCB 크기: 52*40mm


    설명:

    간단한 코드 잠금은 D 트리거 CD4013, NAND 게이트 CD4011 및 주변 저항, 키 스위치 및 기타 구성 요소로 구성됩니다. 잠금을 열기 전에 (LED1 이 켜짐) 올바른 키 (입력 암호) 를 특정 순서로 눌러야합니다.


    회로 원리

    1. S1, U1B, S7 의 경우 U1A, S4, Q = 1, U2A, S9 의 경우 Q = 1, U2B 의 경우 Q = 1, 잠금 열림 표시기 LED1 이 점등되어 암호가 올바르게 입력되었음을 나타냅니다. 동시에 U2B 의/Q = 0 및 U3 의 Y = 1 은 처음 세 개의 트리거를 명확하게 만듭니다. U2B 를 지우려면 표시기 LED1 이 꺼지고 (잠금 닫힘) S8 을 누를 수 있습니다.


    2. 위의 분석에 따르면 암호는 순서대로 1479. 암호를 입력하는 과정에서 순서를 따르지 않거나 다른 트리거 재설정 끝 (R 끝) 키를 누르면 암호가 올바르지 않습니다.

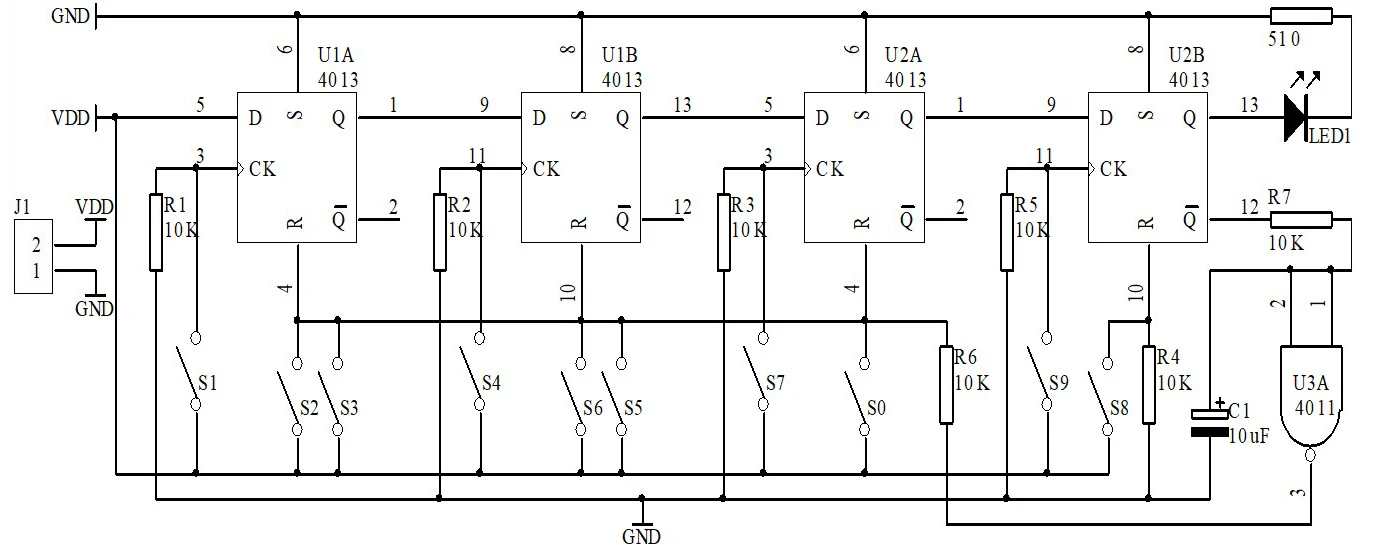

    회로도:

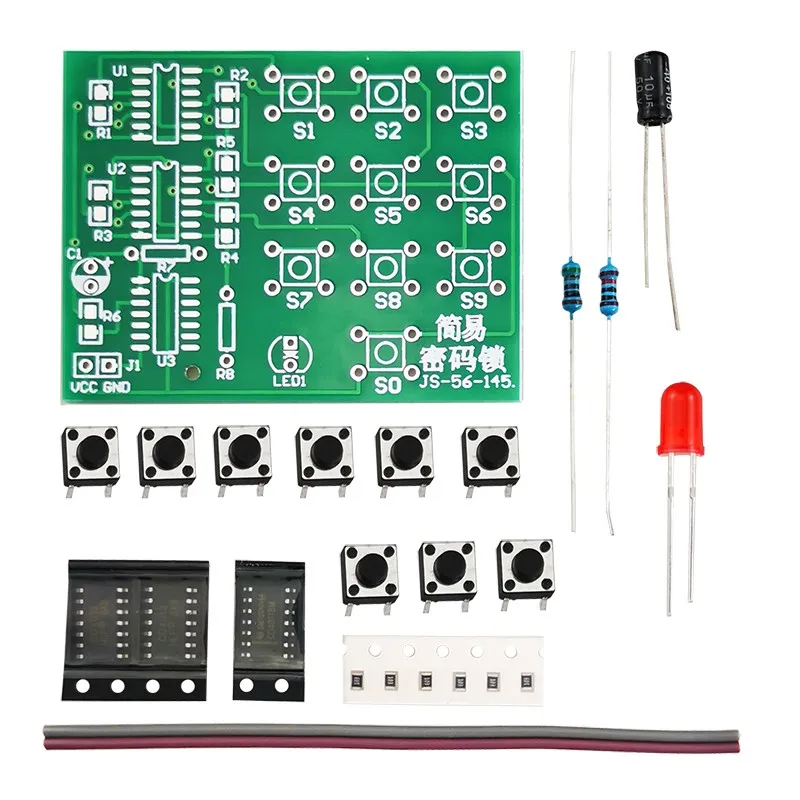

    패키지 포함:
