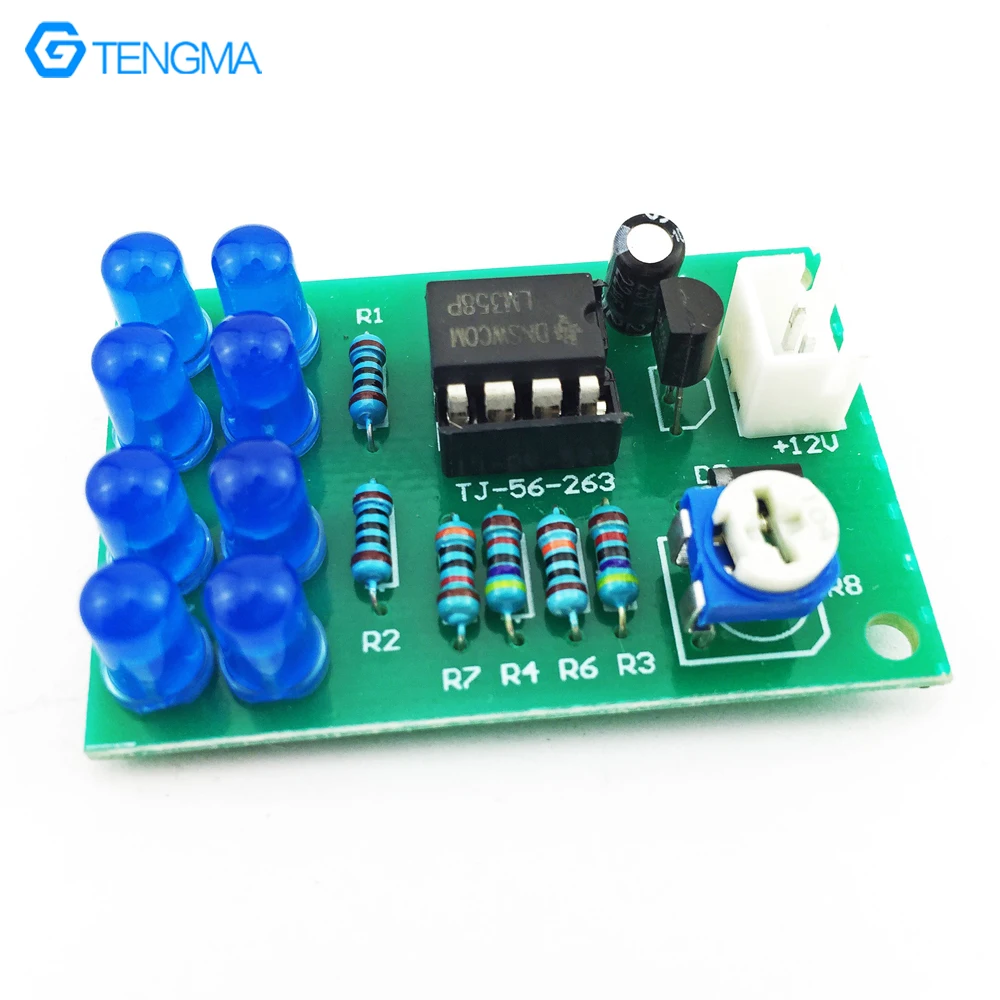

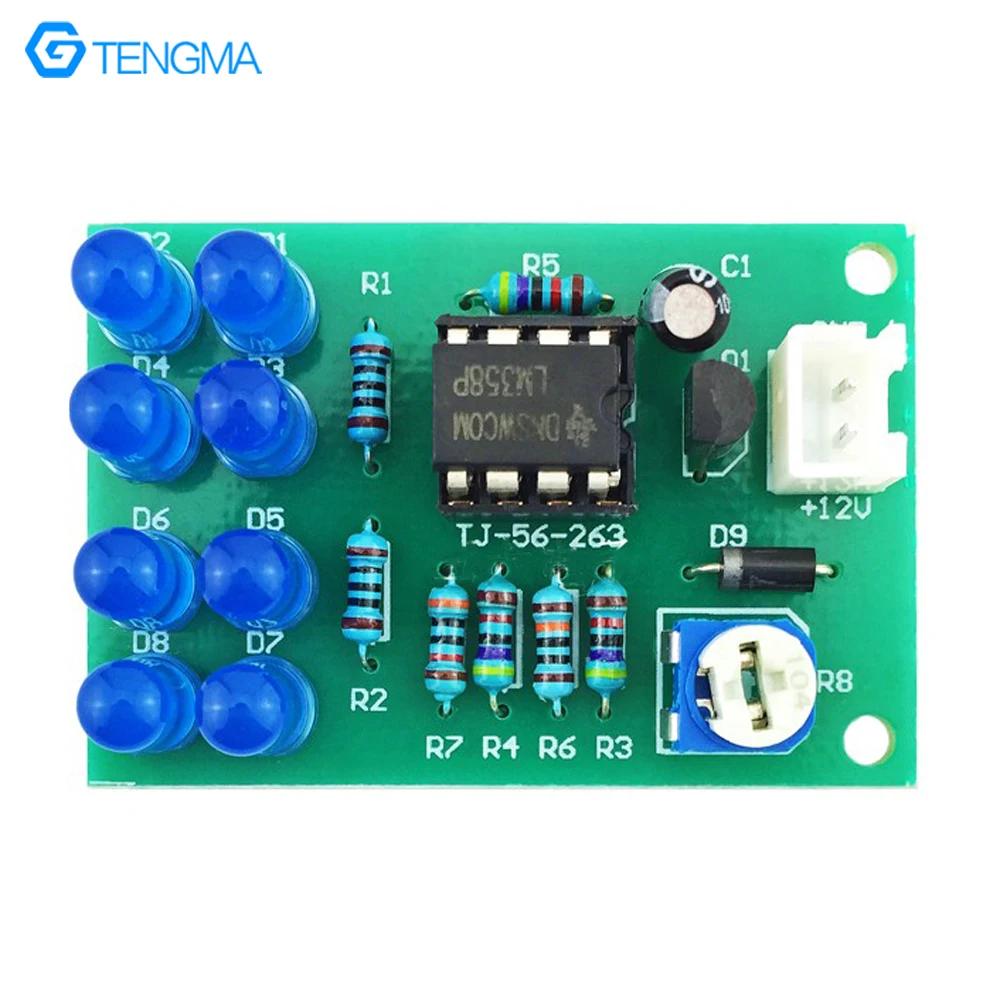

상품명: LM358 호흡 빛 DIY 용접 키트


제품 모델: TJ-56-263


작동 전압: DC3V


PCB 크기: 42*32mm


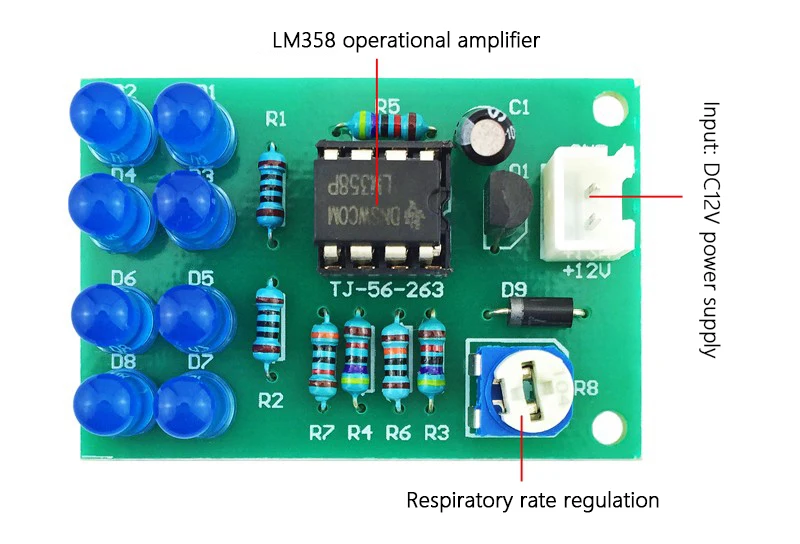

빛은 점차 빛에서 어둡게, 그리고 어두운 곳에서 빛으로 변합니다. 사람들이 숨쉬는 것 같습니다. 그것은 디지털 제품, 컴퓨터, 오디오, 자동차 및 기타 분야에서 널리 사용되며 좋은 시각적 장식 효과를 가지고 있습니다.

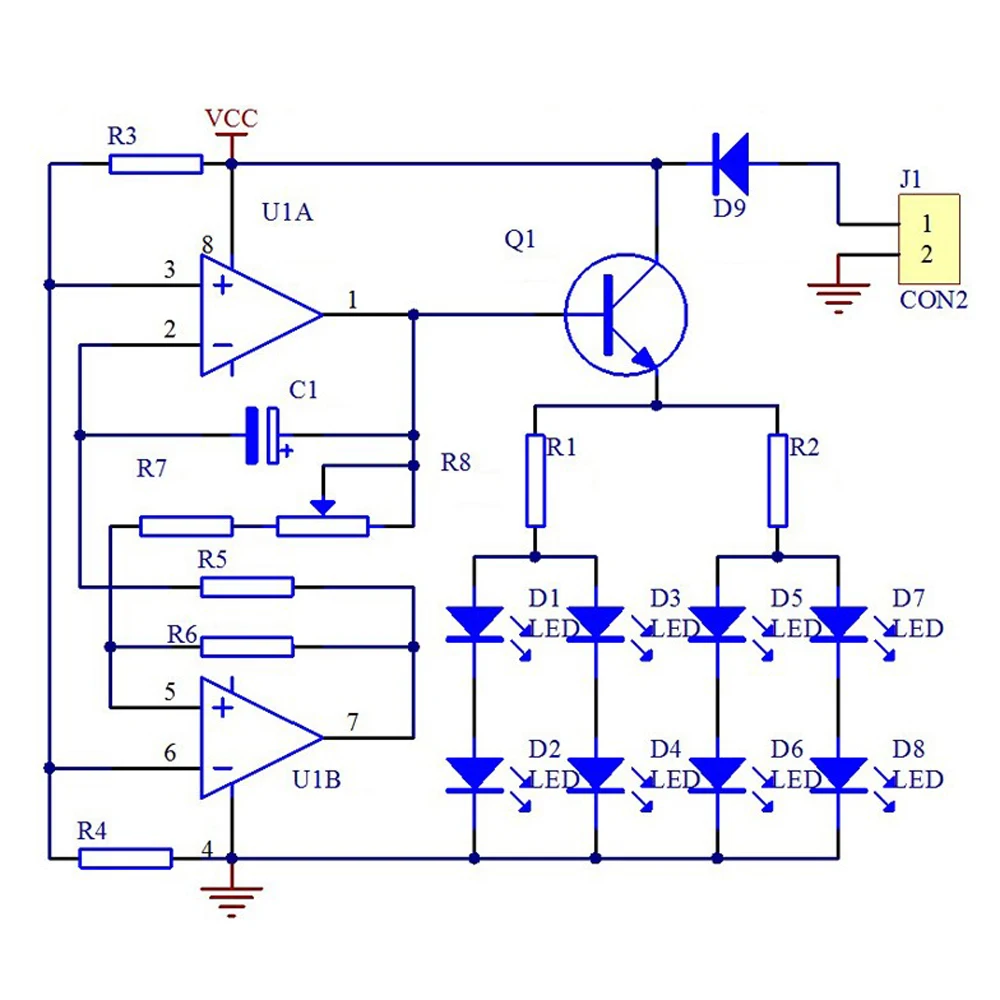

회로도:


1 단계: C1 은 현재 단락과 동일하며 U1A 의 출력은 U1A 의 세 번째 핀의 전압과 동일합니다.


2 단계: 이 전압은 낮은 U1B 로 전송되고 낮은 포지티브 피드백 회로는 U1B 출력을 높게 만듭니다. 높은 레벨 전압은 vcc입니다.


3 단계: U1B 출력이 VCC 전압이면 커패시터 c1 의 양쪽 끝에서 전압차가 발생합니다. 이때 다음 U1B 출력은 R8 조정 가능한 전위차계, R7 및 R6 을 통해 C1 충전됩니다. C1 충전시 전류는 Q1 을 통해 흐르고 LED 표시등도 켜집니다. 시간이 증가함에 따라 C1 의 충전 전류가 점차 감소하고 해당 led도 점차적으로 어두워집니다.


4 단계: C1 이 완전히 충전되면 C1 은 개방 회로와 동일합니다. 이때 위의 U1A 는 비교자가됩니다. 핀 2 의 입력 전압이 핀 3 의 입력 전압보다 크기 때문에 U1A 의 핀 출력이 저전압 0 v가됩니다.


5 단계: 핀 1 의 출력이 0V 일 때 아래 U1B 의 출력은 아래 U1B 의 긍정적 인 피드백을 통해 저전압 0 v로 변경됩니다.


6 단계: 전위차계 아래에서 U1B 로 C1 방전


7 단계: C1 전압이 방전되고 핀 2 전압이 0.5VCC 미만이면 위의 U1A 핀 1 전압이 C1 의 방전 전압으로 올라가기 시작합니다.


8 단계: LM358 의 핀 1 전압이 발생하면 아래 U1B 의 출력이 U1B 의 긍정적 인 피드백을 통해 vcc의 전압으로 변경됩니다.


9 단계: U1B 의 전압은 VCC 전압으로 변경되며, 이는 "3 단계" 와 다음 작업을 반복합니다.


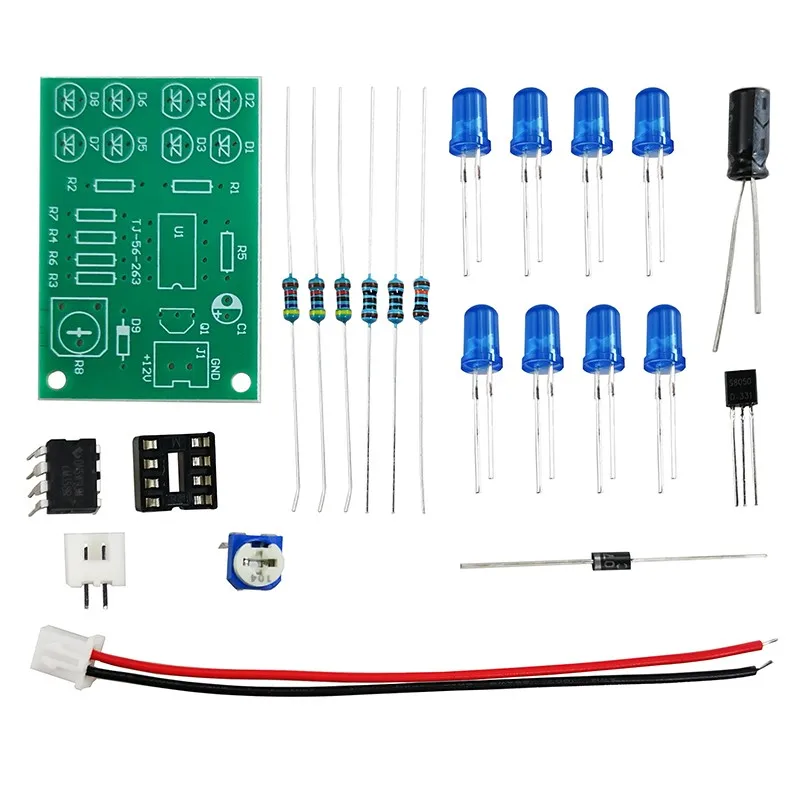

패키지 포함:
