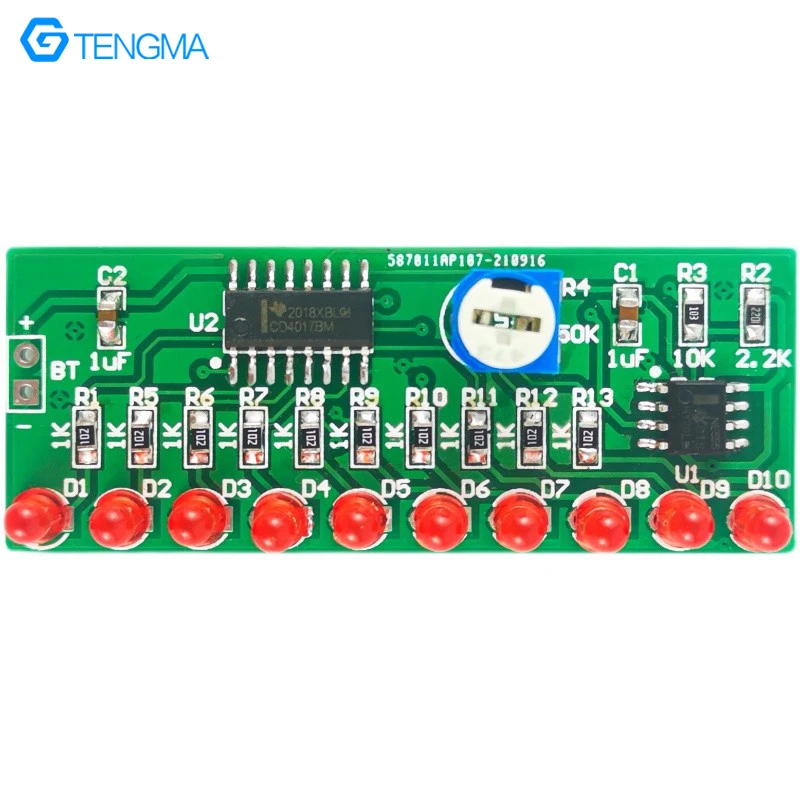

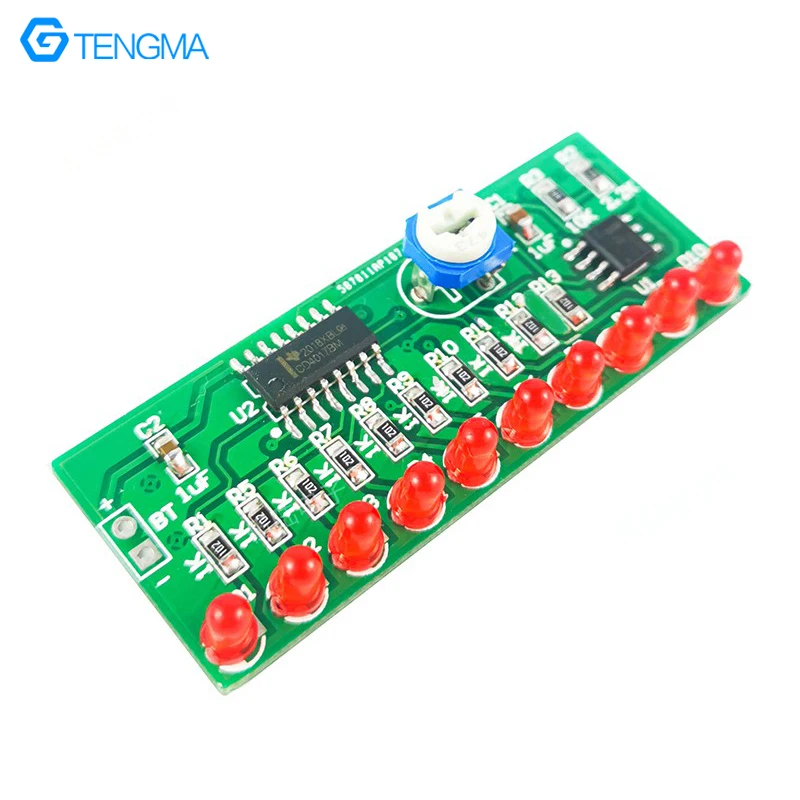

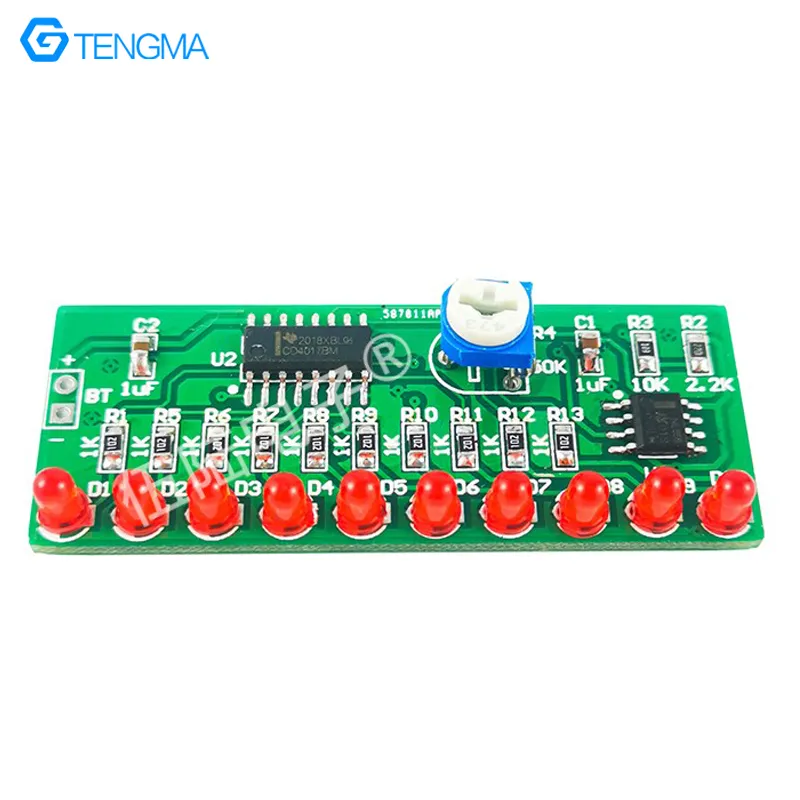

상품명: NE555 + 4017 칩 워터 램프 회로 DIY 키트


제품 모델: TJ-56-512


작동 전압: DC6V


PCB 크기: 40*39mm


설명:


이 키트는 주로 클록 세대 회로 및 소수점 카운터 회로로 구성됩니다. NE555 타임베이스 회로는 진동 회로를 형성합니다. 전원 공급 장치는 저항기 R2, R3 및 r4 를 통해 커패시터 C1 을 충전합니다. 충전이 특정 수준에 도달하면 핀 2 와 6 의 전압이 증가합니다. 핀 2 와 6 의 전압이 2/3 vcc로 증가하면 핀 3 의 출력이 낮고 핀 7 부지면의 저항이 낮습니다. 커패시터 C1 은 전위차계를 통해 방전되고 핀 7 을 지면으로 배출합니다. 핀 2 와 6 의 전압이 1/3 vcc보다 낮으면 핀 3 의 출력이 높고 핀 7 은 지면에 대한 높은 저항 상태입니다. Vcc는 RP1 을 통해 커패시터 C1 을 반복적으로 충전하기 시작합니다. RP1 의 저항 값을 조정하여 커패시터 충전 및 방전의 시간 일정을 변경하여 핀 3 의 출력 펄스의 주파수를 변경할 수 있습니다. 진동 펄스는 cd4017 의 시계 펄스로 3 핀 출력입니다. 시계 펄스의 작동 하에서 CD4017 소수 카운터는 계산을 시작하고 10 개의 출력 단자에서 높은 수준이 출력되고 주기가 계속됩니다. 10 개의 발광 다이오드가 차례로 켜집니다.

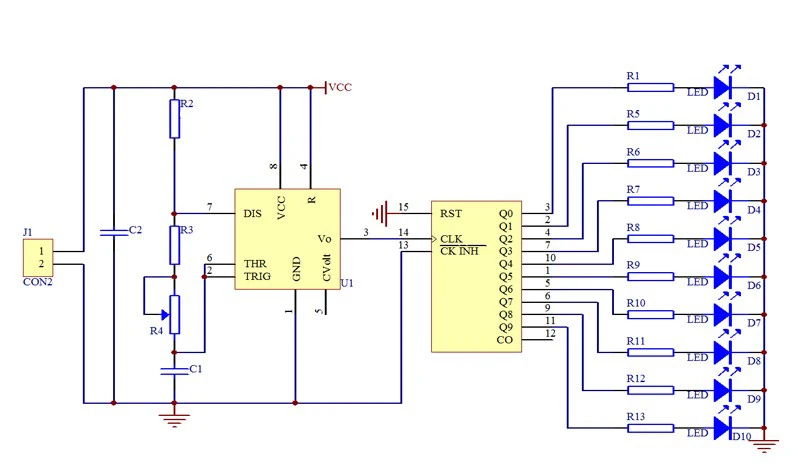

회로도:

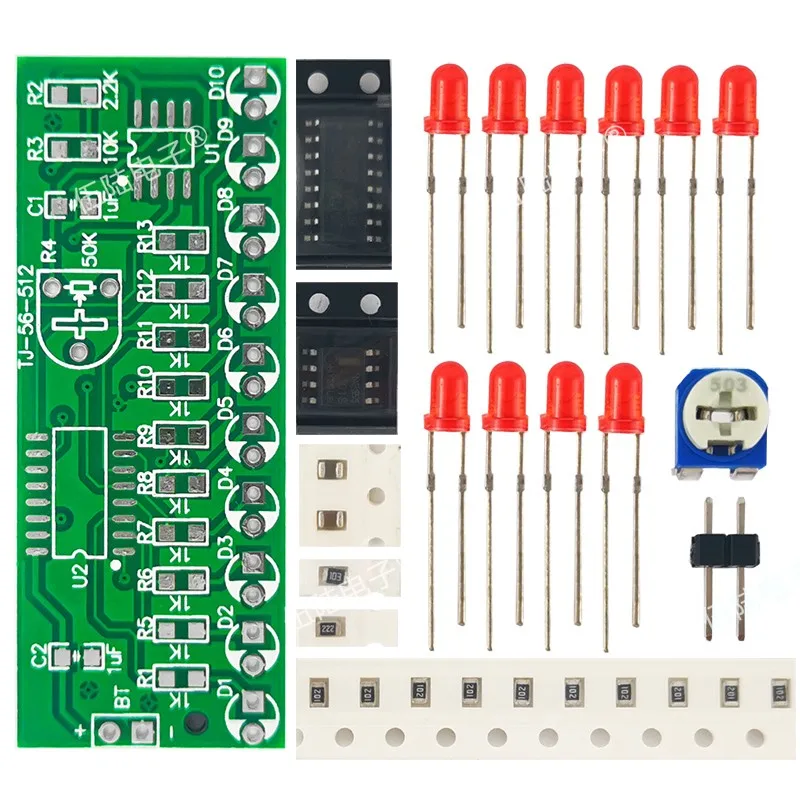

패키지 포함:

상품리뷰

평점 제목 작성자 작성일
등록된 상품후기가 없습니다.
상품리뷰 전체보기

상품Q&A

번호 제목 작성자 작성일 진행상황
상품문의 전체보기 상품문의 글쓰기

배송/반품/교환안내

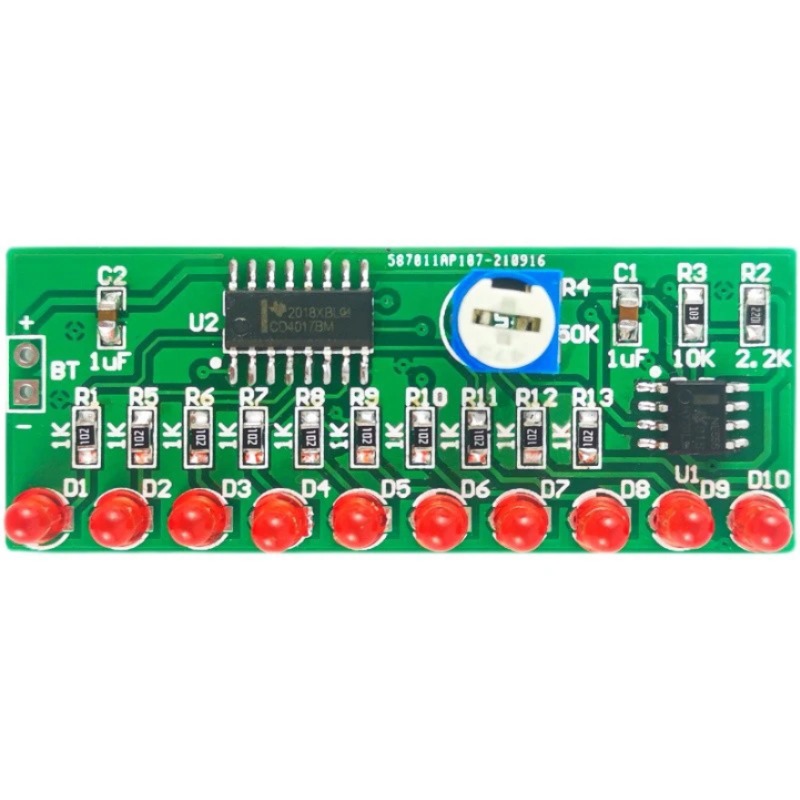

이미지 확대보기 4017 칩 물 램프 회로 기판 제작 DIY 키트 10 방향 LED 전자 제품 용접 연습 NE555+ [DIY-163]
