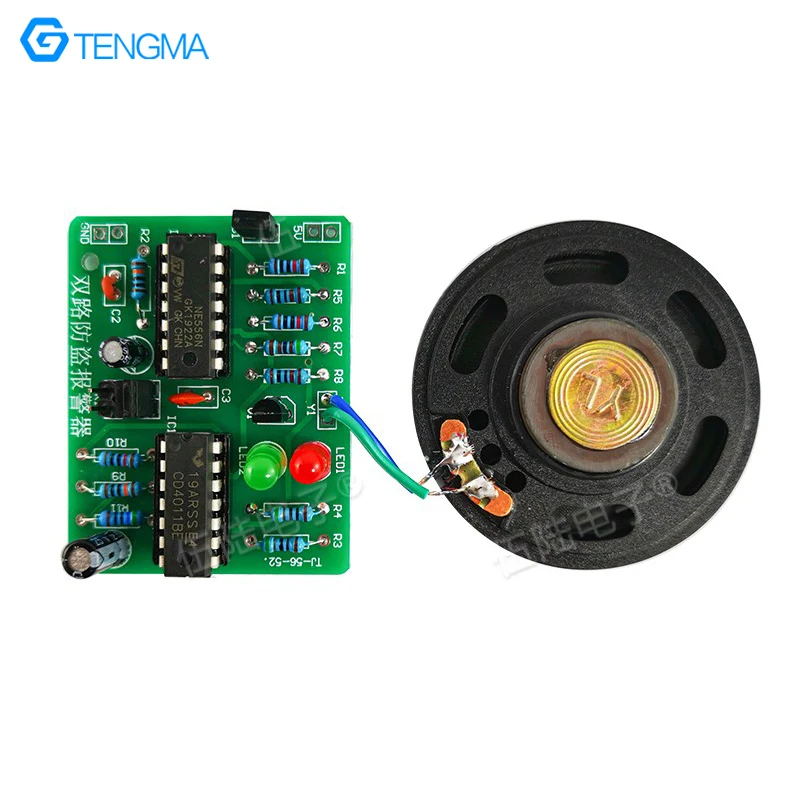

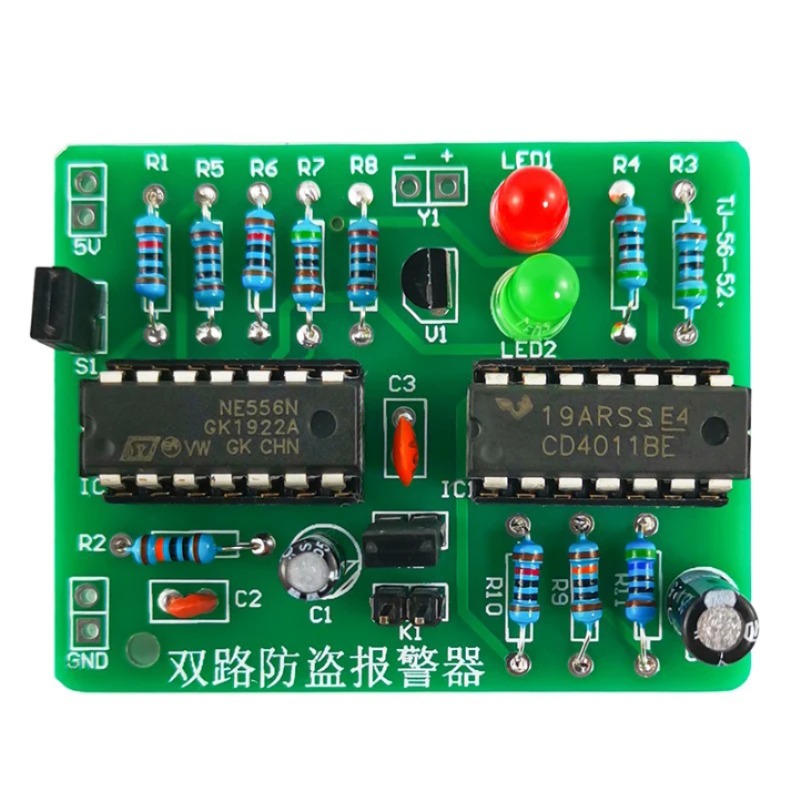

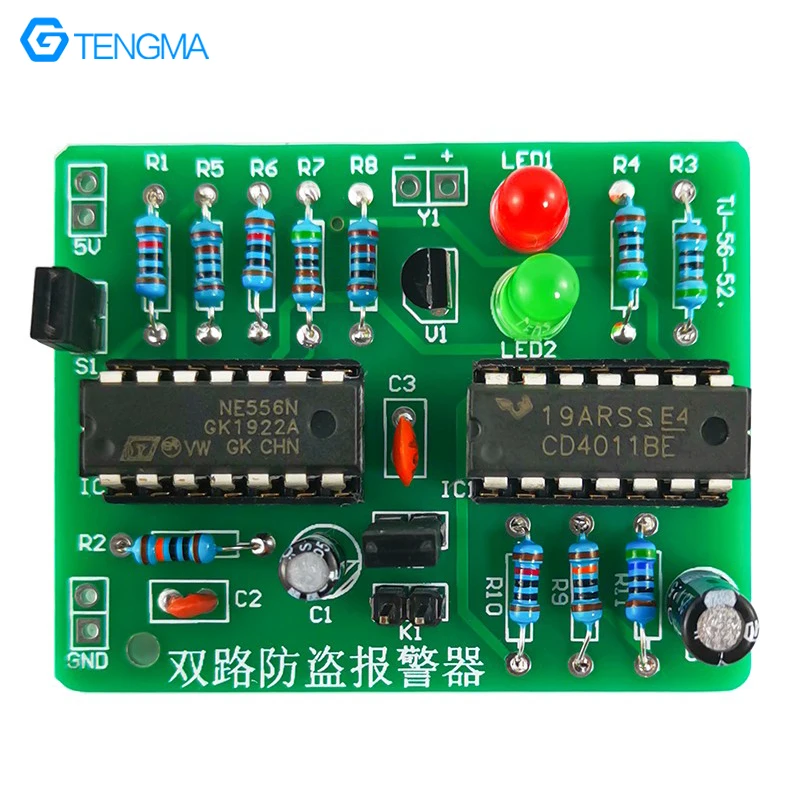

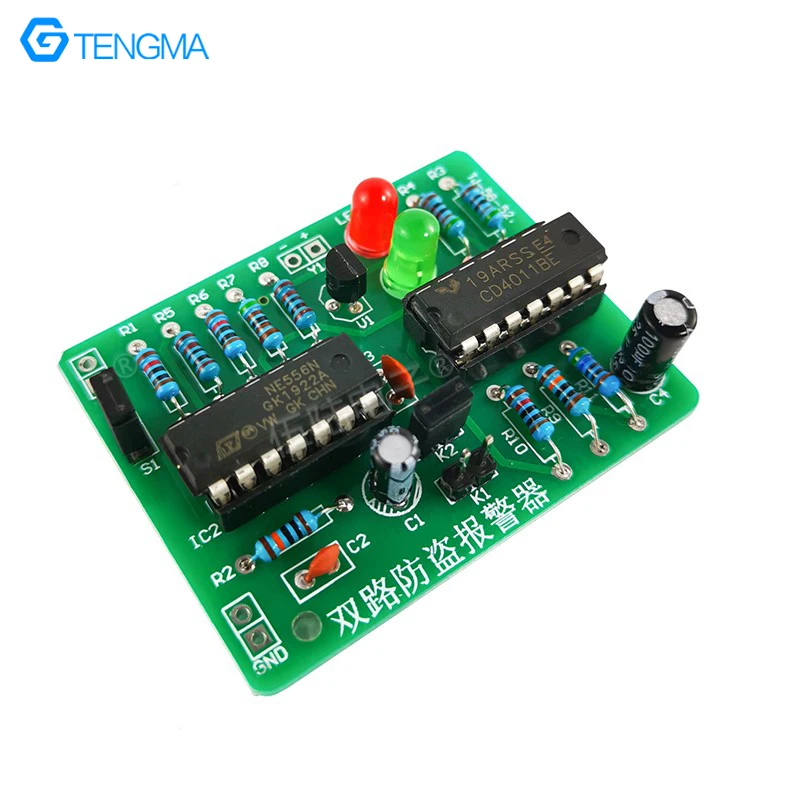

상품명: 양방향 도난 방지 알람 용접 diy 키트, 용접 키트


제품 모델: TJ-56-52


작동 전압: DC5V


PCB 크기: 40*51mm


설명:

듀얼 채널 도난 방지 경보는 듀얼 타임 기반 집적 회로 NE556, 4 입력 NAND 게이트 CD4011 및 주변 구성 요소로 구성됩니다. Ne556안에 두 개의 NE555 타임 베이스 회로가 있습니다. 칩에 캡슐화되어 있기 때문에 일관성이 좋고 구동 용량이 크고 작동 주파수 범위가 넓습니다. 회로는 서로 다른 주파수의 두 신호를 번갈아 출력하고, 스피커를 구동하여 두 가지 음향 효과를 달성하고, 빨간색과 녹색 표시등도 번갈아 깜박입니다. 양방향 알람 기능은 K1 및 K2 를 켜거나 끄면 실현할 수 있습니다.


회로 원리

1. 전원 공급 장치 (S1 닫기) 를 연결하고 K1 을 연결하고 k2 를 분리합니다. IC1 (4011) 의 4 번째 핀은 높은 수준을 출력하고, 3 핀 출력은 낮은 레벨, IC2 (NE556) 의 4 번째 및 10 번째 핀은 전압 없이는 작동하지 않습니다. 알람 표시기 LED1 및 LED2 가 켜지지 않습니다.


2. K1 과 K2 를 분리하고 커패시터 C4 를 전원 공급 장치로 충전하십시오. C4 의 전압이 NAND 게이트의 임계 전압으로 증가하면 IC1 의 4 번째 핀이 낮은 수준을 출력하고 3 번째 핀은 높은 수준을 출력합니다. IC2 의 4 번째 및 10 번째 핀은 리셋 레벨을 받고 정상적으로 작동하며 5 번째 핀 출력은 높고 낮은 변경 레벨, IC1C 및 IC1D 드라이브의 표시등이 번갈아 가며, 9 번째 핀 출력은 서로 다른 주파수의 두 펄스, 두 개의 서로 다른 사운드가 V1 드라이브 스피커를 통해 방출됩니다. K1 이 열리거나 K2 가 닫혀 있거나 K1 과 K2 가 모두 닫혀 있습니다. 작업 프로세스는 일관적입니다.

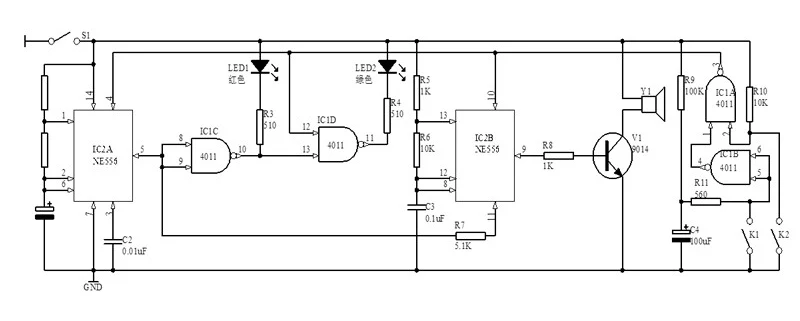

회로도:

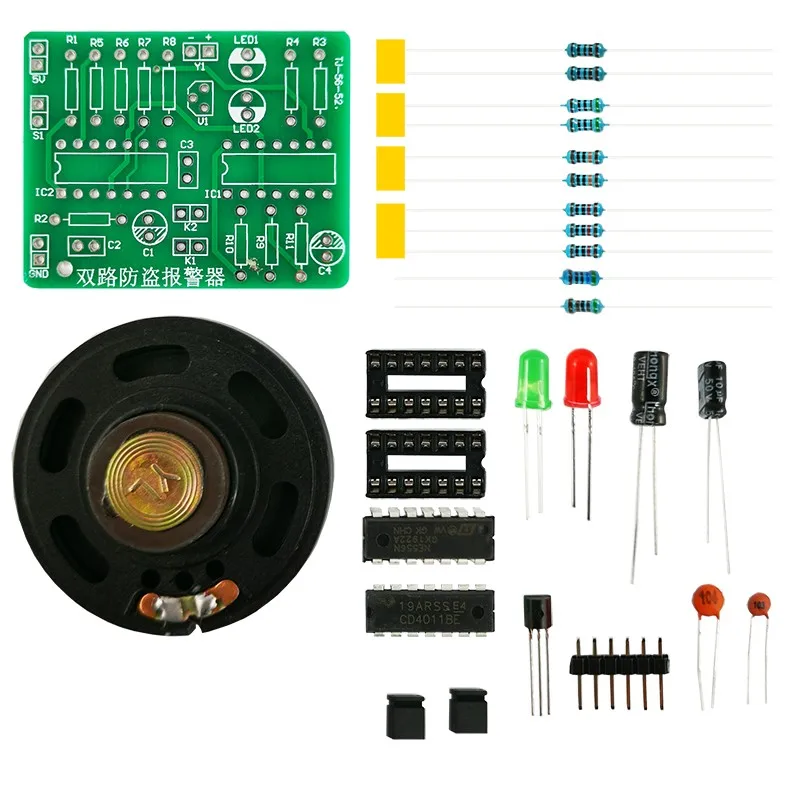

패키지 포함:
