제품 이름: 자체 제작 디지털 집적 회로

설계 목적: 이 회로는 빵 보드 플러그인 회로의 특성을 기반으로하며 실험 단계를 단순화하고 실험 주제를 강조 할 수있는 기본 디지털 구성 요소와 함께 제공됩니다. 연결 회로의 신뢰성과 효율을 향상시킵니다.

신청 행사: 교육, 실험, 연습

전원 공급 장치: 6V DC

보드 크기: 42*47mm

제품 모델: TJ-56-112

설명:

이 디지털 집적 회로 실험 보드 세트는 학생들이 디지털 집적 회로에 대한 기본 실험을 수행하는 데 사용하는 학습 도구입니다. 빵 보드 플러그인 회로의 특성을 기반으로하며 실험 단계를 단순화하고 실험의 본문을 강조 표시 할 수있는 기본 디지털 구성 요소가 함께 제공됩니다. 플러그인 회로의 신뢰성과 효율성을 향상시킵니다.

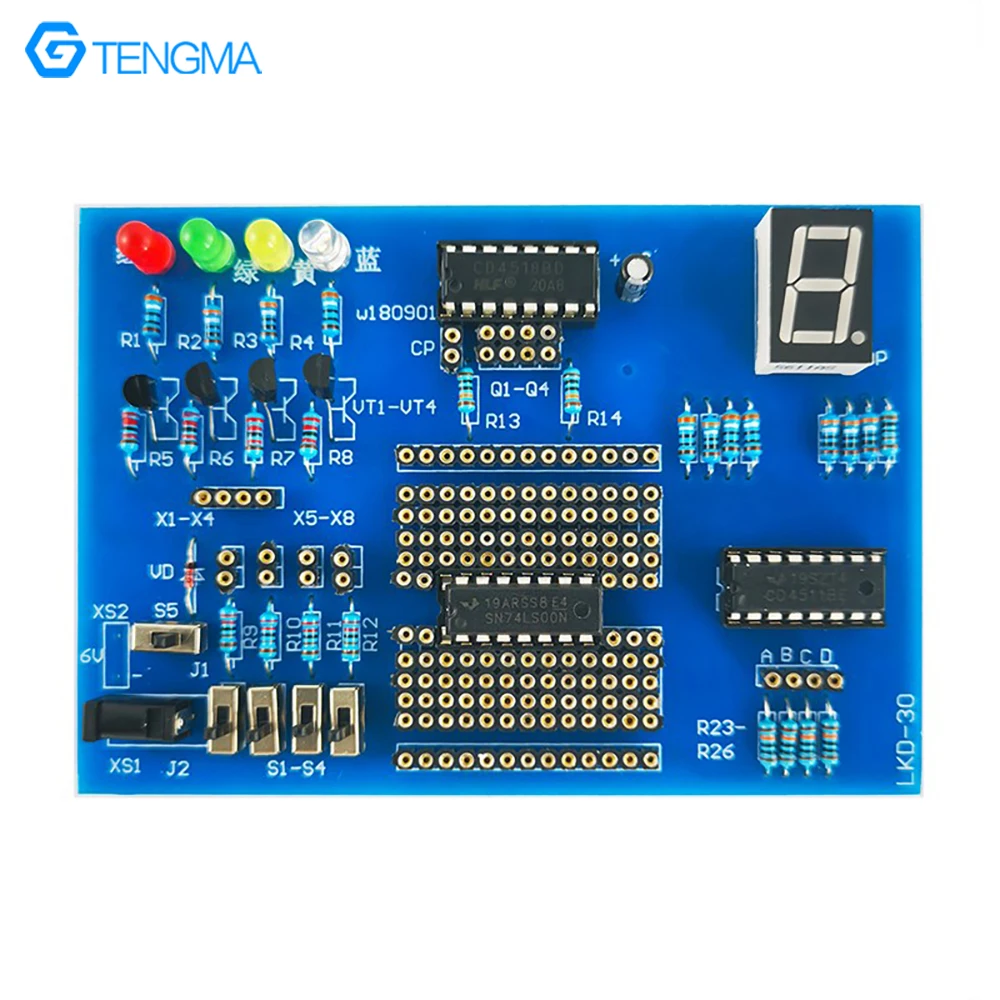

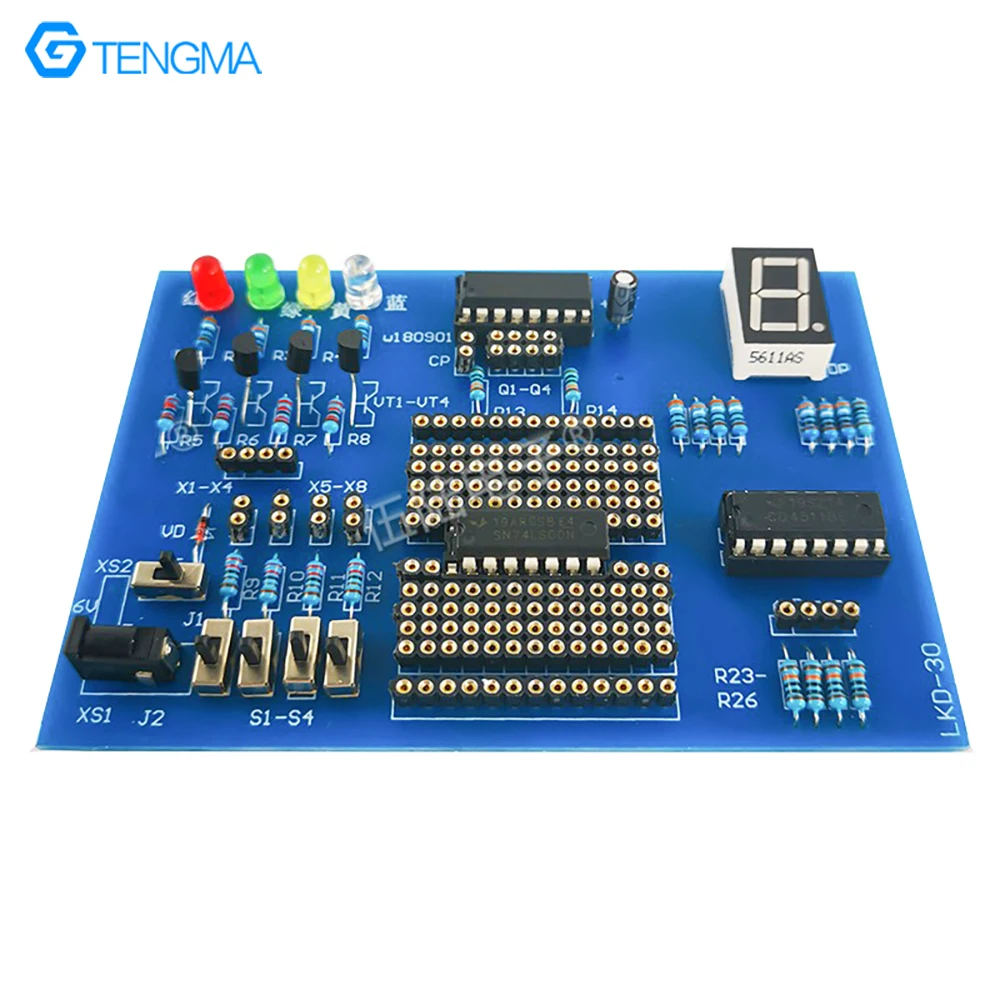

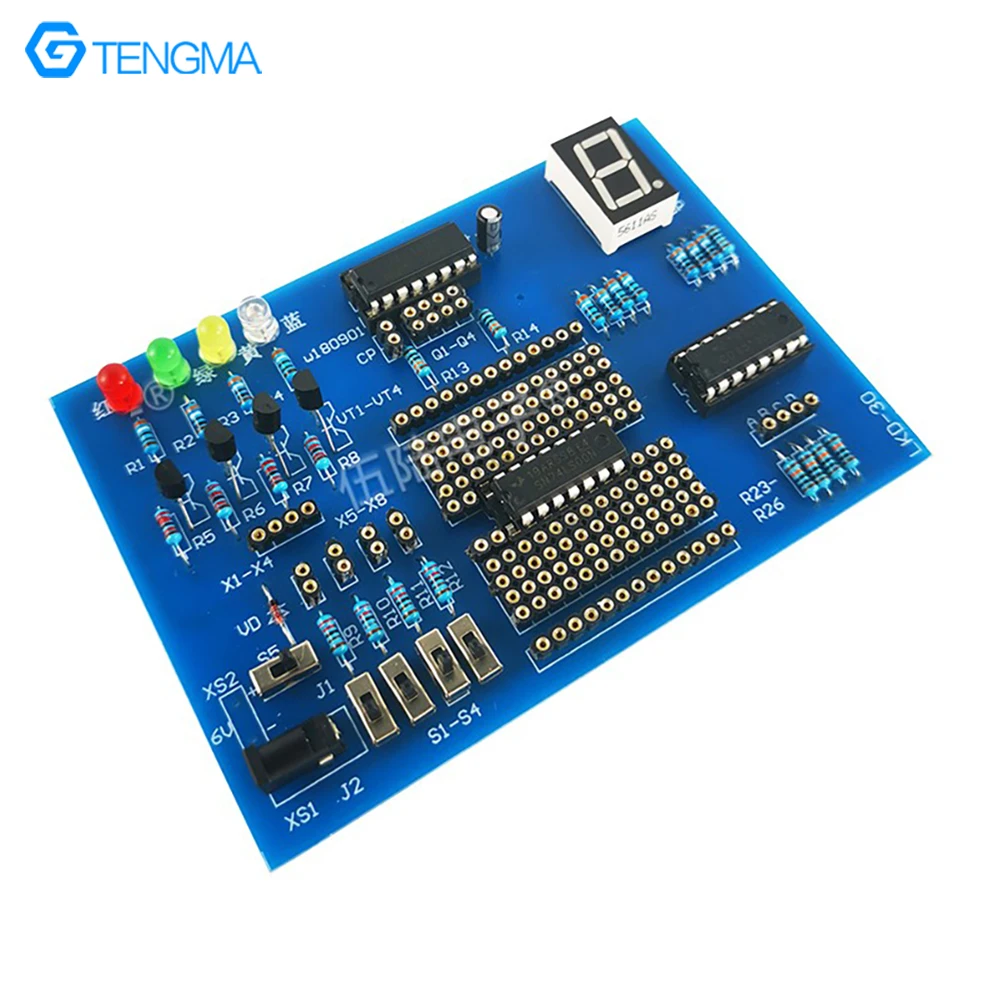

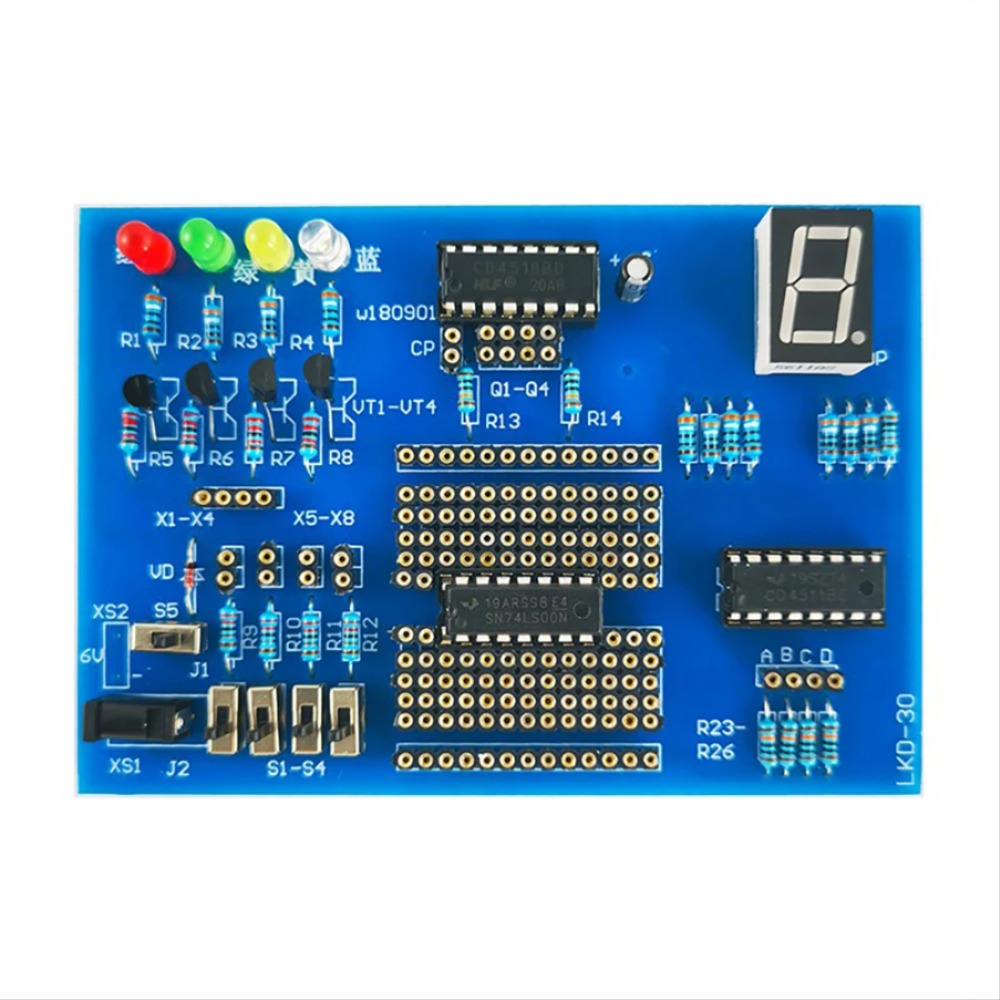

디지털 집적 회로 실험 보드 회로는 학생들이 실험을 수행 할 수있는 운영 플랫폼입니다. 4 행과 13 열로 구성된 브레드 보드의 구성을 시뮬레이션하고 2 행과 3 행에 용접 된 16 개의 핀 소켓과 필요한 디지털 집적 회로 블록을 삽입합니다. 조작 방법은 브레드 보드 실험과 동일합니다. 이 키트는 4 비트 논리 레벨 디스플레이, 4 비트 논리 레벨 컨트롤러, BCD 동기 플러스 카운터, BCD-7-segment 디코더 및 1 비트 Nixie 튜브 디스플레이. 또한 전원 공급 장치 섹션도 포함되어 있습니다.

이 디지털 집적 회로 실험용 보드 키트에는 하나의 74LS00 칩이 제공되며 디지털 디스플레이 데모 연결을 제공합니다. TTL 디지털 집적 회로 74LS00 (1/2) 이 클럭 회로로 사용되며, 2.2k Ω의 타이밍 저항과 220 Ω μ F의 타이밍 커패시터가 있습니다. 클럭 레벨 디스플레이는 백색 발광 다이오드와 390 Ω의 전류 제한 저항을 사용합니다. 클럭 신호는 74LS00 의 6 번째 핀에서 양 끝에 핀이있는 연선을 통해 CD4518 클럭 단자 CP에 연결됩니다. CD4518 출력 단자 Q1 ~ Q4 는 와이어를 통해 레벨 디스플레이 X1 ~ X4 에 각각 연결되고 Q1 ~ Q4 는 와이어를 통해 CD4511 데이터 입력 단자 ABCD에도 연결됩니다. 전원 스위치 S5 를 켜면 시계 끝의 흰색 LED가 깜박이고 동기화 된 4 비트 레벨 디스플레이의 빨간색, 녹색, 노란색 및 파란색 LED가 BCD 코드를 표시합니다. Nixie 튜브에는 0-9 아라비아 숫자가 표시됩니다.

디지털 집적 회로 실험 보드에는 실험을위한 구성 요소 플러그인이 장착되어야하며 수량 및 사양은 디지털 집적 회로의 기본 실험 구성 요소 목록을 참조 할 수 있습니다. 실험 보드는 브레드 보드 연결 회로 모드와 기본 디지털 구성 요소를 조합하여 디지털 집적 회로에 대한 기본 실험을 수행하여 본딩 회로의 직관성과 유연성을 보장 할 수 있습니다. 결합 회로의 신뢰성 및 편리 성; 실험 회로는 용접을 필요로하지 않으며, 오염이 없으며, AC 전원없이 안전하게 작동 할 수 있습니다. 그것은 관리가 쉽고 디지털 집적 회로 교실 교육에 특히 적합한 집적 회로 실험 보드를 채택합니다.

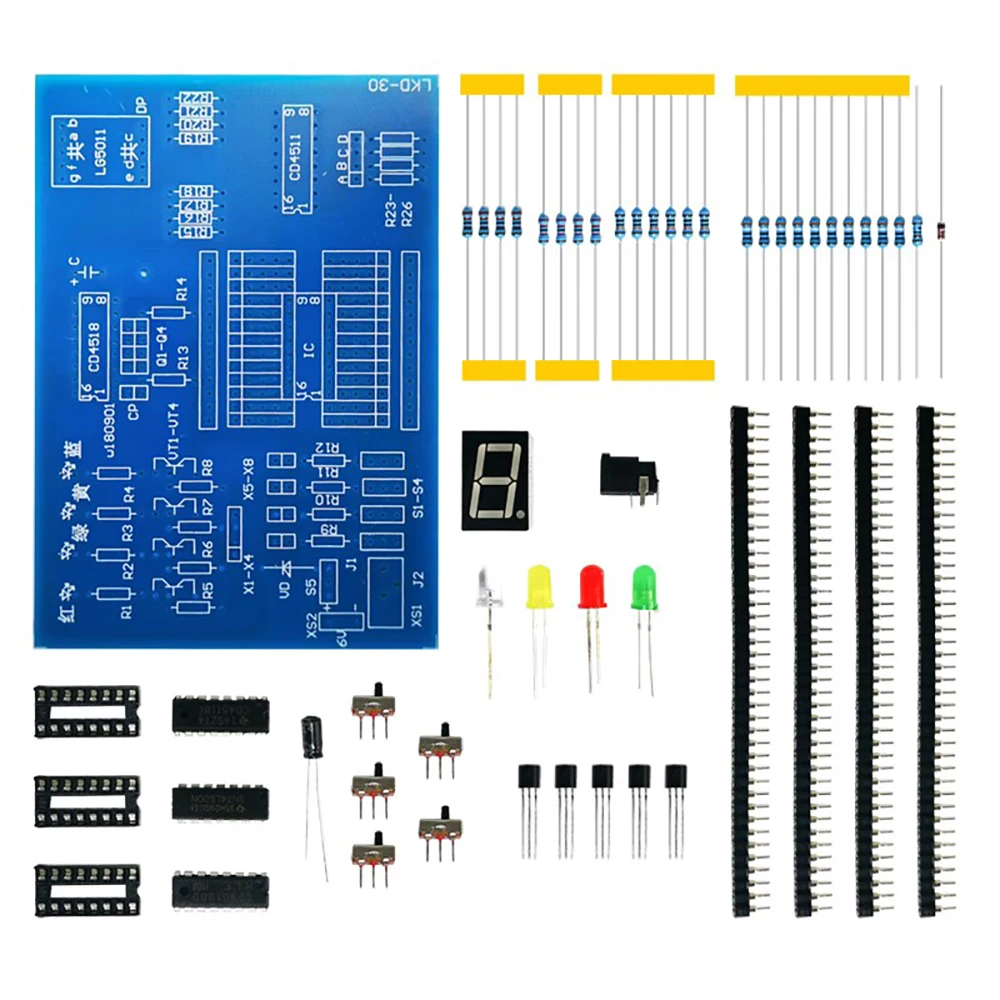

패키지 포함:

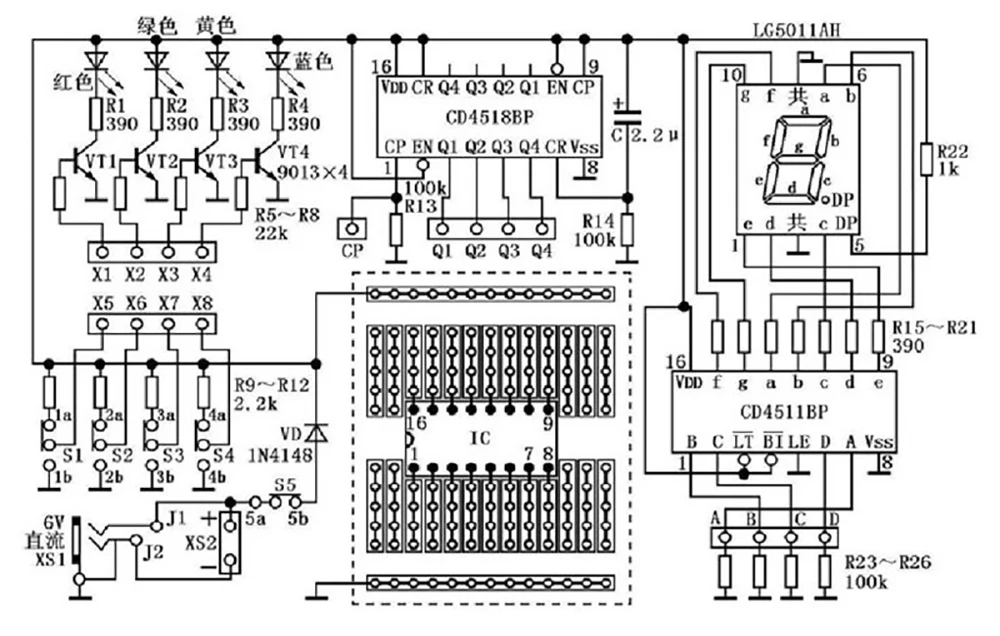

회로도:
