제품 이름: lm317 조정 가능한 조절 전원 공급 장치 DIY 생산 키트


제품 모델: TJ-56-24


입력 전압: AC<17V, DC<25V


출력 전압: DC1.25 ~ 12V 연속 조절 가능


출력 전류: 1A


설명:

LM317 의 출력 전압 범위는 1.25V-37V (이 키트의 설계된 출력 전압 범위는 1.25V-12V) 이며 최대 부하 전류는 1.5A 입니다. 그 사용은 매우 간단하며 출력 전압을 설정하기 위해 2 개의 외부 저항 만 필요합니다. 또한 선형 조절률과 부하 조절률도 표준 고정 조절기보다 우수합니다. LM317 에는 과부하 보호, 안전 영역 보호 및 기타 보호 회로가 내장되어 있습니다. 전압 안정기의 출력 성능을 보장하려면 R이 240 ohms 미만이어야합니다. 조절 된 전압 값은 RP 저항 값을 변경하여 조정할 수 있습니다. D5 와 D6 은 LM317 을 보호하는 데 사용됩니다. 출력 전압 계산식: Uo =(1 + RP/R) * 1.25, LED1 을 전압 표시기로 사용하면 전압이 높을수록 LED가 밝아집니다.

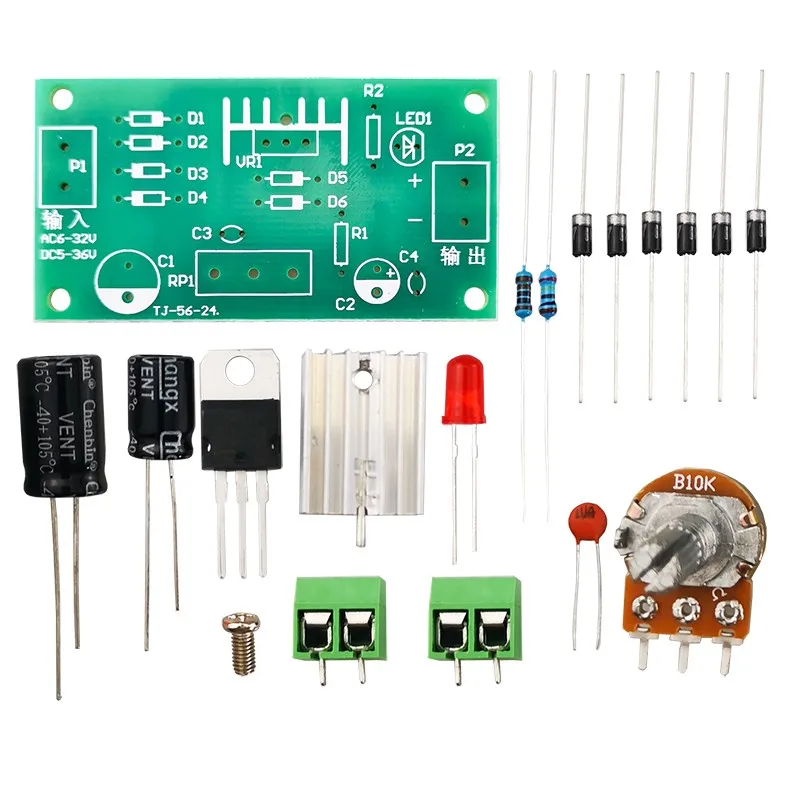

패키지 포함:

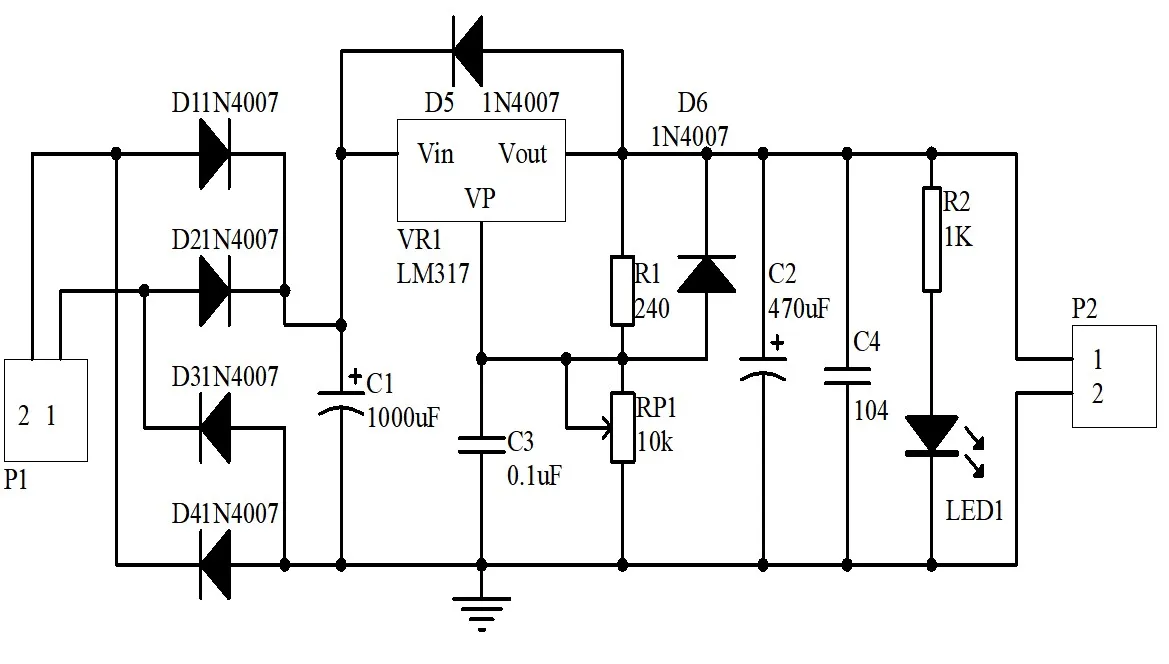

회로도:
