1. 소개

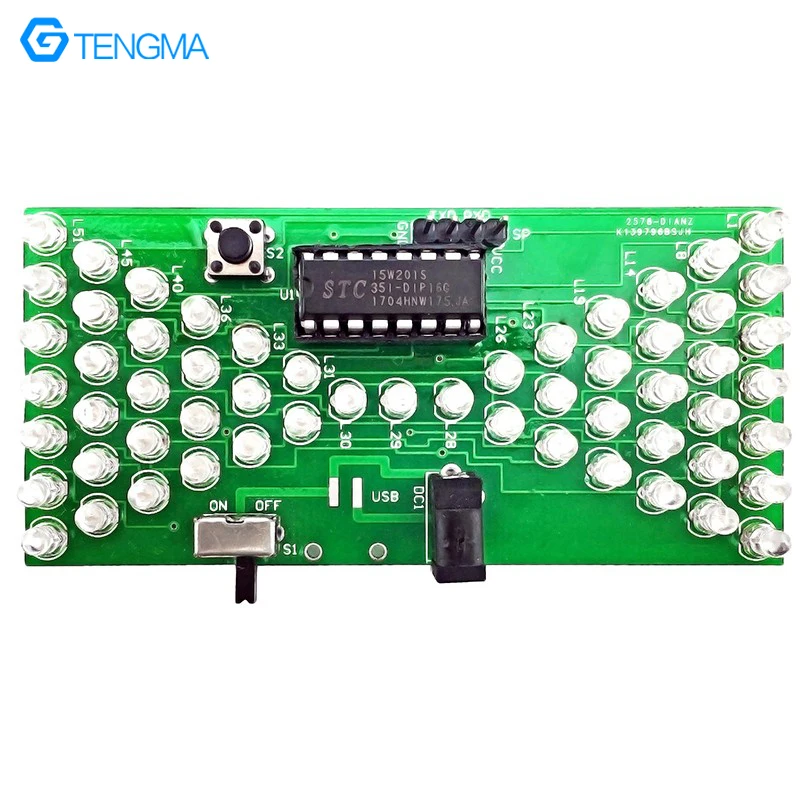

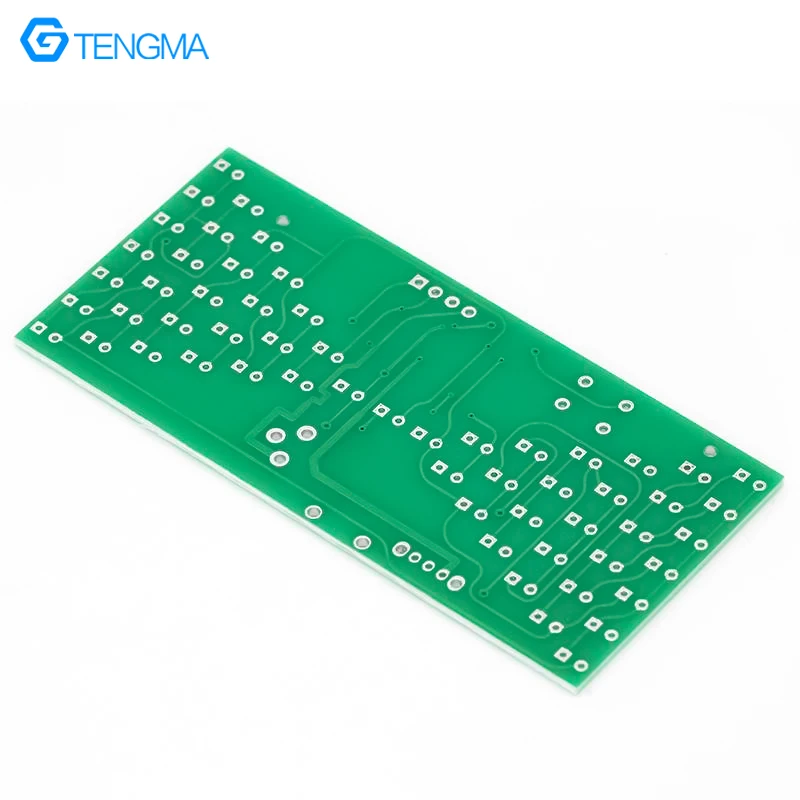

스위트는 1.6mm 더블 레이어 pcb를 채택하고 회로는 57 개의 웜 화이트 led로 구성됩니다. MCU 프로그램의 제어 하에서 아날로그 모래 시계 이미지를 표시합니다. 마이크로 스위치는 모래 시계의 속도를 조정할 수 있으며, 동시에 밝은 LED 수량은 28 이며, 작은 야간 조명 장식으로 사용할 수 있습니다. 0.5W 전력 소비.

2. 매개 변수


1>.PCB 보드 크기: 84*40mm

2>. 전원 공급 장치 전압: 5V


삼. 원리 설명

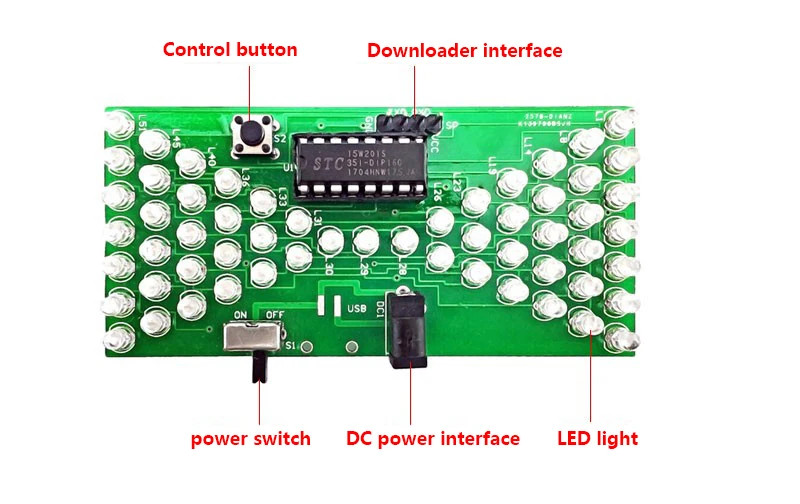

회로는 모래 시계 패턴의 57 3mm 흰색 머리 파란색 LED 구성으로 구성됩니다. 마이크로 컨트롤러의 제어에서 시뮬레이션 모래 시계의 효과를 보여줍니다. S1 은 전원 스위치, USB (키트에는 포함되지 않음) 및 DC1(3mm 전원 소켓) 모든 전원 입력 인터페이스입니다. Isp는 프로그램 다운로드 인터페이스입니다. 컨트롤러는 코드가 있는 SC15W201S 입니다 (참고: 내부 코드는 공유되지 않음). 사용자가 코드를 작성할 수 있으면 사용자는 ISP 인터페이스로 코드를 업데이트 할 수 있습니다. 스위치 S2 는 모래 시계의 속도를 제어 할 수 있습니다.

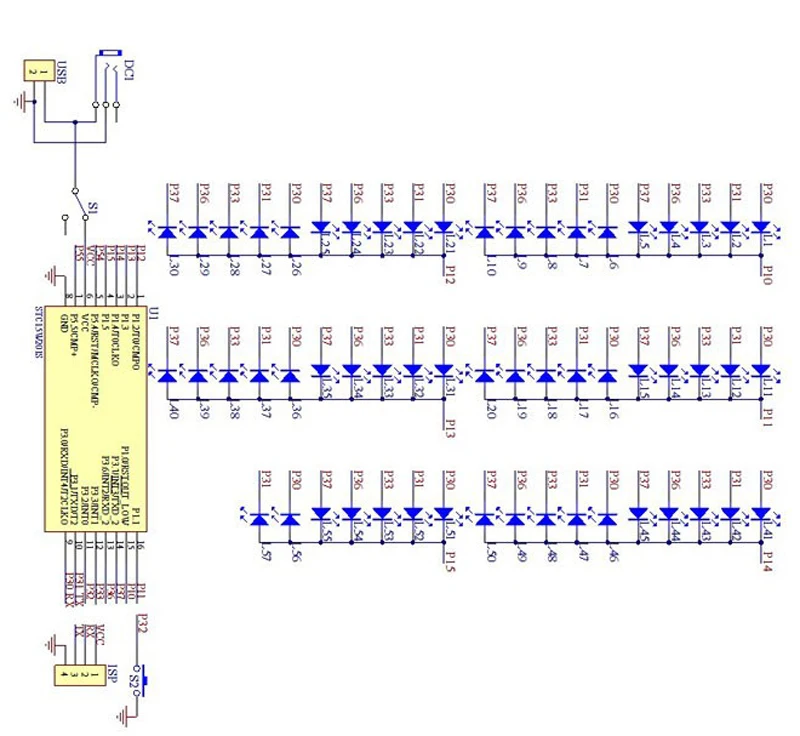

4. 회로도

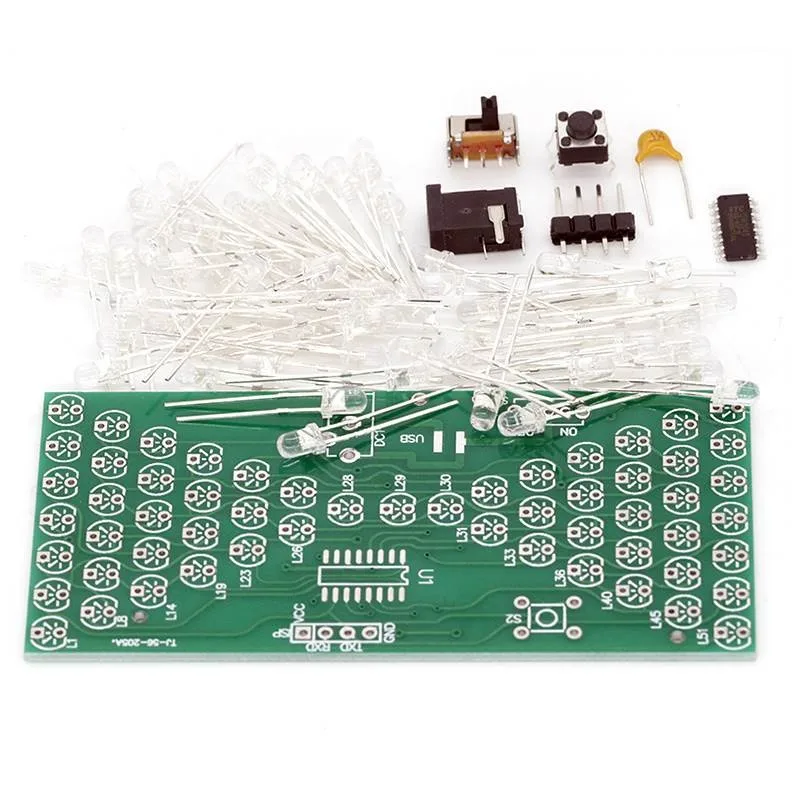

4.패키지 포함:
