제품 이름: NE555 펄스 조절 발전기 키트


제품 모델: TJ-56-638


작동 전압: DC5 ~ 15V


PCB 크기: 38*29mm


설명:

이 키트는 실험 개발을 위해 정방파 신호를 생성하는 정방파 신호 발생기로 사용됩니다. 스테핑 모터 드라이버를 구동하기 위해 사각형 파 신호를 생성하는 데 사용됩니다. MCU 사용을 위해 조정 가능한 펄스 생성; 조정 가능한 펄스를 생성하여 관련 회로를 제어합니다. LED 표시가있는 출력, 옵션 출력 주파수 범위, 미세 조정, 출력 듀티 사이클을 조정할 수 있습니다.

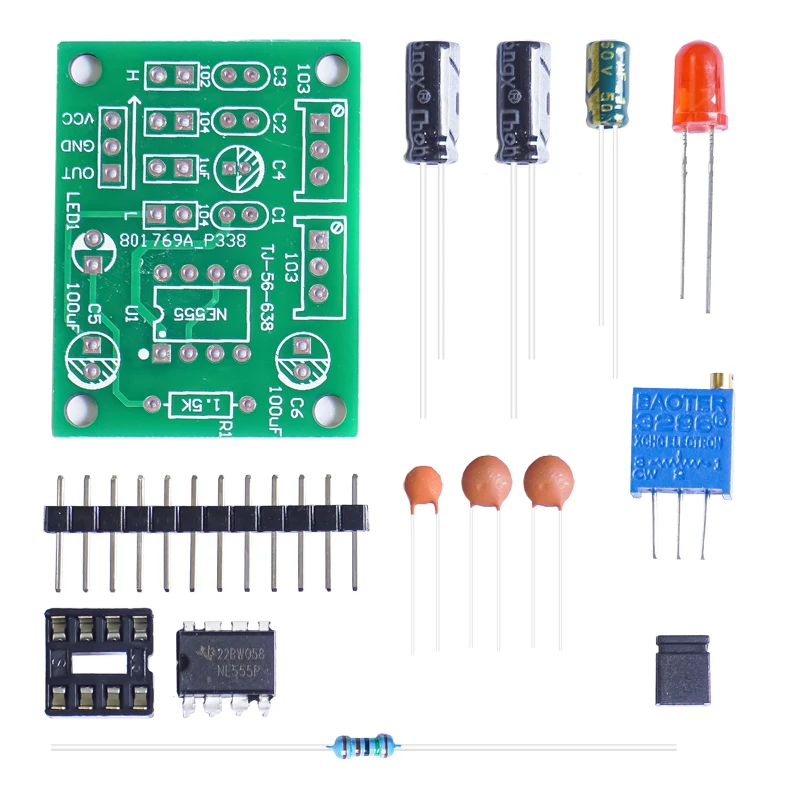

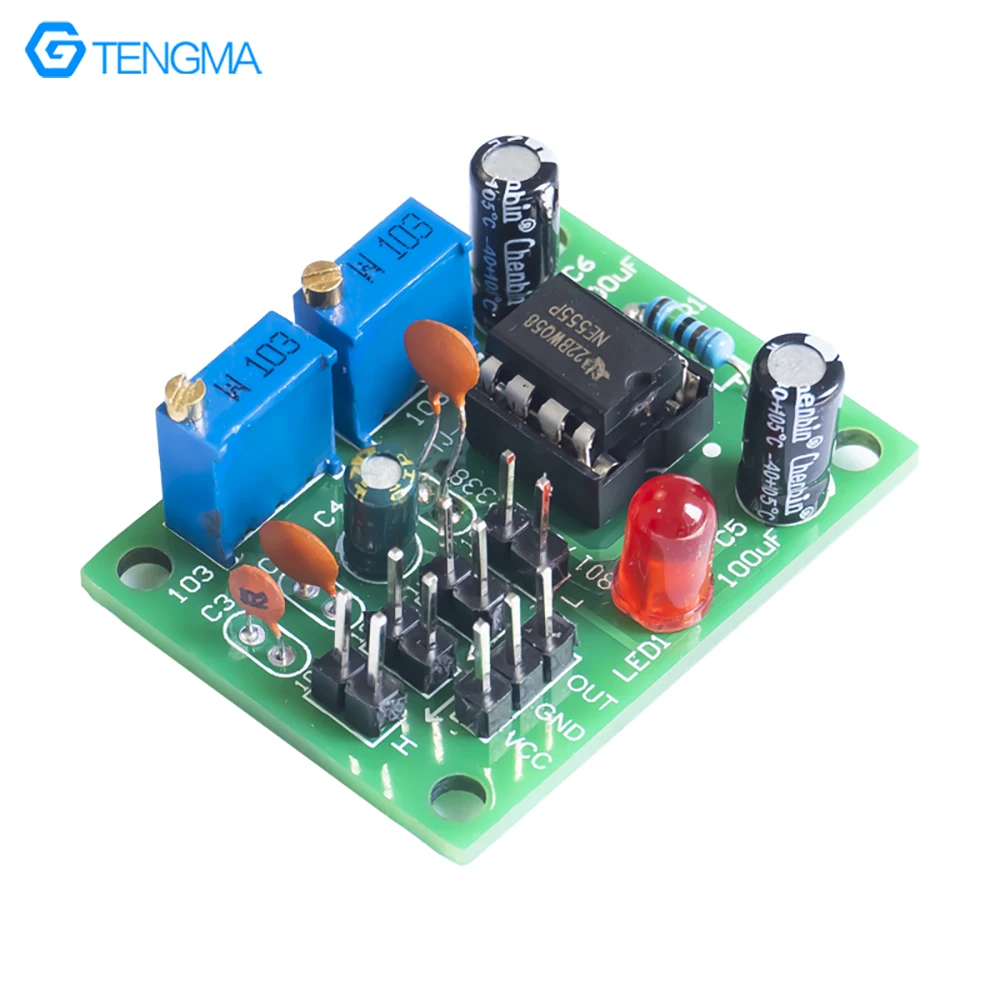

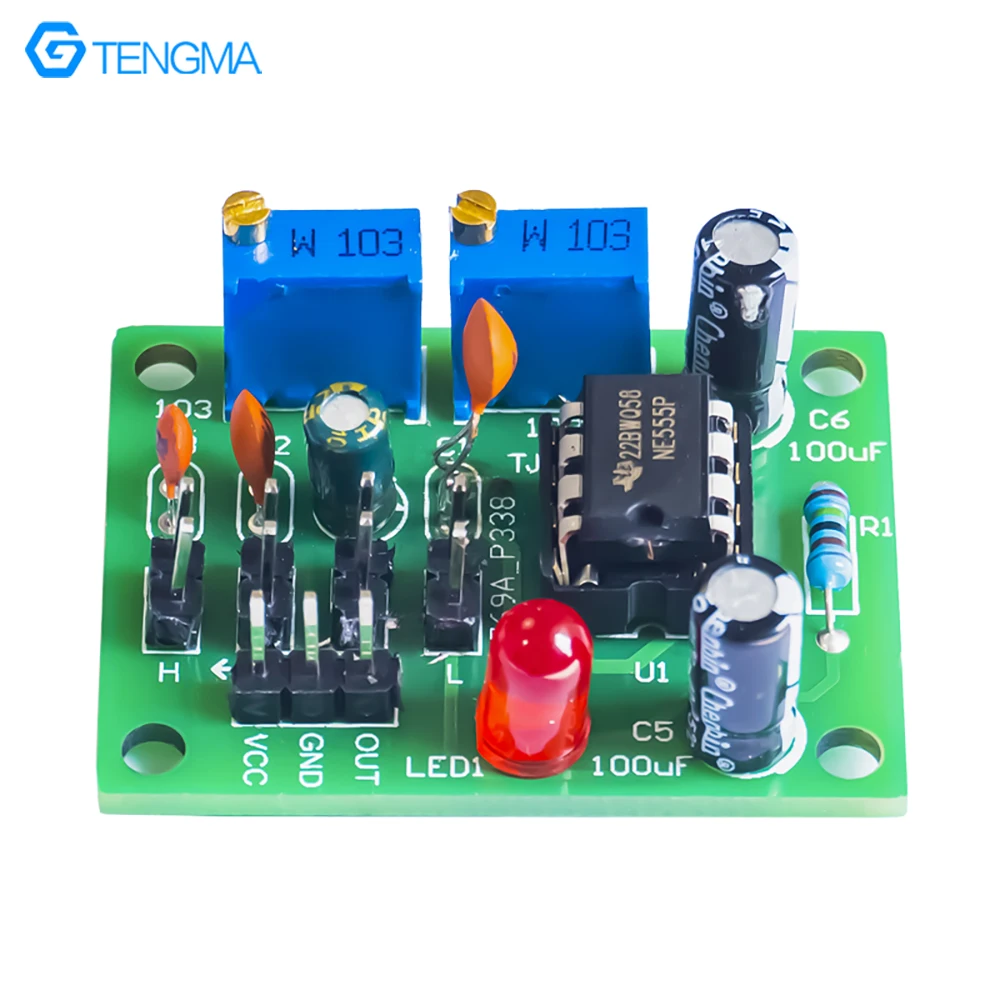

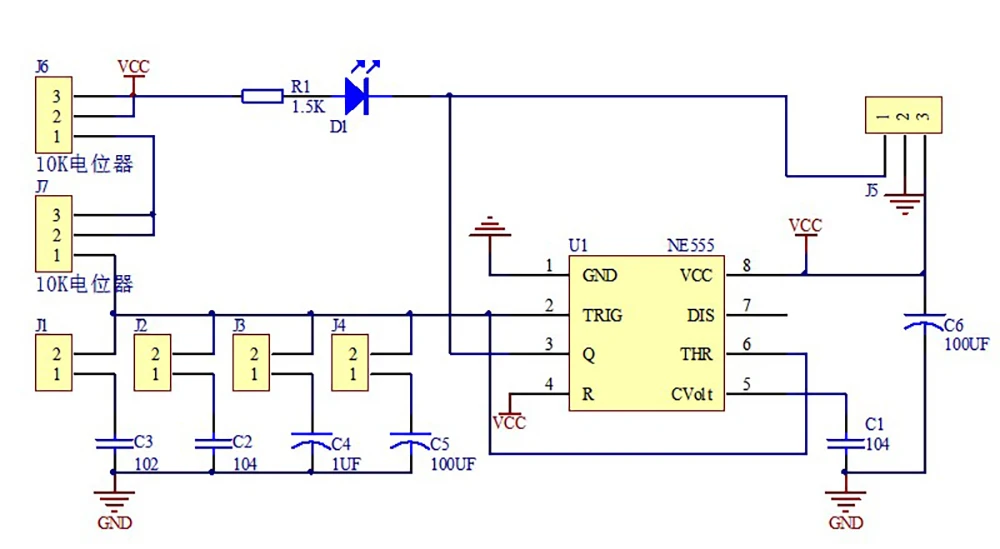

회로도:

회로 원리

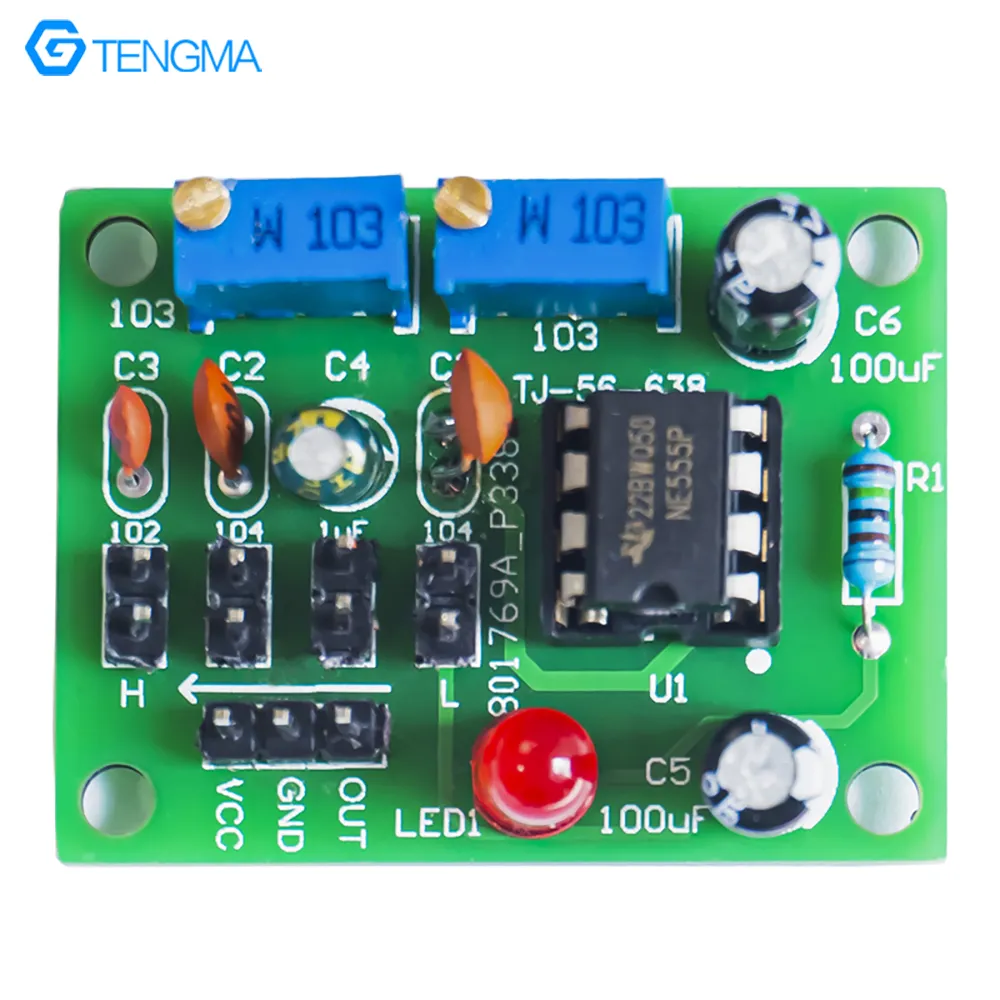

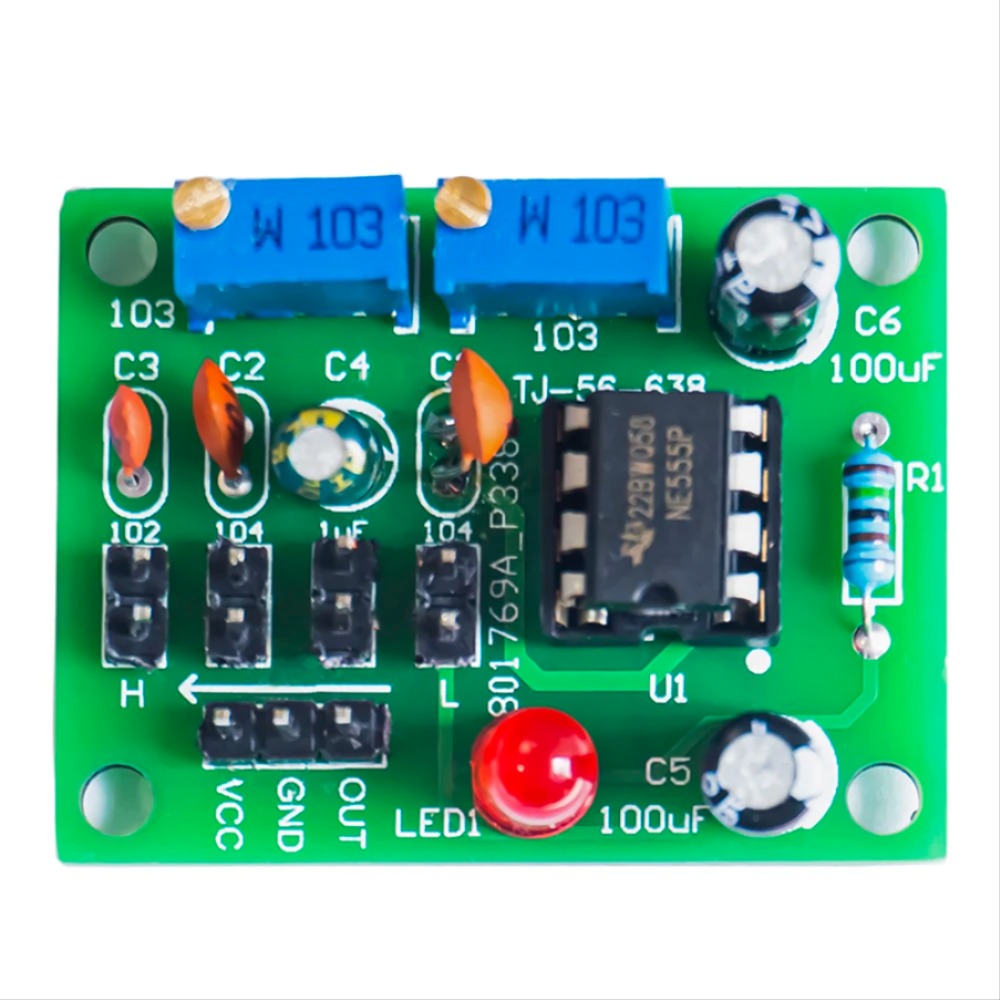

회로는 NE555 와 주변 회로로 구성됩니다. 전원 공급 장치는 J5 의 2 개 또는 3 개의 다리에서 입력되며 C6 은 전원 공급 장치의 필터 커패시턴스입니다. 저항 R2, R3 및 점퍼 캡은 연결할 커패시터 Cx를 선택하여 타이머 회로를 형성합니다.


하이 레벨 시간: tPH_0.693 * (R2 + R3)* Cx


낮은 레벨 시간: tPL_0.693 * R3 * Cx


진동주기: T = tPH + tPL_0.693 * (R2 + 2R3)* Cx


진동 주파수: = 1/T_1/[0.693 * (R2 + 2R3)* Cx]


따라서 R2 및 R3 전위차계를 조정하거나 점퍼 캡을 사용하여 연결할 커패시터를 선택하면 출력 펄스의 주파수가 변경 될 수 있습니다. R2 및 R3 을 조정하면 파형의 듀티 사이클도 변경할 수 있습니다. 펄스 신호는 555 의 3 피트에서 출력됩니다. 낮은 출력 레벨에서는 D1 이 켜지지만 높은 레벨에서는 켜지지 않습니다. 따라서 펄스의 주파수는 D1 플리커 주파수를 통해 저주파수에서 얻을 수 있습니다. 높은 주파수에서 깜박임 주파수가 너무 빠릅니다. 우리는 인간의 눈에서 그것을 일정한 상태로 볼 수 있습니다.
