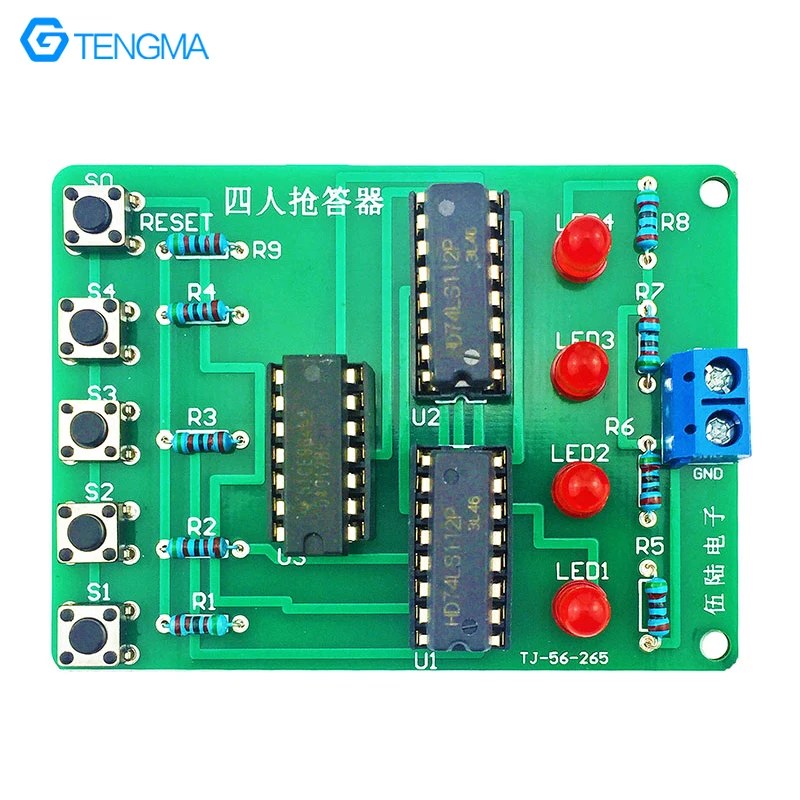

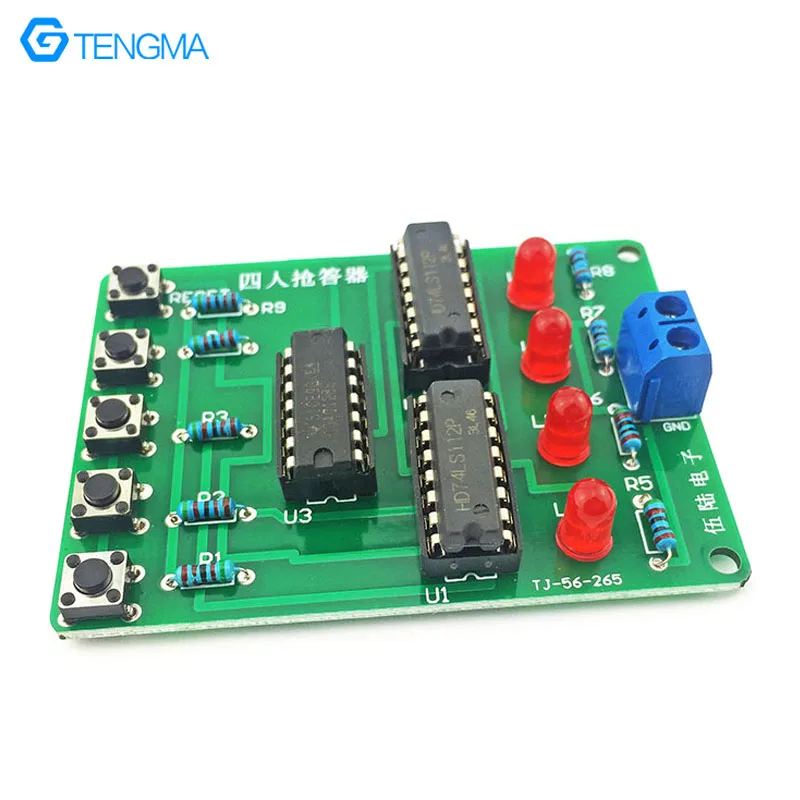

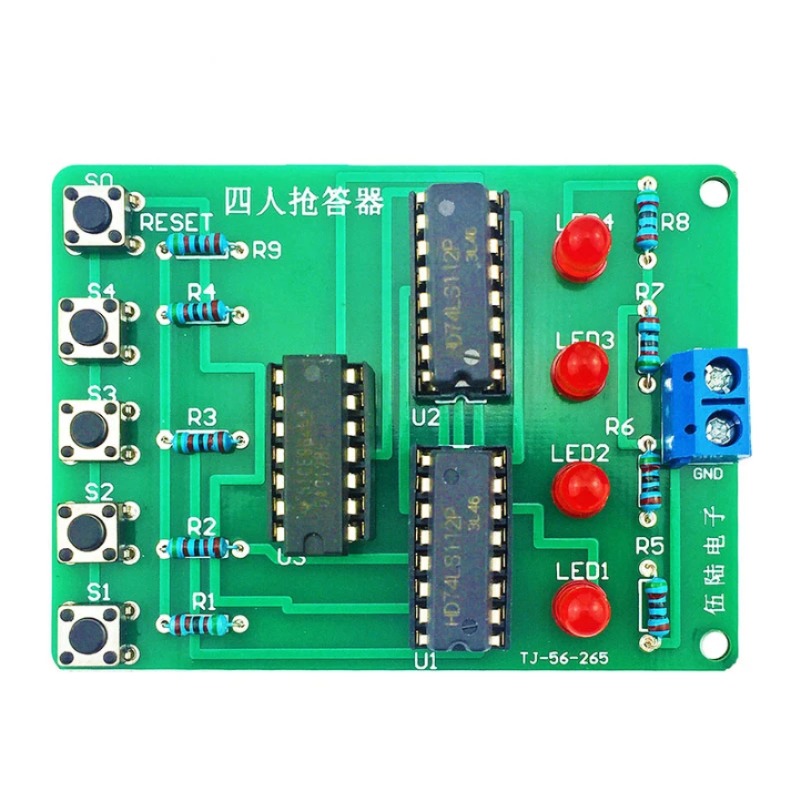

상품명: 4 인용 응답 기계 용접 키트


제품 모델: TJ-56-265


작동 전압: DC5V

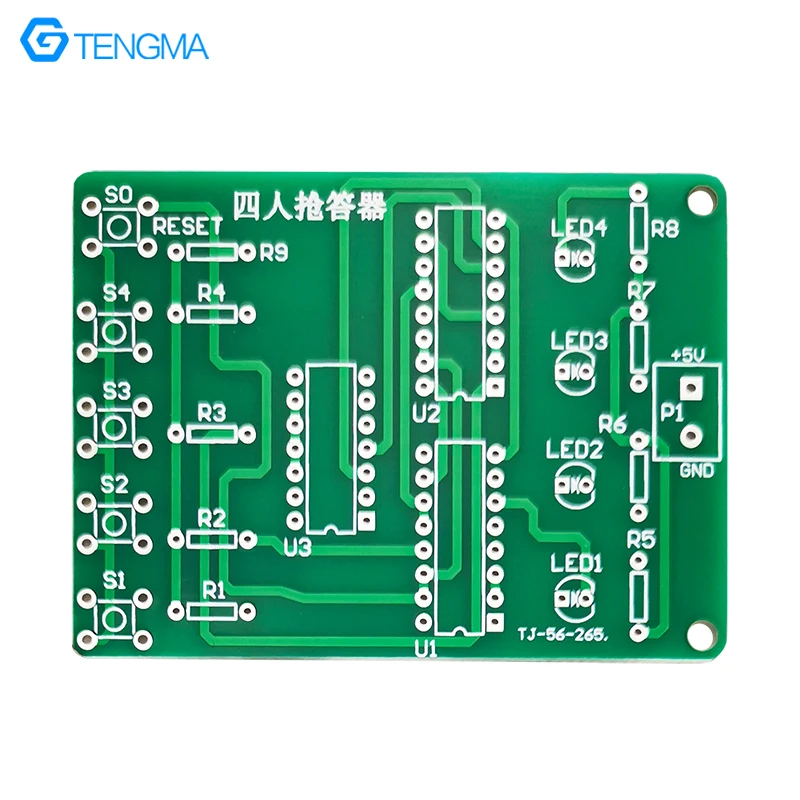

PCB 크기: 71*53mm


설명:

4 인용 응답 기계는 74LS112 로 구성됩니다. 4 개의 발광 다이오드는 4 명의 콘테스트 자의 상태를 나타내며, S1-S4 4 명의 콘테스트 자의 핵심이다. 심판이 리셋 버튼 sci를 누르면 4 개의 led가 나가서 프리빈 응답 상태로 들어갑니다. 플레이어 중 한 명이 버튼을 누르면 해당 led가 켜지고 상태가 잠기므로 다른 세 명의 플레이어의 버튼이 유효하지 않습니다. 심판이 리셋 버튼을 다시 누를 때만 프리빈 응답 상태를 다시 입력 할 수 있습니다. 이 회로는 주로 4 개의 JK 플립 플롭과 2 개의 4 입력 낸드 게이트로 구성됩니다. 74LS112 는 JK 플립 플롭이고 CD4012 는 4 입력 NAND 게이트입니다. Smo를 누르면 4 개의 플립 플롭이 지워지고 Q = 0, Q = 1, 4 개의 발광 다이오드가 꺼집니다. 4 개의 플립 플롭의 Q 끝은 j로 돌아와 k는 2 개의 NAND 게이트를 통과 한 후 끝납니다. J = K = Q1 · Q2 · Q3 · Q4 = 1. 4 개의 JK 트리거가 뒤집히기를 기다리는 상태에 있으며, 이는 기본 답의 상태입니다. S1 과 같은 이때 키를 누르면 트리거 U1A 가 시계 신호를 받고 Q1 이 1 에서 0 으로 변경되고 LED1 이 켜집니다. 동시에, 이 로우 레벨 신호는 NAND 게이트의 한 입력 끝에 추가되며, j와 k는 두 개의 NAND 게이트를 통해 끝납니다. 그리고 j와 k는 0 이 될 것입니다. J = K = Q1 · Q2 · Q3 · Q4 = 0. 4 개의 JK 트리거를 홀드 상태로 유지하고 후속 시계 신호에 응답하지 마십시오. 미리 알려진 답의 기능이 실현됩니다. R1-R4 저항과 R9 는 풀업 저항으로 JK 트리거의 입력 끝이 플로팅되는 것을 방지합니다.

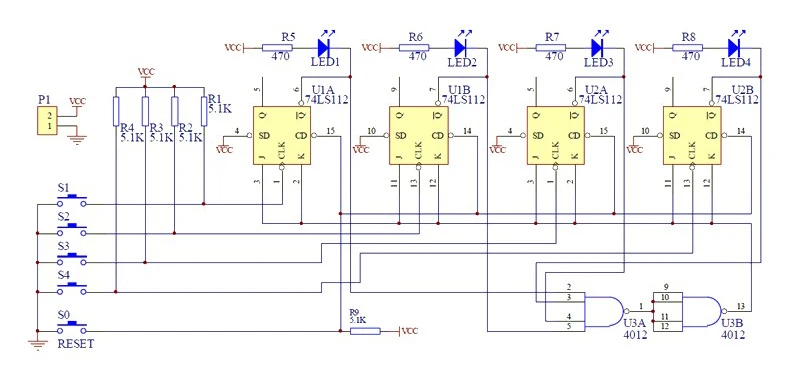

회로도:

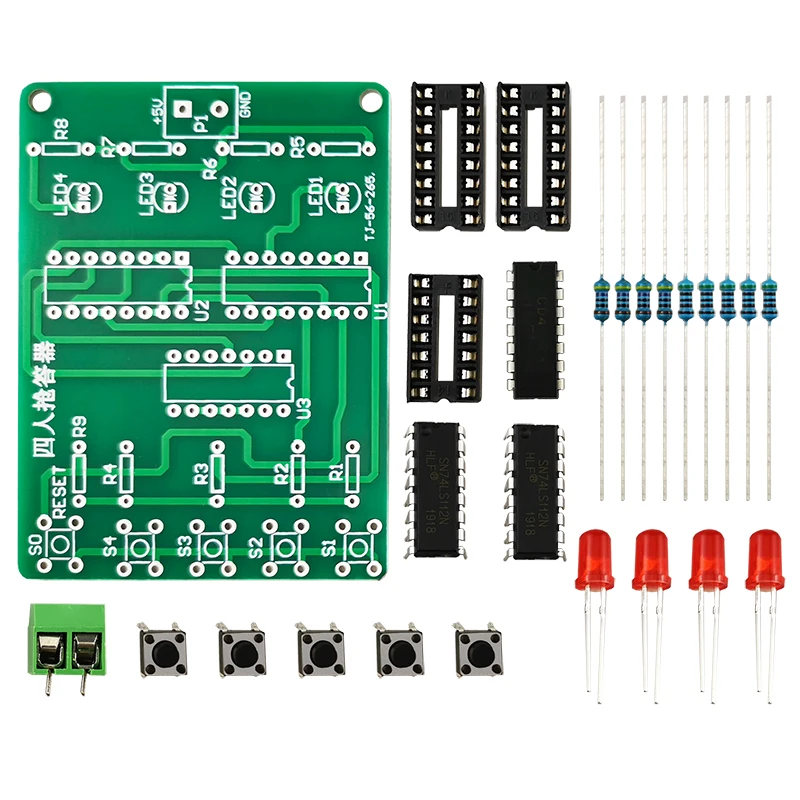

패키지 포함:
