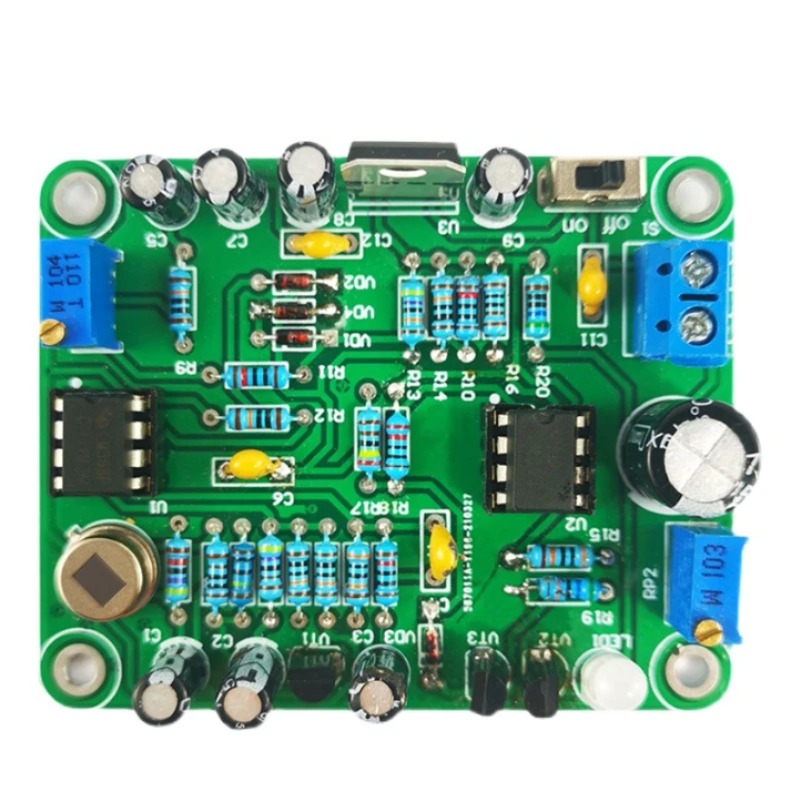

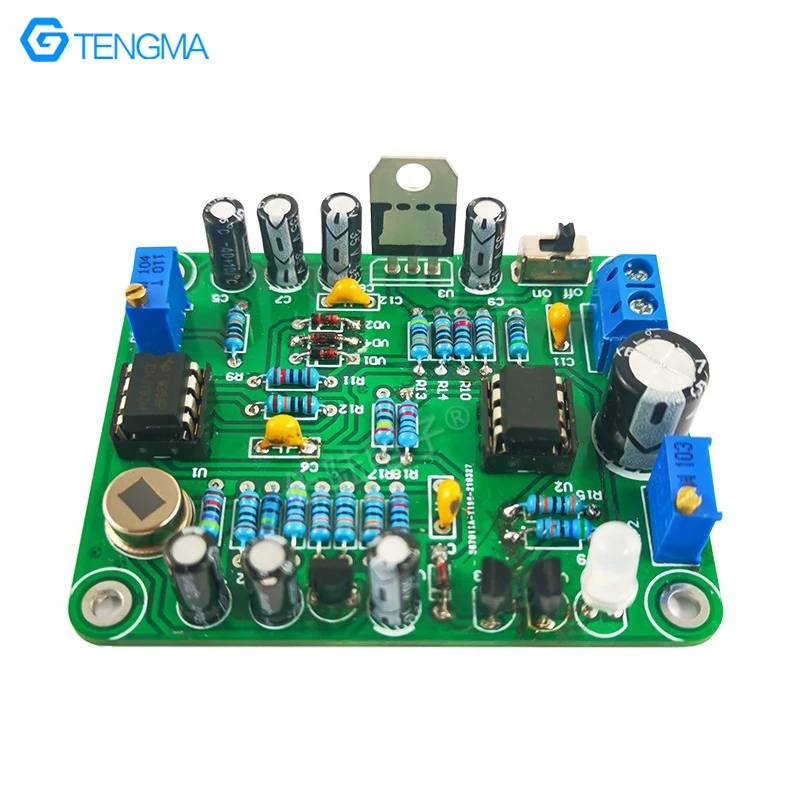

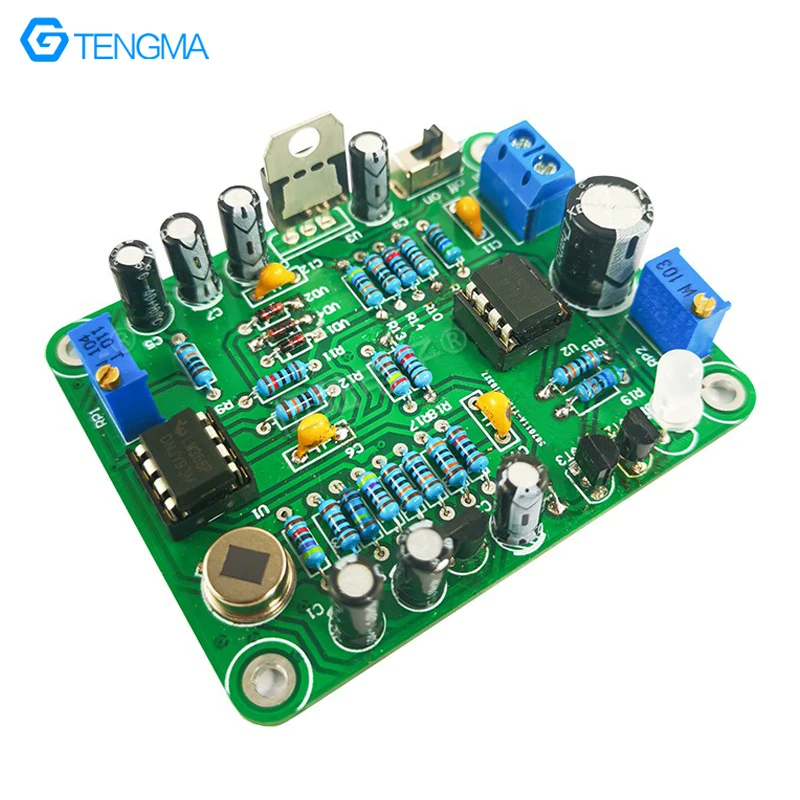

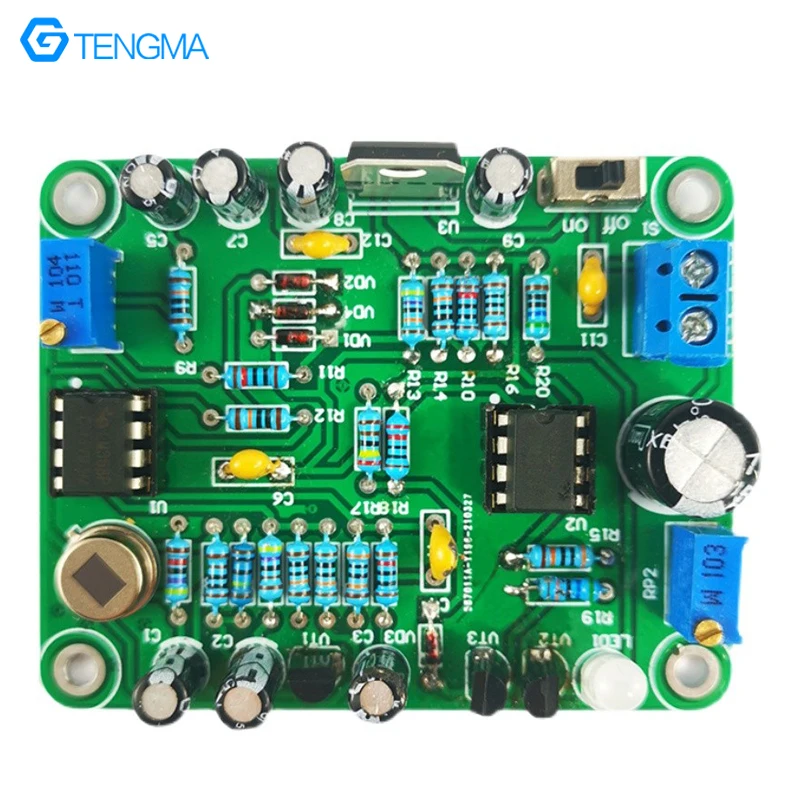

상품명: 열 발광 원적외선 도난 방지 회로, DIY 용접 부품


제품 모델: JS-56-11


작동 전압: DC8 ~ 12V


PCB 크기: 67*64mm


설명:

초전 원적외선 도난 방지 장치는 신호를 감지하기 위해 인체의 초전 센서를 사용합니다. 사람이 감지되면 LED1 이 켜지고 일정 시간 지연됩니다.


작동 원리에 대한 소개:

초전 원적외선 도난 방지 장치는 인간 초전 센서를 사용하여 신호를 감지하고 3 극관 VT1 및 연산 증폭기 u1 의 일부를 통해 신호를 증폭합니다. 연산 증폭기 U1 의 부분 b는 비교기 역할을 합니다. VD2, R13 및 C6 는 지연 회로를 형성하여 커패시터 충전에 의해 지연됩니다. 비교기 U2 는 알람 신호를 출력하고 알람 표시기 led1 을 켜는 데 사용됩니다. VD3 및 그 뒤의 회로는 전원이 켜졌을 때 커패시터 C6 충전으로 인한 잘못된 경보를 보호하는 데 사용됩니다 (차폐 시간이 약 1 분).


작업 설명:

용접 및 테스트 후 8-12V DC 전원 공급 장치를 사용하십시오. 손으로 초전 센서를 터치하면 LED1 이 켜집니다. 치우면 일정 시간 지연 될 것입니다.


조정 가능한 저항기 RP1 은 센서 감도를 변경하는 데 사용됩니다.


조정 가능한 저항기 RP2 조정은 led1 의 밝기를 변경할 수 있습니다. 적절한 값으로 조정하면 전원이 켜지면 LED1 이 켜지는 문제를 막을 수 있습니다.

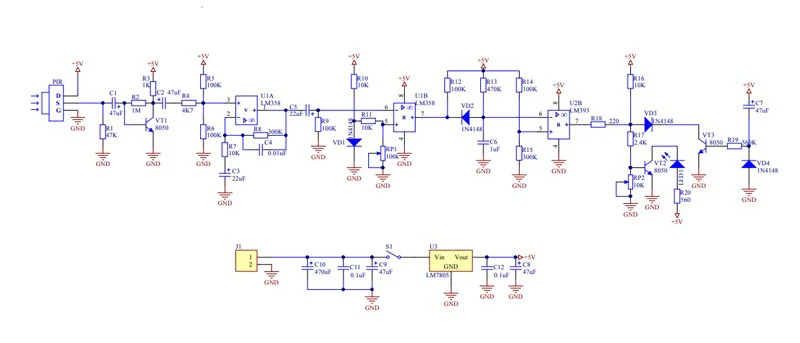

회로도:

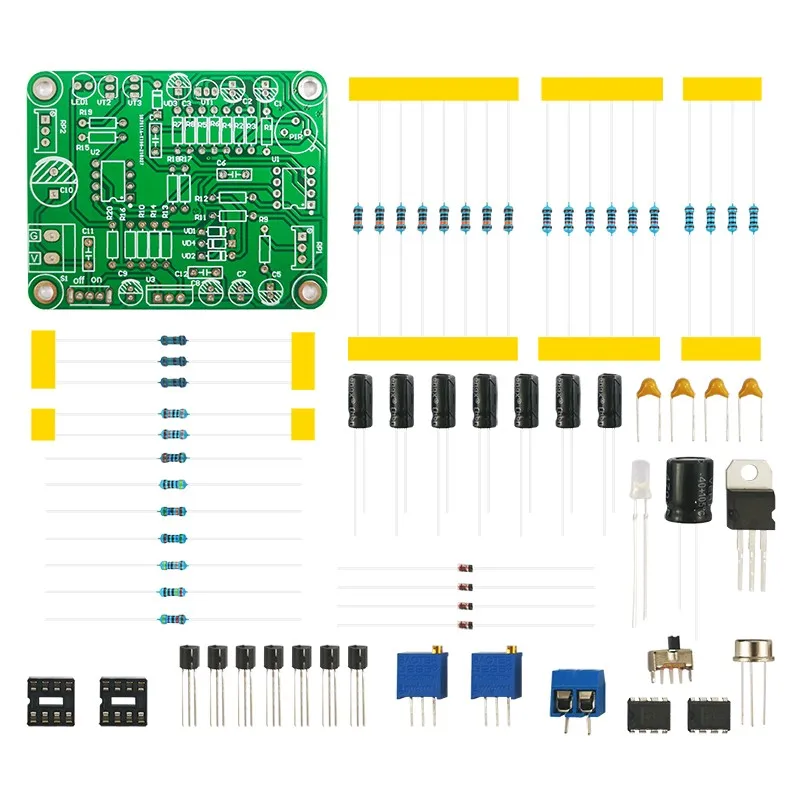

패키지 포함:
