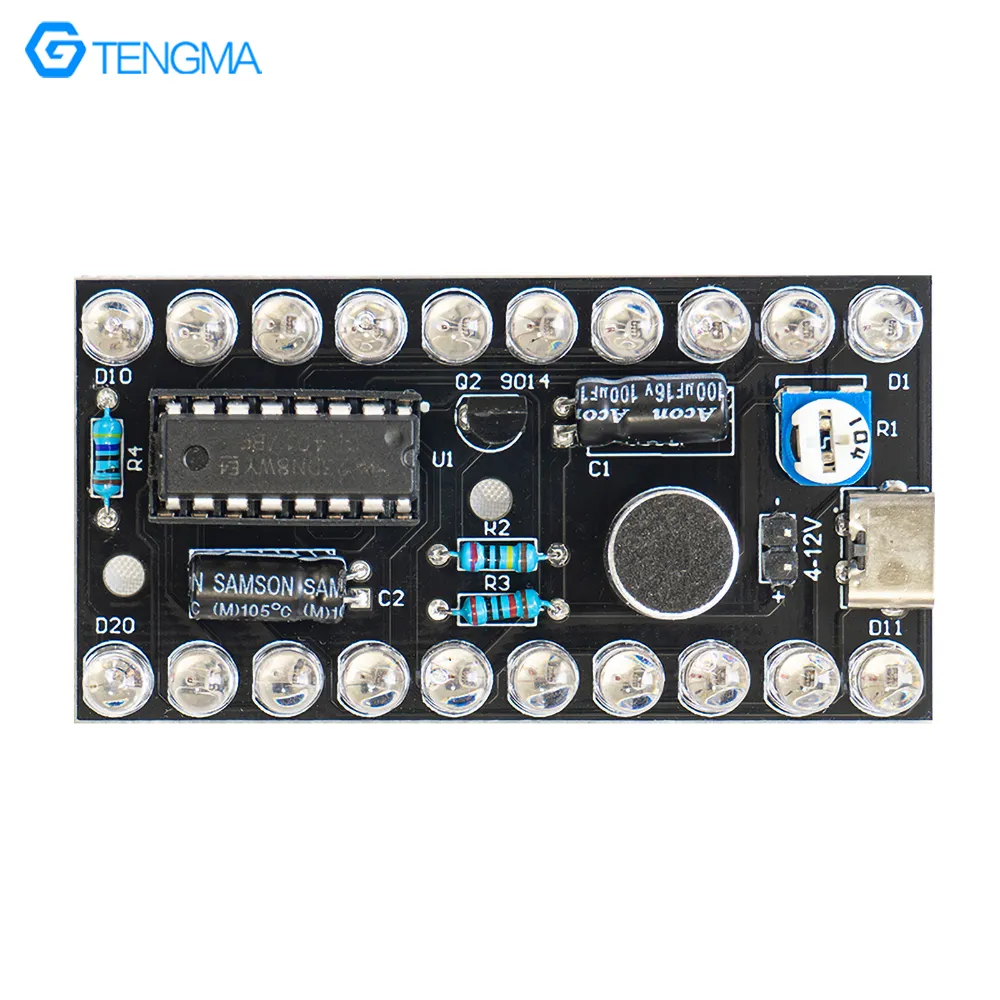

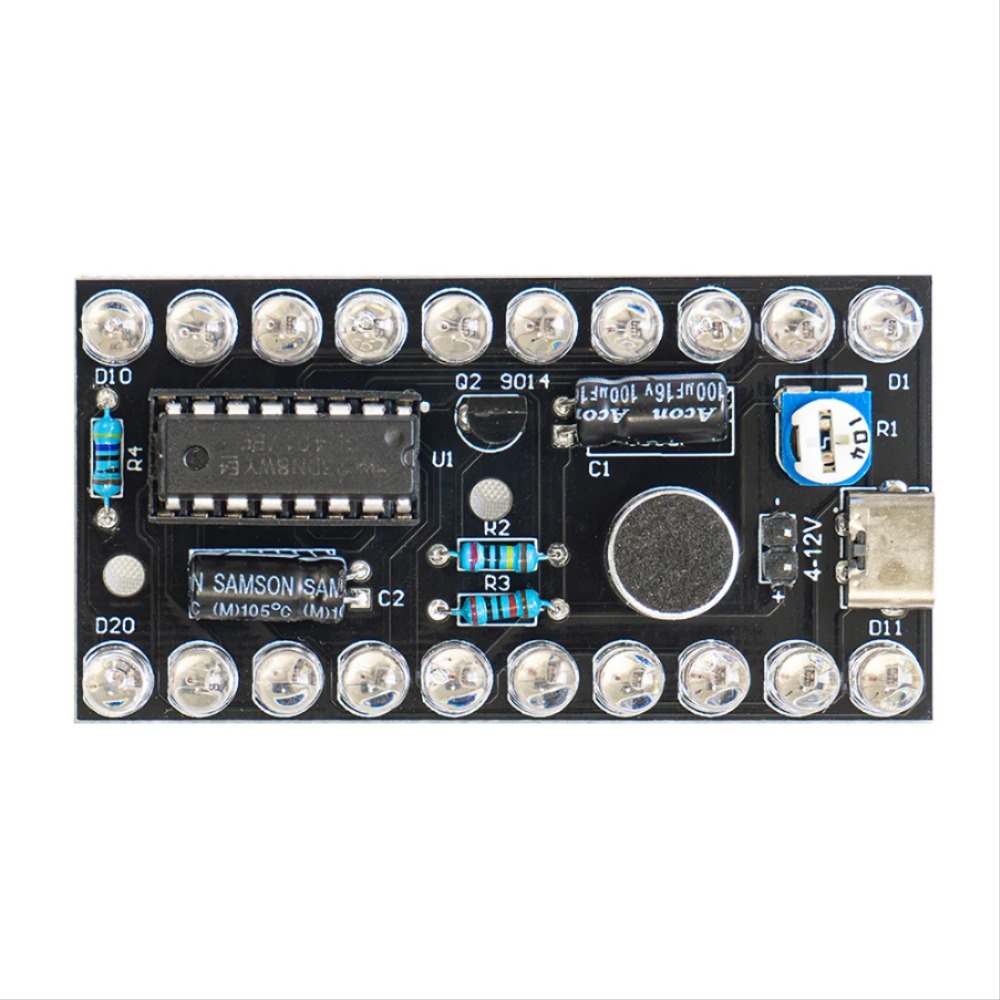

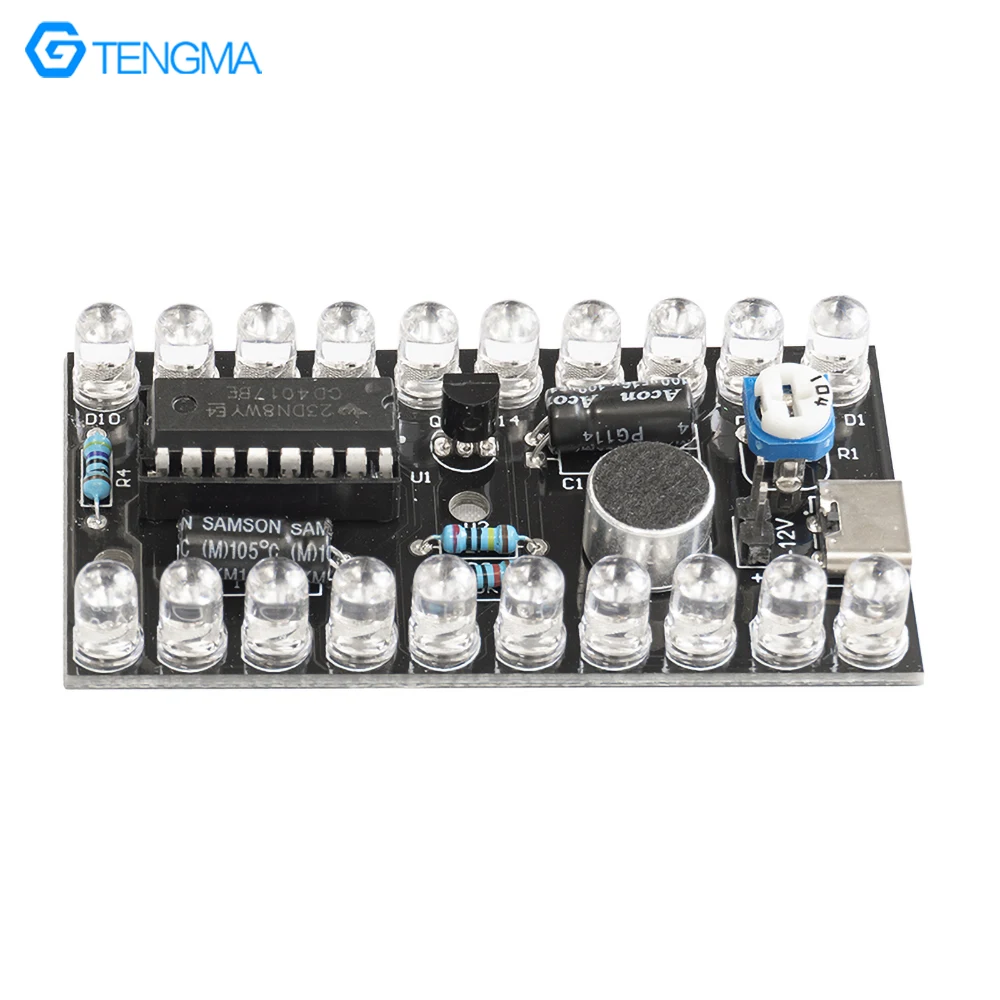

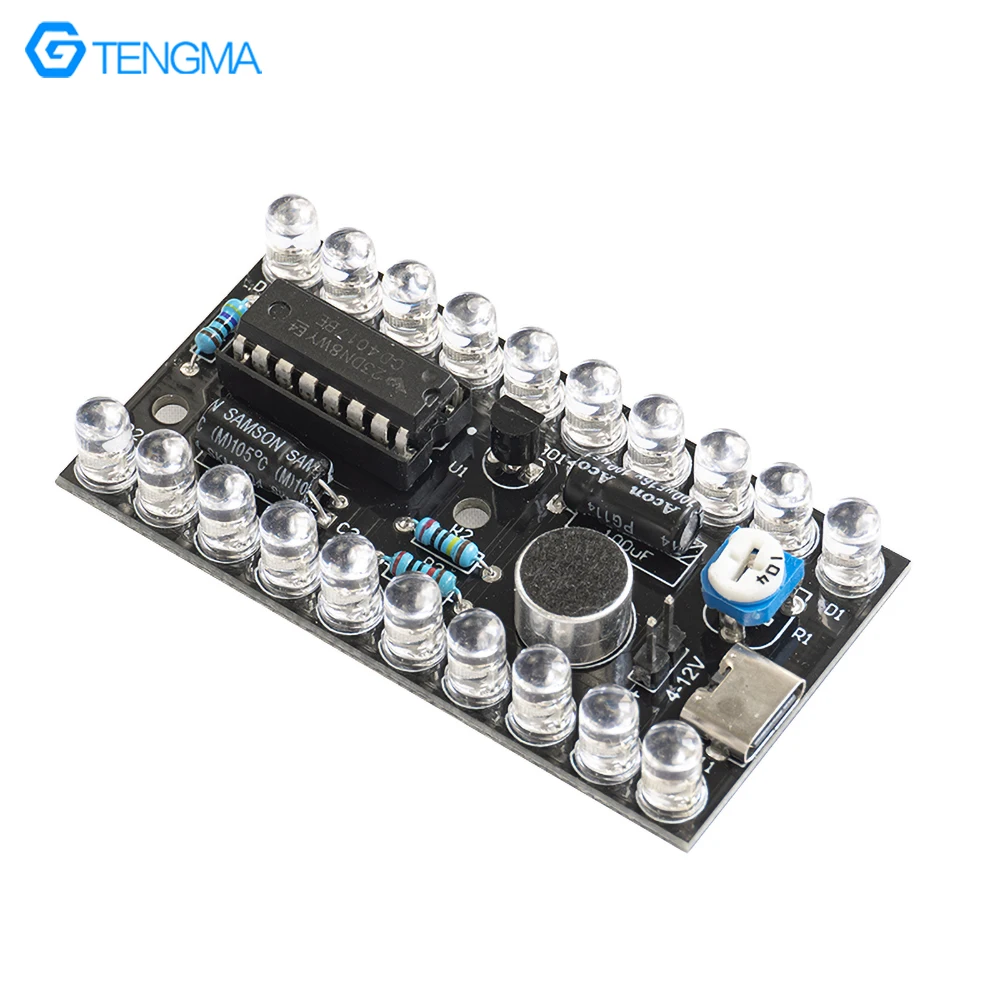

제품명: LED 음악 리듬 깜박임 라이트 키트

제품 모델: TJ-56-645

작동 전압: DC4-12V (전압이 높을수록 LED가 밝아짐)

보드 크기: 65*34mm


설명:

회로 원리: Q1 및 주변 회로는 간단한 증폭 회로를 형성합니다. MIC는 사운드 신호를 증폭을 위해 Q1 에서 C3 에 연결된 전기 신호로 변환합니다. Q1 콜렉터에서, 고저 변동을 갖는 전압 신호가 형성되고, 충분한 진폭을 갖는 전압이 CD4017 의 계수 입력 단자 (핀 14) 로 보내진다. 각 펄스에 대해, 카운터의 Q0-9 하이 레벨 출력은 순차적으로 1 비트 이동하여 대응하는 발광 다이오드를 조명하여 유동 효과를 생성합니다.

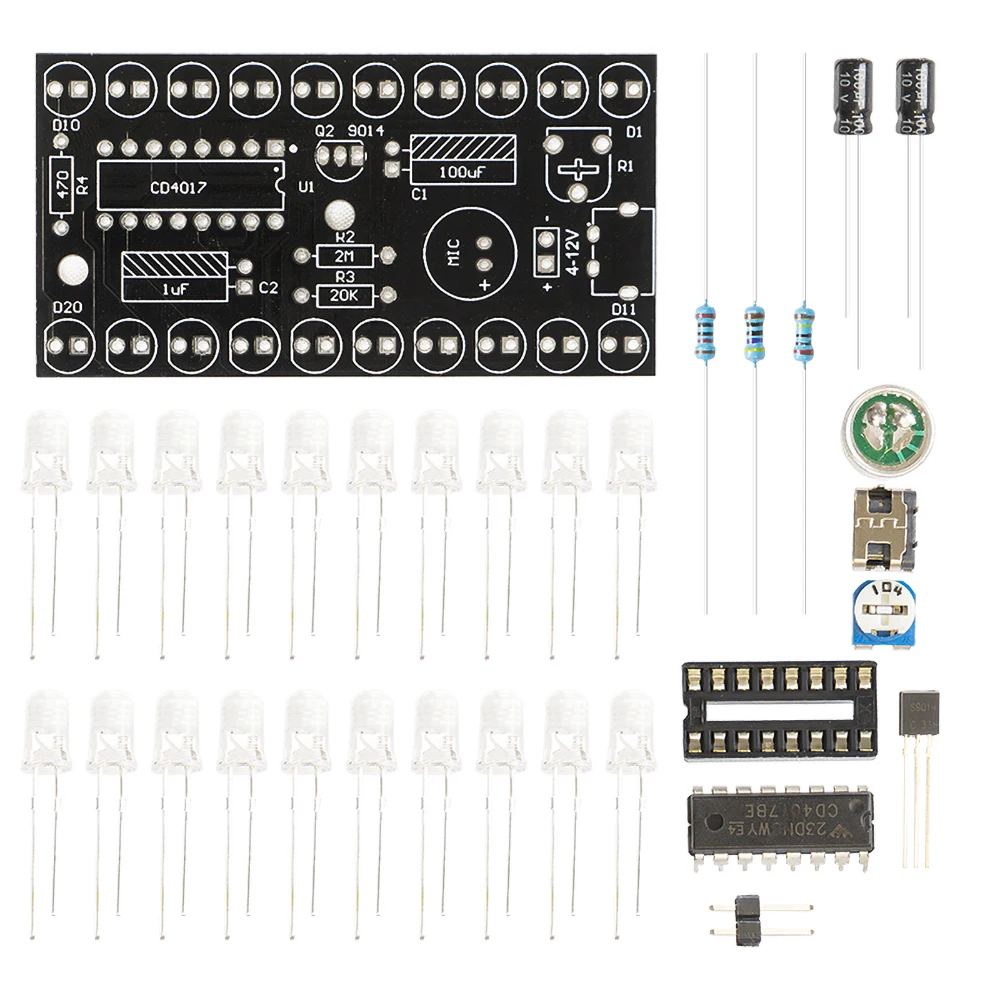

패키지 포함:

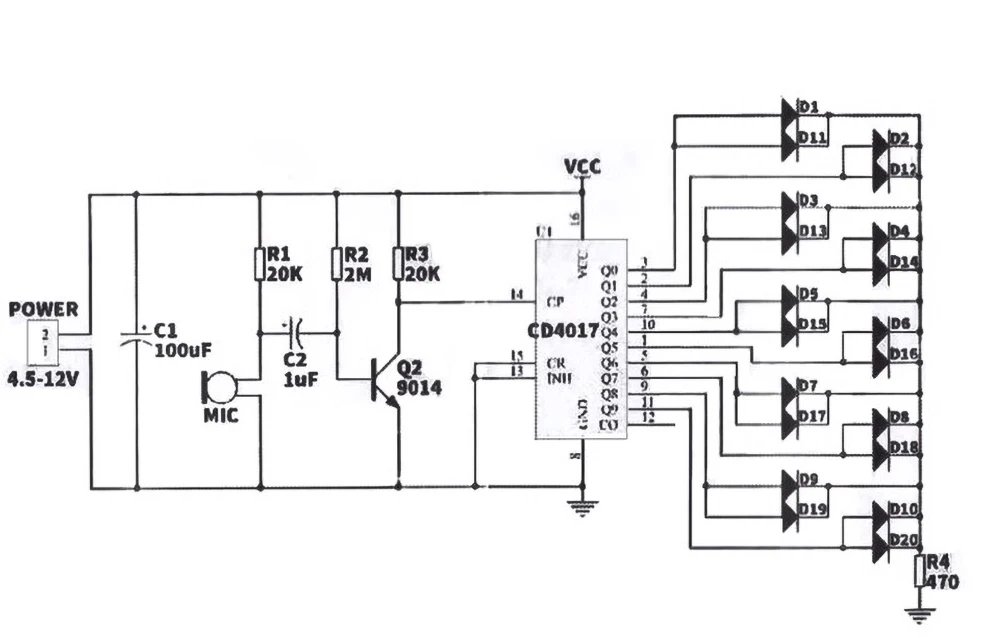

회로도:
