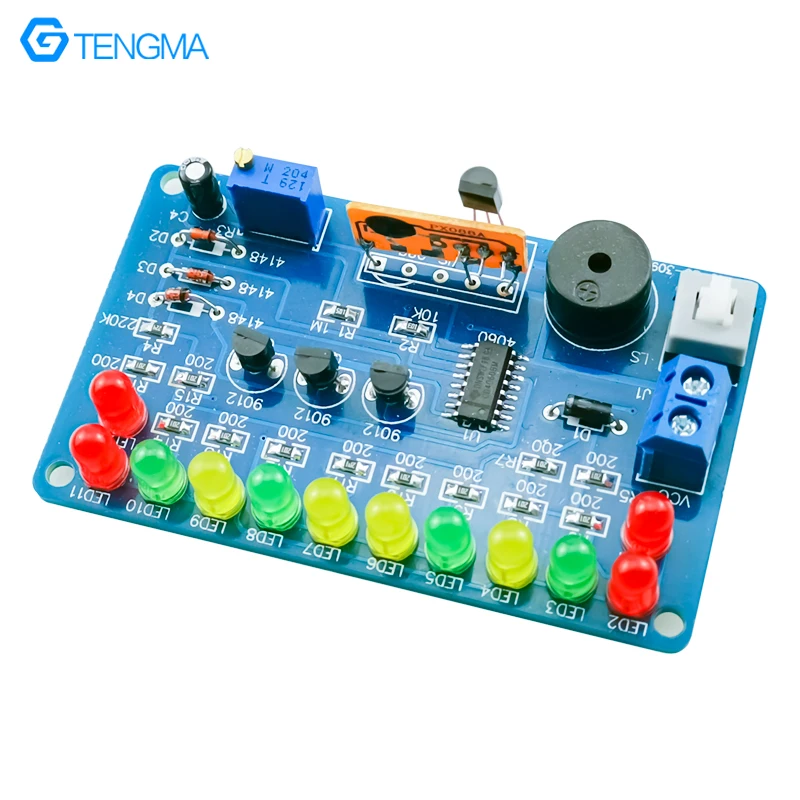

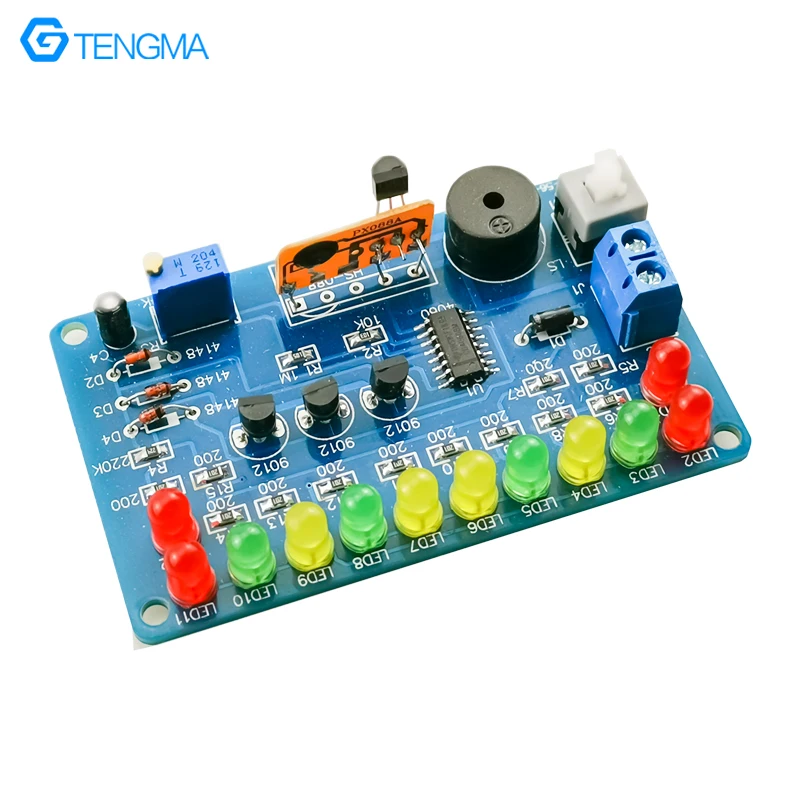

상품명: SMD 음악 컬러 램프 회로 DIY 용접 키트


제품 모델: TJ-56-309


작동 전압: DC4.5 ~ 6V


PCB 크기: 75*45mm


설명:

내부 진동 회로가 있는 14 단계 바이너리 카운터 CD4060 은 제어 칩으로 12 개의 빨간색, 노란색 및 녹색 led가 깜박임을 제어합니다. R3 을 조정하여 LED 깜박임 속도를 변경할 수 있습니다. 동시에, 음악 칩은 음악을 방출하기 위해 버저를 구동합니다. 회로에서 저항기 R1, R2, R3 및 전해 커패시터 C4 는 cd4060 의 RC 진동 주변 회로를 형성합니다. R3 를 변경하면 진동 회로의 주파수를 변경할 수 있습니다. 진동 신호는 cd4060 내부로 간주됩니다. 계산 결과는 Q4-Q14 핀에서 출력됩니다. 다른 계산 값은 다른 출력과 일치합니다. CD4060 의 핀은 리셋 터미널, 하이 레벨 리셋입니다. 이 회로는 Q5-Q6 세 개의 출력 단자를 선택합니다. 핀이 낮은 수준으로 출력되면 연결된 3 극관이 켜지고 3 극관 에미터에 연결된 led가 켜집니다. Q5-Q7 높은 수준이면 D2-D4 차단되어 rst에서 높은 수준을 차지합니다. CD4060 의 12 핀은 높은 레벨이 입력 된 후 재설정됩니다. 재설정 후 출력 끝은 모두 0 이므로 D2-D4 모두 켜지고 rst는 낮은 수준이됩니다. 그런 다음 0 부터 다시 세십시오.


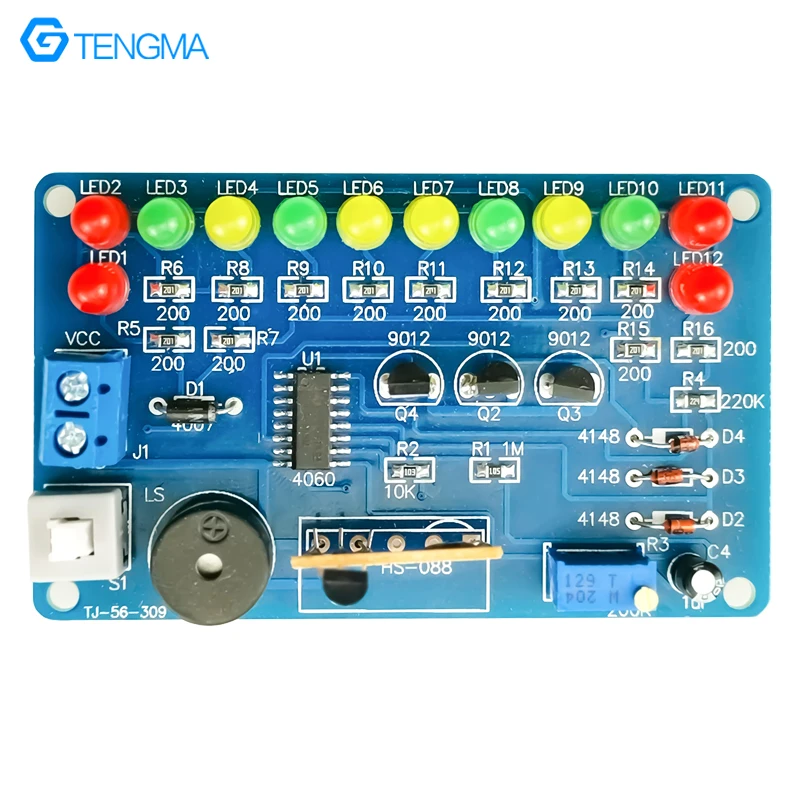

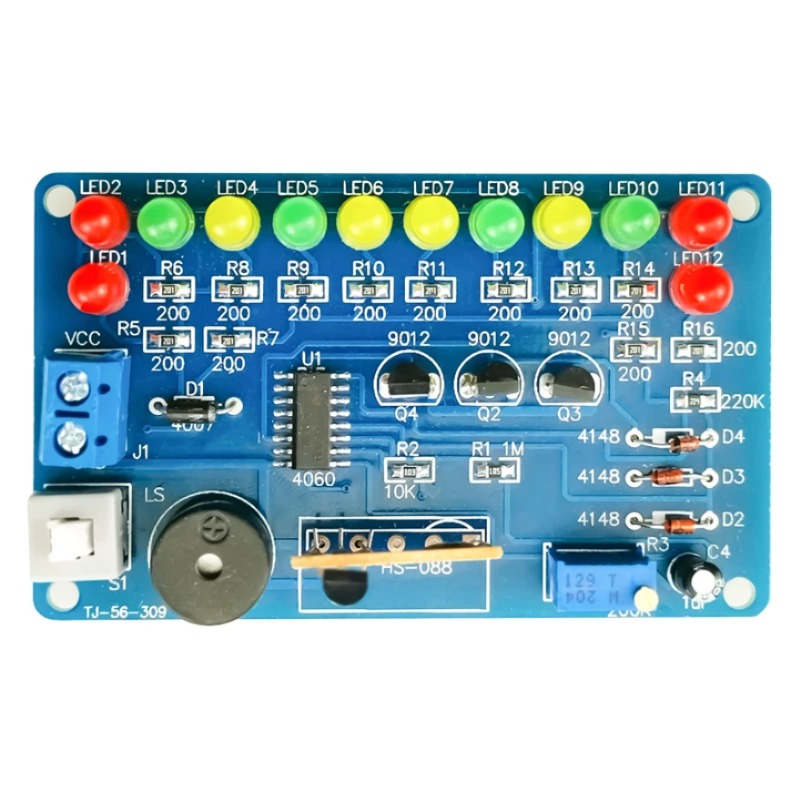

음악 칩은 신호를 트리거하지 않고 오래 연결되는 유형입니다. 먼저 음악 칩의 핀 1, 4, 5 를 납땜하고 음악 칩의 핀 1, 4 및 5 를 인라인 구성 요소의 전단 핀으로 납땜하고, 그런 다음 회로 기판 전면의 U2 위치에 음악 칩을 삽입합니다. 방향에주의하십시오. 측면은 뮤직 칩에 검은 반점이 있고 트랜지스터 Q1 은 뮤직 칩에 설치됩니다. 특정 설치 위치는 뒷면을 참조하십시오.

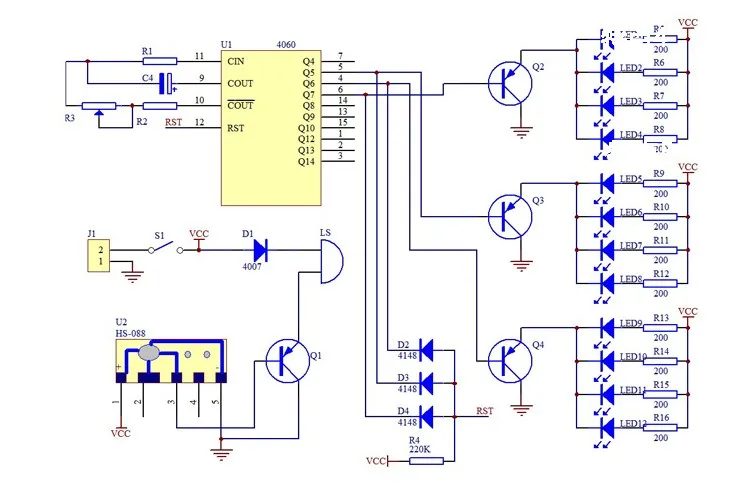

회로도:

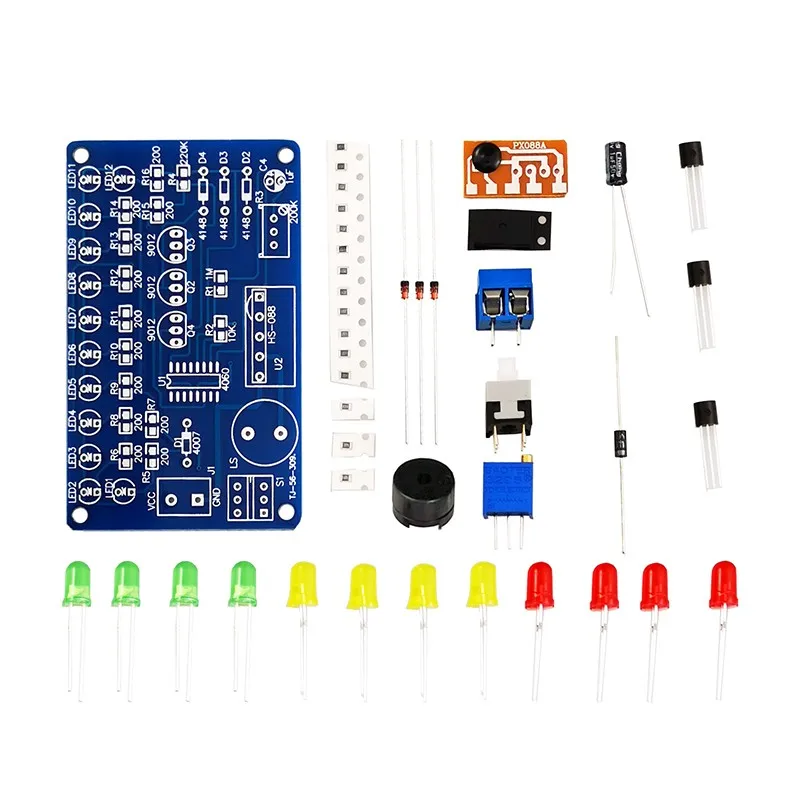

패키지 포함:
