1. Introduction

Light brightness automatically changes.

This is a DIY Heart Shape breathing lamp kit parts . You need solder it by yourself.

2.Parameter

NO.

Parameters

Value

1

Name

Heart shape led

2

Operating voltage

DC 4-6V

3

Difficulty of welding machine

Easy

4

Circuit board size

50.7*50.7mm

5

Packing weight

13g/kit

3. Warm tips

This is the delivery suite of parts, you need welding installation. SCM has written code, successfully tested.

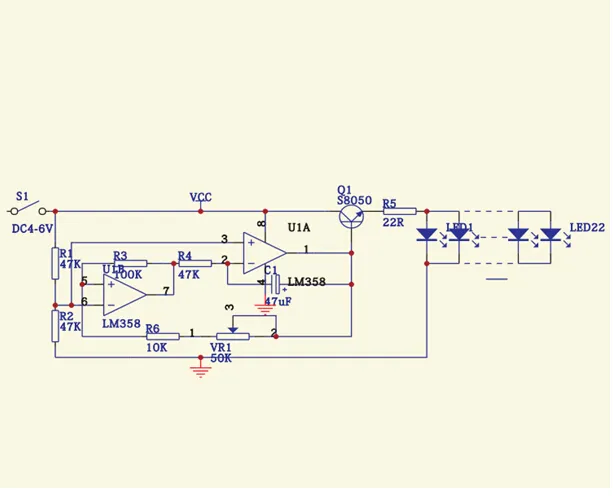

4.Schematic

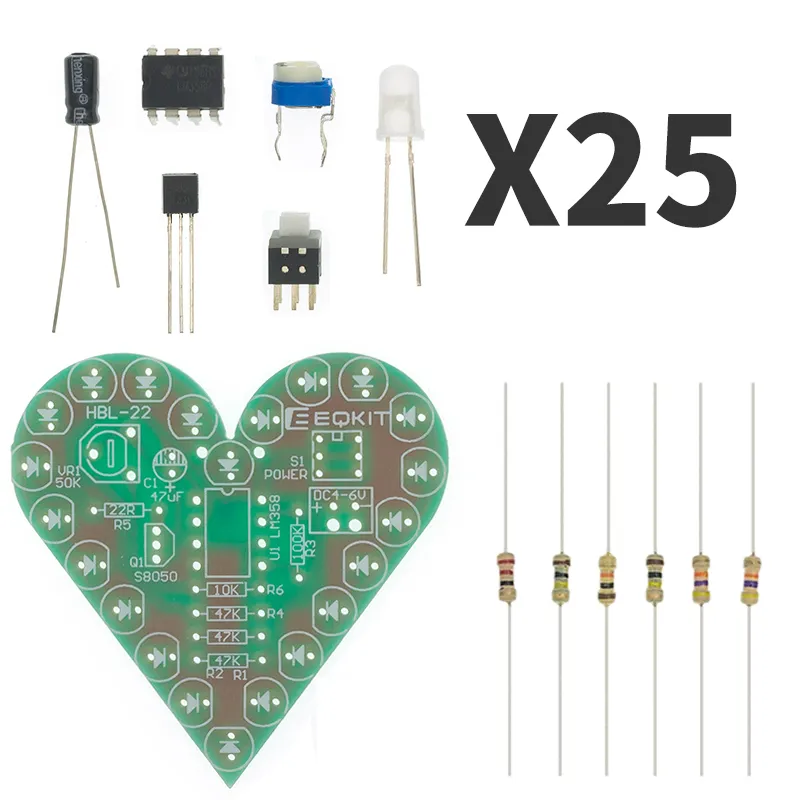

5.Component listing


NO.

Component Name

PCB Marker

Parameter

QTY

1

Metal Film Resistor

R5

22R

1

2

Metal Film Resistor

R6

10K

1

3

Metal Film Resistor

R1,R2,R4

47K

3

4

Metal Film Resistor

R3

100K

1

5

Electrolytic Capacitor

C1

47UF

1

6

Potentiometer

VR1

50K

1

7

LM358

U1

DIP-8

1

8

Power Switch

S1

6P

1

9

S8050

Q1

TO-92

1

10

LED

LED1-LED22

5mm

22

11

PCB



1

NOTE:Users can complete the installation by PCB silk screen and component listing.
