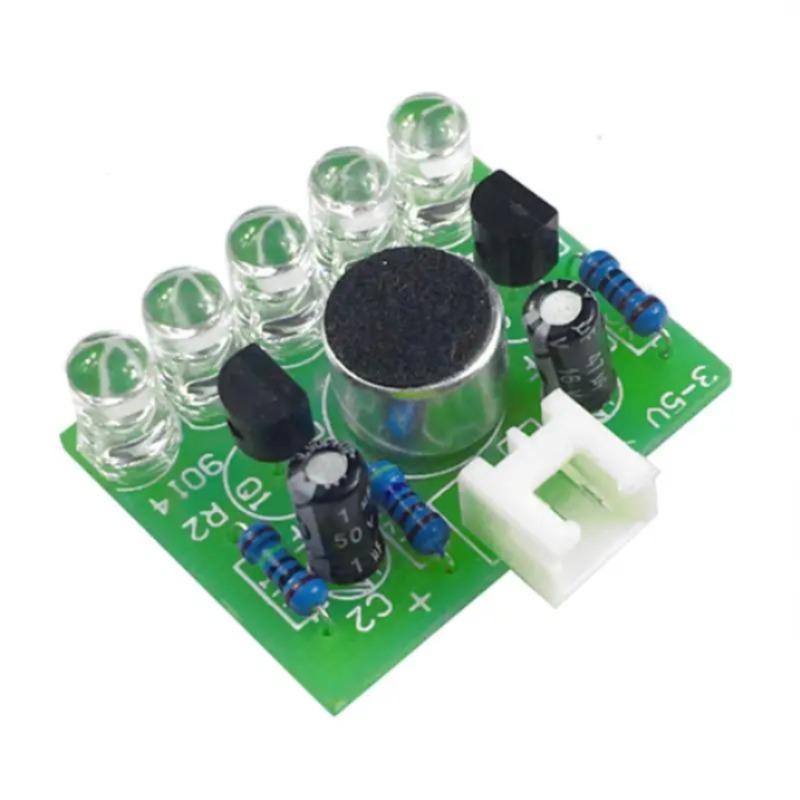

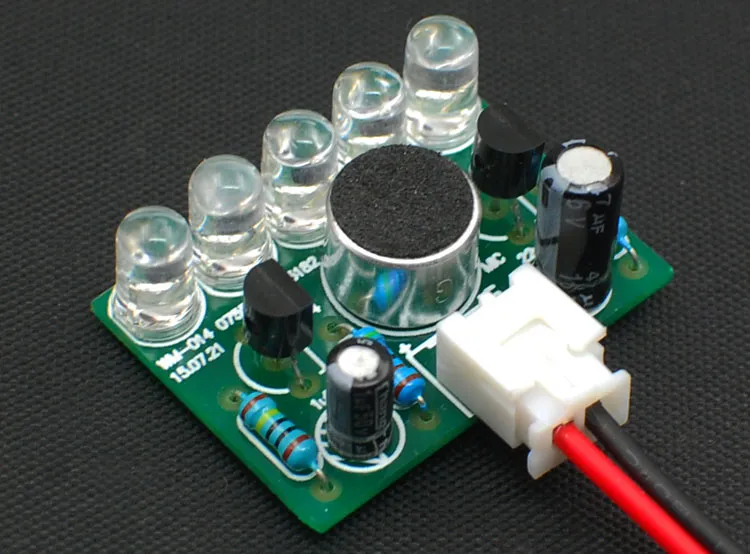

음성 활성화 LED 멜로디 라이트

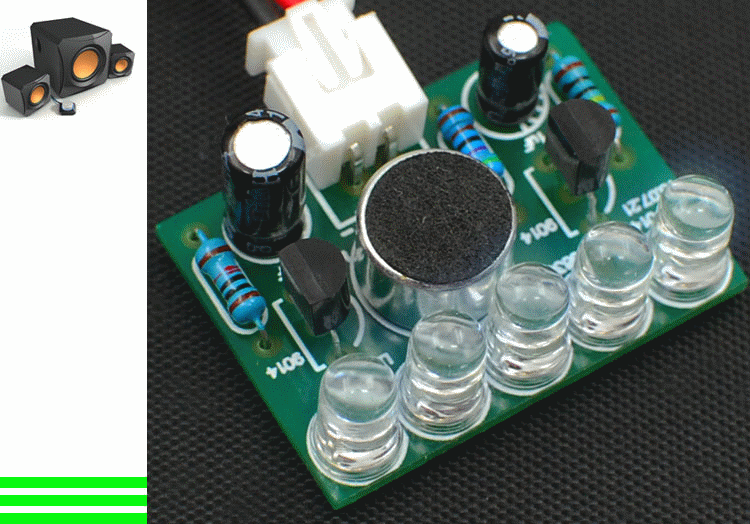

특징: 키트가 성공적으로 제작 된 후 음악이나 다른 소리가 들리면 5 개의 LED 표시등이 소리의 리듬 (소리의 속도) 을 따라 움직입니다. 그것은 소리 근처에 배치 할 수 있습니다, 당신은 소리와 빛의 아름다운 멜로디 조합을 느낄 수 있습니다, 빛과 함께 춤을 보자!

회로 원리:

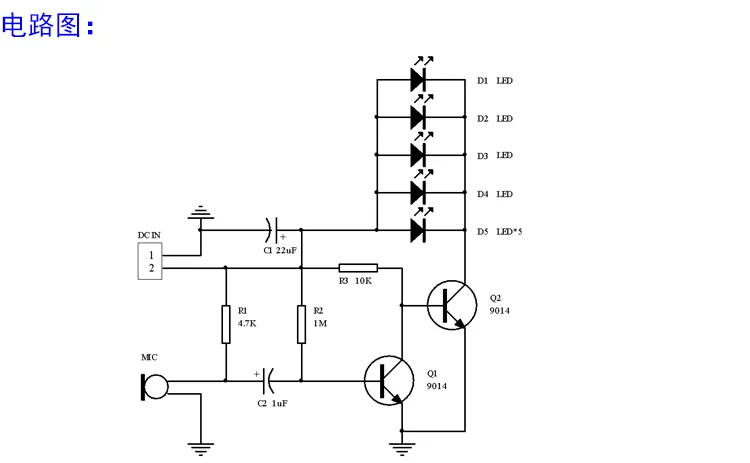

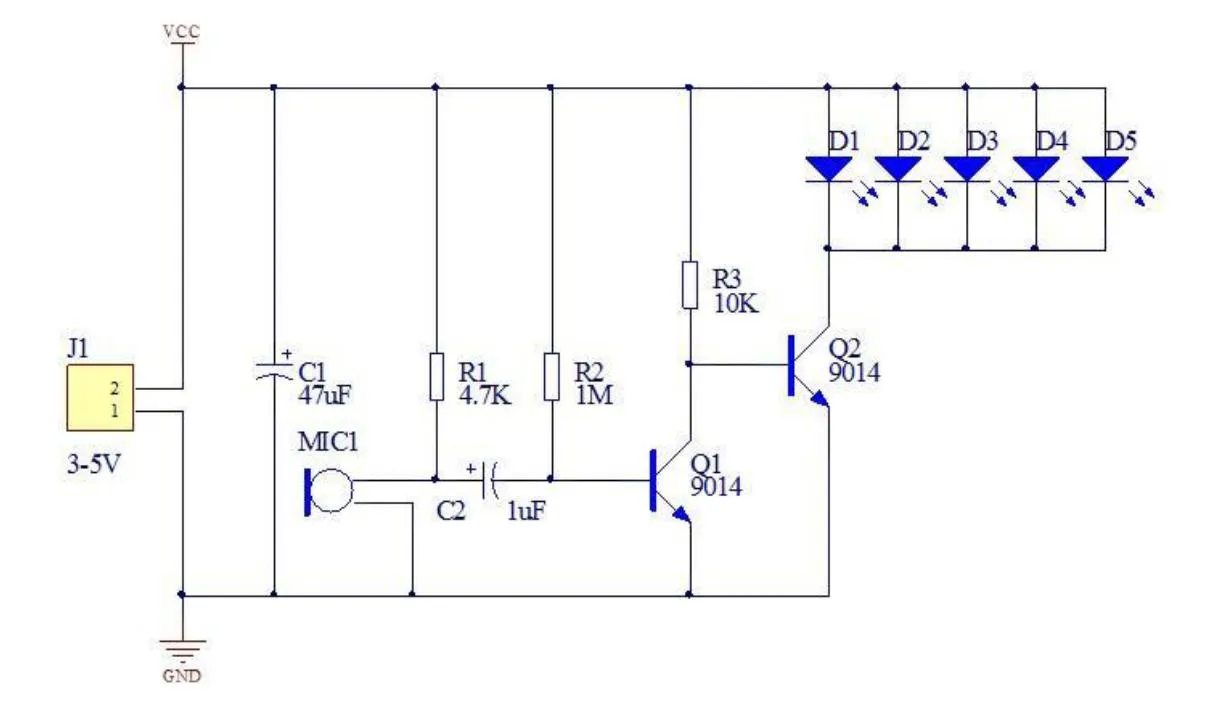

음성 활성화 LED 멜로디 램프 회로는 전원 공급 회로, 마이크 증폭 회로 및 LED 조명 표시 회로로 구성됩니다. 전원은 J1 에 의해 입력되고 C1 필터는 회로에 사용됩니다. MIC1 은 사운드 신호를 C2 에 의해 Q1 에 결합 된 전기 신호로 변환하고 증폭 된 신호는 Q2 의 베이스로 전송됩니다. LED는 Q2 에 의해 조명됩니다. 소리가 클수록 LED의 밝기가 높아집니다.

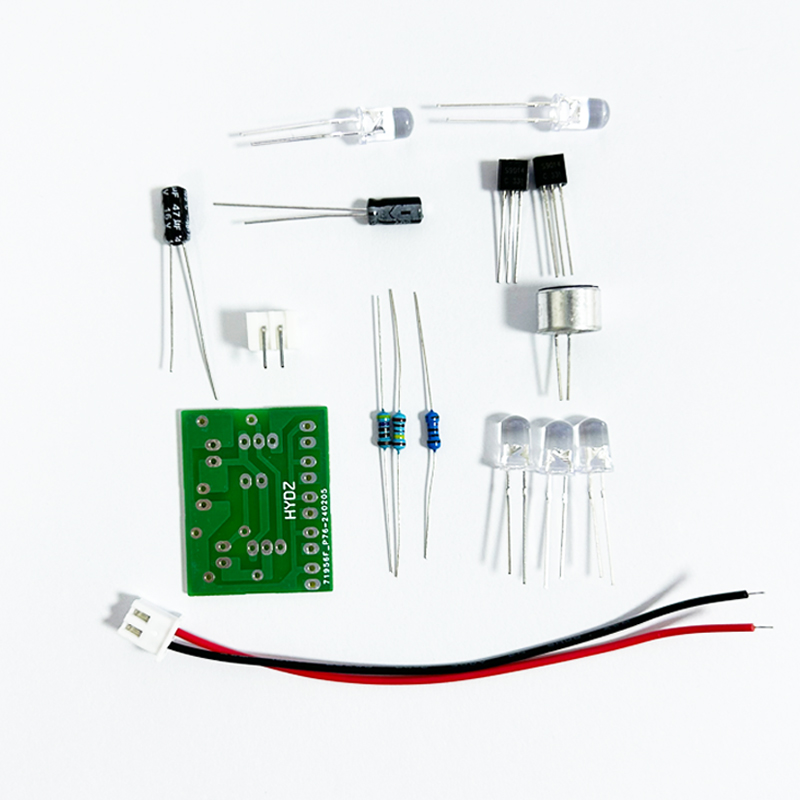

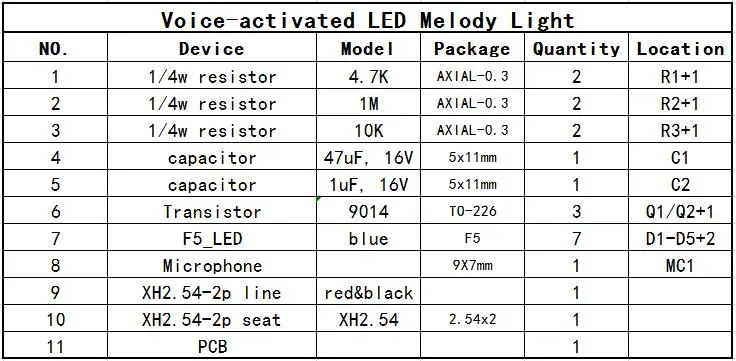

구성 요소 목록:

일반적인 문제:

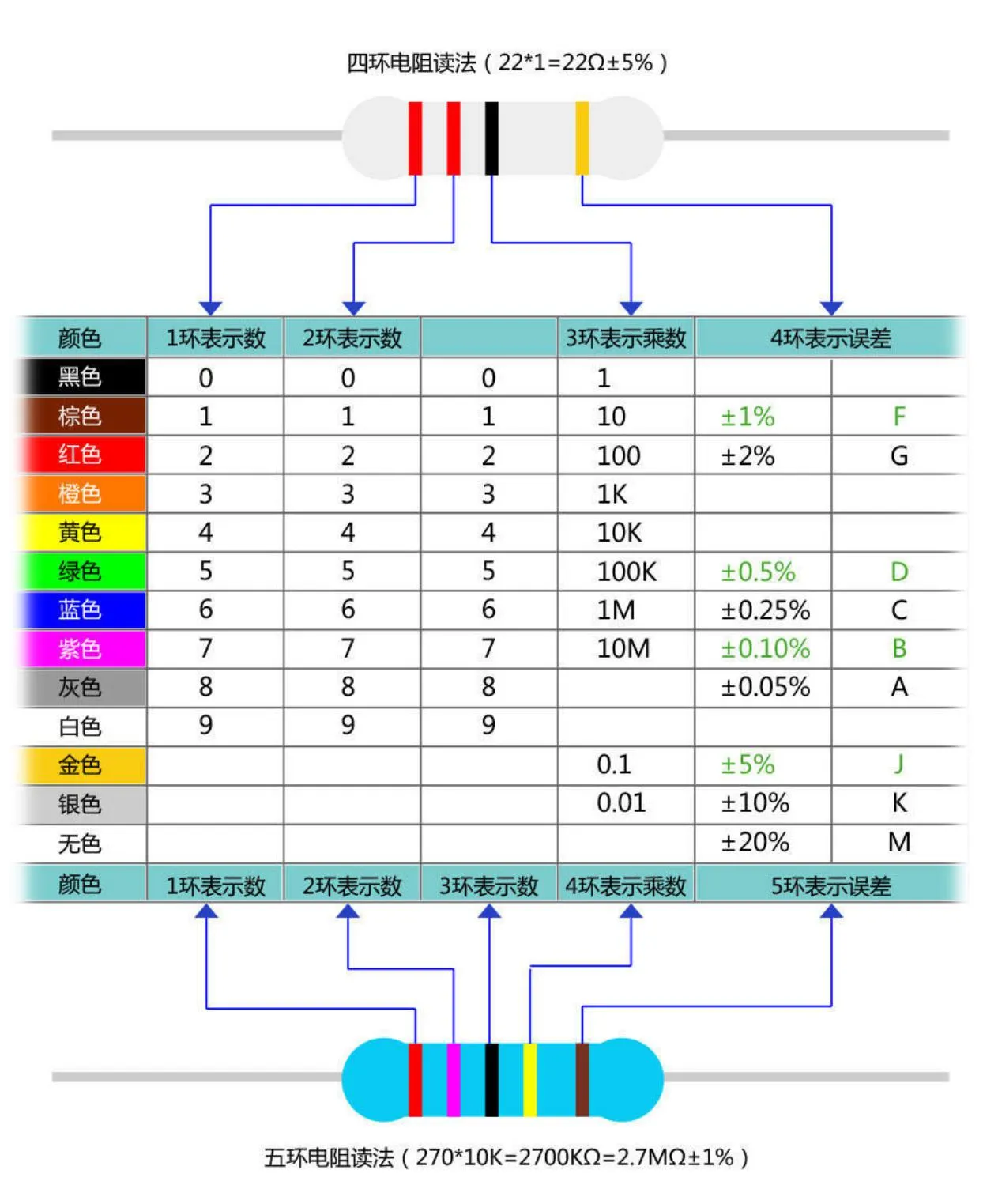

1. LED 양극과 음극은 눈에 띄지 않으며 긴 다리는 양성입니다. 2. 3 개의 저항기는 보드의 표시에 따라 납땜되지 않습니다. 멀티 미터를 사용하여 저항 컬러 링 판독 값을 측정하거나 확인하십시오. 3. 3 극관이 보드의 모양에 따라 삽입되지 않아 방향이 잘못되었습니다. 4. 마이크의 양극과 음극이 올바르지 않거나 긴 다리의 양극이 있거나 외부 케이싱에 연결된 핀이 음극입니다. 5. 전해 커패시턴스 값 용접 오류, 1 uff, 47 uf는 구별에주의를 기울이십시오. 긴 발 양성. 6. 전원 공급 장치의 양극과 음극은 반대로 연결됩니다. 보드의 표시는 긍정적 인 것입니다. + 표시에 해당하는 선은 양극이고-기호에 해당하는 선은 음극입니다. 7. 용접 단락 회로와 가상 납땜 현상을 점검하십시오. 전원 공급 장치 전압은 3-5.5 V입니다. 안정적인 전원 공급이 필요합니다. 배터리 전원을 사용하는 것이 가장 좋습니다. 부록: 4 링 및 5 링 컬러 링 저항기의 특정 식별 방법

음성 활성화 LED 멜로디 라이트
