1. 소개

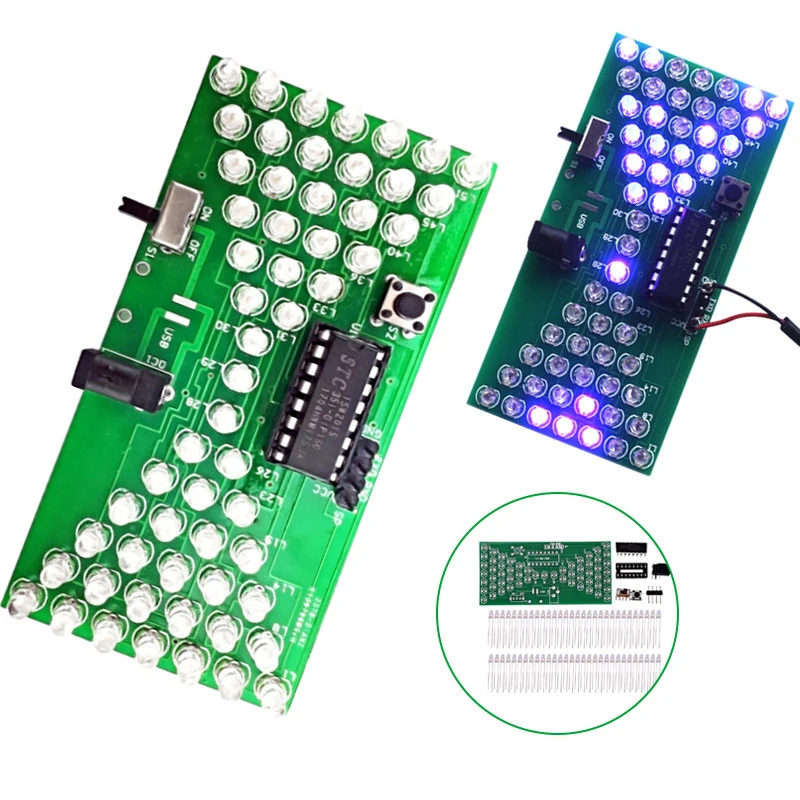

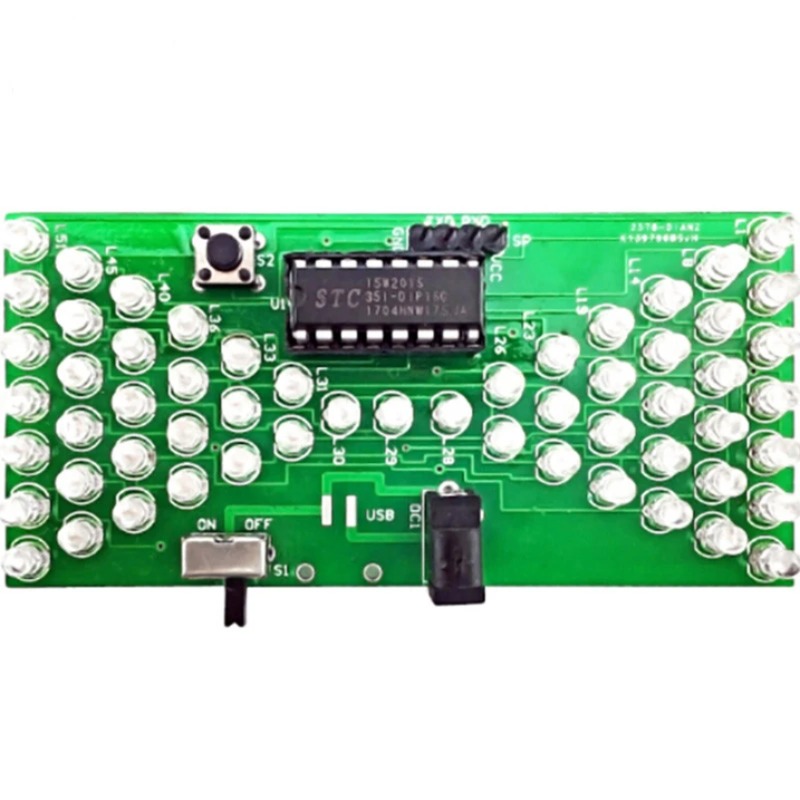

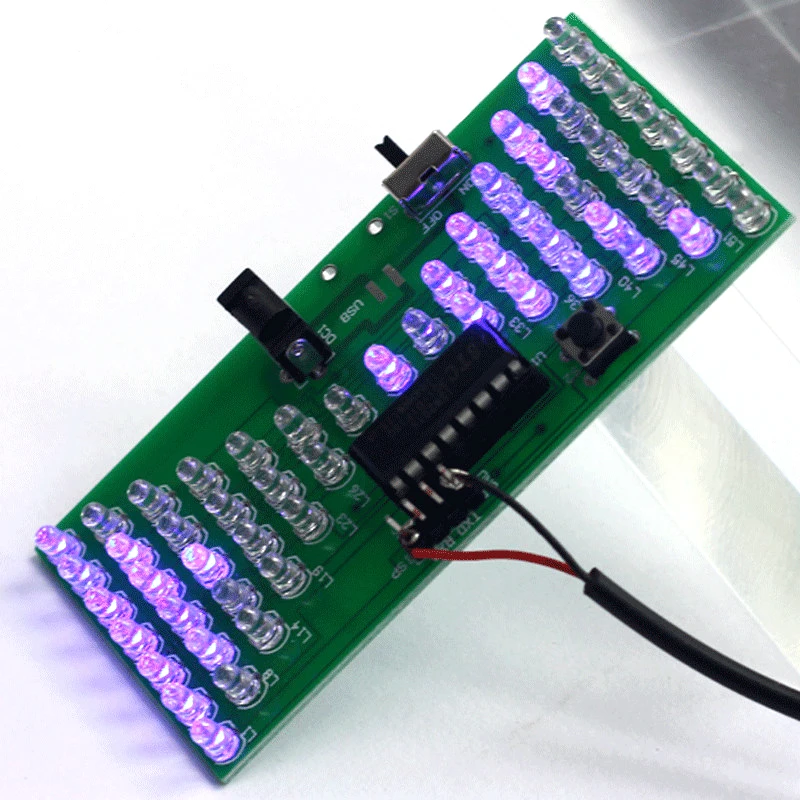

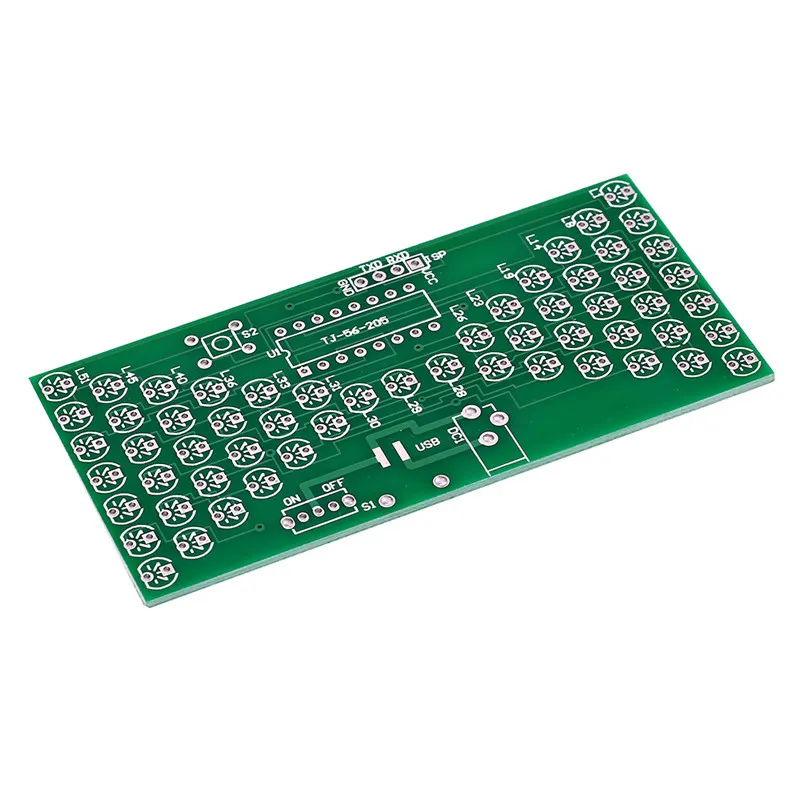

제품군은 1.6mm 이중 층 PCB를 채택하고 회로는 57 개 따뜻한 흰색 LED로 구성됩니다. MCU 프로그램의 제어하에 아날로그 모래 시계 이미지를 표시합니다. 마이크로 스위치는 모래 시계의 속도를 조절할 수 있으며 동시에 밝은 LED 양은 28 이며 작은 야간 조명의 장식으로 사용할 수 있습니다. 0.5W 전력 소비.


2. 매개 변수


1>. 보드 크기: 84*40mm

2>. 전원 공급 장치 전압: 5V


3. 원칙 설명

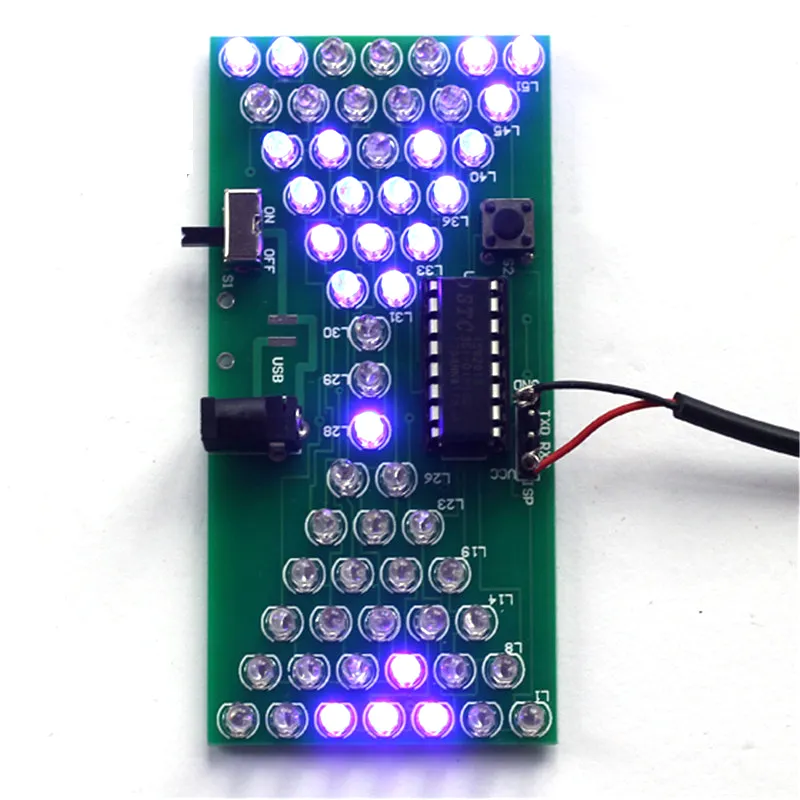

회로는 모래 시계 패턴의 57 3mm 흰색 머리 파란색 LED 구성으로 구성됩니다. 마이크로 컨트롤러의 제어에서 시뮬레이션 된 모래 시계의 효과를 보여줍니다. S1 은 전원 스위치, USB (키트에는 포함하지 않음) 및 DC1(3mm 전원 소켓) 입니다. 모든 전원 입력 인터페이스이며, 그 중 하나를 사용할 수 있습니다. ISP는 프로그램 다운로드 인터페이스입니다. 컨트롤러는 코드가있는 SC15W201S 입니다 (참고: 내부 코드를 임의로 업데이트하지 마십시오. 내부 코드는 공유되지 않습니다). 사용자가 코드를 작성할 수 있으면 ISP 인터페이스로 코드를 업데이트할 수 있습니다. 스위치 S2 는 모래 시계의 속도를 제어 할 수 있습니다.

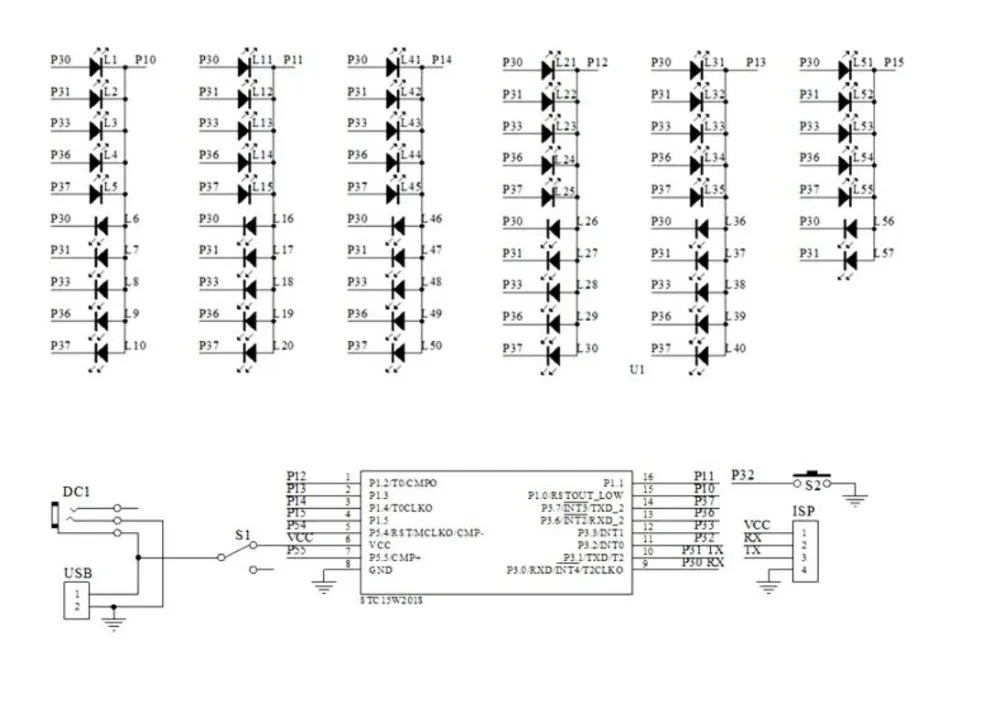

4. 개략도

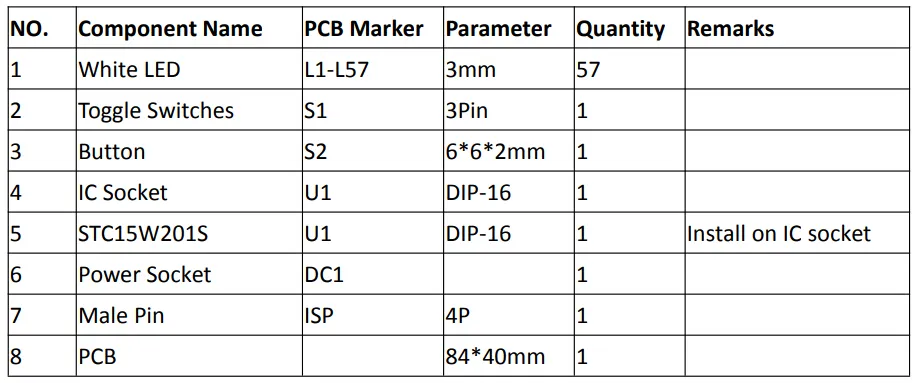

5. 구성 요소 목록



참고: 사용자는 PCB 실크 스크린 및 구성 요소 목록으로 설치를 완료 할 수 있습니다

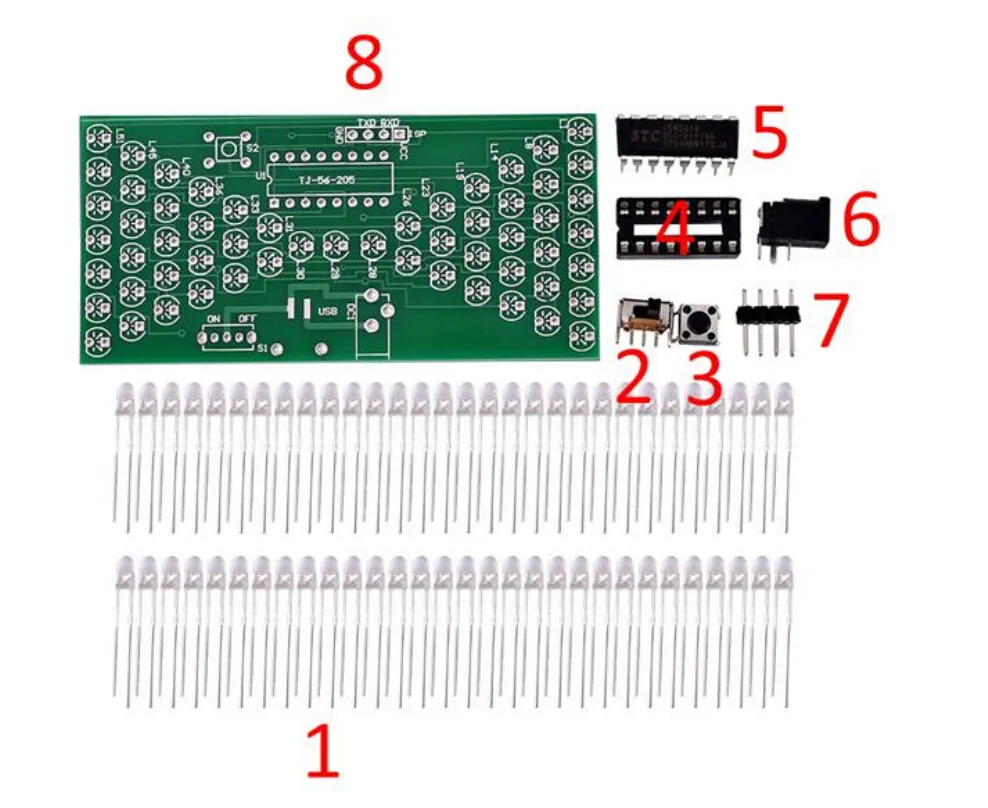

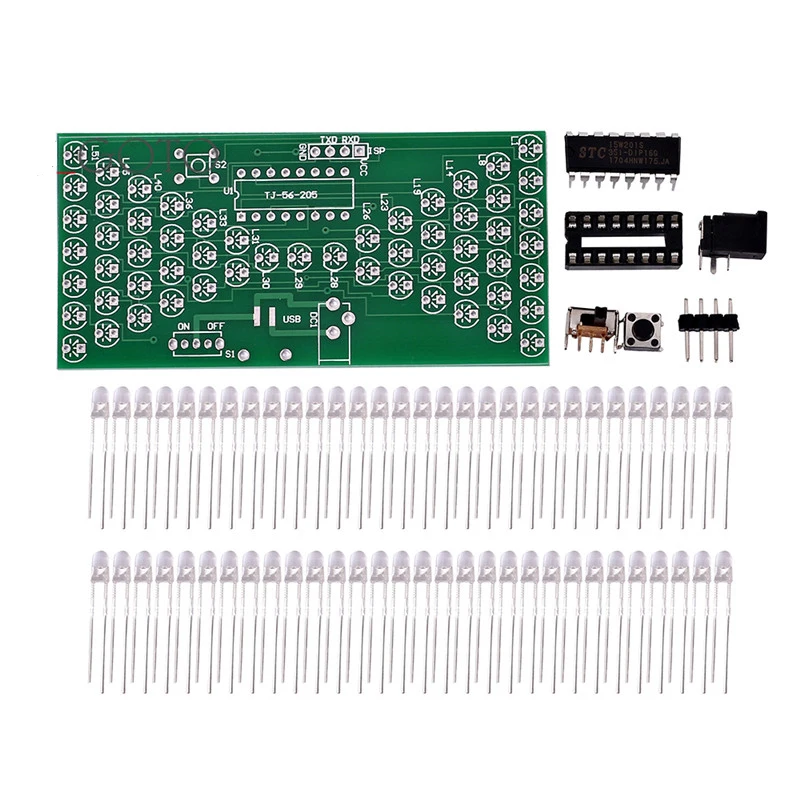

6. 구성 요소 설명

1>.57 개 3mm 흰색 LED

2>.1 개 토글 스위치

3>.1 개 버튼

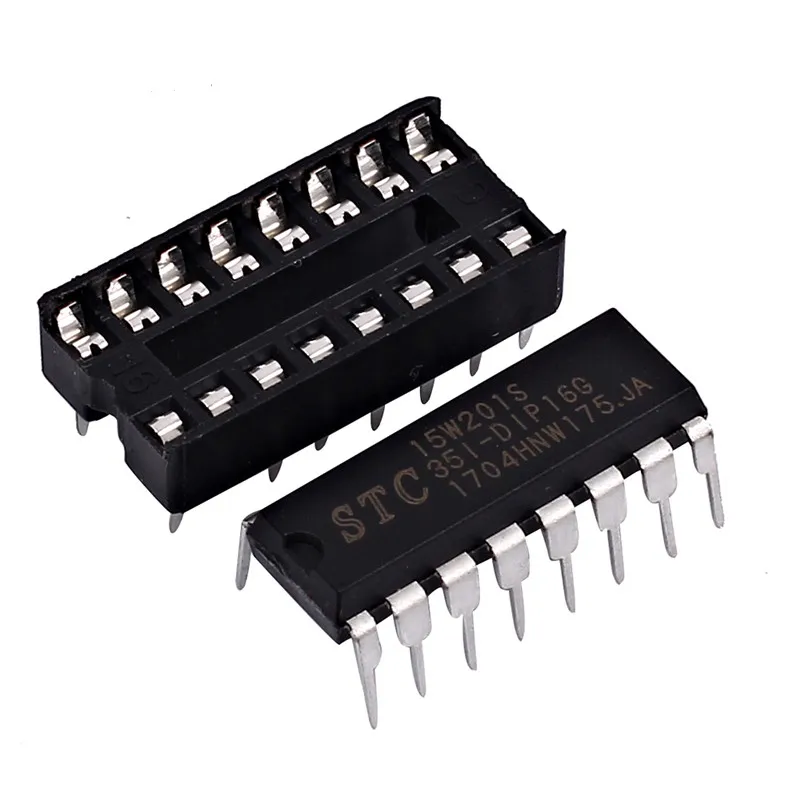

4>.1pcs DIP-16 IC 소켓

5>.1 개 딥-16 STC15W201S

6>.1pcs 전원 소켓

7>.1 개 4P 수컷 핀

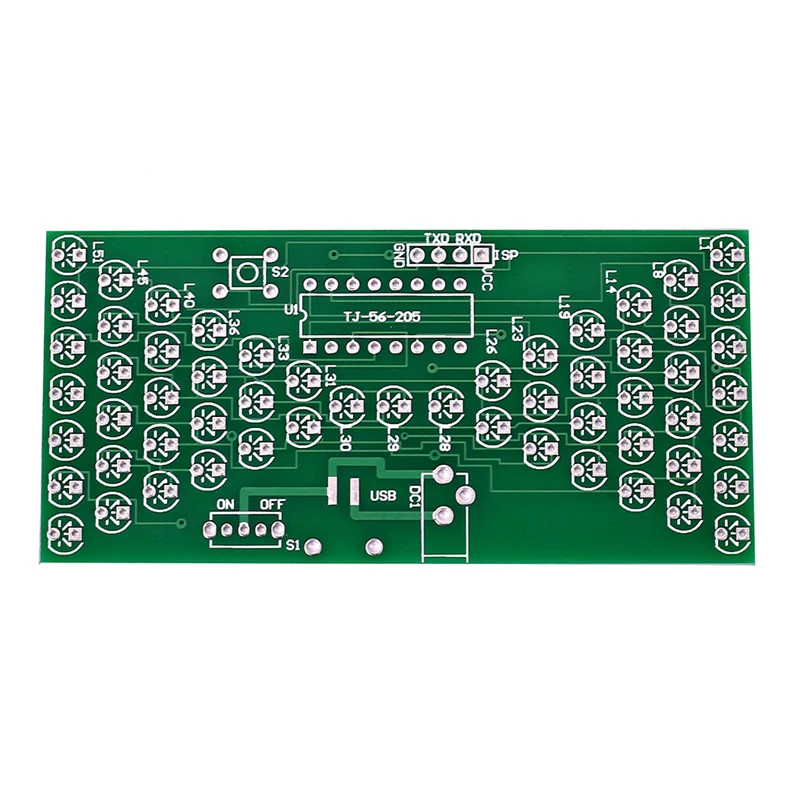

8>.1 개 PCB
