1. 소개:

SCL-8 흡음과 라이트 컨트롤러. Led는 자동 잠금 스위치로 사운드 및 포토 레지스터 센서 및 스위치 제어 상태로 제어 할 수 있습니다.

2. 매개 변수:

1>. 모델: SCL-8

2>. 작동 전압: DC 5V

3>. 작업 전류: 130mA

4>. 지연 시간: 약 10 초

5>. 작업 모드: 사운드 제어 및 조명 제어

6>. 작동 온도:-40 ℃ ~ 85 ℃

7>. 작동 습도: 0% ~ 95% RH

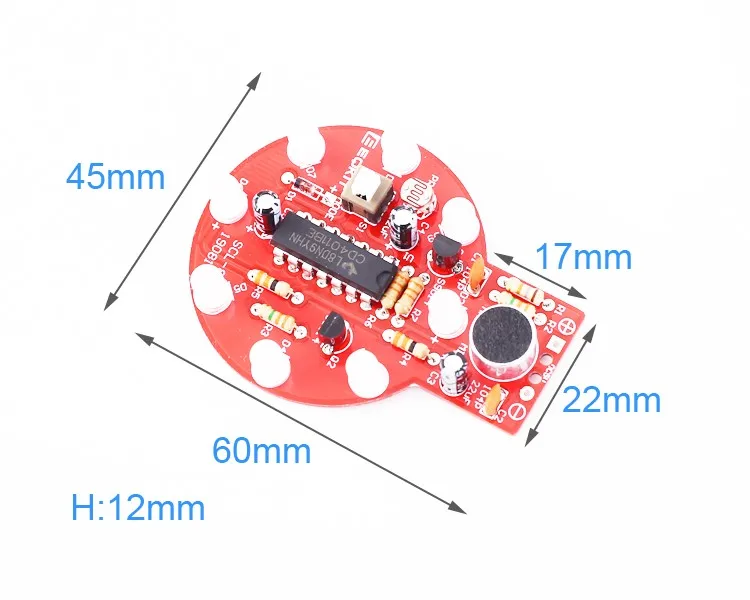

8>. 크기 (설치):60*45*12mm

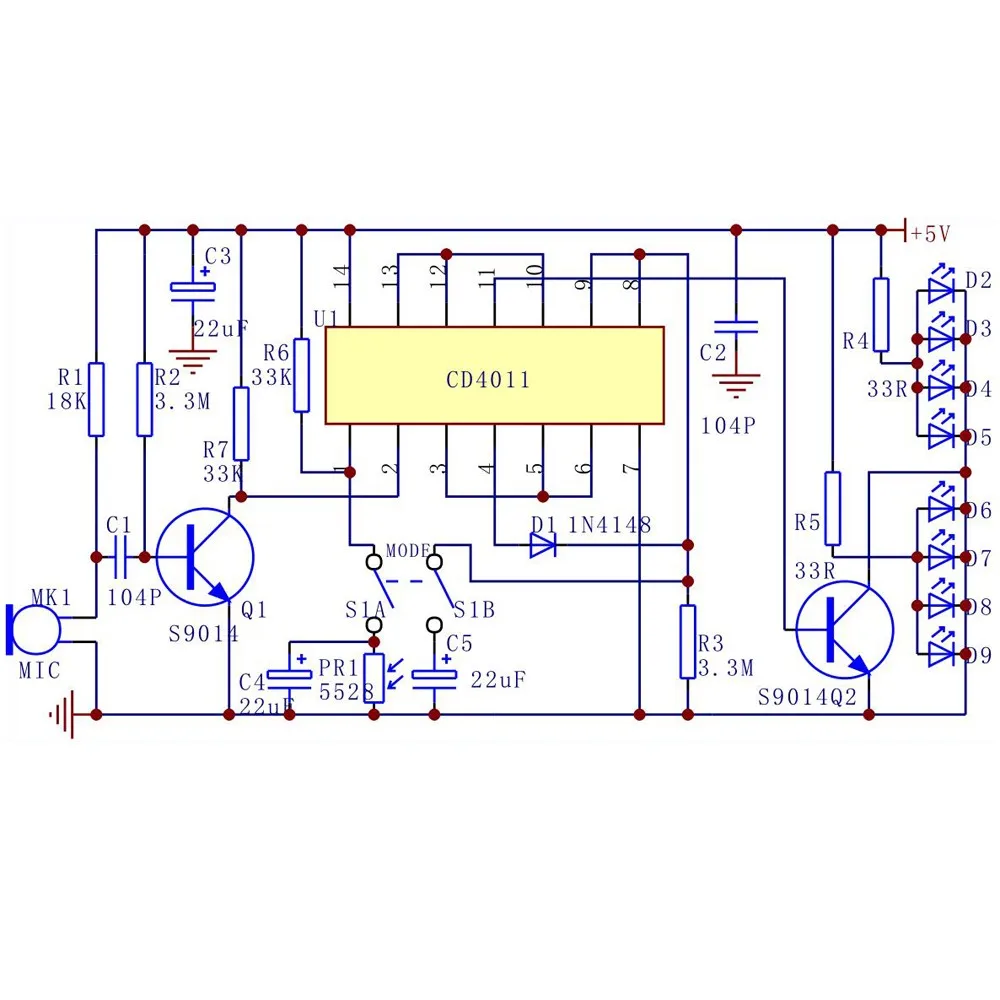

3. 작업 모드:

1>. 사운드 제어 LED 램프:

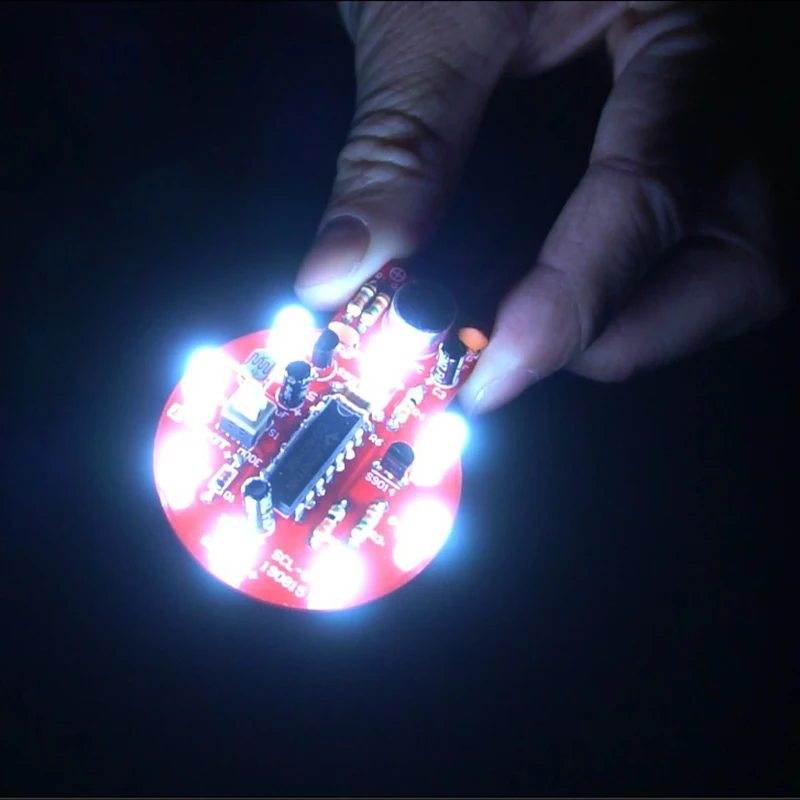

1.1>. 마이크 근처에 소리가 있으면 LED 8 개가 켜집니다.

1.2>. 이 기능은 빛의 영향을받지 않고 정상적으로 작동 할 수 있습니다.

1.3>. 자동 잠금 스위치를 눌러야합니다.

2>. 조명 제어 지연 LED 램프:

2.1>. 어두운 환경에서 마이크 근처에 소리가 나면 8 개의 led가 켜집니다. 약 10 초 후에 꺼집니다.

2.2>. 밝은 환경에서는 작동하지 않습니다.

2.3>. 해제 자동 잠금 스위치가 필요합니다.

2.4>. 참고: 지연 시간을 조정할 수 없습니다.

4. 설치 팁:

1>. 사용자는 처음에 용접 도구를 준비해야합니다.

2>. 설치가 완료 될 때까지 인내심을 가지십시오.

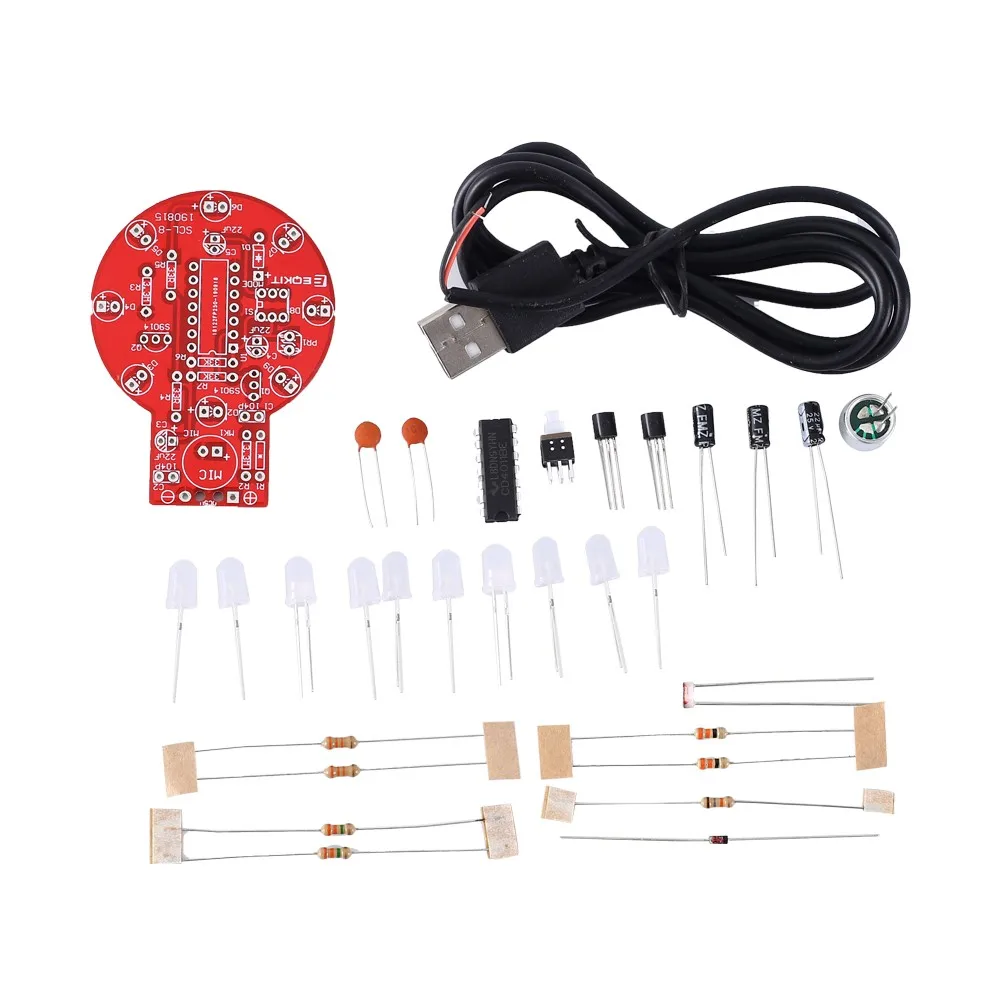

3>. 패키지는 DIY 키트입니다. 사용자가 완료해야합니다.

4>. 납땜 인두는 오랜 시간 (1.0 초) 부품을 만질 수 없습니다. 그렇지 않으면 구성 요소가 손상됩니다.

5>. 구성 요소의 양수 및 음수에주의하십시오.

6>. 엄격하게 단락을 금지하십시오.

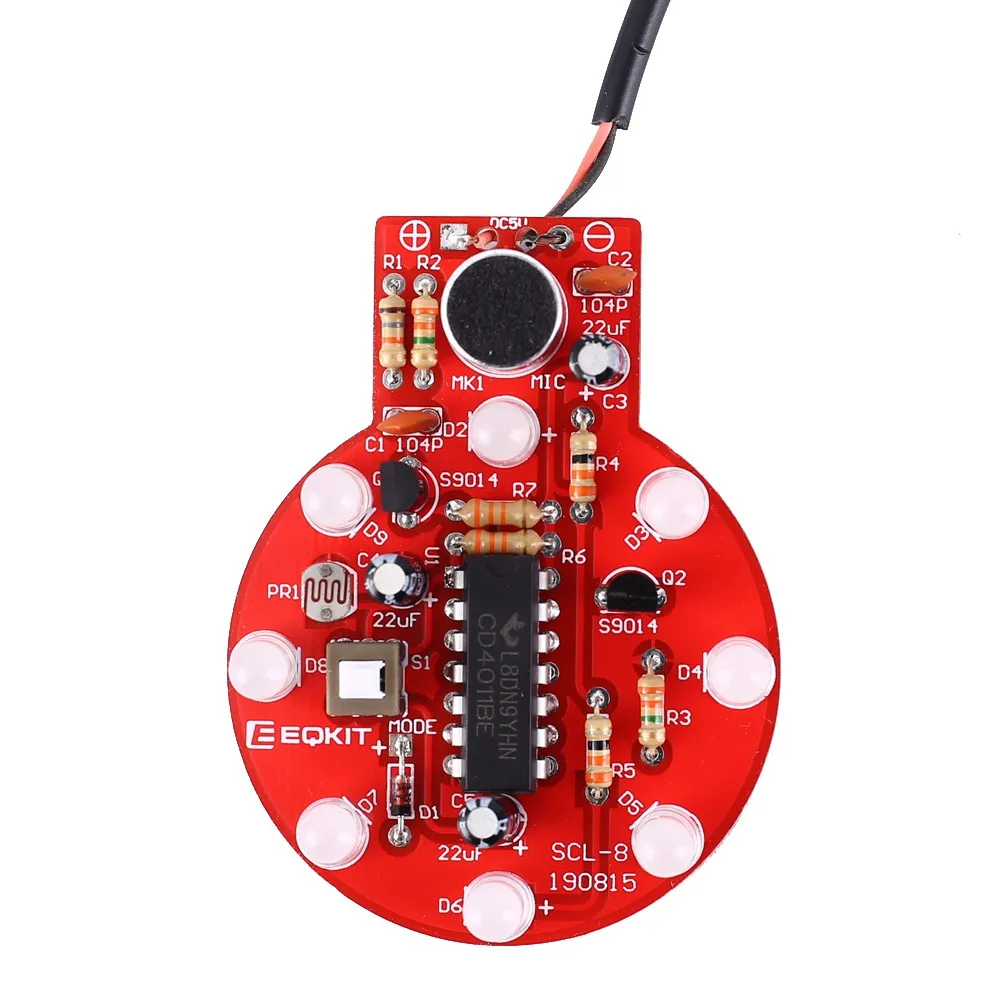

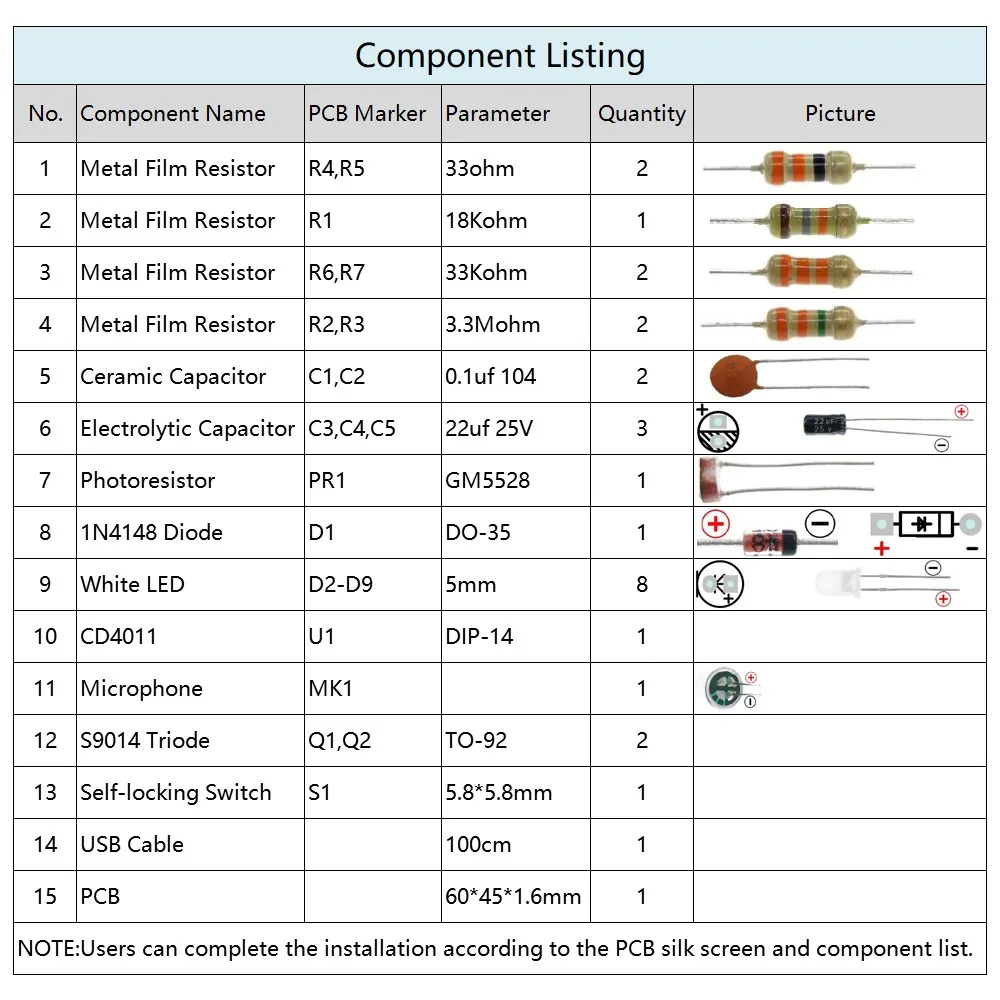

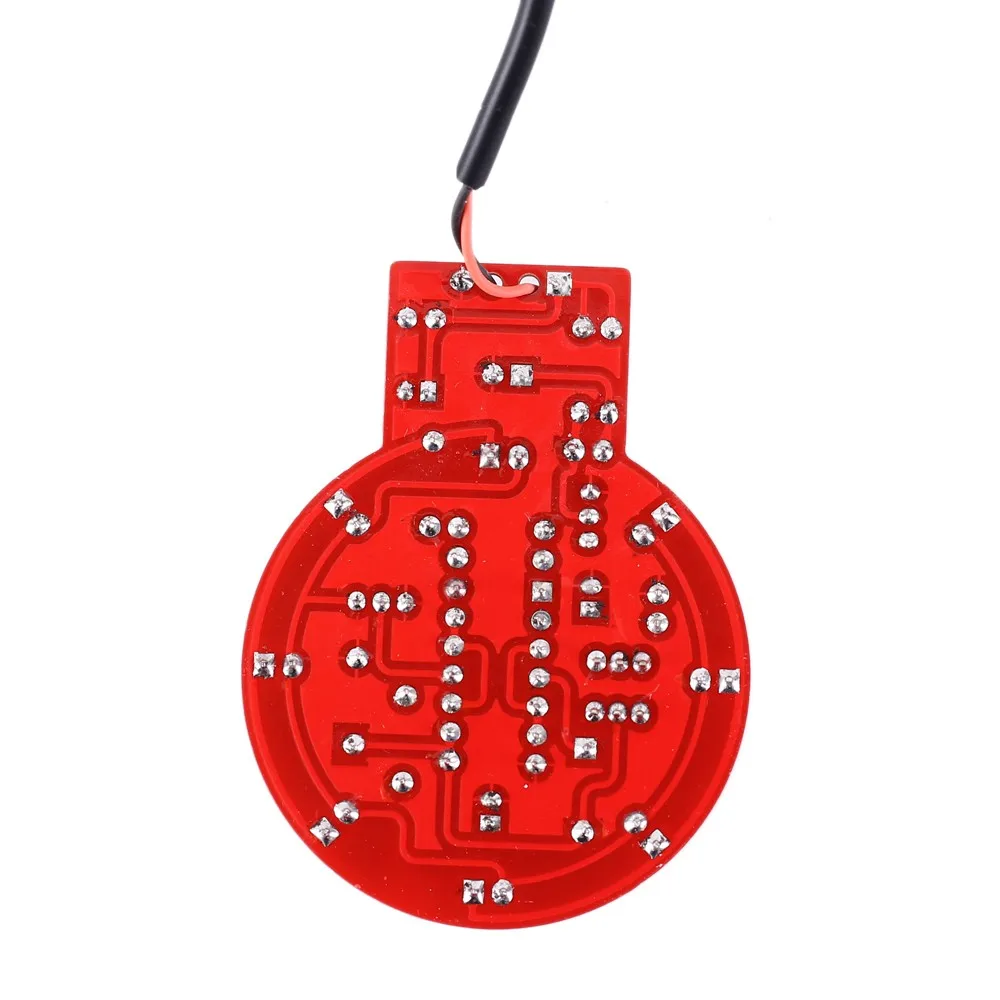

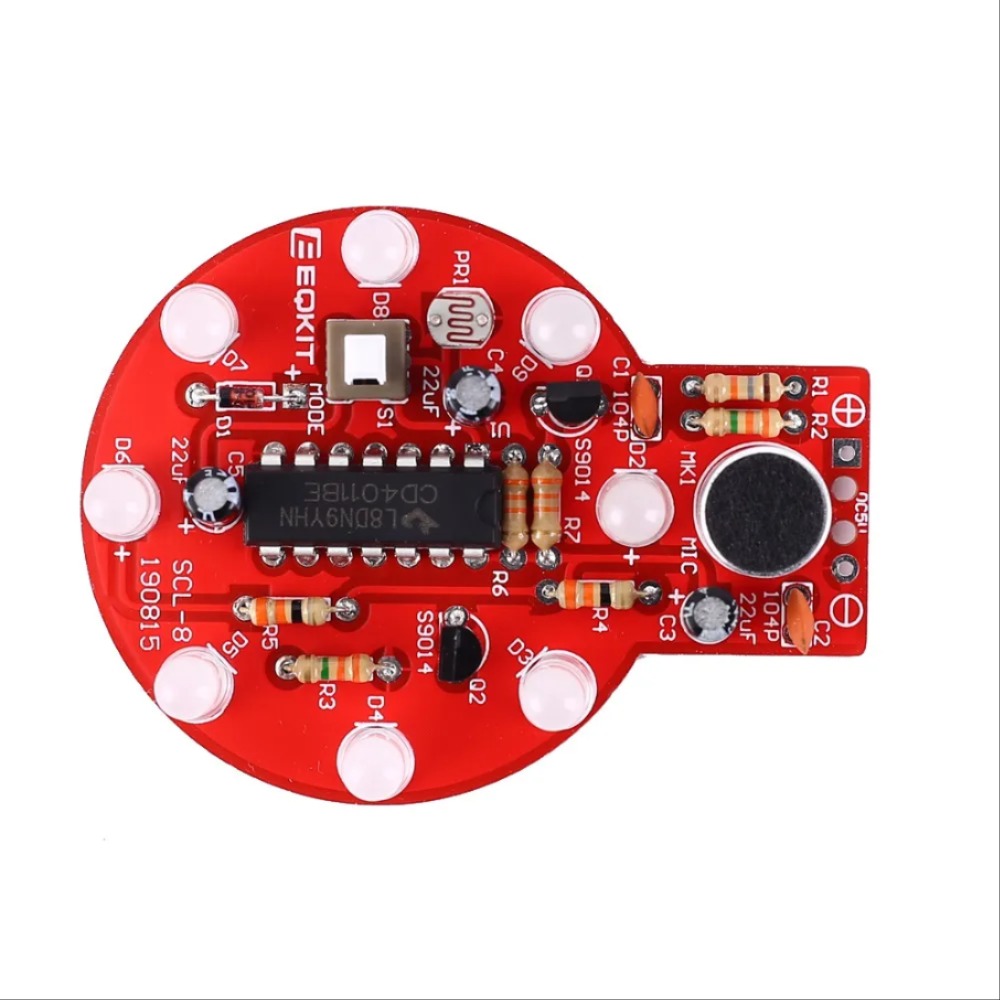

7>. 사용자는 PCB 실크 스크린 및 구성 요소 목록으로 설치를 완료 할 수 있습니다.

8>. 사용자는 지정된 규칙에 따라 led를 설치해야합니다. 그렇지 않으면 일부 led가 켜지지 않습니다.

9>. 특히 복잡한 구성 요소를 설치하십시오.

10>. 모든 구성 요소가 올바른 방향과 올바른 위치에 있는지 확인하십시오.

11>. 설치를 시작하기 전에 설치 설명서를 읽는 것이 좋습니다.

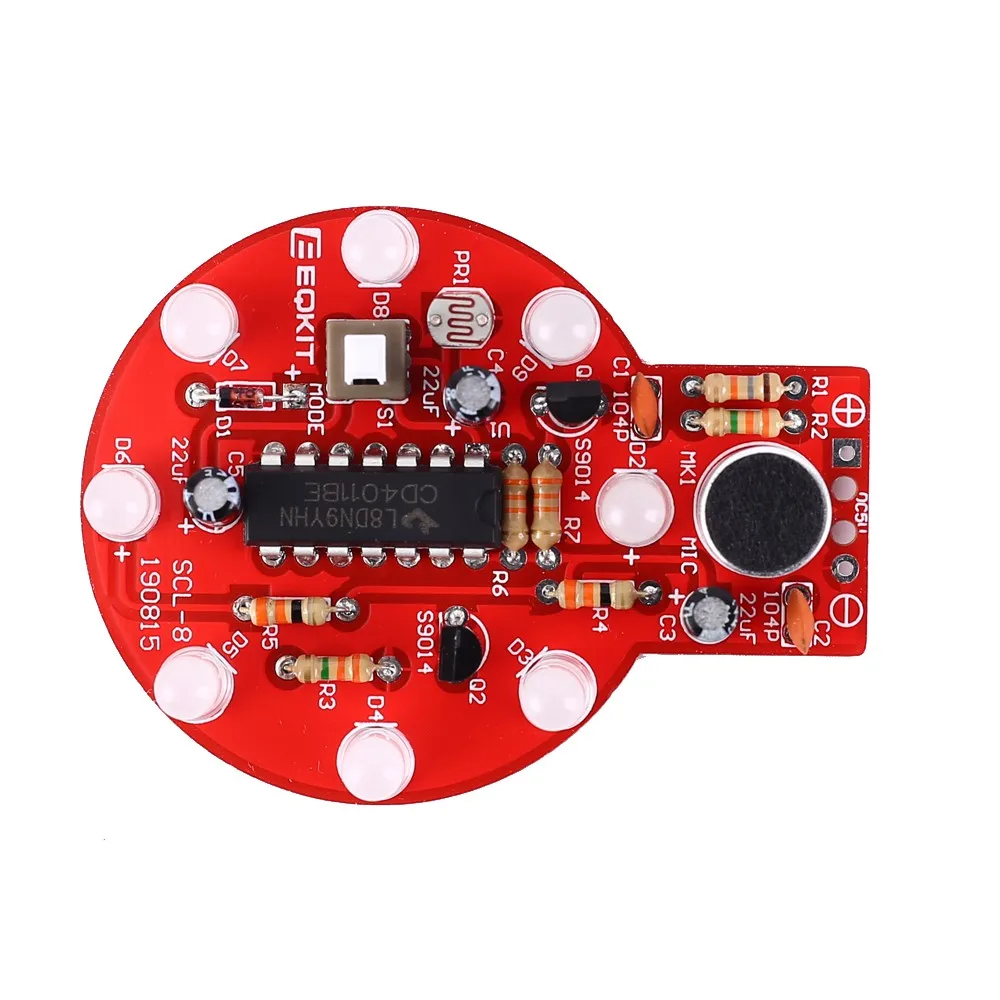

5. 설치 단계:

1 단계: R4 및 r5 에 33ohm 금속 필름 저항기 2 개 설치.

2 단계: 18Kohm 금속 필름 저항기 1 개 설치 r1.

3 단계: R6 및 r7 에 33Kohm 금속 필름 저항기 2 개 설치.

4 단계: R2 및 r3 에 3.3Mohm 금속 필름 저항기 2 개 설치.

5 단계: d1 에 DO-35 802.11 다이오드 1 개 설치. 구성 요소의 양수 및 음수에주의하십시오.

6 단계: C1 및 c2 에 0.1 미크로포맷 104 세라믹 커패시터 2 개 설치.

7 단계: pr1 에 GM5528 포토 레지스터 센서 1 개 설치.

8 단계: Q1 과 q2 에-92 S9014 3 극관에 2 개를 설치합니다.

9 단계 mk1 에 1pcs 마이크 설치. 구성 요소의 양수 및 음수에주의하십시오.

10 단계: 3pcs 22 미크로포맷 25V 전해 커패시터 at C3,C4,C5.Pay 관심을 긍정적이고 부정적인 구성. 긴 핀 긍정적 핀.

11 단계: D2 ~ d9 에 5mm 흰색 LED 8 개 설치 구성 요소의 포지티브와 네거티브에주의하십시오. 긴 핀은 포지티브 핀입니다.

12 단계: 1pcs DIP-14 CD4011 을 u1 에 설치하십시오. 설치 방향에주의하십시오.

13 단계: s1 에 5.8*5.8mm 자동 잠금 스위치 1 개를 설치하십시오. 설치 방향에주의하십시오.

14 단계: 입력 작업 전압으로 USB 1 개를 설치하십시오.

15 단계: 테스트 및 응용 프로그램.
