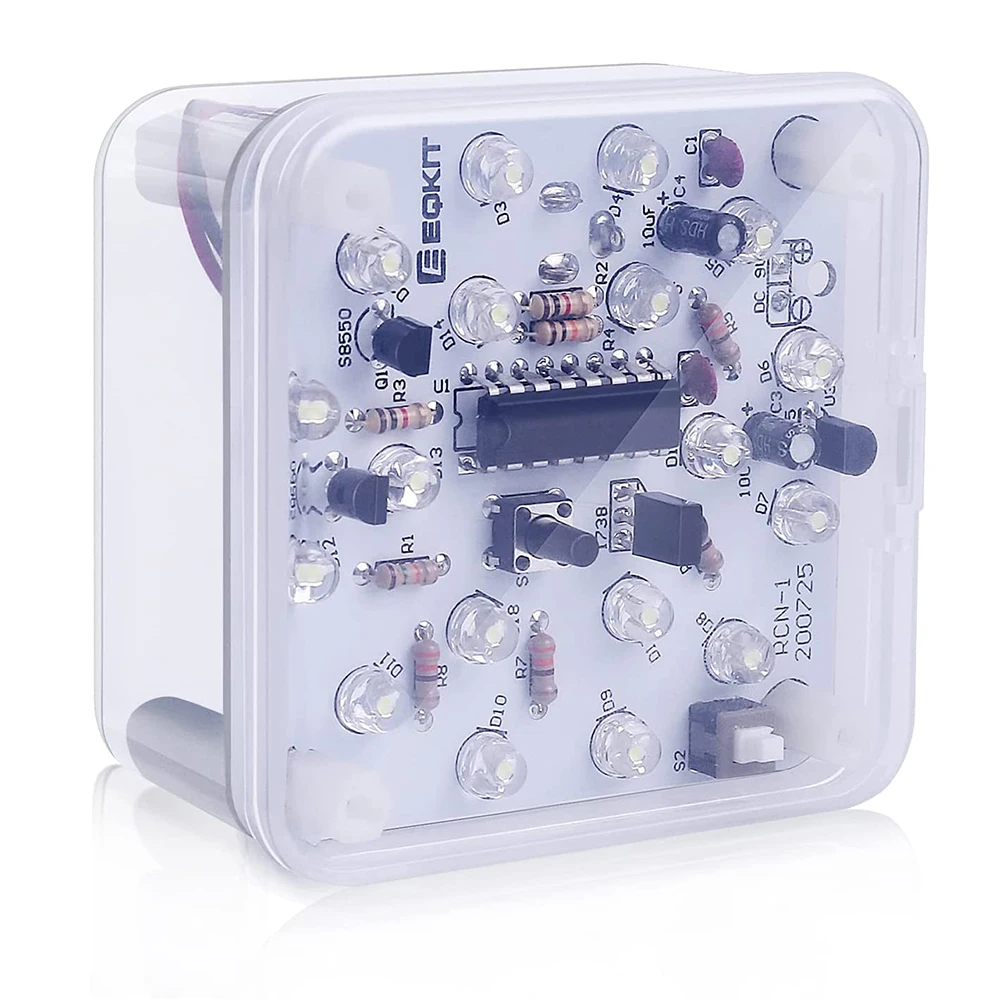

야간 조명 DIY 키트 DC 9-12V 적외선 원격 제어 램프 백색 LED 조명 듀얼 기어 밝기 조정 가능한 야간 조명 전자 제품군

1. 소개:

RCN-1 DC 9V-12V 적외선 원격 제어 DIY 키트입니다. 사용자는 적외선 리모콘을 사용하여 18 개 흰색 LED로 램프를 켜거나 끌 수 있습니다.

2. 기능:

1>.18pcs 강조 LED

2>. 완벽한 간단한 회로

3>. 두 위치 밝기 제어

4>.DIY 핸드 납땜

5>. 적외선 원격 제어

3. 매개 변수:

1>. 제품 이름: RCN-1 IR 제어 램프 DIY 키트

2>. 제품 번호: RCN-1

3>. 작업 전압: DC 9V-12V

4>. 작업 전류: 30mA

5>. 전원 유형: 5.5mm 전원 소켓 또는 9V 배터리 (포함되지 않음!)

6>. 작업 모드: 스위치 또는 적외선 원격 제어

7>. 색상: 흰색 LED

8>. 작업 온도:-40 ℃ ~ 85 ℃

9>. 작업 습도: 5% ~ 85% RH

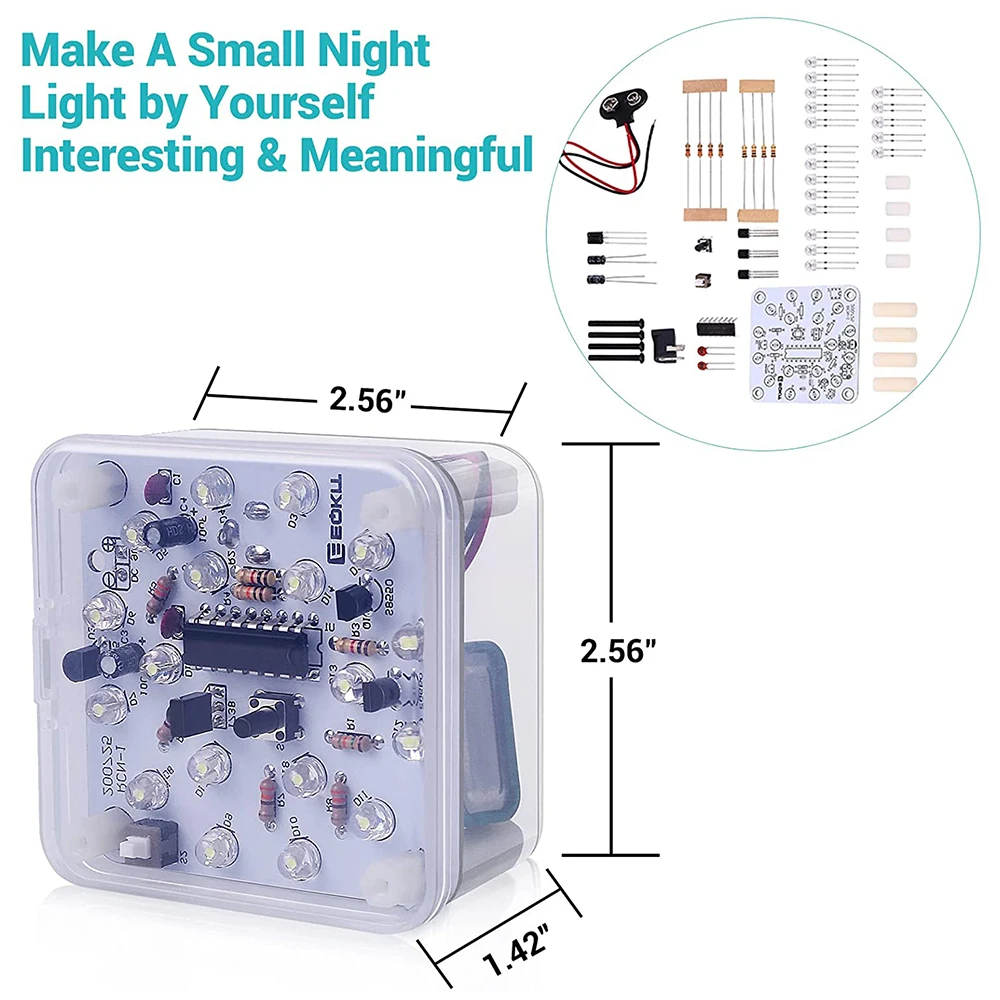

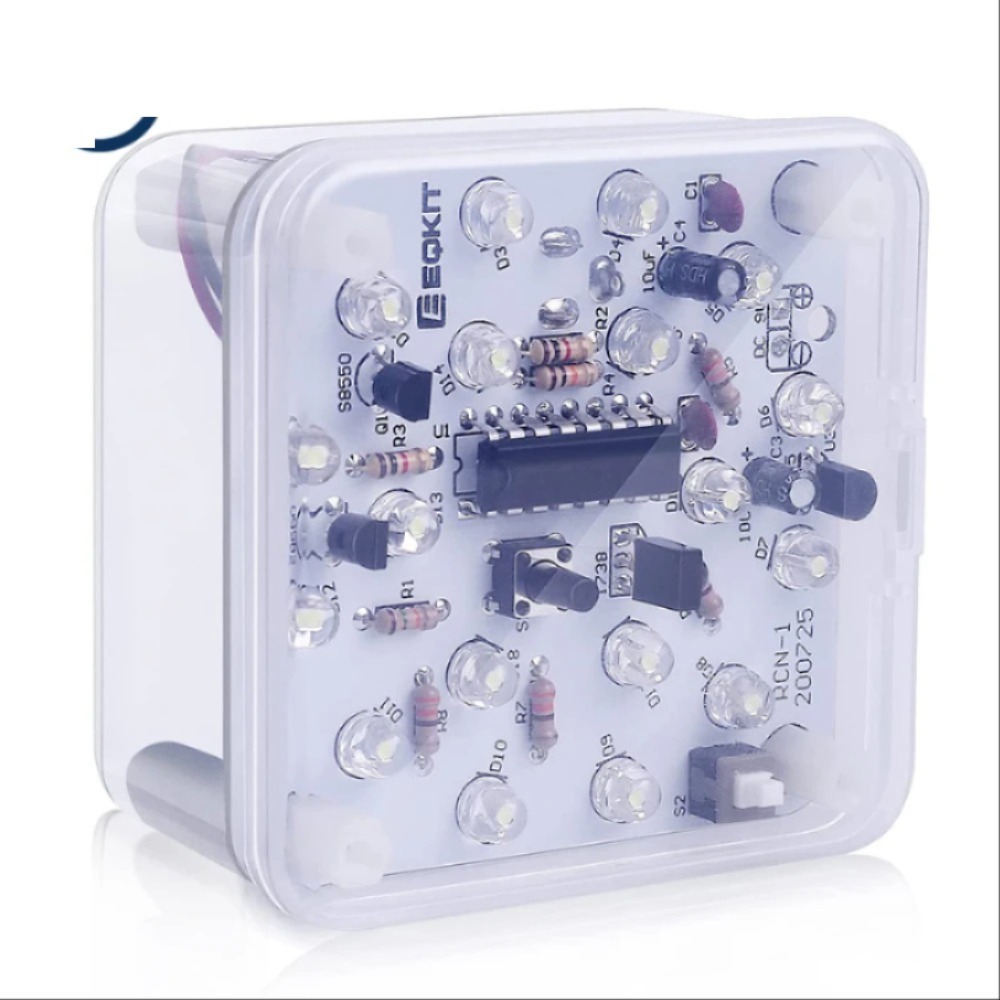

10>. 크기 (설치):65*65*36mm

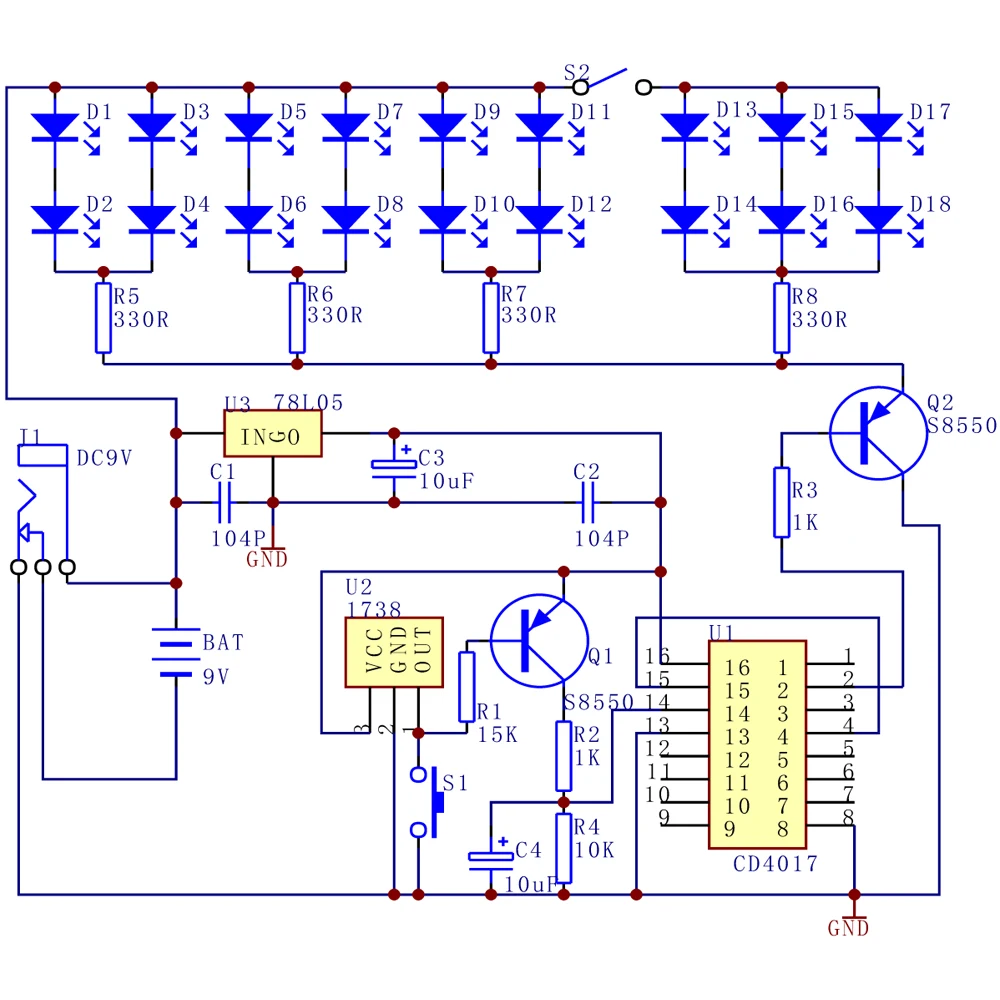

4. 기능:

1>.S1 검정색 버튼은 램프를 켜거나 끄는 데 사용됩니다.

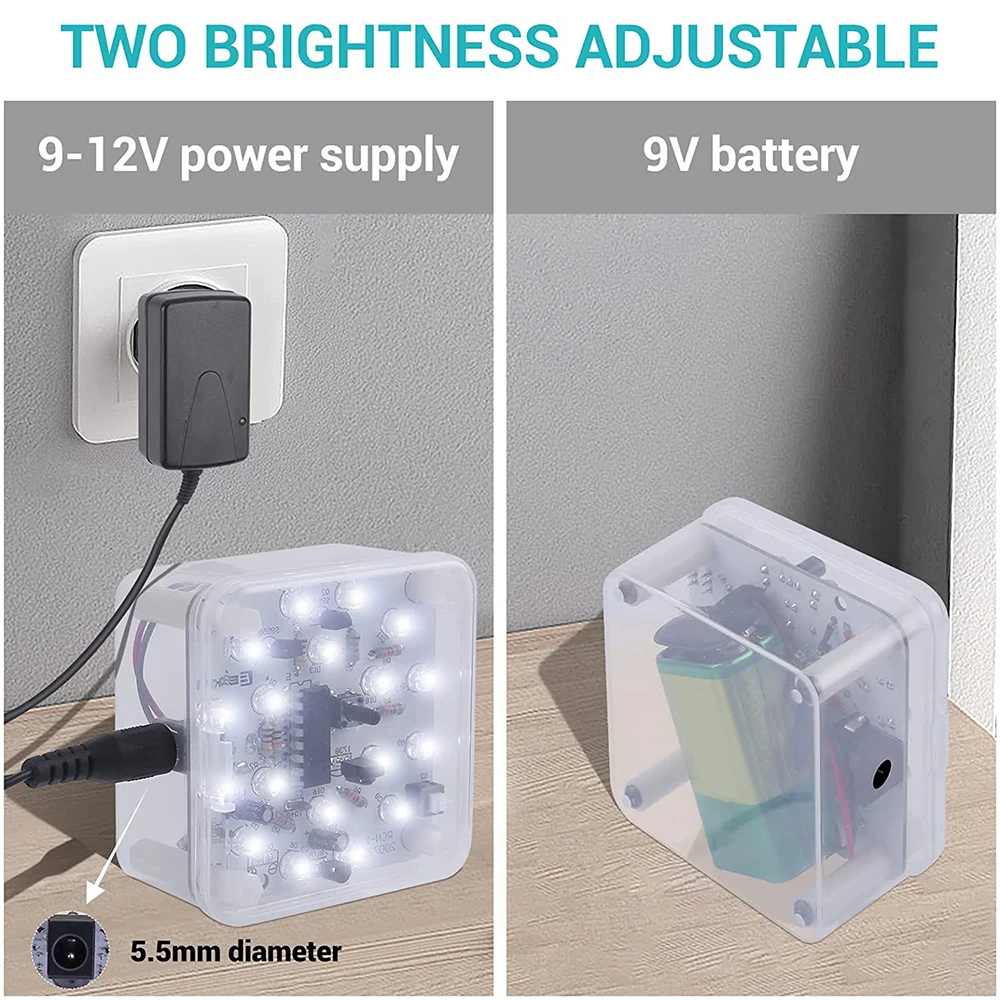

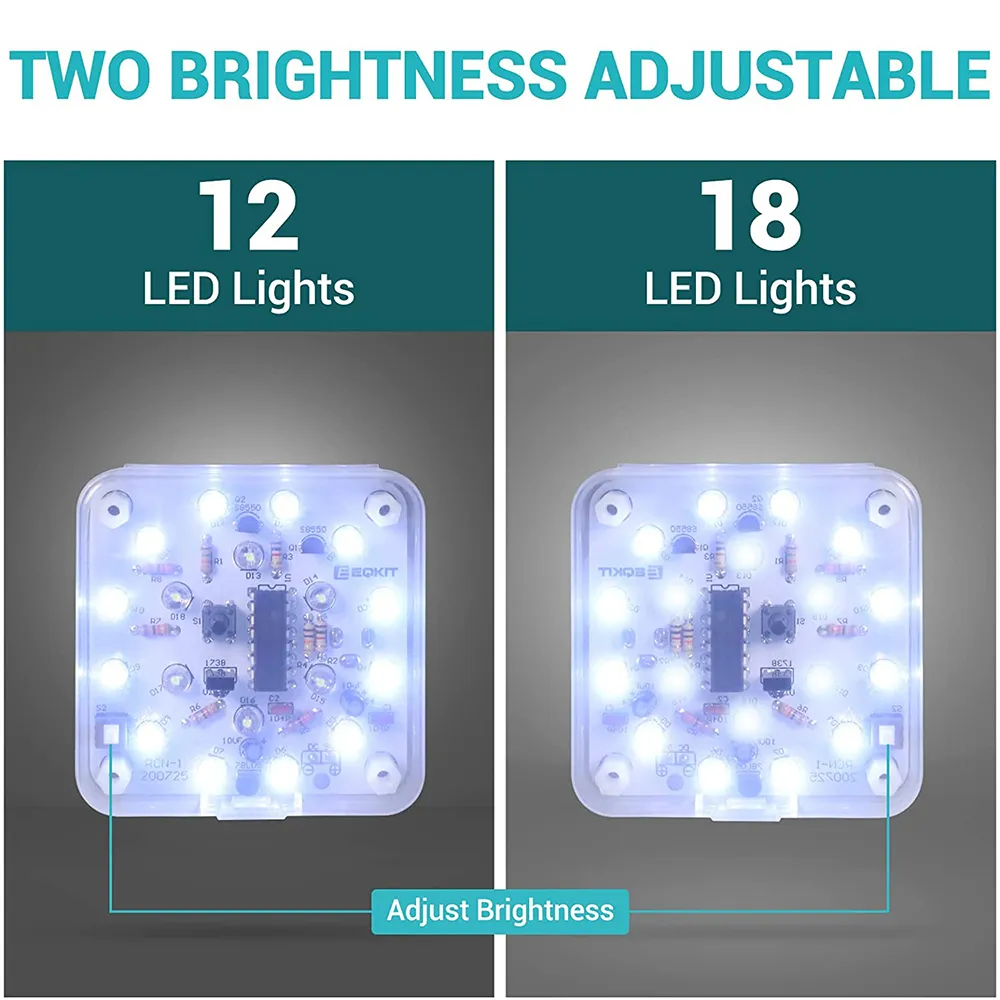

2>.S2 자동 잠금 스위치는 LED 밝기를 변경하는 데 사용됩니다. 12 개 LED가 켜지거나 18 개 LED가 켜집니다.

3>. 램프를 켜거나 끄는 적외선 리모컨.

5. 신청:

1>. 용접 기술 훈련

2>. 학생 학교

3>.DIY 생산

4>. 프로젝트 디자인

5>. 전자 경쟁

6>. 선물을주는

7>. 공예품 컬렉션

8>. 가정 장식

9>. 기념품 수집

10>. 졸업 디자인

11>. 명절 선물

6. 설치 팁:

1>. 사용자는 먼저 용접 도구를 준비해야합니다.

2>. 설치가 완료 될 때까지 기다려주십시오.

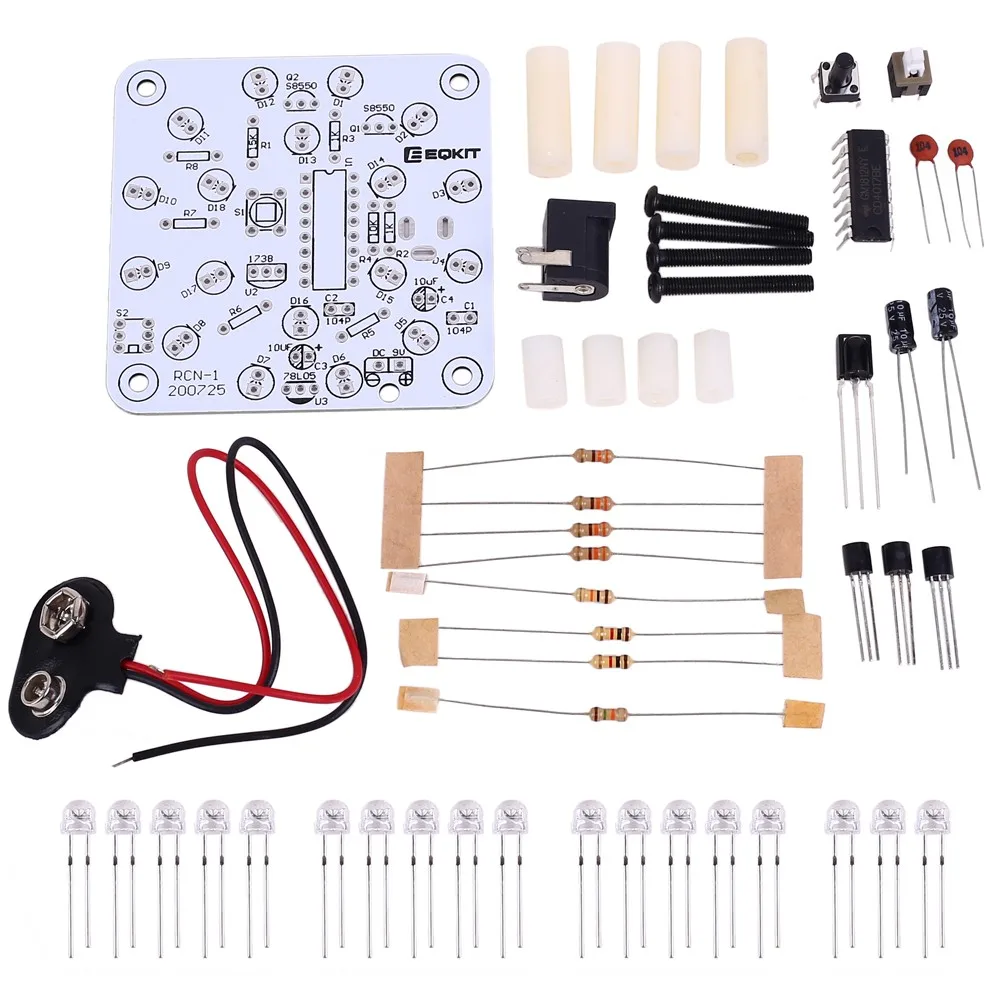

3>. 패키지는 DIY 키트입니다. 필요 완료 사용자에 의한 설치.

4>. 납땜 인두가 장시간 (1.0 초) 부품을 만질 수 없습니다. 그렇지 않으면 부품이 손상됩니다.

5>. 구성 요소의 긍정과 부정에주의하십시오.

6>. 단락을 엄격히 금지합니다.

7>. 사용자는 지정된 규칙에 따라 LED를 설치해야합니다. 그렇지 않으면 일부 LED가 켜지지 않습니다.

8>. 복잡한 구성 요소를 우선적으로 설치하십시오.

9>. 모든 구성 요소가 올바른 방향과 올바른 위치에 있는지 확인하십시오.

10>. 모든 LED가 켜질 수 있는지 확인하십시오.

11>. 설치를 시작하기 전에 설치 설명서를 읽는 것이 좋습니다!!

12>. 전자 부품을 설치할 때는 정전기 방지 장갑이나 정전기 방지 손목밴드를 착용하십시오.

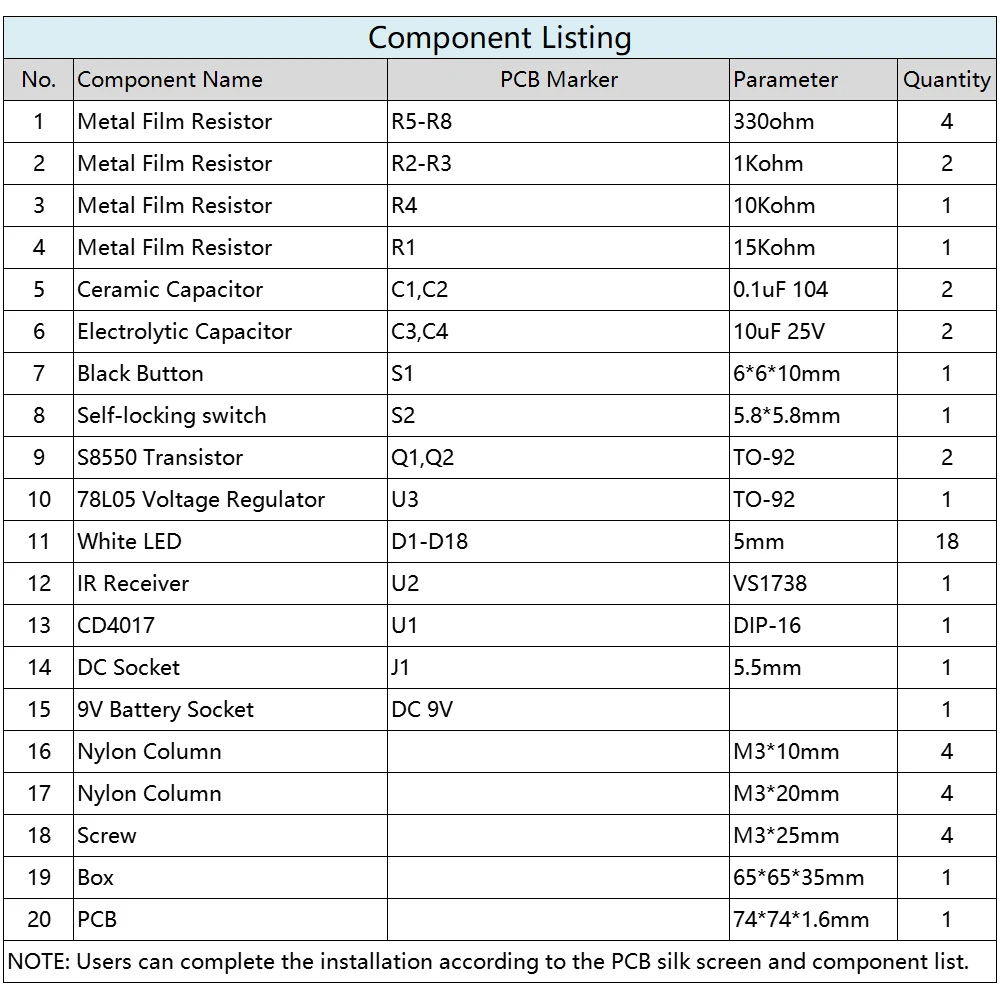

7. 설치 단계 (인내심을 가지고 설치하십시오!!!):

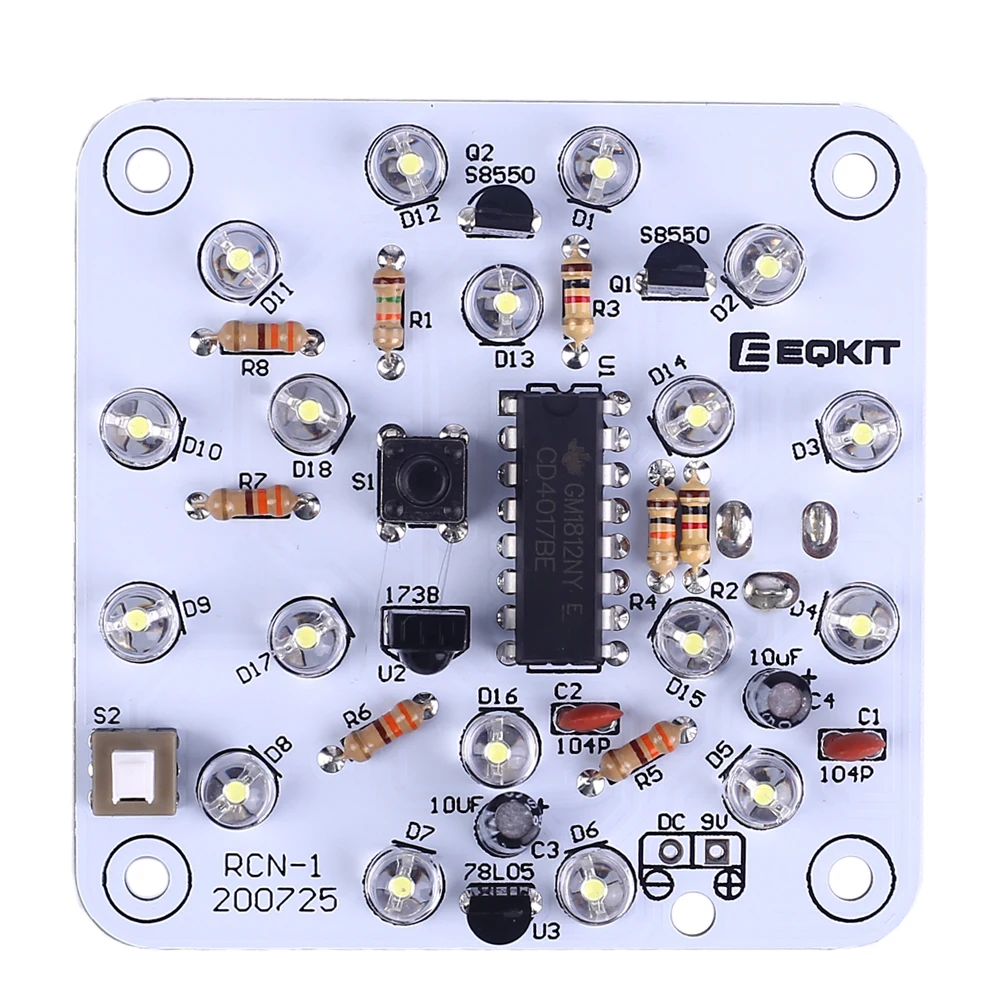

1>. 단계 1: R5-R8 4 개 330ohm 금속 필름 저항기를 설치합니다.

2>. 2 단계: R2,R3 에 2 개 1Kohm 금속 필름 저항기를 설치하십시오.

3>. 3 단계: R4 에 1 개 10Kohm 금속 필름 저항기를 설치하십시오.

4>. 4 단계: R1 에 1 개 15Kohm 금속 필름 저항기를 설치하십시오.

5>. 5 단계: 직사각형 패드 (양극) 에 삽입 된 D1-D18.The 긴 핀에 18pcs LED를 설치하십시오. 더 짧은 핀이 원형 패드에 삽입됩니다.

6>. 단계 6: C1,C2 에 uF 104 세라믹 커패시터 0.1 2 개 설치

7>. 7 단계: U3 에 1 개 TO-92 78L05 전압 조정기를 설치하십시오.

8>. 8 단계: Q1,Q2 에 TO-92 S8050 트랜지스터 2 개 설치

9>. 9 단계: U1 에 1 개 DIP-16 CD4017 IC를 설치하십시오. IC의 한쪽 끝에 표시가 있으며 IC가 놓일 수있는 PCB에 표시가 있습니다. 이 두 마크는 서로 일치하며 IC의 설치 방향을 지정하는 데 사용됩니다.

10>. 10 단계: C3,C4 에 2 개 10uF 25V 전해 커패시터 설치 양극과 음극을 구별하도록 주의하십시오. 긴 핀은 양극입니다. 더 긴 핀이 직사각형 패드에 삽입됩니다.

11>. 11 단계: S1 에 1 개 6*6*10mm 블랙 버튼 설치

12>. 12 단계: U2 에 1 개 TO-92 78L05 전압 조정기를 설치하십시오.

13>. 단계 13: S2 에 5.8*5.8mm 자동 잠금 스위치 1 개 설치

14>. 단계 14: 다른쪽에 J1 에 1 개 5.5mm DC 소켓을 설치합니다.

15>. 15 단계: PCB에 4 개 M3 * 10mm 및 4 개 M3 * 20mm 나일론 기둥을 설치하십시오.

16>. 16 단계: DC 9V 에 1 개 9V 배터리 소켓을 설치하십시오. 참고: 빨간색 선은 '+' 에 연결됩니다.

17>. 17 단계: 9V 배터리 (미포함) 를 설치 한 다음 램프를 놓습니다 플라스틱 쉘 그런 다음 버튼을 눌러 램프를 전환하십시오.
