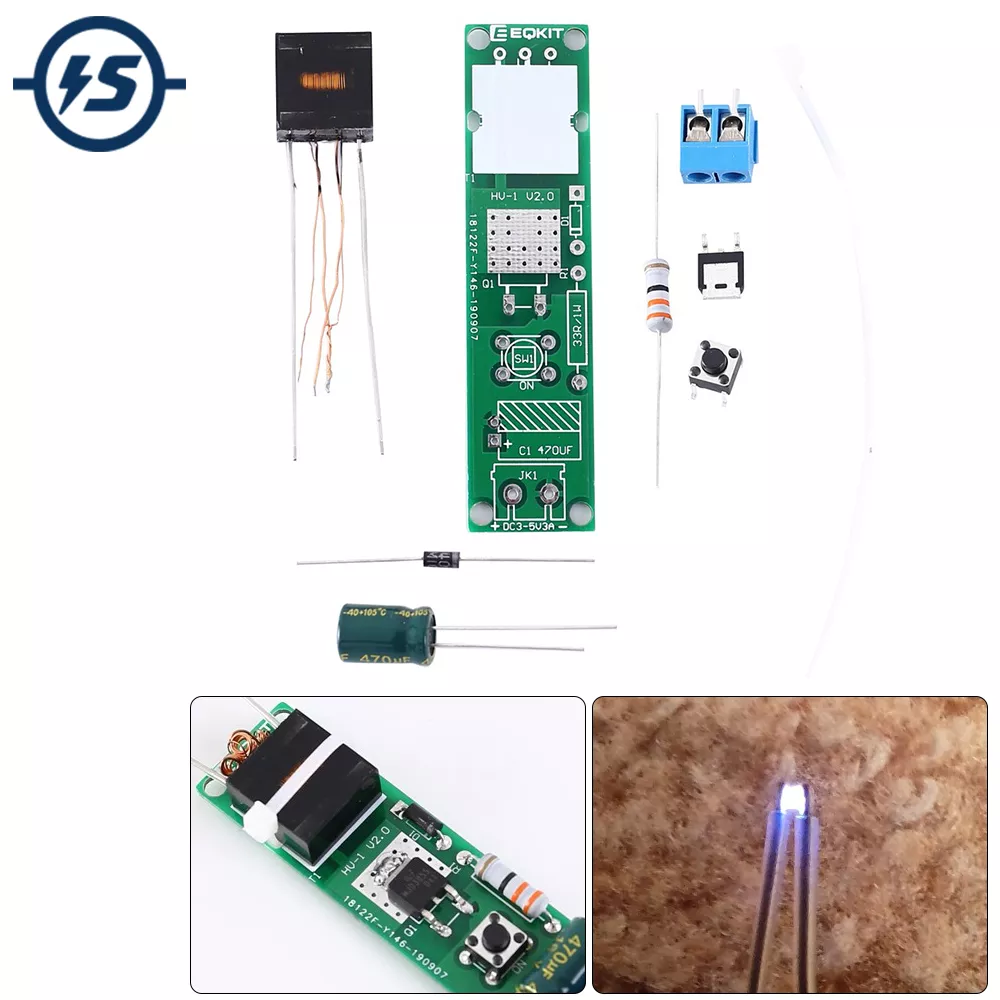

HV-1 DC 3 V-5V 아크 점화 발전기 키트 DIY 전자 담배 점화 모듈

1. 소개:

HV-1 고전압 인버터 10 초 동안 고전압 아크 생성 할 수 있습니다. 그것은 전자 점화, 담배 라이터 등에 사용할 수 있습니다.

2. 매개 변수:

1>.Name:HV-1

2>. 모델: HV-1

3>. 작동 전압: DC 3V-5V

4>. 입력 전류: 3A

5>. 작업 전류: 2.5A (최대)

6>. 작업 유형: 자기 흥분 부스트

7>. 작업 주파수: 20KHz

8>. 아크 지속 시간: 10 초 (최대)

9>. 아크 길이: 2 ~ 4mm

10>. 작동 온도:-40 ℃ ~ 85 ℃

11>. 작동 습도: 0% ~ 95% RH

12>. 크기 (설치):71*18*14mm

삼. 설치 팁:

1>. 사용자는 처음에 용접 도구를 준비해야합니다.

2>. 설치가 완료 될 때까지 인내심을 가지십시오.

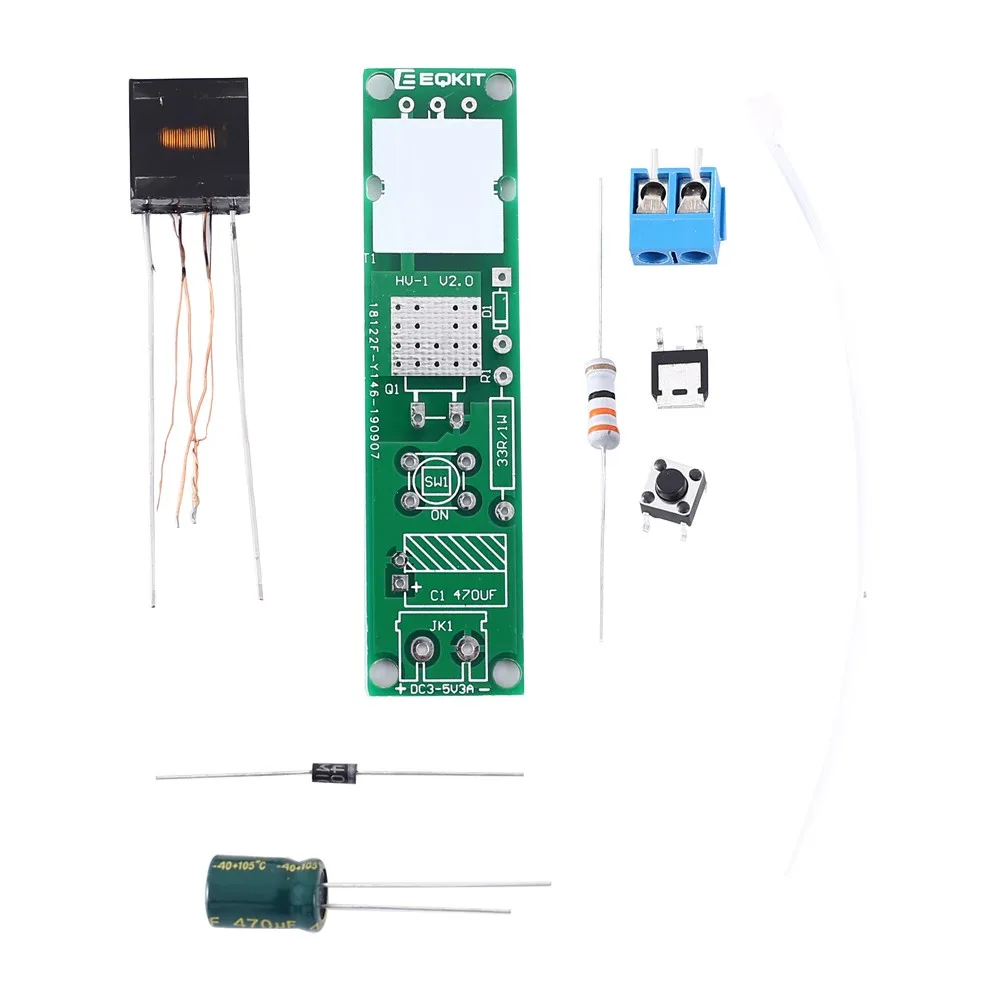

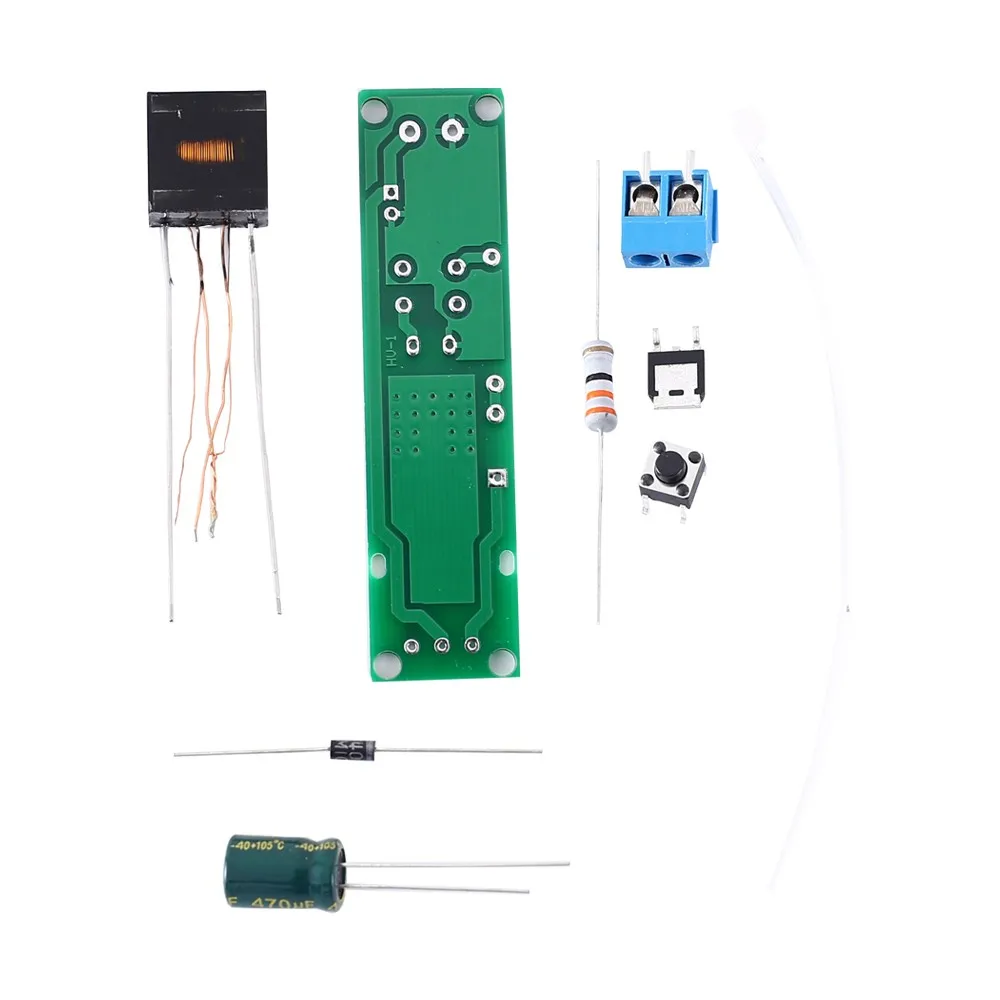

3>. 패키지는 DIY 키트입니다. 사용자가 완료해야합니다.

4>. 납땜 인두는 오랜 시간 (1.0 초) 부품을 만질 수 없습니다. 그렇지 않으면 구성 요소가 손상됩니다.

5>. 구성 요소의 양수 및 음수에주의하십시오.

6>. 엄격하게 단락을 금지하십시오.

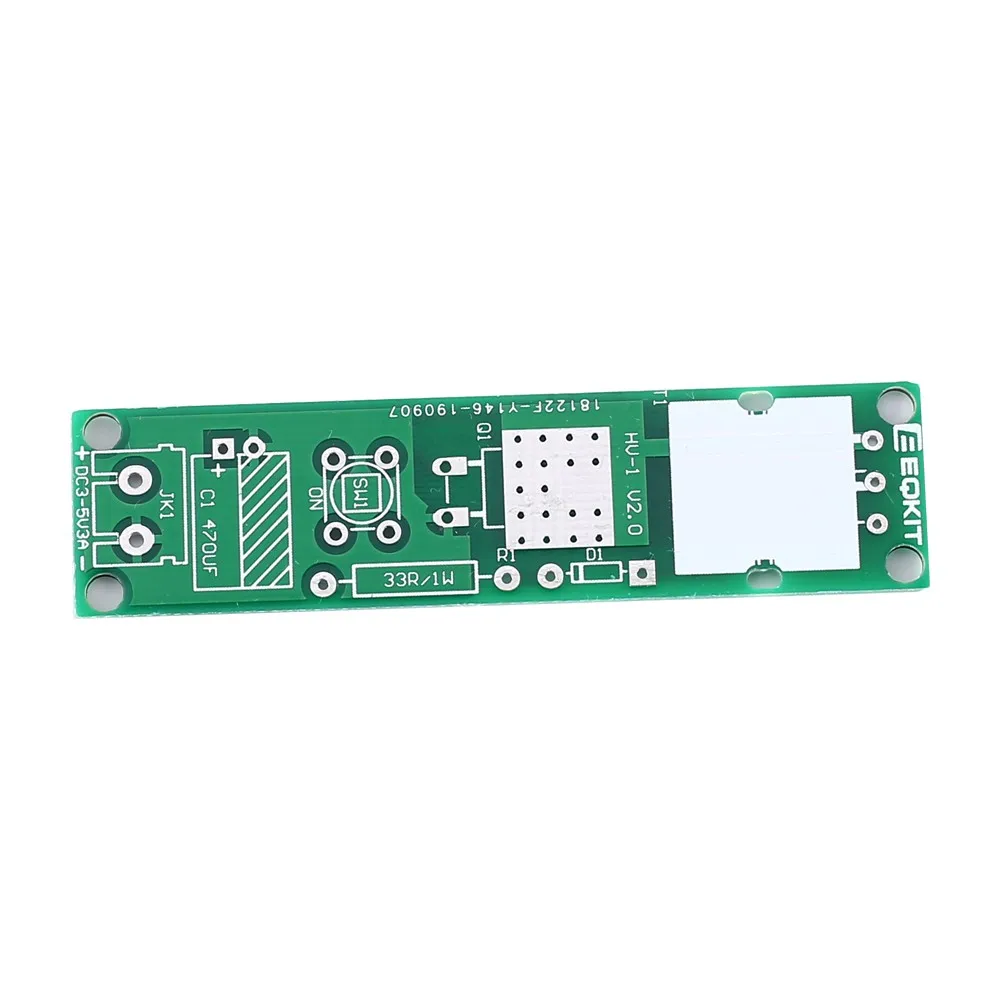

7>. 사용자는 PCB 실크 스크린 및 구성 요소 목록으로 설치를 완료 할 수 있습니다.

8>. 특히 복잡한 구성 요소를 설치하십시오.

9>. 모든 구성 요소가 올바른 방향이고 올바른 위치에 있는지 확인하십시오.

10>. 설치를 시작하기 전에 설치 설명서를 읽는 것이 좋습니다.

4. 설치 단계:

1 단계: d1 에 DO-41 1N4007 다이오드 설치, 양극과 음극에주의를 기울이고 회색 표시는 음극입니다.

2 단계: q1 에-252 MJD3055 트랜지스터를 설치합니다.

3 단계: r1 에 33ohm 1W 탄소 필름 저항기 1 개 설치.

4 단계: 4 개의 고주파 트랜지스터를 3 개의 그룹으로 분화시킵니다. 납땜은 각 와이어의 끝에 부착됩니다.

5 단계: 고주파 트랜지스터의 초과 와이어 감기.

6 단계: t1 에 고주파 트랜지스터 설치.

7 단계: 고주파 트랜지스터를 묶음으로 고정합니다.

8 단계: sw1 에 6*6*5mm 검정색 버튼 1 개 설치.

9 단계: 1 개의 470uF/16V 전해 커패시터를 c1 에 설치하십시오. 양극과 음극에주의하십시오. 긴 핀은 양극입니다.

10 단계: jk1 에 검은 색 KF-301-2P 1 개 설치.

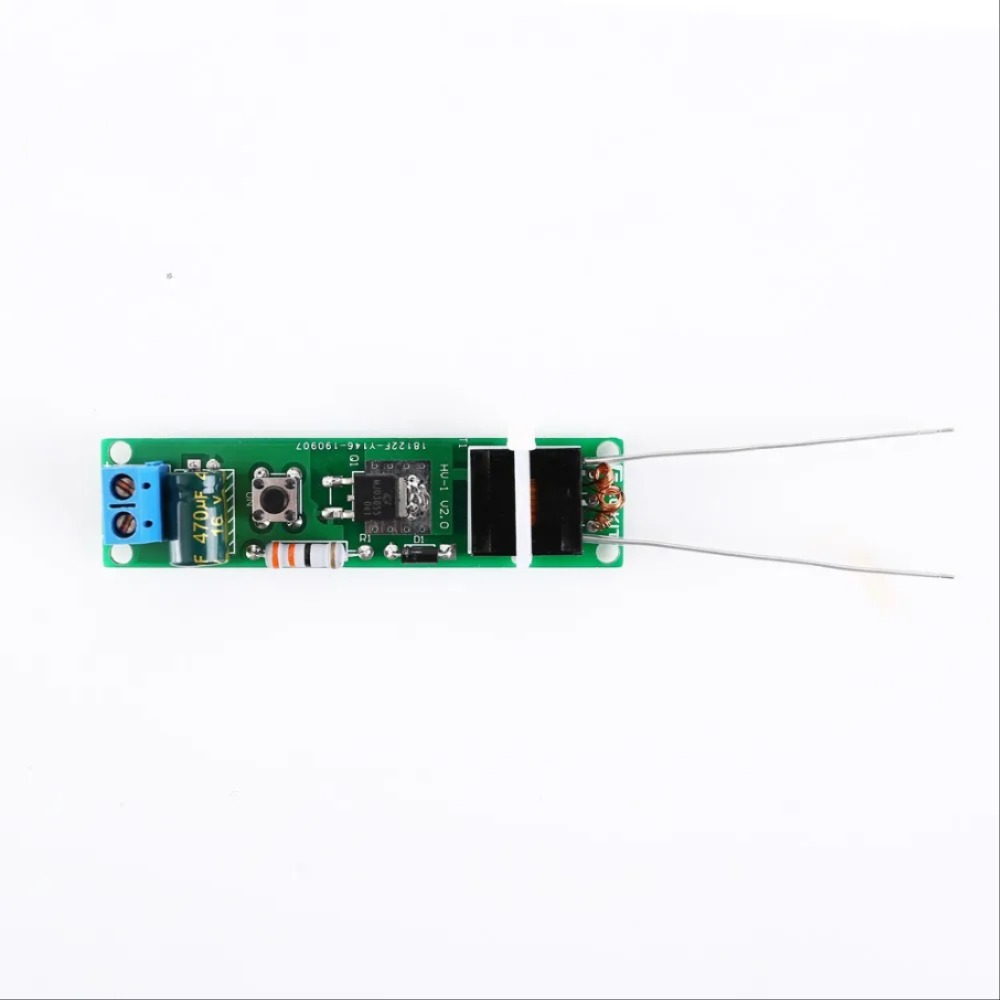

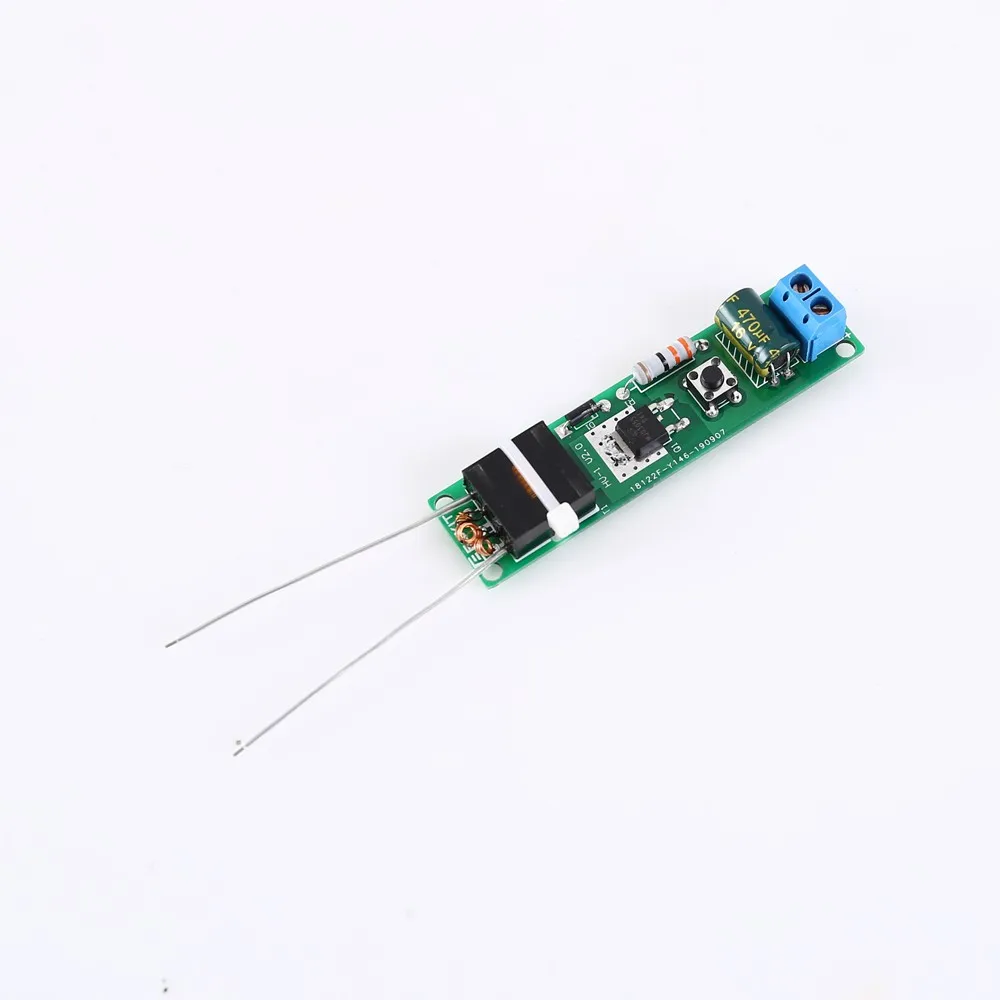

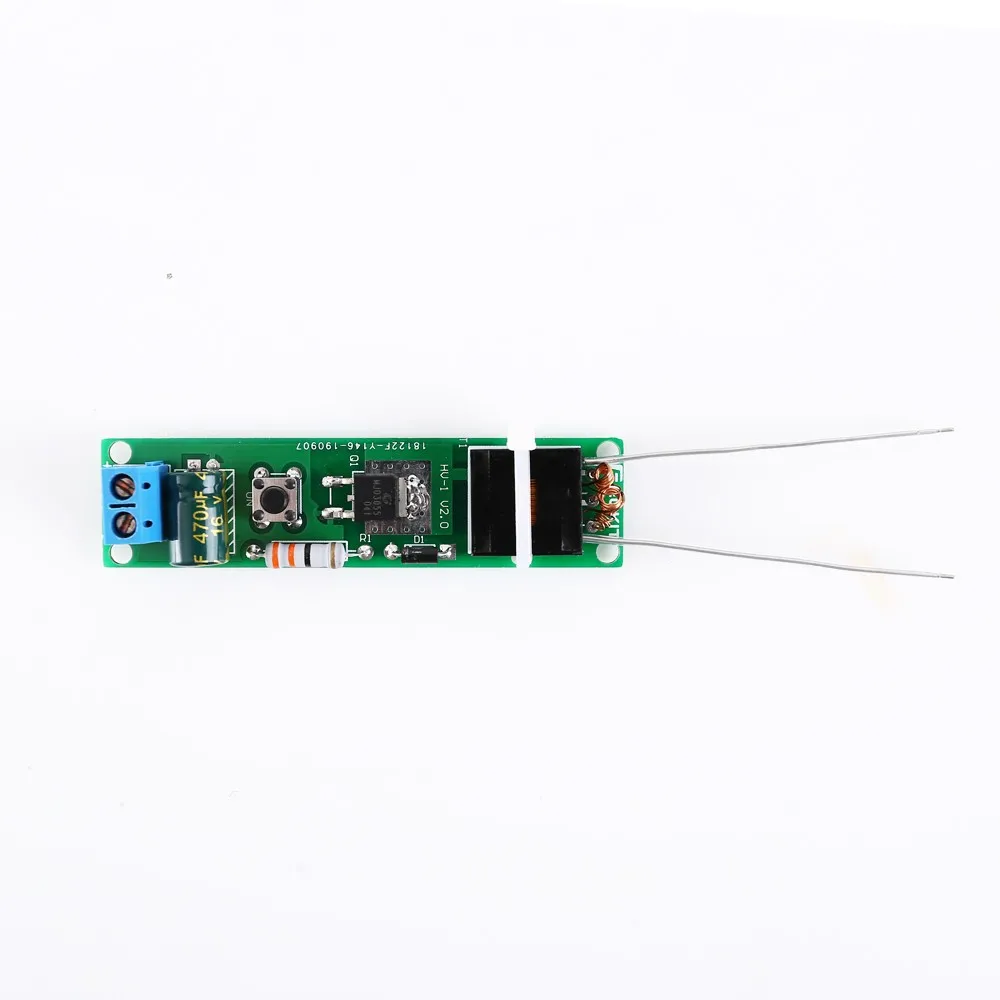

11 단계: 오른쪽 작업 전압을 연결하여 테스트 및 적용합니다.
