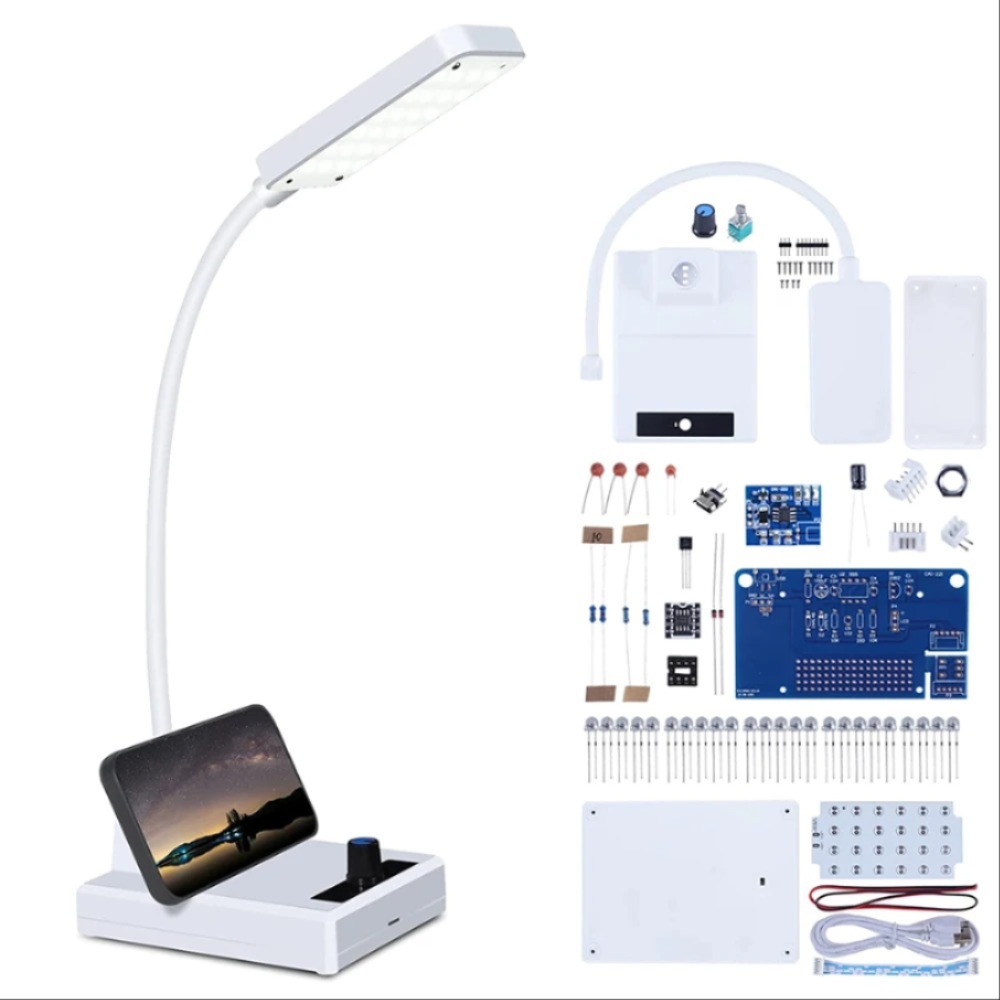

1. 소개:

CAI-221 LED 디밍 테이블 램프 DIY 키트입니다. 디자인 영감은 가정/사무실에서 일반적으로 사용되는 책상 램프에서 비롯됩니다. 24 개의 순백색 LED를 사용하며 전위차계를 통해 램프의 밝기를 조정합니다. 개인용 데스크탑 조명에 이상적입니다.

이것 사용자 회로 더 명확하게 이해하고 납땜 기술 배울 수 있는 매우 흥미로운 DIY 전자 제품입니다.

2. 기능:

1>.PWM 조정 가능한 밝기 ..

2>. 순수한 흰색 LED.

3>. 유연한 가로등 기둥.

4>. 충전식 회로.

5>.DIY 손 납땜.

3. 매개 변수:

1>. 항목 이름: CAI-221 LED 디밍 테이블 램프 DIY 키트

2>. 모델: CAI-221

3>. 작업 전압: DC 3.7V-5V

4>. 작업 현재: 1.7A

5>. 작업 전력: 8.5W

6>.LED 색 온도: 6000-8000K

7>. 광도: 20-1000LUX

8>. 밝기 조절 가능: 0%-100% PWM

9>. 램프 켜기/끄기: 예

10>. 주택 자재: 금속 + ABS

11>. 작업 온도:-20 ℃ ~ 85 ℃

12>. 작업 습도: 5% ~ 95% RH

13>. 크기 (설치됨):120*90*350mm

4. 기능:

1>. 밝기를 조절할 수 있으며, 유연한 구즈넥이 장착되어 있으며, 데스크탑 램프로 빛을 어느 방향 으로든 향하게 할 수 있습니다.

2>. 동시에 휴대 전화 보유자로도 사용할 수 있습니다.

3>. 내장 충전식 배터리로 공부, 작업, 여행 또는 정전 중에 실내 또는 실외에서 쉽게 기동 할 수 있습니다.

설치 팁:

1>. 사용자는 납땜을 준비해야합니다. 처음에는 도구.

1.1>. 납땜 인두 (<50 와트)

1.2>. 로진 코어 ("라디오") 솔더

1.3>. 와이어 커터

1.4>. 와이어 스트리퍼

1.5>. 필립스 드라이버

2>. 설치가 완료 될 때까지 기다려주십시오.

3>. 패키지는 DIY 키트입니다. 필요 완료 사용자에 의한 설치.

4>. 납땜 인두가 장시간 (1.0 초) 동안 부품을 만질 수 없으며, 그렇지 않으면 부품이 손상됩니다.

5>. 구성 요소의 긍정과 부정에주의하십시오.

6>. 단락을 엄격히 금지합니다.

7>. 복잡한 구성 요소를 우선적으로 설치하십시오.

8>. 모든 구성 요소가 올바른 방향과 올바른 위치에 있는지 확인하십시오.

9>. 전자 부품을 설치할 때는 정전기 방지 장갑이나 정전기 방지 손목밴드를 착용하십시오.

10>. 설치를 시작하기 전에 설치 설명서를 읽는 것이 좋습니다!!

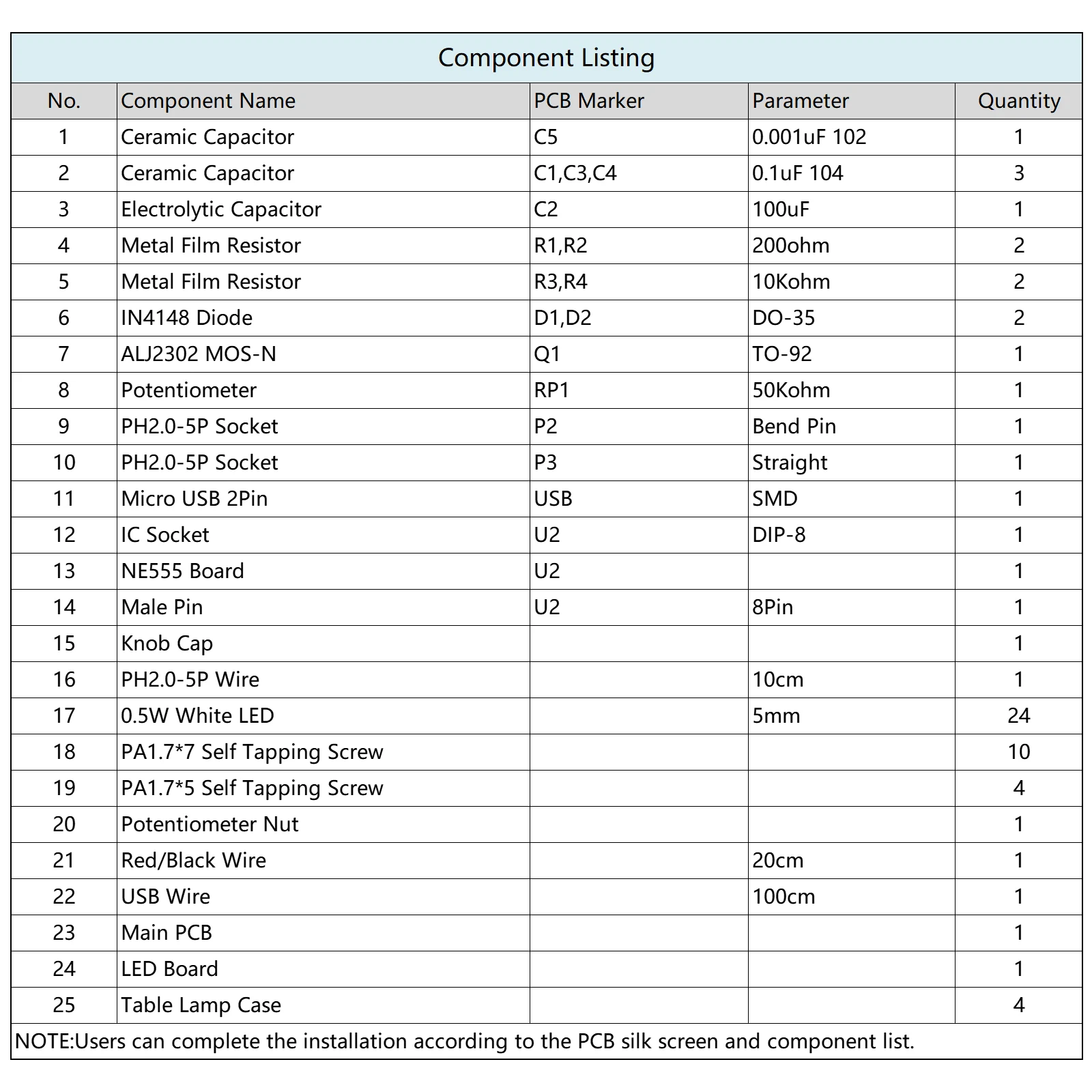

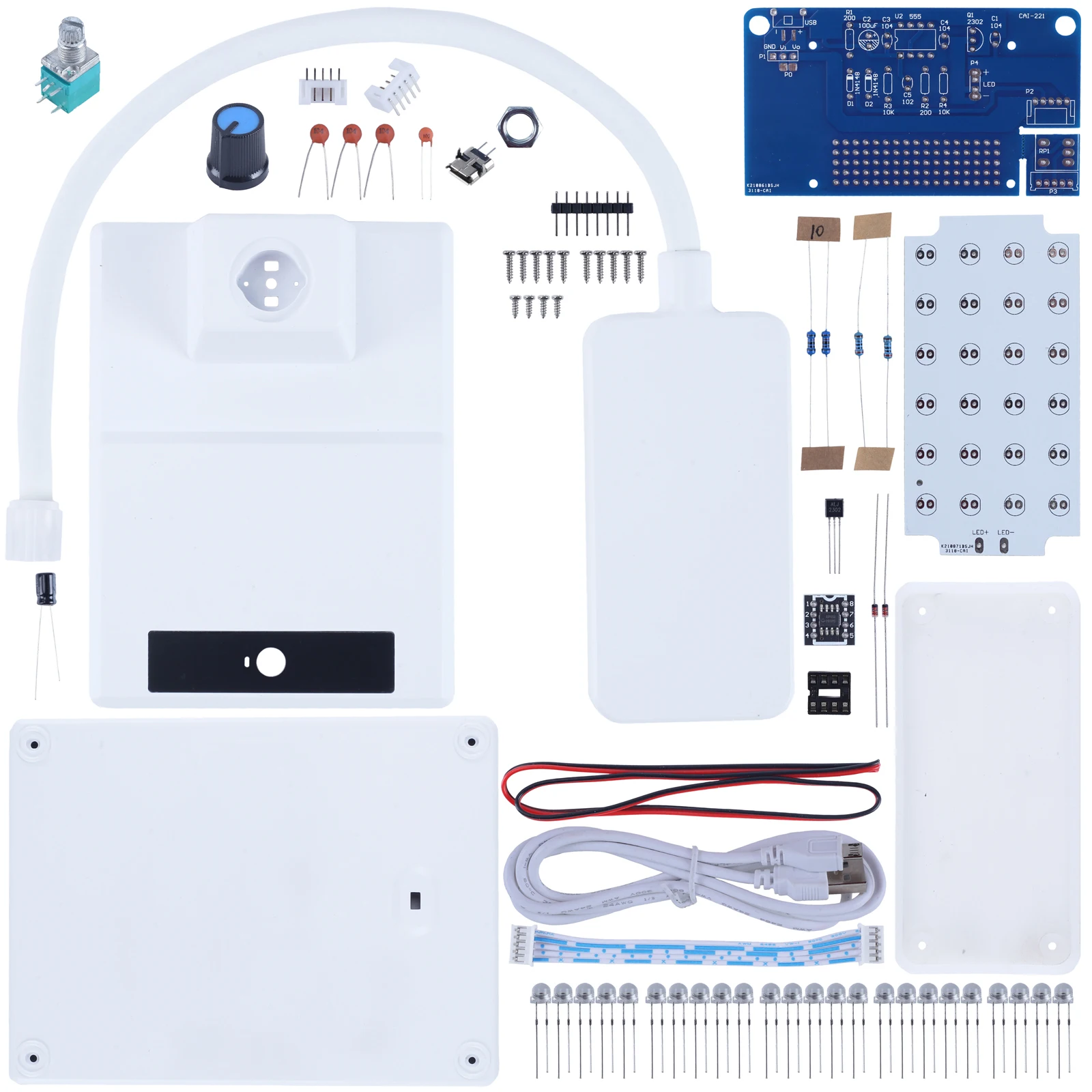

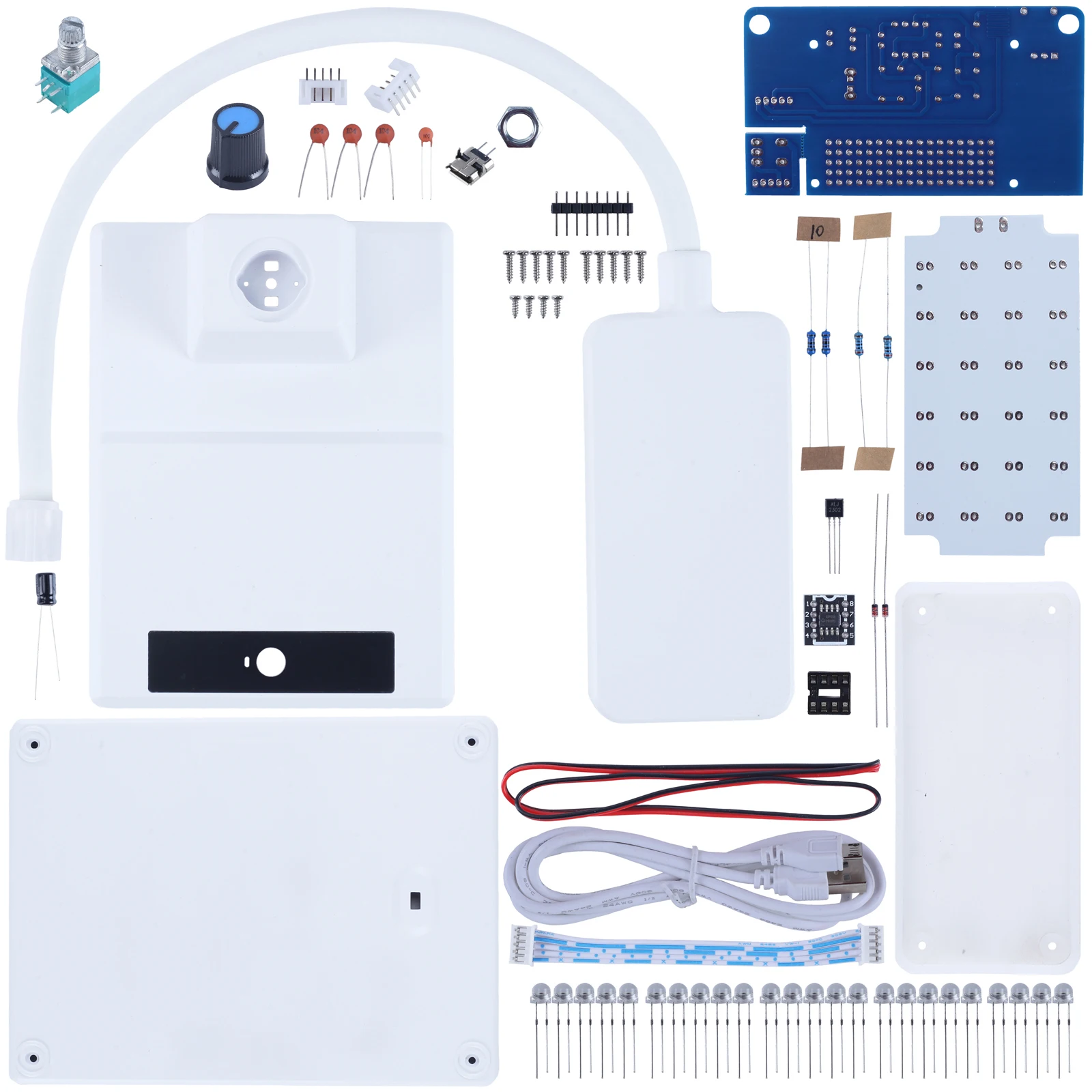

설치 단계 (인내심을 가지고 설치하십시오!!!):

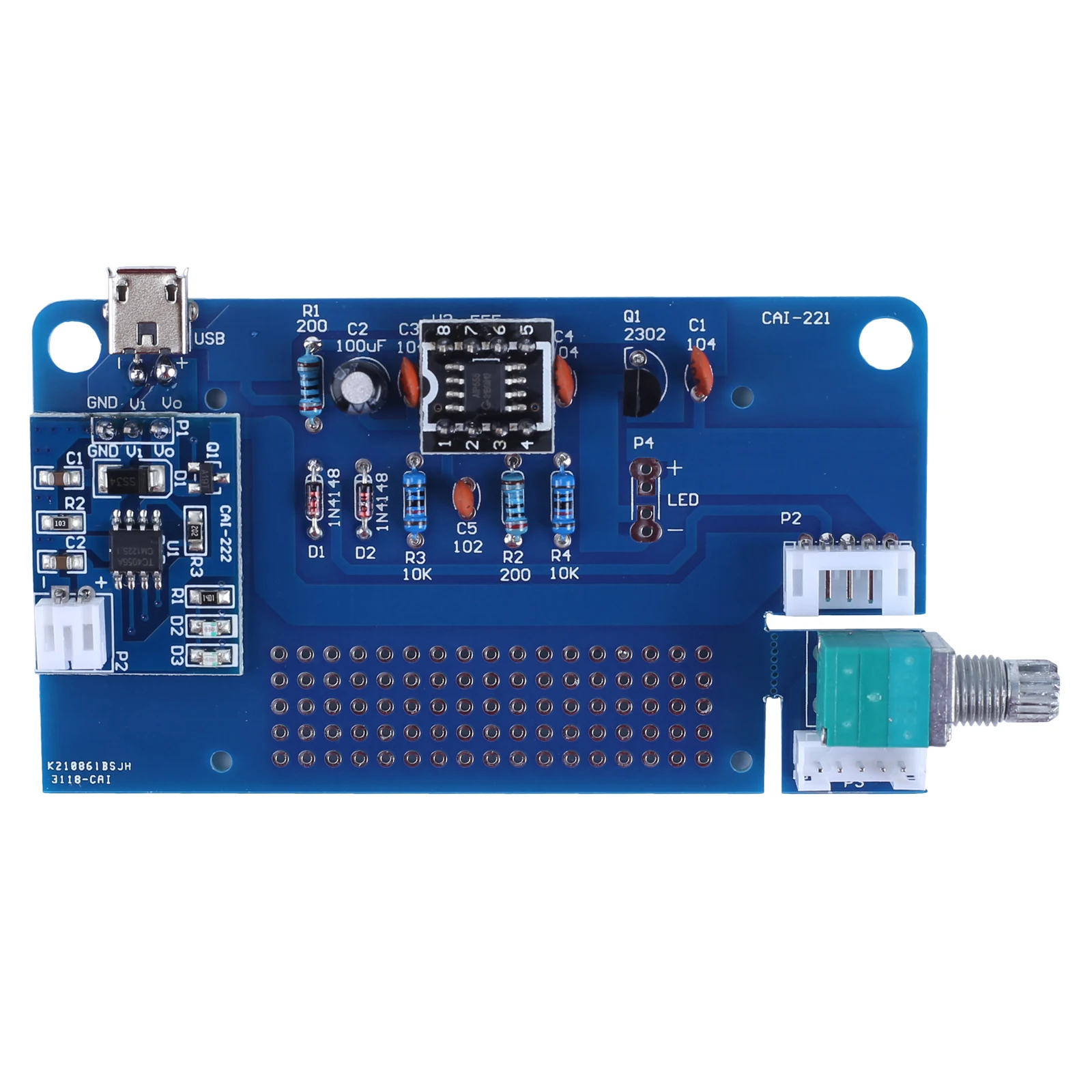

1>. 1 단계: 2pcs DO-35 IN4148 다이오드를 설치하십시오. 설치 방향에주의하십시오. 1N4148 에는 검은 색 표시가 있고 PCB에는 설치 방향을 확인하는 데 사용되는 흰색 표시가 있습니다.

2>. 2 단계: R1,R2 에서 2pcs 200ohm 금속 필름 저항기를 설치하십시오.

3>. 3 단계: R3,R4 에서 2pcs 10Kohm 금속 필름 저항기를 설치하십시오.

4>. 단계 4: C5 에 uF 102 세라믹 커패시터 0.001 1 개를 설치하십시오.

5>. 단계 5: C1,C3,C4 에 uF 104 세라믹 커패시터 0.1 3 개를 설치하십시오.

6>. 6 단계: USB에 1 개 SMD 마이크로 USB 2Pin 을 설치하십시오.

7>. 7 단계: 1 개 8 핀 수컷 핀을 2 개 4핀 수컷 핀으로 자릅니다. 그런 다음 U2 에 설치하십시오. 긴 핀은 위를 향합니다.

8>. 8 단계: 4Pin 수 핀에 NE555 보드 1 개를 설치합니다. NE555 보드에는 마크 (곡선 실크 스크린 인쇄) 가 있으며 PCB에는 마크 (곡선 실크 스크린 인쇄) 가 있습니다. 이 두 표시는 서로 일치하며 설치 방향을 지정하는 데 사용됩니다.

9>. 단계 9: P2 에 1 개 벤드 핀 PH2.0-5P 소켓을 설치합니다.

10>. 단계 10: P3 에 1 개 직선 핀 PH2.0-5P 소켓 설치

11>. 11 단계: Q1 에 1 개 ~ 92 ALJ2302 MOS-N 설치 ALJ2302 의 호는 PCB의 아크 실크 스크린에 해당합니다.

12>. 12 단계: C2 에 uF 전해 커패시터 100 1 개를 설치하십시오. PCB 실크 스크린 인쇄에 양극 (양극) 을 삽입 할 수있는 흰색 '+' 가 있습니다. 리드가 길면 양극 (양극)

13>. 13 단계: P1 에 1 개 3Pin 수 핀 설치 배터리 충전 모듈을 설치할 필요가 없는 경우 짧은 패드 P0 가 필요합니다.

14>. 14 단계: RP1 에 1 개 50Kohm 전위차계를 설치하십시오.

15>. 단계 15: 배터리 충전 모듈에 1 개 벤드 핀 PH2.0-2P 소켓을 설치합니다. 참고: 배터리에 인터페이스가없는 경우 Socket을 설치하지 않고도 전선으로 직접 연결할 수 PH2.0-2P.

16>. 16 단계: P1 에 배터리 충전 모듈 1 개 설치

17>. 17 단계: 전위차계 조정 판을 놓습니다. PCB 연결 지점을 끊으려면 가위 또는 펜치를 사용하는 것이 좋습니다.

18>. 18 단계: LED의 양극 (양극) 및 음극 (음극) 리드를 확인하십시오. LED의 리드를 올바르게 설치해야합니다. 그렇지 않으면 LED를 켤 수 없습니다. 다음은 다음과 같은 네 가지 방법입니다.

18.1>. 구별하기 위해 LED 리드의 길이에 따라. 더 긴 핀은 양극 (양극) 납입니다. 더 짧은 핀은 음극 (음극) 납입니다.

18.2>. LED의 음극 (음극) 을 확인하는 것은 음극 (음극) 이 양극 리드보다 플라스틱 케이스 내부에서 훨씬 두껍고 크다는 것을 알 수있는 플라스틱 케이스를 조사하는 것입니다.

18.3>. 플라스틱 케이스의 가장자리로 식별하십시오. LED의 음극 (음극) 리드는 플라스틱 케이스의 평평한 핀에 가장 가까운 핀이어야합니다.

18.4>. 3V 배터리 또는 멀티 미터로 테스트하십시오. 핀은 3V 전원 공급 장치를 연결 한 후 LED가 켜질 수있는 경우 3V 의 양극에 연결된 양극 (양극) 리드입니다. (LED는 짧은 시간 동안 3V 에서 직접 전원을 공급해서는 안됩니다: 0.5 초 미만)

18.5>. 흰색 표시 "+" 가 PCB를 가리키는 경우 양극 (양극) 입니다.

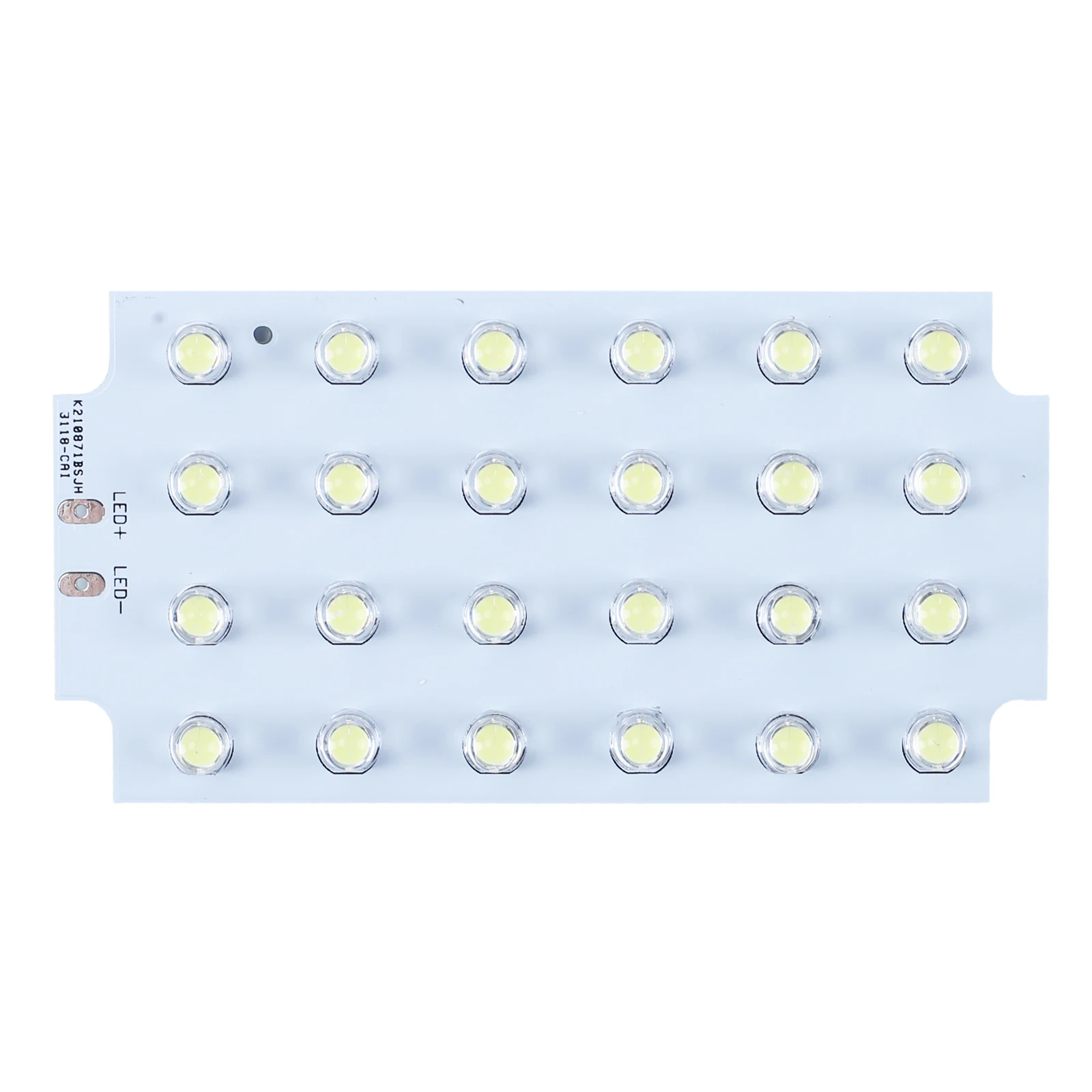

19>. 단계 19: LED 보드에 24 개 5mm 0.5W 백색 LED를 설치합니다. 주의 양극과 음극을 구별하십시오.

20>. 20 단계: LED 보드에 20cm 빨간색/검정색 선을 고정하십시오. 빨간색은 "LED +" 패드에 연결하고 검정색은 "LED-" 패드에 연결합니다.

21>. 21 단계: 와이어의 다른 쪽 끝이 램프 기둥의 상단을 통해 삽입됩니다. 너무 빨리 밀지 않도록주의하십시오.

22>. 22 단계: LED 램프 패널의 위치를 조정하고 램프 음영을 준비합니다. 갓의 방향에주의하십시오.

23>. 23 단계: 4 개 PA1.7 * 7 셀프 태핑 나사로 램프 쉐이드 고정.

24>. 24 단계: 메인 PCB와 전위차계 보드를 10cm PH2.0-5P 와이어로 연결하십시오.

25>. 25 단계: 메인 PCB를 바닥 판에 4 개 PA1.7 * 5 셀프 태핑 나사로 고정하십시오.

26>. 26 단계: 와이어를 바닥 판의 중앙 구멍을 통과시킵니다.

27>. 27 단계: 2 개 PA1.7 * 7 셀프 태핑 나사로 바닥 판에 램프 포스트를 고정하십시오.

28>. 28 단계: P20 의 메인 보드에 4 cm 빨간색/검정색 선을 고정하십시오. 빨간색은 "LED +" 패드에 연결하고 검정색은 "LED-" 패드에 연결합니다.

29>. 단계 29: 18650 리튬 배터리를 연결합니다. 참고: 배터리에 인터페이스가없는 경우 전선으로 직접 연결할 수 있습니다.

30>. 30 단계: 전위차계 보드를 너트로 고정하십시오. 전위차계의 고정 점은 하우징의 구멍과 정렬됩니다.

31>. 31 단계: 4 개 PA1.7 * 5 셀프 태핑 나사로 케이스를 고정하십시오.

32>. 32 단계: 전위차계에 노브 캡을 설치하십시오. 전위차계를 돌려 조명 밝기를 변경합니다.
