1. 상품 소개

HLK-LD2410 힐링크 전자가 개발한 24GHz 고감도 인체 상태 감지 모듈입니다. 작동 원리는 FMCW 주파수 변조 연속파를 사용하여 설정된 공간에서 인간의 표적을 탐지하고 레이더 신호 처리, 정확한 인체 유도 알고리즘, 동작 및 정지 상태에서 인체를 식별 할 수있는 높은 민감한 인간 존재 상태 감지를 달성하기 위해, 목표까지의 거리와 같은 보조 정보를 계산할 수 있습니다.

이 제품은 주로 실내 장면에서 해당 지역에 움직이는 인체가 있는지 또는 미세하게 움직이는 인체가 있는지 감지하고 실시간으로 감지 결과를 출력하는 데 사용됩니다. 최대 6 m 감지 거리, 거리 해상도 0.75m. 다양한 특정 응용 프로그램 요구에 맞게 다양한 간격 감도 및 무인 지연 시간 등으로 감지 거리 범위와 감지를 쉽게 구성 할 수있는 시각적 구성 도구를 제공합니다.

GPIO 및 UART 출력, 플러그 앤 플레이를 지원하며 다양한 스마트 시나리오 및 터미널 제품에 유연하게 적용 할 수 있습니다.

2. 제품 기능 및 이점

2.1 기능

• 플러그 앤 플레이, 쉬운 조립
• 가장 긴 감지 거리는 최대 5 미터입니다.
• 큰 감지 각도, 최대 ± 60 도의 적용 범위
• 간격 내에서 정확한 식별, 감지 범위의 구분을 지원하며 간격 외부의 간섭을 차폐
• 장면 변경 요구 사항을 충족하는 다중 레벨 지능형 파라미터 조정
• 시각적 디버깅 및 구성 도구
• 작고 단순화 된 최소 크기는 7mm x 35mm 입니다.

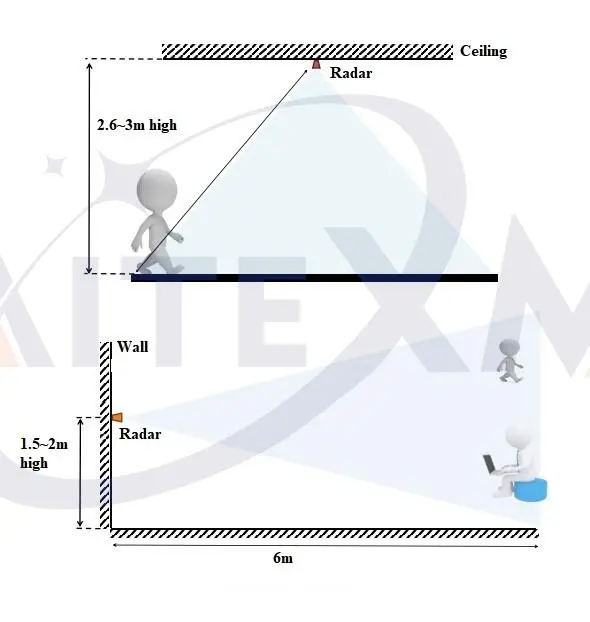

• 천장 걸이 및 벽걸이와 같은 다양한 설치 방법 지원
• FCC 및 CE 스펙트럼 규정을 준수하는 24GHz ISM 밴드
• 5 ~ 12V 와이드 전압 전원 공급 장치
• 최고의 비용 효율적인 선택

2.2 혜택

LD2410 인체 감지 모듈은 24GHz 밀리미터파 레이더 센서 기술을 채택합니다. 다른 솔루션과 비교하여 인체 감지 응용 분야에서 분명한 이점이 있습니다.

1. 움직이는 인체에 민감 할뿐만 아니라 전통적인 해결책으로는 식별 할 수없는 정적, 미세 이동, 앉거나 누워있는 인체를 민감하게 감지 할 수 있습니다.

2. 환경 적응력이 좋으며 온도, 밝기, 습도 및 빛 변동과 같은 주변 환경에 의해 감지 효과가 영향을받지 않습니다.

3. 쉘 침투력이 좋으며 제품 표면에 구멍을 열지 않고도 쉘에 숨겨 제품의 미학을 향상시킬 수 있습니다.

4. 유연하고 정밀한 개인화 된 구성을 달성하기 위해 각 거리 도어의 가장 먼 감지 거리와 감도를 유연하게 구성 할 수 있습니다.

3. 응용 시나리오

LD2410 인체 감지 모듈은 움직임, 초조함, 서서, 앉고 누워있는 인체를 감지하고 식별 할 수 있습니다. 다단계 매개 변수 조정을 지원하며 AIOT의 다양한 시나리오에서 널리 사용할 수 있습니다. 일반적인 유형은 다음과 같습니다

• 인체 센서 조명 제어

그것은 그 공간에 누군가가 있는지를 감지하고, 공공 장소의 조명 장비, 다양한 센서 조명, 전구 조명 등과 같은 조명을 자동으로 제어합니다.

• 광고 화면이나 그 외의 기기의 인체 유도 웨이크업

사람들이 올 때 자동으로 켜고 전원을 절약하기 위해 아무도 오지 않을 때 자동으로 잠을 자며 정보 전달이 더 정확하고 효율적입니다.

• 생명 안전 보호

UV 램프 작업 보호: 주변에 사람이 있을 때 UV 램프가 켜지거나 부상을 입는 것을 방지합니다.

탄광 발파에서 인원이 진입한 고위험 장소와 같은 특정 고위험 공간에 사람이 진입하지 못하도록 위험한 장소를 자동 감지 및 경보

• 스마트 가전

방에 오랫동안 아무도 없으면 TV, 에어컨 및 기타 전기 제품이 자동으로 꺼져 에너지와 안전을 절약합니다.

• 지능형 보안

지정된 범위 내에서 침입, 체류 등의 사람 탐지 및 식별

4. 하드웨어 설명

4.1 기능

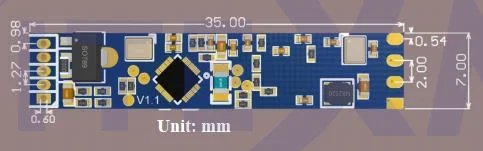

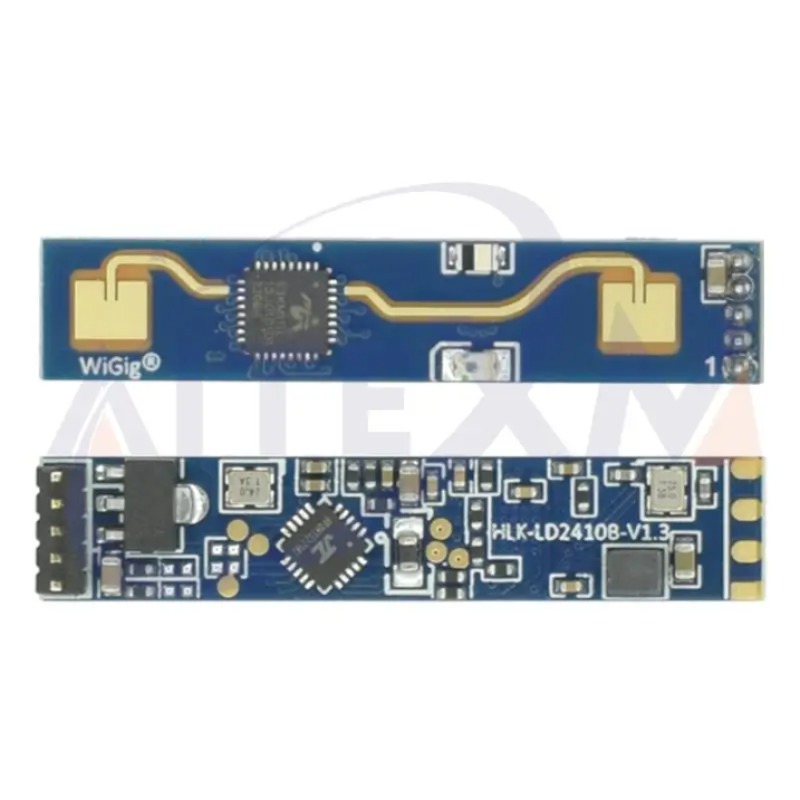

모듈 크기: 7mm x 35mm, 5 개의 핀 구멍이 하드웨어에 예약되어 있습니다 (공장 기본값이 핀과 일치하지 않음)

핀 구멍 직경은 0.6 mm이고 핀 간격은 1.27 mm입니다.

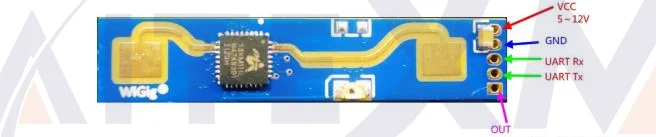

4.2 핀 정의

1. USB 직렬 포트 도구를 사용하여 모듈 직렬 포트를 올바르게 연결하십시오.

2. 상단 컴퓨터 도구에서 해당 일련 포트 번호를 선택하고 25600 전송률을 설정 한 다음 엔지니어링 모드를 선택한 다음 클릭하여 장치를 연결하십시오.

3. 연결에 성공하면 시작 버튼을 클릭하면 오른쪽의 그래픽 인터페이스에 테스트 결과 및 데이터가 표시됩니다.

4. 연결 후 시작 버튼을 클릭하지 않거나 시작 후 중지를 클릭하면 모드 매개 변수 정보를 읽거나 설정할 수 있습니다

참고: 시작을 클릭한 후에는 매개 변수를 읽고 구성할 수 없습니다. 중지 후에만 매개 변수를 구성할 수 있습니다. 360 ° 감지, 지능형 탐색 계획 및 정확한 장애물 통과
