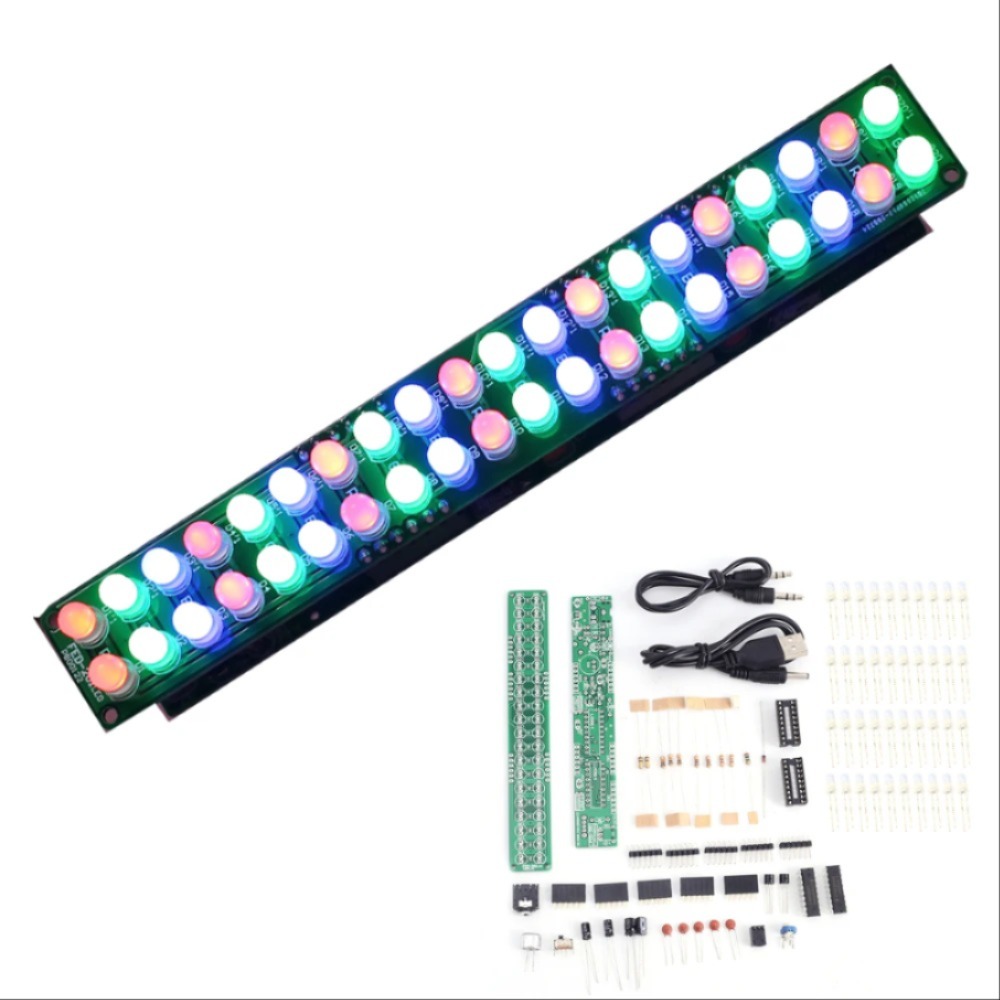

1. 소개:

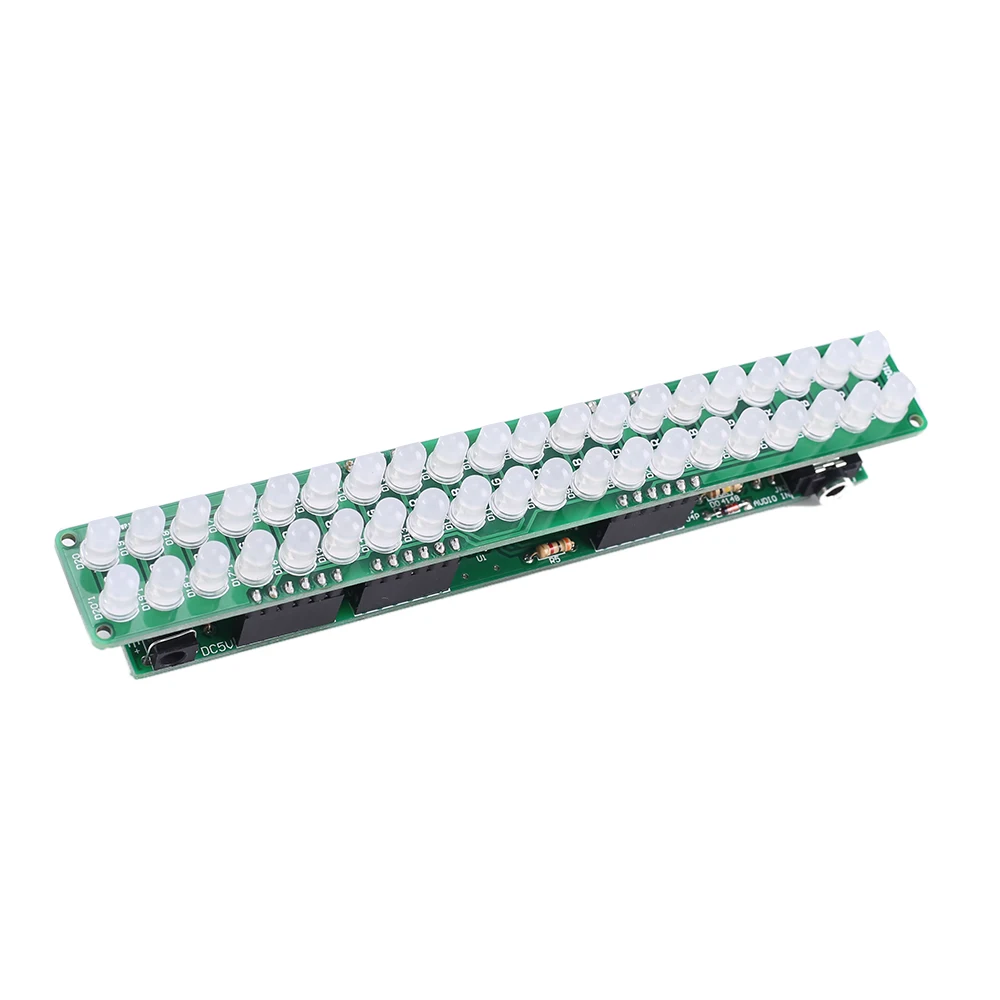

FED-201 은 오디오 스펙트럼 표시기 DIY 키트입니다. 마이크의 입력 오디오 신호에 따라 빨간색/녹색/파란색으로 표시 할 수 있습니다. 오디오 강도를 표시하는 데 사용할 수 있습니다. 표시된 LED 수는 오디오 강도에 따라 변경됩니다.

2.:

1>. LED 40pcs 하이라이트

2>. 완벽한 단순 회로

3>. 자동 깜박임

4>.DIY 핸드 솔더링

5>. 조정 가능한 감도

3.Parameter:

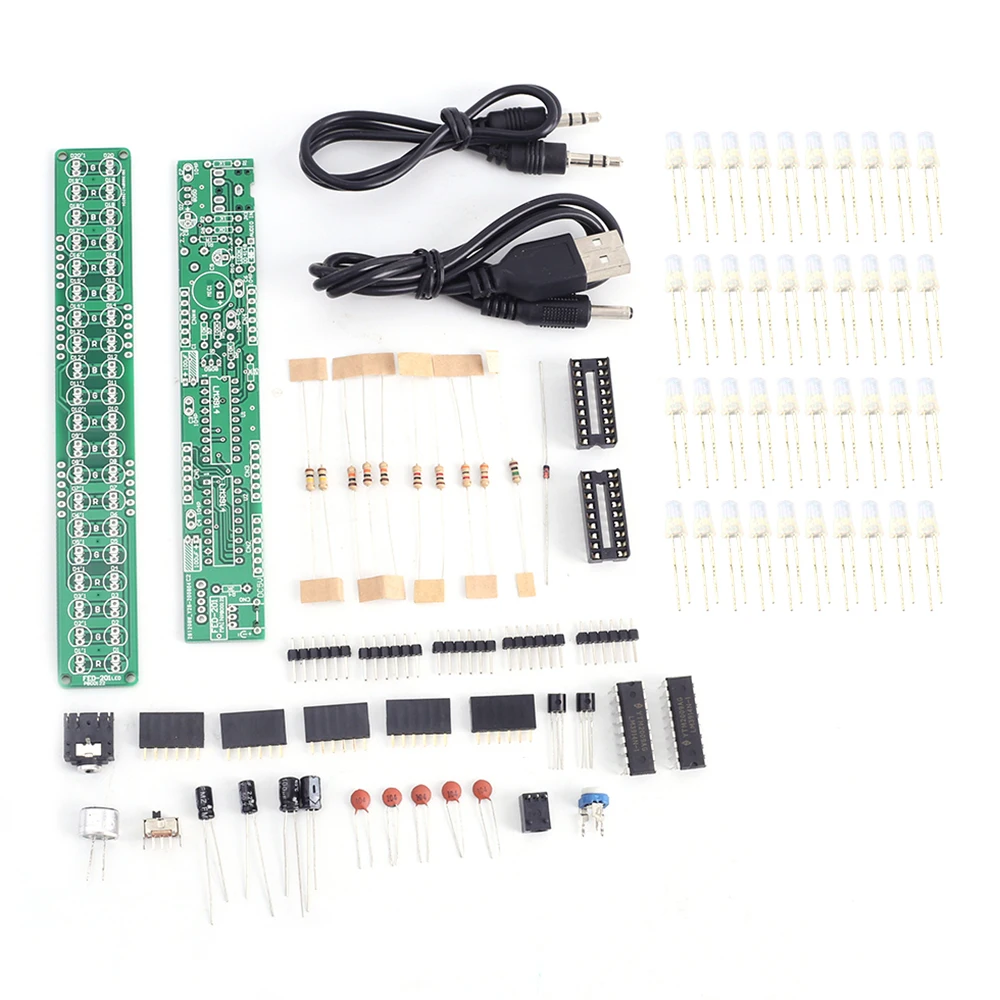

1>. 상품명: FED-201 오디오 스펙트럼 표시기 DIY 키트

2>. 제품 번호: FED-201

3>. 작동 전압: DC 3V-12V

4>. 작업 전류: 120mA

5>. 전원 유형: 3.5mm 전원 소켓

6>. 작업 모듈: 스위치 제어

7>. 색상: 레드 + 그린 + 블루 LED

8>. 작동 온도:-40 ℃ ~ 85 ℃

9>. 작동 습도: 5% ~ 85% RH

10>. 크기 (설치):142*22*30mm

4. 신청:

1>. 용접 기술 훈련

2>. 학생 학교

3>.DIY 생산

4>. 프로젝트 설계

5>. 전자 경쟁

6>. 선물주는

7>. 공예 컬렉션

8>. 가정 장식

9>. 기념품 컬렉션

10>. 졸업 디자인

11>. 명절 선물

5. 설치 팁:

1>. 사용자는 처음에 용접 도구를 준비해야합니다.

2>. 설치가 완료 될 때까지 인내심을 가지십시오.

3>. 패키지는 DIY 키트입니다. 사용자가 완료해야합니다.

4>. 납땜 인두는 오랜 시간 (1.0 초) 부품을 만질 수 없습니다. 그렇지 않으면 구성 요소가 손상됩니다.

5>. 구성 요소의 양수 및 음수에주의하십시오.

6>. 엄격하게 단락을 금지하십시오.

7>. 사용자는 지정된 규칙에 따라 led를 설치해야합니다. 그렇지 않으면 일부 led가 켜지지 않습니다.

8>. 특히 복잡한 구성 요소를 설치하십시오.

9>. 모든 구성 요소가 올바른 방향이고 올바른 위치에 있는지 확인하십시오.

10>. 모든 led가 조명 될 수 있는지 확인하십시오.

11>. 설치를 시작하기 전에 설치 설명서를 읽는 것이 좋습니다!!!

12>. 전자 부품을 설치할 때 정전기 방지 장갑 또는 정전기 방지 팔찌를 착용하십시오.

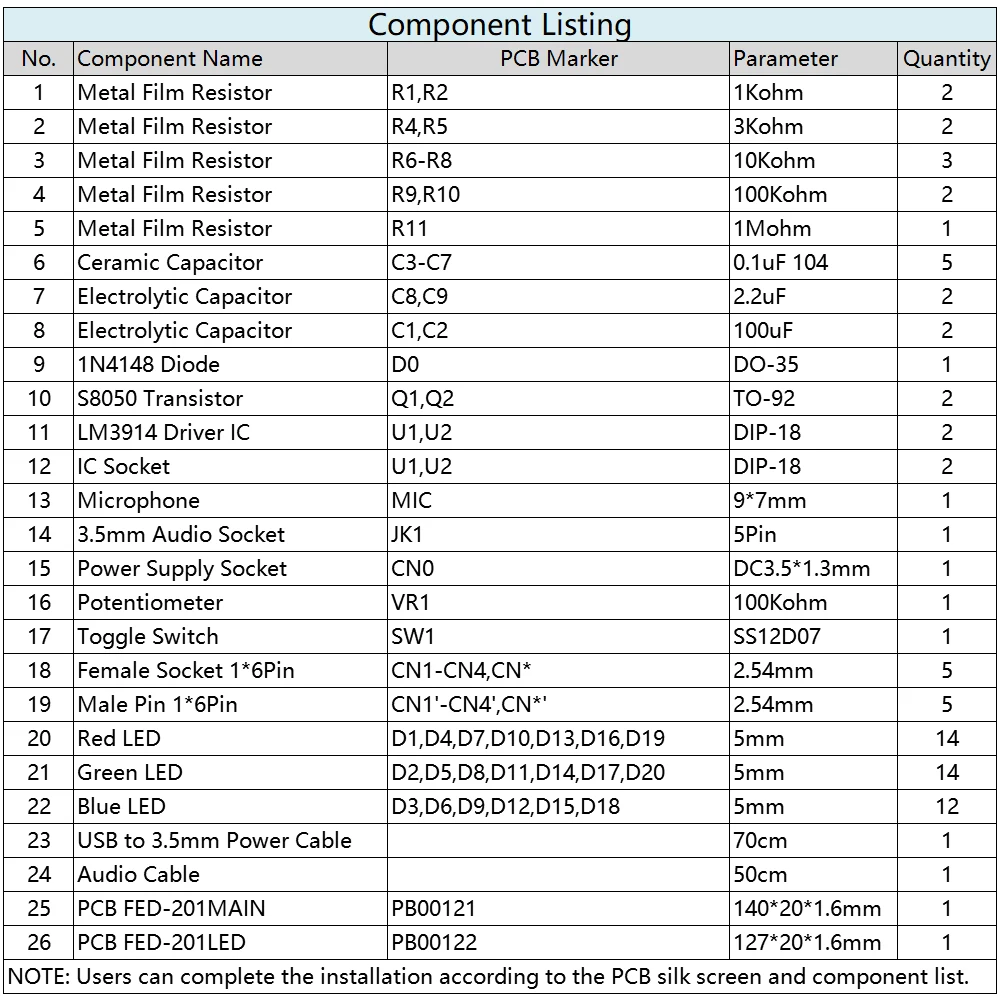

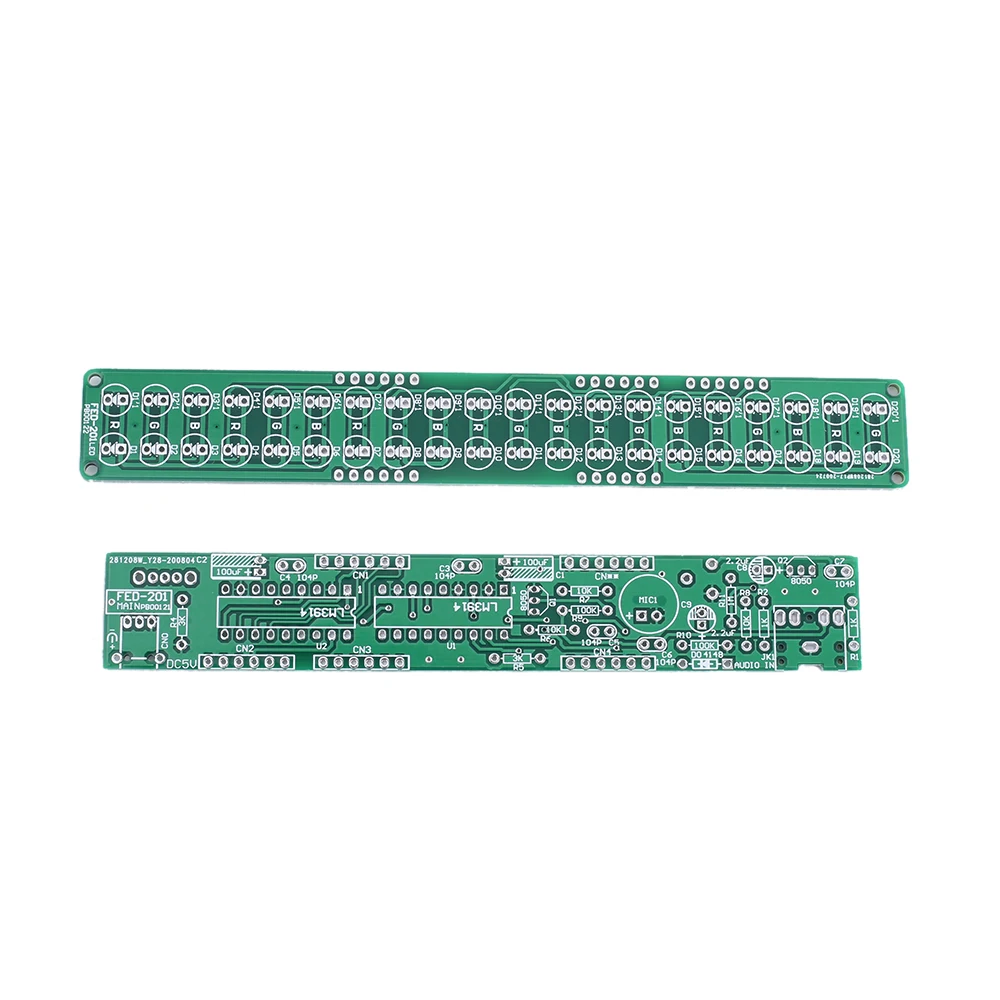

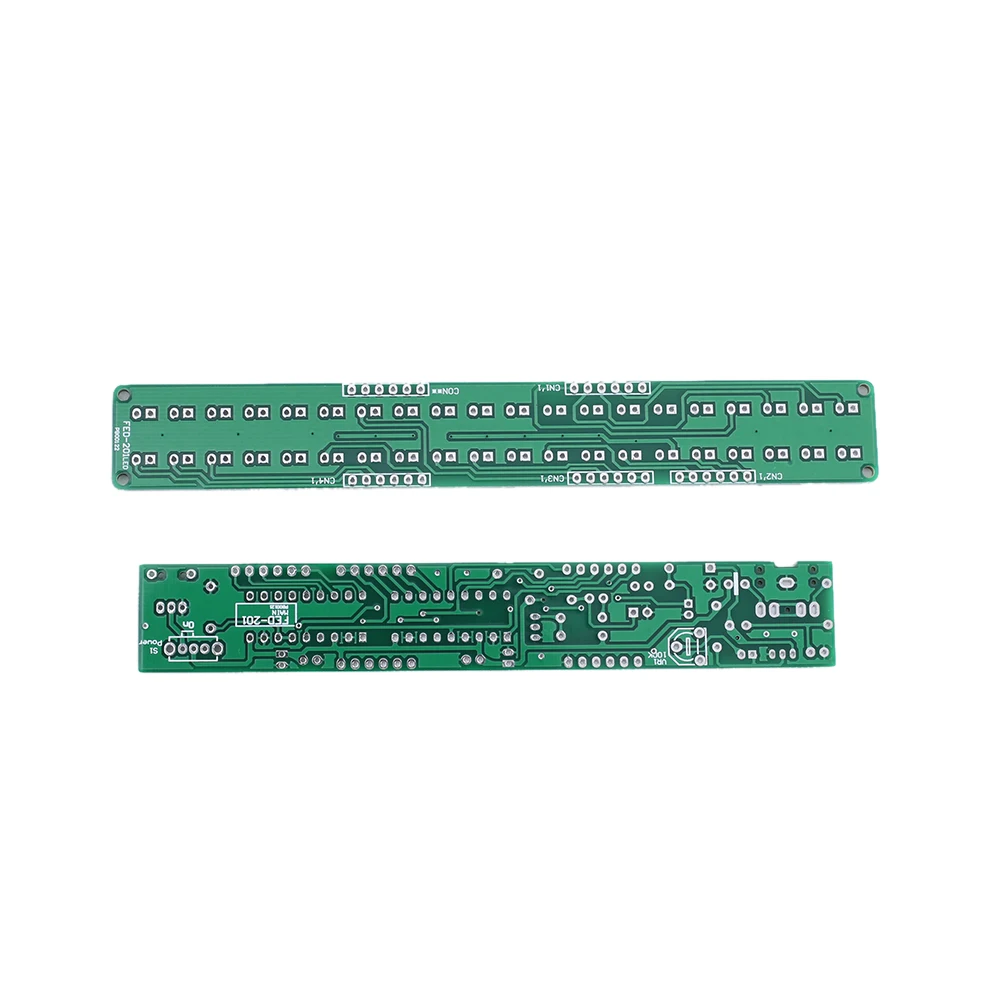

6. 설치 단계 (환자 설치!!):

1>. 1 단계: d0.3 에 35 개의 카본 다이오드를 설치하면 검은 색 표시가 음극입니다.

2>. 2 단계: R1, r2 에 1Kohm 금속 필름 저항기 2 개 설치.

3>. 3 단계: R4, r5 에 3Kohm 금속 필름 저항기 2 개 설치.

4>. 단계 4: R6-R8 3pcs 10Kohm 금속 필름 저항기를 설치합니다.

5>. 5 단계: R9, r10 에 100Kohm 금속 필름 저항기 2 개 설치.

6>. 6 단계: 1 개 1Mohm 금속 필름 저항기 r11 에 설치.

7>. 7 단계: 5pcs 0.1 미크로포맷 104 세라믹 콘덴서를 C3-C7 설치합니다.

8>. 8 단계: U1 에 DIP-18 IC 소켓 1 개 설치, u2. IC 소켓의 한쪽 끝에 표시가 있으며 ic가 켜질 수있는 pcb에 표시가 있습니다. 이 두 표시는 서로 일치하며 IC 소켓의 설치 방향을 지정하는 데 사용됩니다.

9>. 9 단계: cn에 DC3.5 * 1.3mm 전원 공급 장치 소켓 1 개 설치.

10>. 10 단계: 저항기의 여분의 핀으로 전원 소켓을 고정합니다.

11>. 11 단계: JK1 에 5 핀 3.5mm 오디오 소켓 1 개 설치

12>. 12: 2pcs-92 S8050 트랜지스터 at Q1,Q2.

13>. 13 단계: C8 에 100 미크로포맷 전해 콘덴서 2 개 설치, c9, 포지티브와 네거티브 구분에주의하십시오. 긴 핀은 양극입니다. 긴 핀이 직사각형 패드에 삽입됩니다.

14>. 14 단계: C1, c2 에 2.2 미크로포맷 전해 콘덴서 2 개 설치 긴 핀은 양극입니다. 긴 핀이 직사각형 패드에 삽입됩니다.

15>. 15 단계: mic1 에 9*7mm 마이크 1 개를 설치하십시오. 표시된 핀은 음극입니다.

16 단계> 16 단계: CN1-CN4,CN * 에 5pcs 2.54mm 암 소켓 1 * 6Pin 설치.

17>. 17 단계: U1 에 DIP-18 LM3914 드라이버 IC 1 개 설치, u2. IC 한쪽 끝에 표시가 있으며 ic가 켜질 수있는 pcb에 표시가 있습니다. 이 두 표시는 서로 일치하며 ic의 설치 방향을 지정하는 데 사용됩니다.

18>. 18 단계: sw에 1pcs SS12D07 토글 스위치 설치.

19>. 19 단계: vr1 에 100Kohm 전위차계 1 개 설치.

20>. 20 단계: 긴 핀이 직사각형 패드 (양극대) 에 삽입됩니다. 짧은 핀은 타원형 패드에 삽입됩니다.

21>. 21 단계: D1,D4,D7,D10,D13,D16,D19 및 D1',D4',D7',D10',D13',D16',D19' 에 14 개 5mm 빨간색 led를 설치합니다.

22>. 22 단계: 14 개 5mm 녹색 LED a D2,D5,D8,D11,D14,D17,D20 및 D2',D5',D8',D11',D14',D17',D20' 를 설치합니다.

23>. 23 단계: 5mm 파란색 LED a D3,D6,D9,D12,D15,D18 및 D3',D6',D9',D12',D15',D18' 12 개 설치합니다.

24 단계 24: CN1-CN4,CN * 에 5pcs 2.54mm Male Pin 1 * 6Pin 설치하십시오.

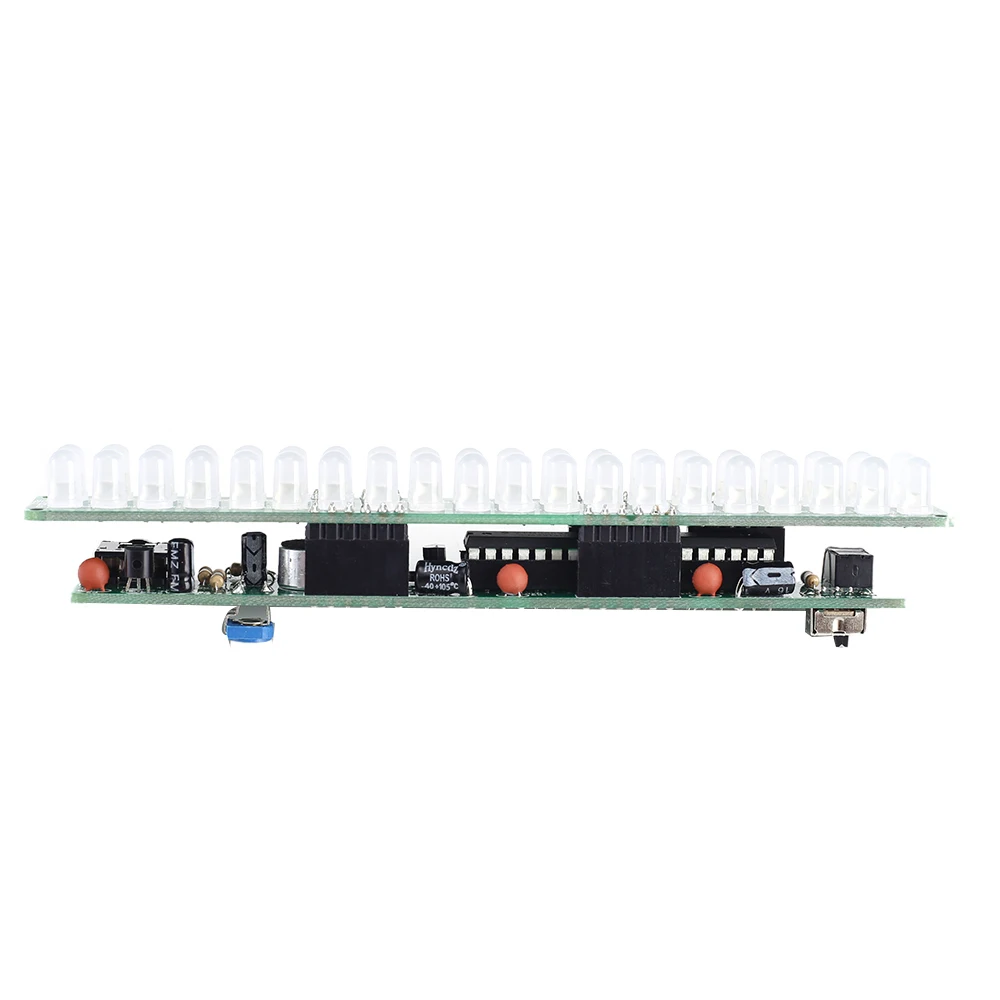

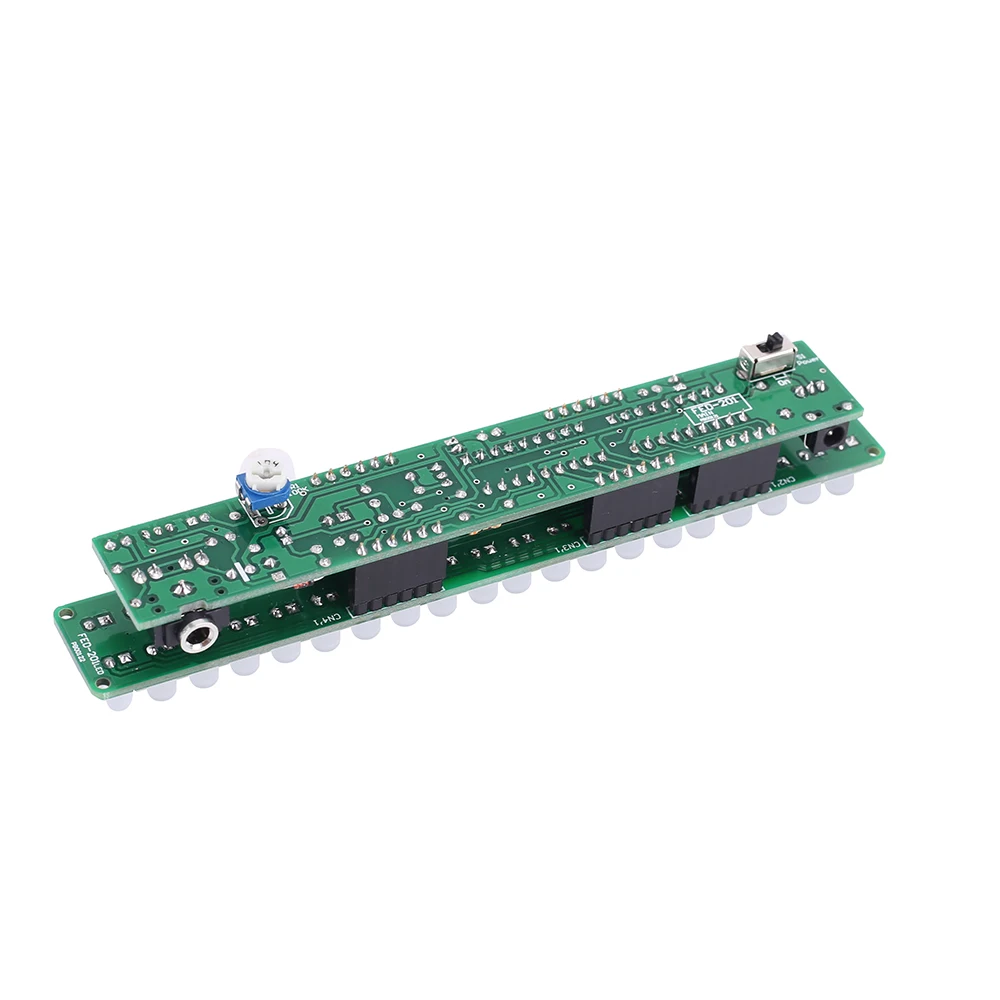

25>. 25 단계: 2pcs pcb를 조립하십시오.

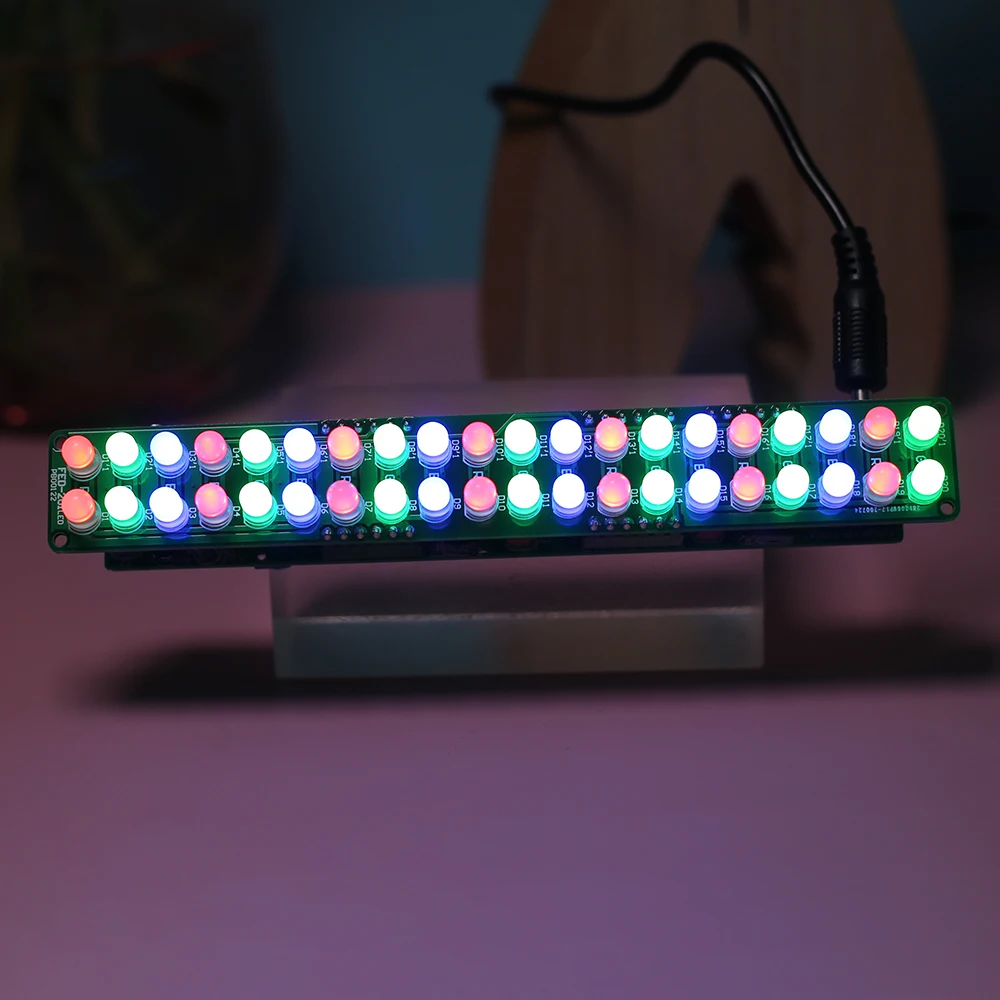

26>. 26 단계: 전원 공급 장치에 연결하고 효과를 즐길 수 있습니다.
