1. 설명:

1>. 고정 장착 구멍.

2>. 회로 필터링, 드라이브 포인트 및 주파수 고조파 표시와 같은 여러 표시기가 필요하지 않습니다.

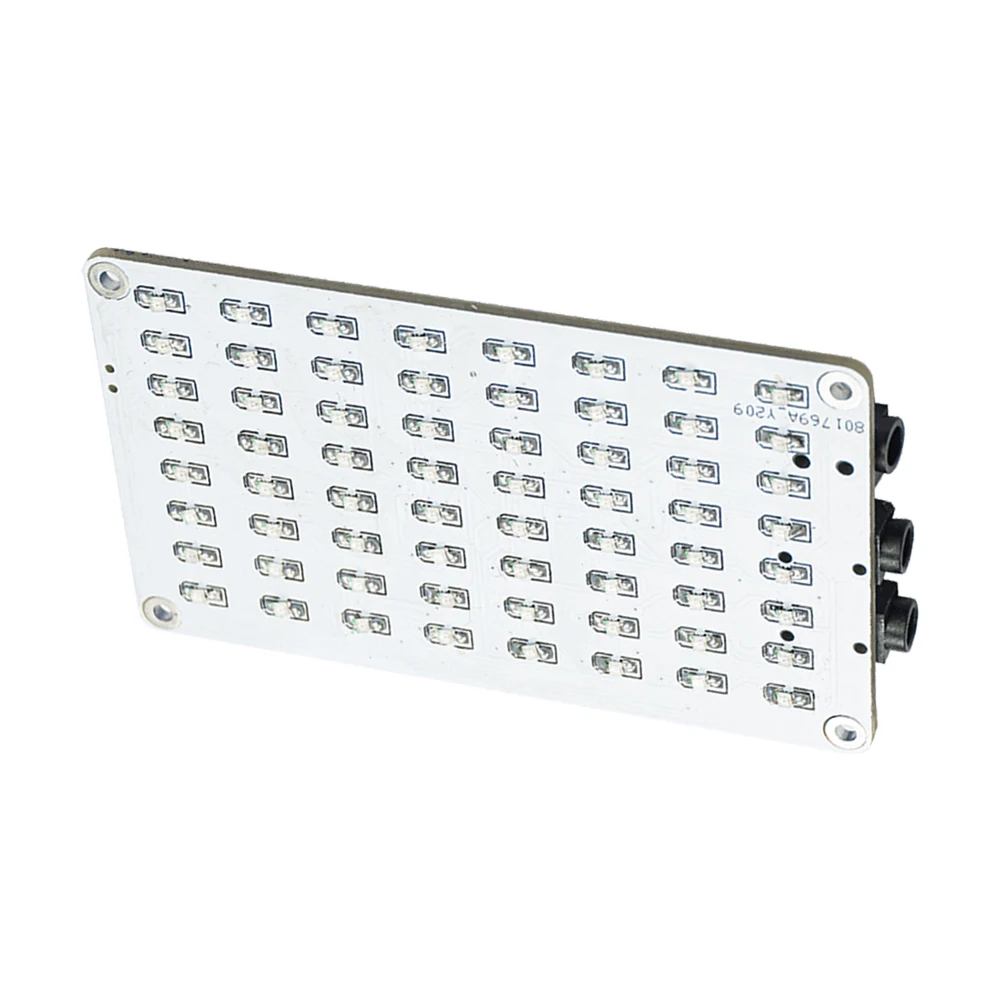

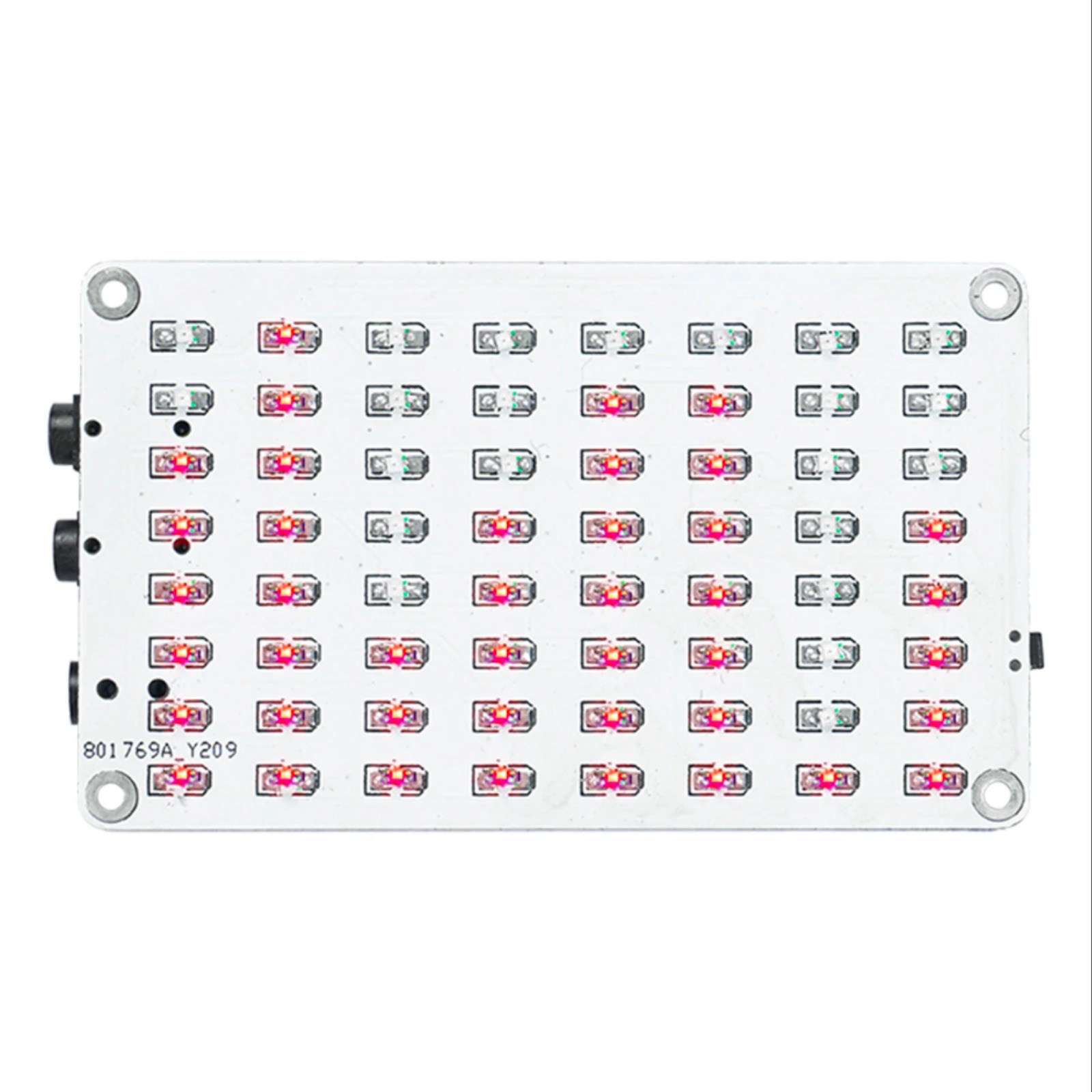

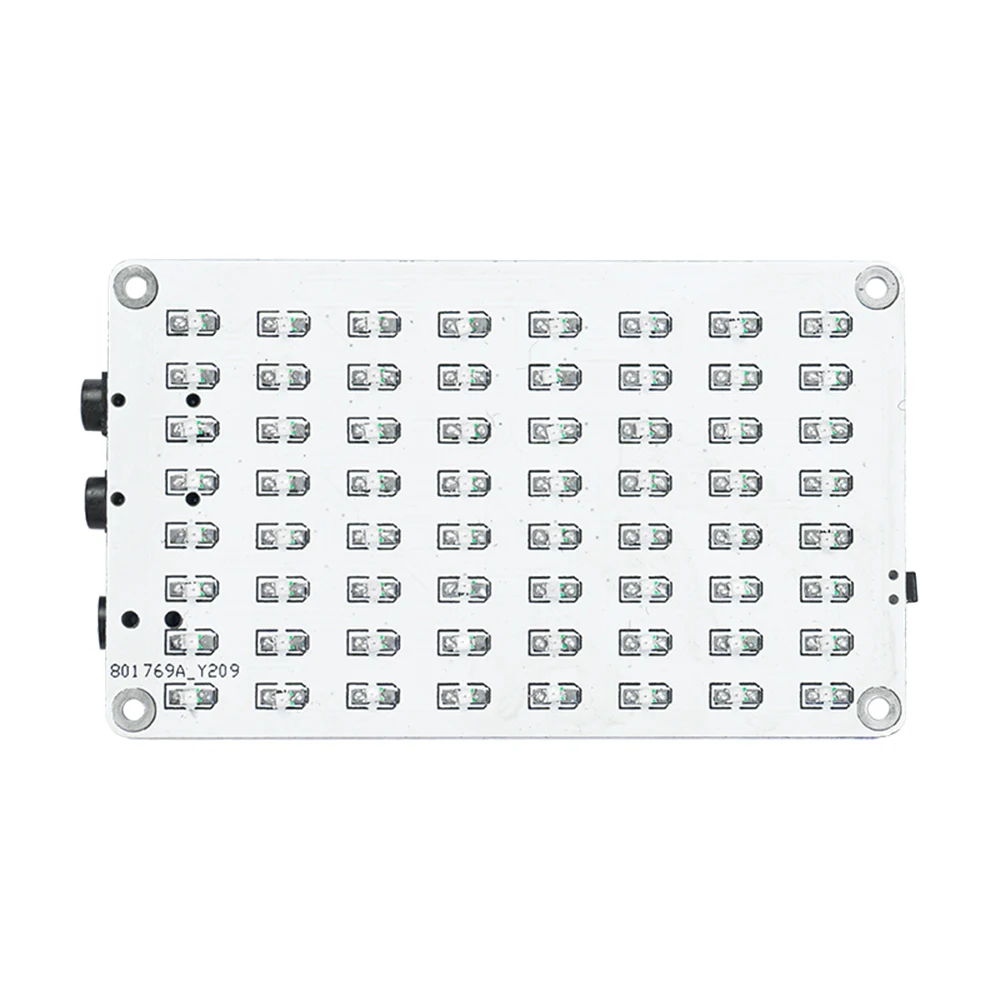

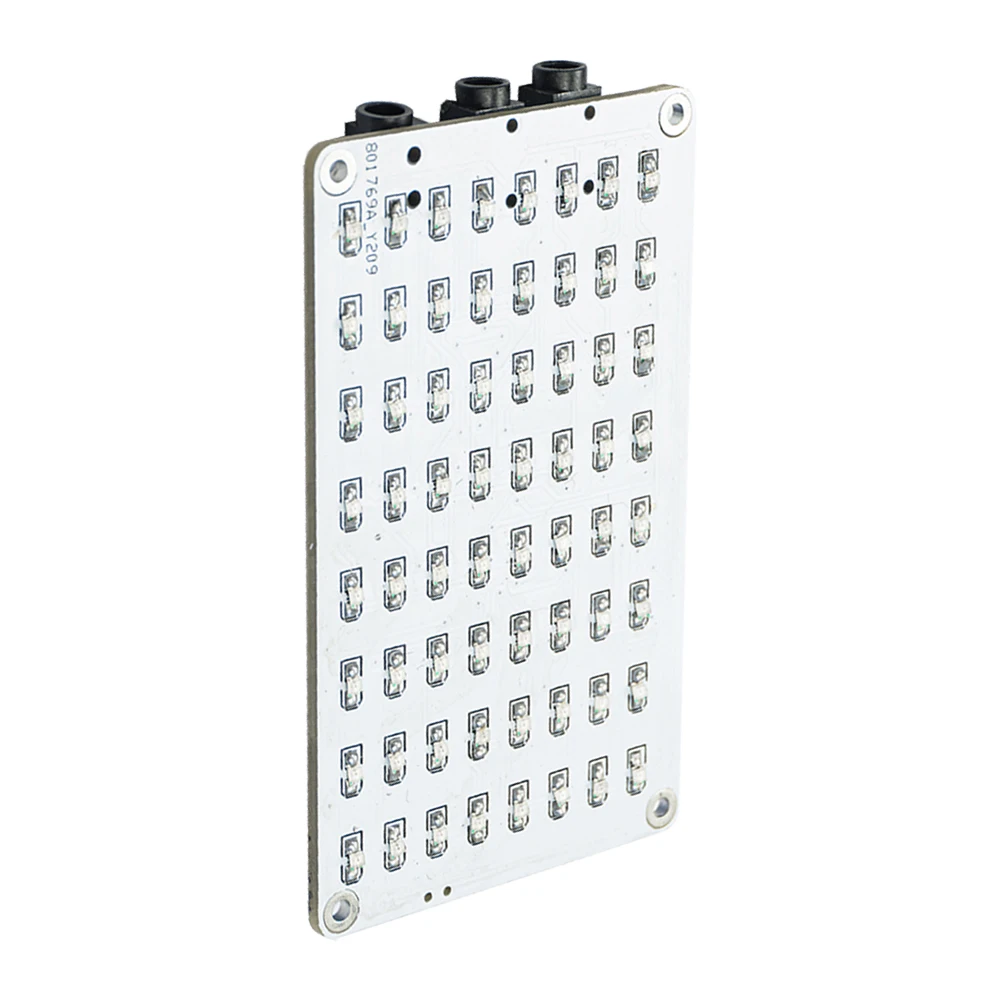

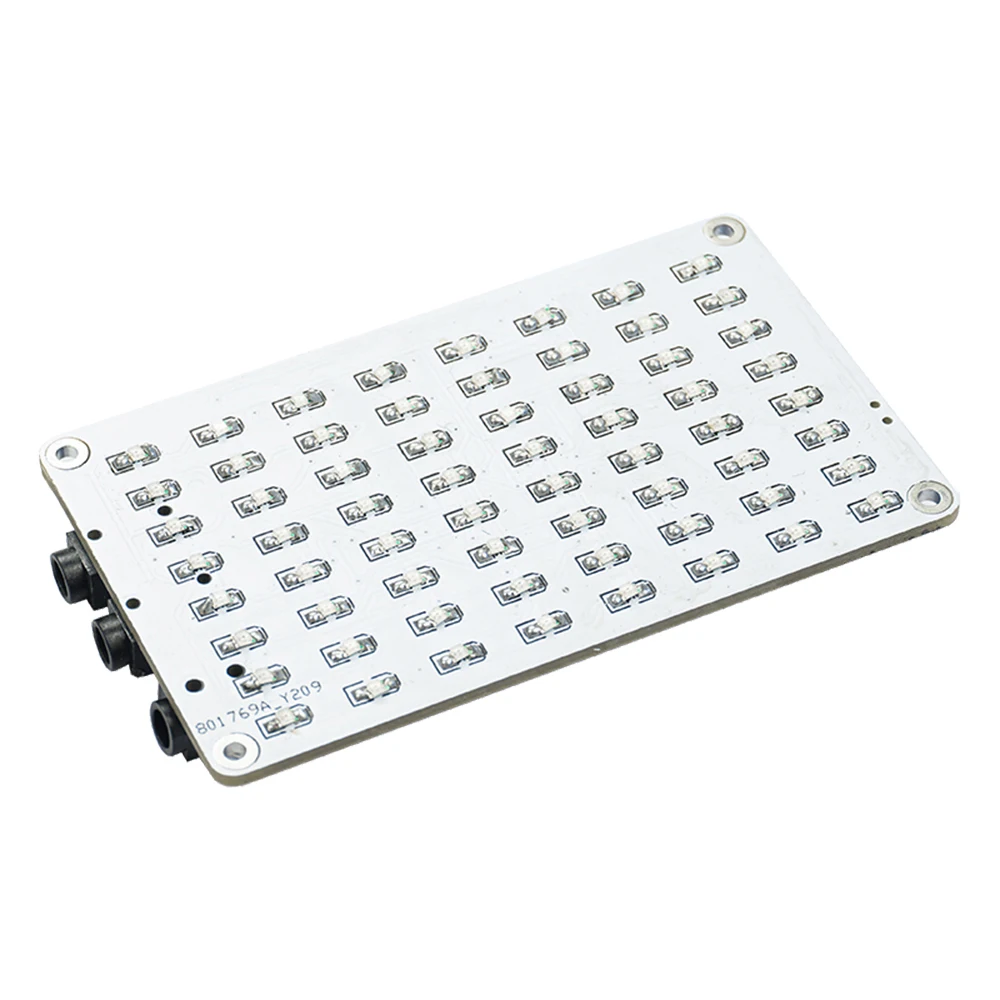

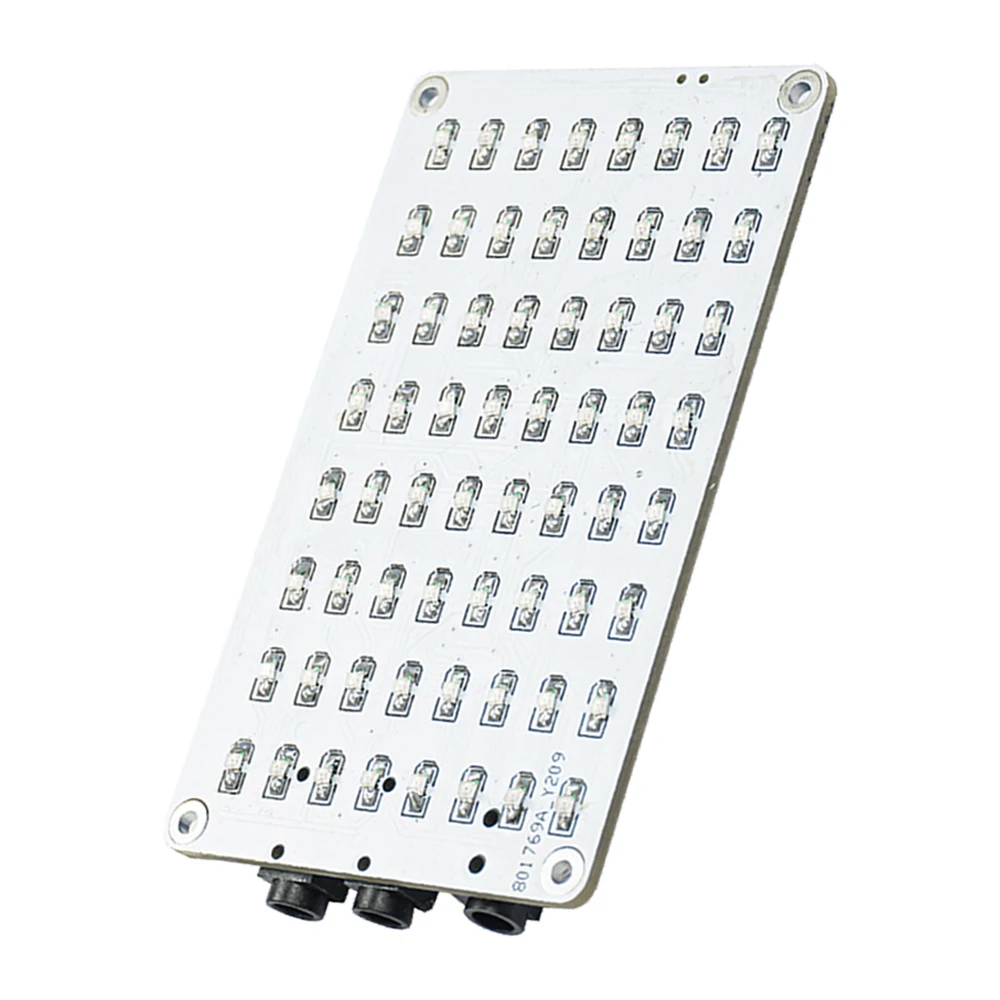

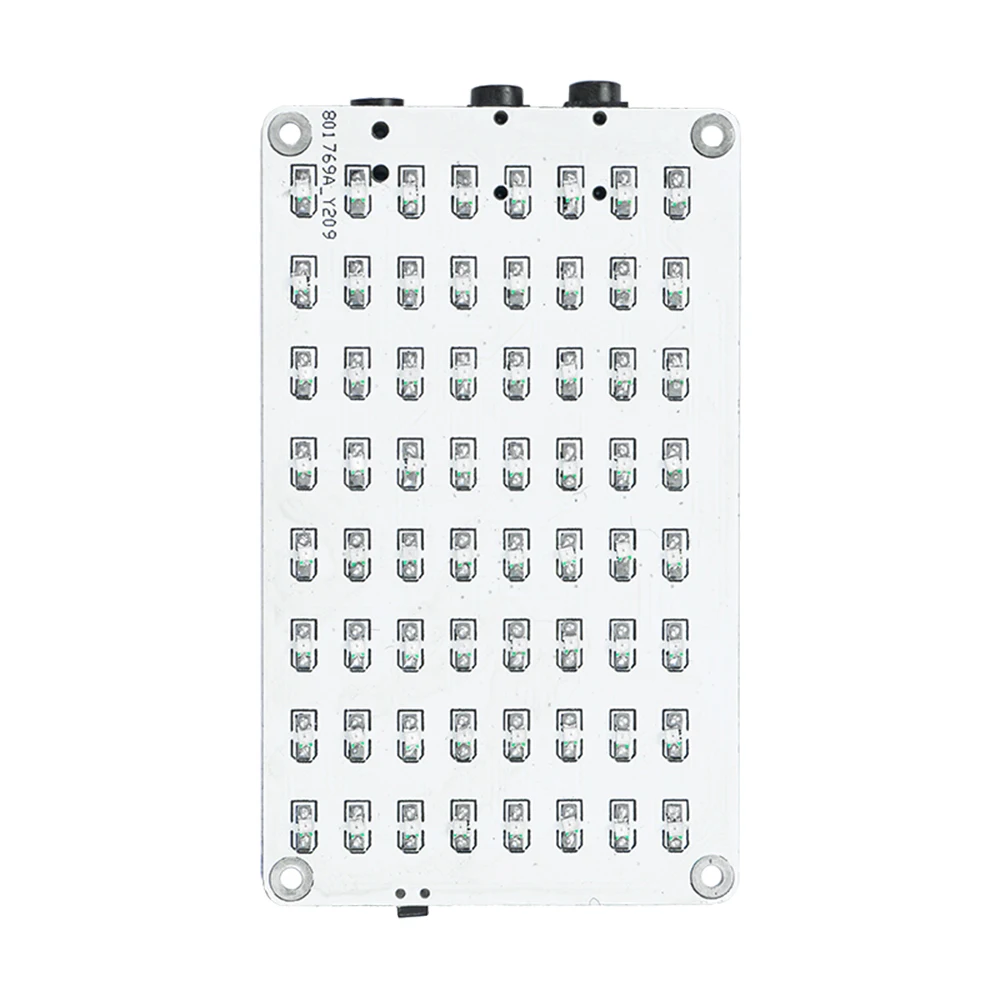

3>. 8x8 (8 행, 8 열) LED 디스플레이를 지원하는 임베디드 프로그램.

4>. 다양한 오디오 출력 장치에서 널리 사용됩니다.

5>. 전문 오디오 디코딩, 오디오 신호의 주파수와 진폭을 표시합니다.

6>. 3 가지 디스플레이 모드 (빠른 플래시, 느린 플래시 1 및 느린 플래시 2) 를 선택하여 놀라운 시각적 경험을 제공합니다.

7>. 다른 전원 환경에 적응하는 세 가지 감도 모드 (높음, 중간, 낮은 감도) 선택.

8>. 오디오의 자동 게인 조정으로 항상 최적의 시각 효과를 표시합니다.

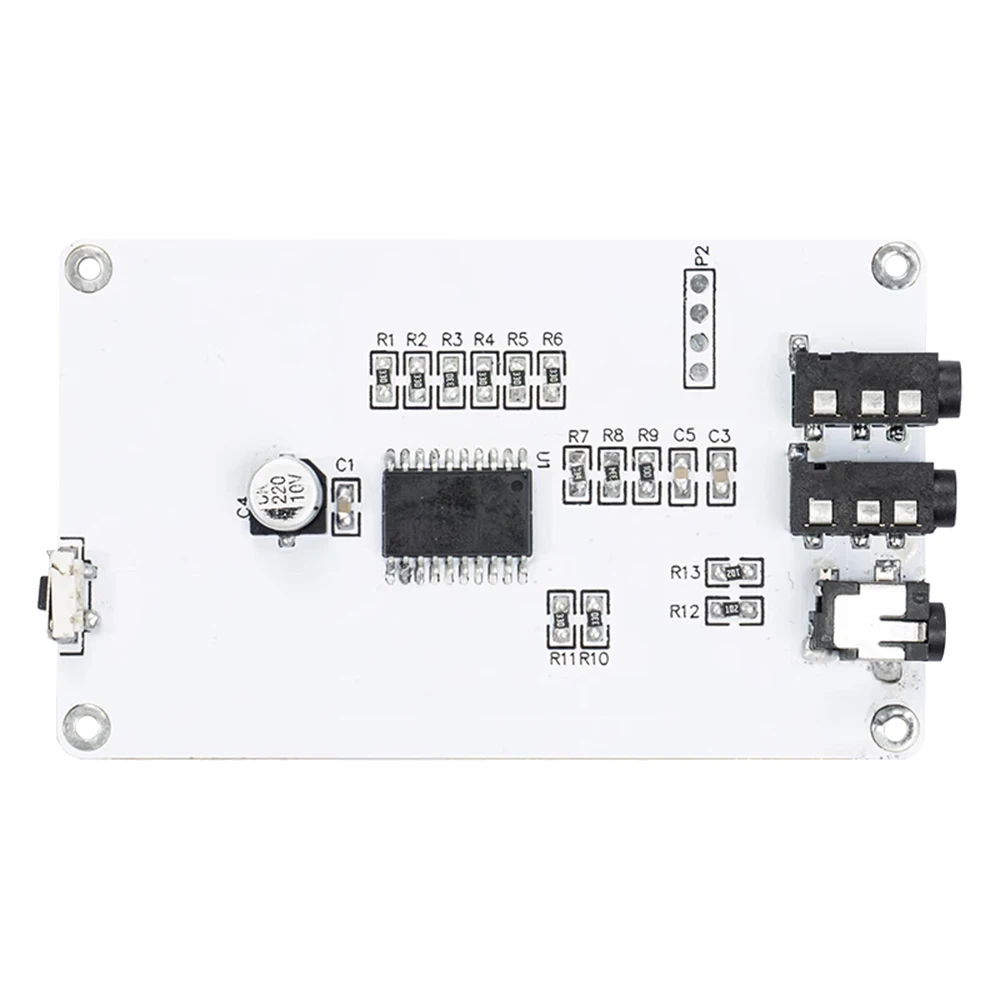

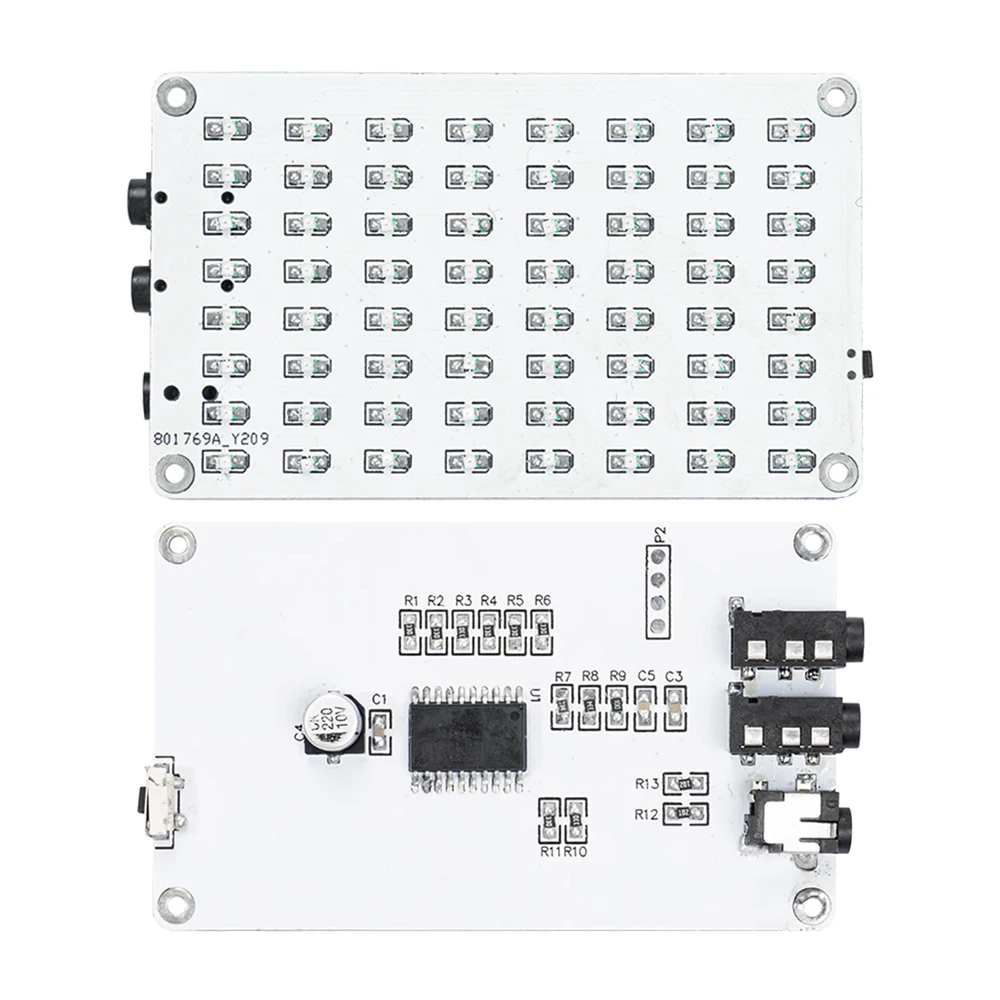

9>. 간단한 회로 설계로 전류 제한 저항기로 LED를 직접 구동합니다.

10>. 자체 테스트 모드.

2. 매개 변수:

1>. 전원 공급 장치: DC 5V

2>. 작업 온도:-25 ℃ ~ 85 ℃

3>. 작업 습도: 5% ~ 95% RH

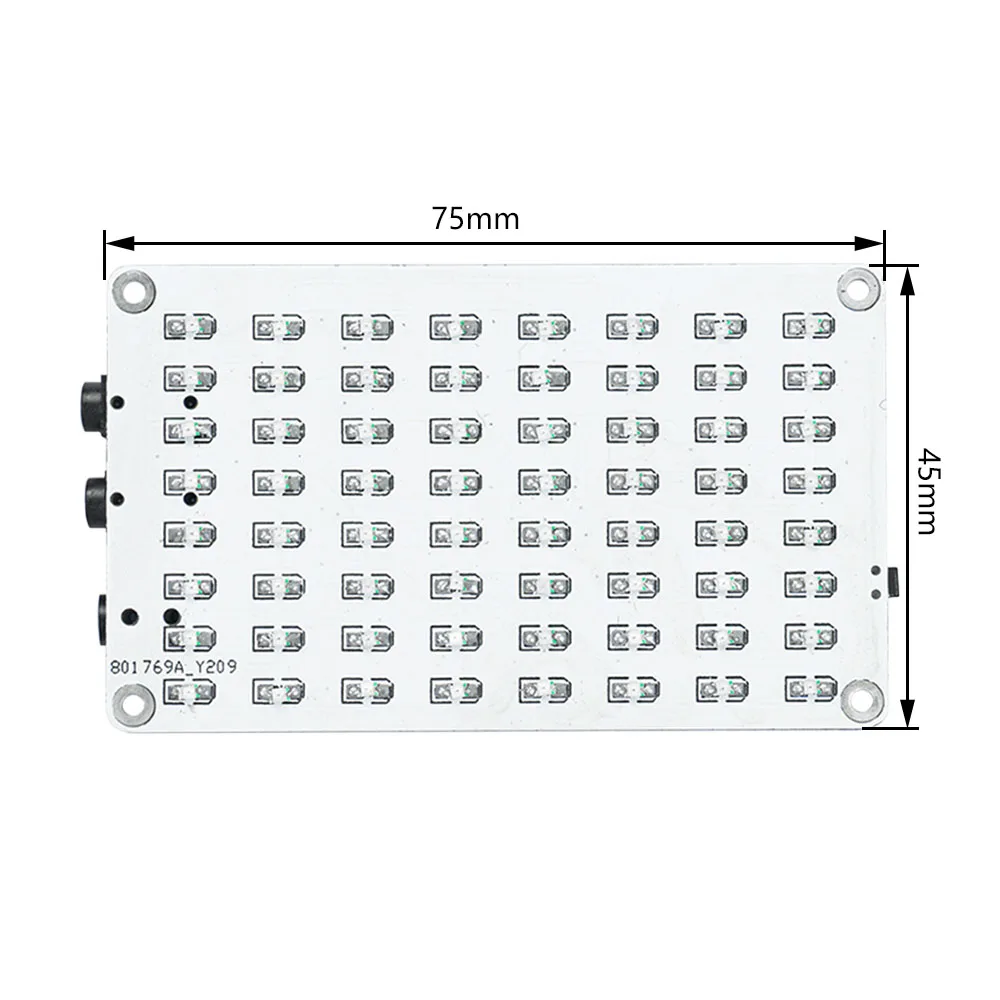

4>. 크기: 75*45mm

3. 주요 기능 설명:

1>. 디스플레이 모드 변경 (버튼을 1.5 초 미만 동안 길게 누름)

1.1>. 버튼은 "핑퐁" 모드에서 작동하며, 짧게 누르면 (1.5 초 미만 동안) 디스플레이 모드가 변경됩니다.

1.2>. 슬로우 플래시 1 모드 (디스플레이에 "S1" 표시): 이 모드에서는 디스플레이 새로 고침 빈도가 느려지므로 좋은 시각적 경험을 제공합니다.

1.3>. 빠른 플래시 모드 (디스플레이에 "F" 표시): 이 모드에서는 디스플레이 새로 고침 빈도가 빠르며 동적 효과가 생성됩니다.

1.4>.Fast Flash 2 모드 (디스플레이에 "S2" 표시): 이 모드에서는 디스플레이 새로 고침 빈도가 보통입니다.

1.5>. 시동시 칩이 "Slow Flash 2" 모드로 재설정되고 버튼을 짧게 누르면 모드가 변경됩니다.

2>. 신호 감지 감도 모드 변경 (버튼을 1.5 초 이상 길게 누름)

2.1>. 이 버튼은 "핑퐁" 모드에서 작동하며, 길게 누르면 (1.5 초 이상 유지) 신호 감지 감도가 변경됩니다.

2.2>. 저감도 (디스플레이에 "L" 표시): 이 모드에서는 약한 간섭 신호가 필터링되며 전원 공급 노이즈에 덜 민감합니다.

2.3>. 고감도 (디스플레이에 "H" 표시): 이 모드에서는 약한 오디오 신호가 감지 될 수 있으며 전원 공급 장치 노이즈에 더 민감합니다.

2.4>. 중간 감도 (디스플레이에 "M" 표시): 이 모드에서는 신호 감지가 민감하며 전원 공급 장치 노이즈에 대한 요구 사항이 적당합니다.

2.5>. 시동시 칩이 "중간 감도" 모드로 재설정되고 버튼을 길게 누르면 감도 모드가 변경됩니다.

3>. 테스트 모드 입력

3.1>. 버튼을 누르고 칩의 전원을 켜면 자동으로 테스트 모드로 들어갑니다. 테스트 모드에서는 LED의 밝기와 회로 상태를 테스트 할 수 있습니다.
