1. 설명:

60 초 카운트 다운 타이머 고정 시간 카운트 다운을 실현하십시오. 시간이 끝나면 알람을 시작하고 3-4 개의 알람을 생성합니다. 프롬프터, 일치 미리 알림, 시간 초과 알림에 사용할 수 있습니다.

2. 기능:

1>. 재설정하지 않고 60 초 카운트 다운을 수정했습니다.

2>. 낮은 전력 소비.

3>.RED LED 표시기.

4>. 자동 경보.

5>. 사용자 정의 어셈블리.

3. 매개 변수:

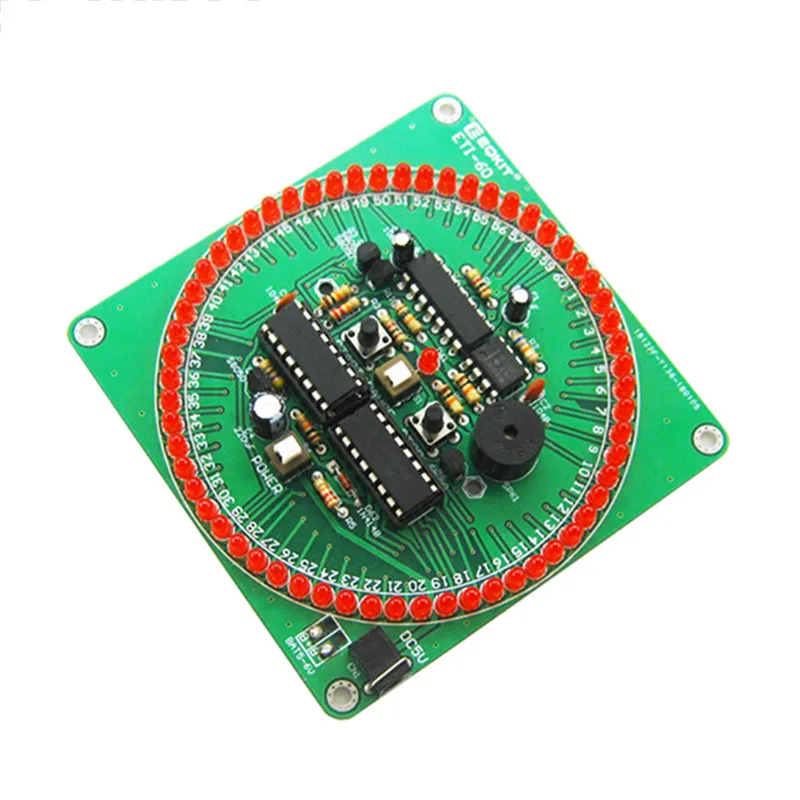

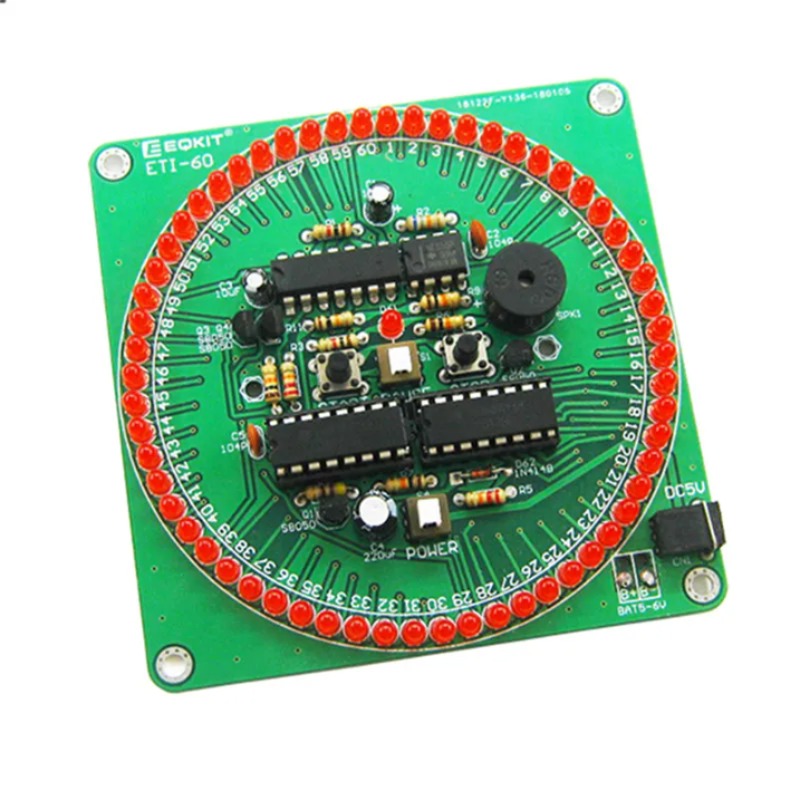

1>. 이름: 60 초 전자 카운트 다운 타이머

2>. 모델: ETI-60

3>. 현재 스탠드 :=< 8mA

4>. 작동 전압: DC5V

5>. 작동 전류 :=< 10mA

6>. 카운트 다운 시간: 60 초

7>. 종료 프롬프트까지 카운트 다운: 알람 노래 3 회

8>. 납땜 난이도: 일반

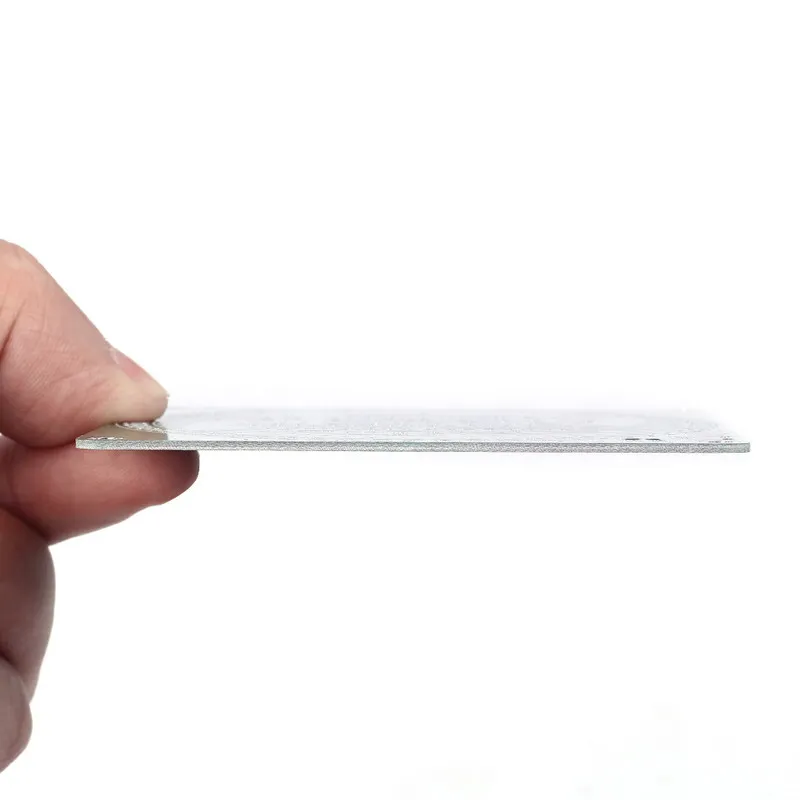

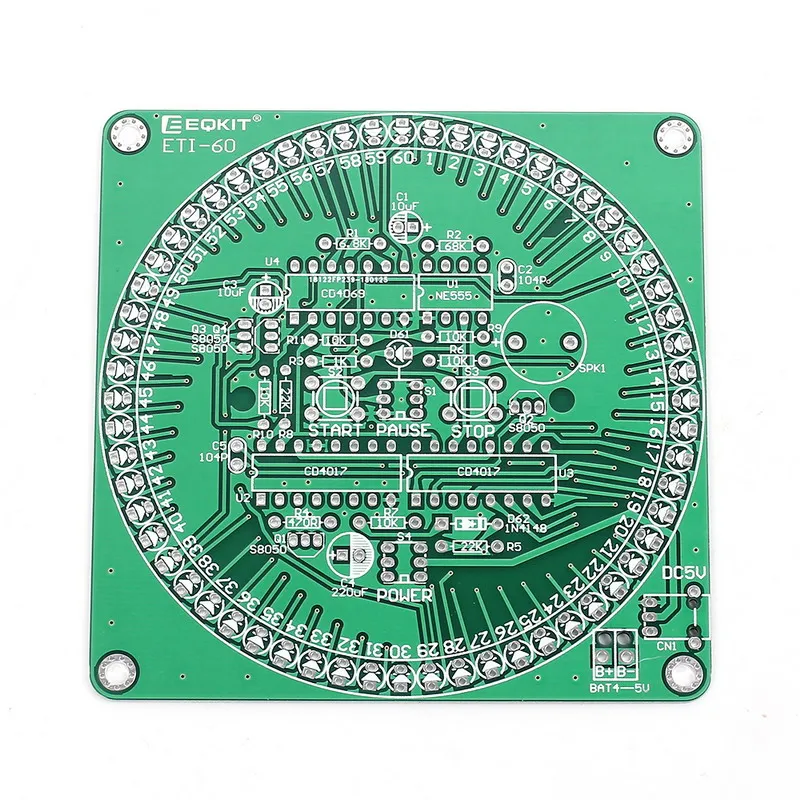

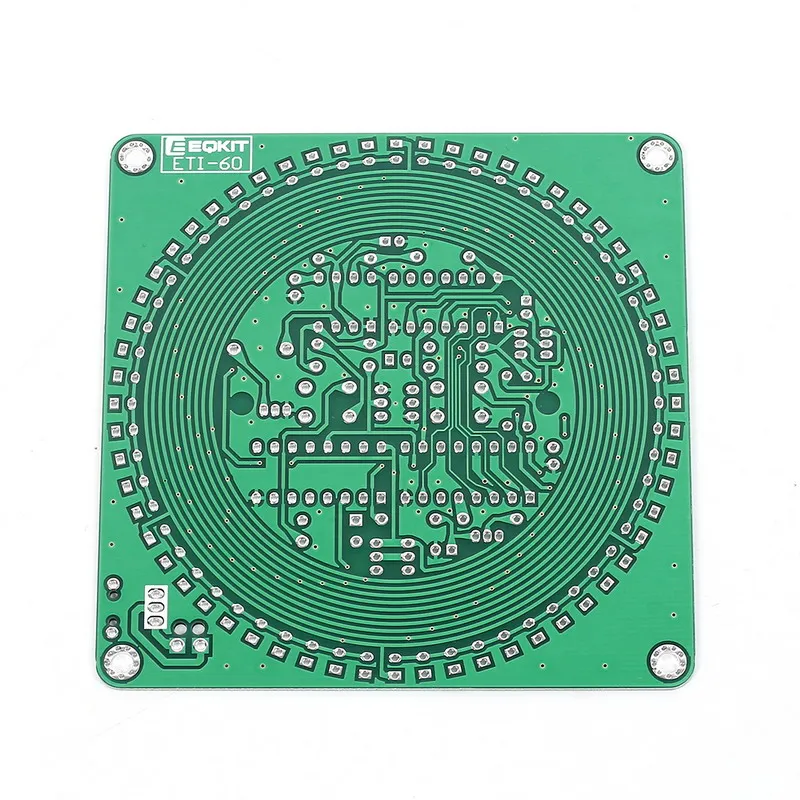

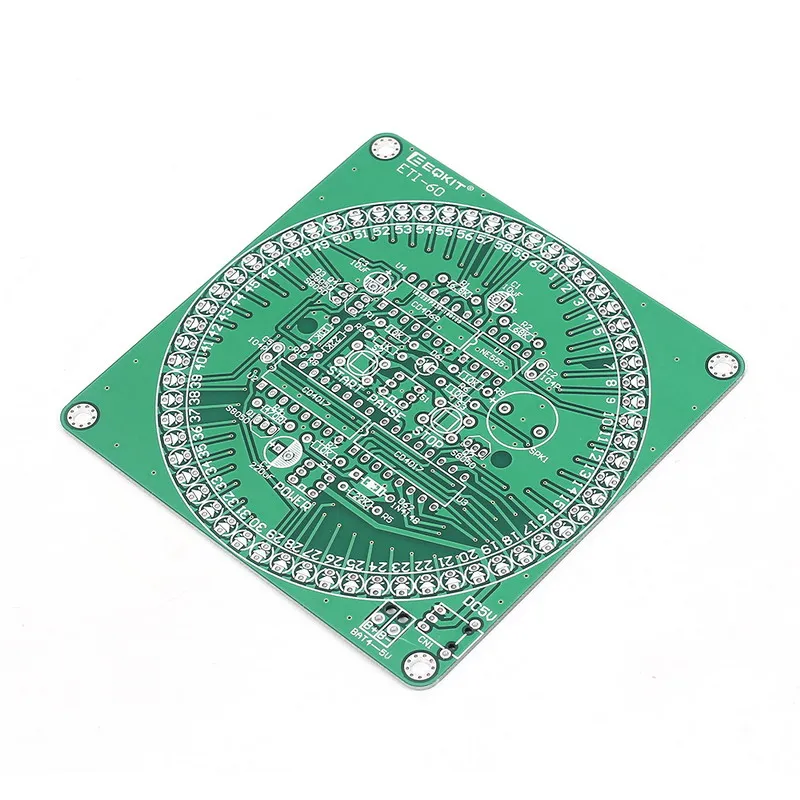

9>.PCB 크기: 84mm * 84mm

4. 신청:

1>. 프롬프터

2>. 알림 일치

3>. 시간 초과 알림

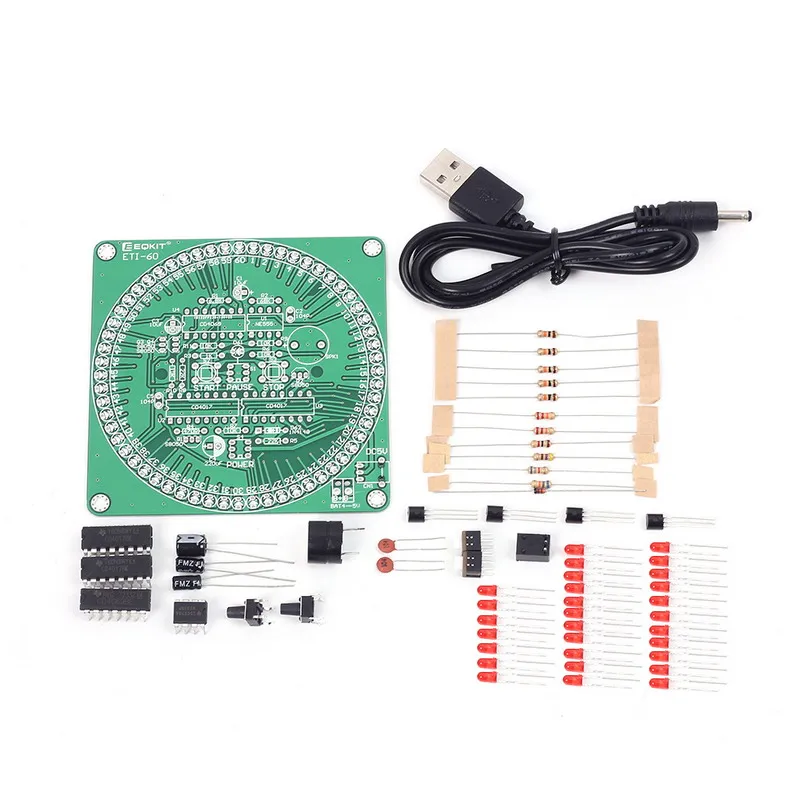

5. 구성 요소 목록:

아닙니다.

구성 요소 이름

PCB 마커

매개 변수

QTY

1

금속 필름 저항기

R4

470R

1

2

금속 필름 저항기

R3

1K

1

3

금속 필름 저항기

R1

6.8K

1

4

금속 필름 저항기

R6,R7,R9-R11

10K

5

5

금속 필름 저항기

R5,R8

22K

2

6

금속 필름 저항기

R2

68K

1

7

세라믹 커패시터

C2,C5

104P

2

8

전해 커패시터

C1,C3

10uF

2

9

전해 커패시터

C4

UF 220

1

10

LED

D1-D61

빨간색 3mm

61

11

CD4069

U4

딥-14

1

12

CD4017

U2,U3

딥-16

2

13

NE555

U5

딥-8

1

14

S8050

Q1-Q4

~ 92

4

15

다이오드

D62

1N4148

1

16

버튼 스위치

S2,S3

6*6*9mm

2

17

자동 잠금 스위치

S1,S4

6*6mm

2

18

부저

SPK1

5V 9*12mm

1

19

전원 공급 장치 소켓

CN1

DC3.5 mm

1

20

PCB

--

84*84*1.2mm

1

21

USB 전원 케이블

--

100cm

1

참고: 자세한 설치 설명서, 저희에게 연락하십시오!! PDF 문서를 보내드립니다.

6. 참고:

1>. 모든 구성 요소가 올바른 방향과 올바른 위치에 있는지 확인하십시오.

2>. 의사 용접 여부를 확인하십시오.

3>. 납땜 인두가 오랫동안 부품과 접촉 할 수 없습니다. 그렇지 않으면 고온으로 인해 부품이 손상되기 쉽습니다.

7. 사용 단계:

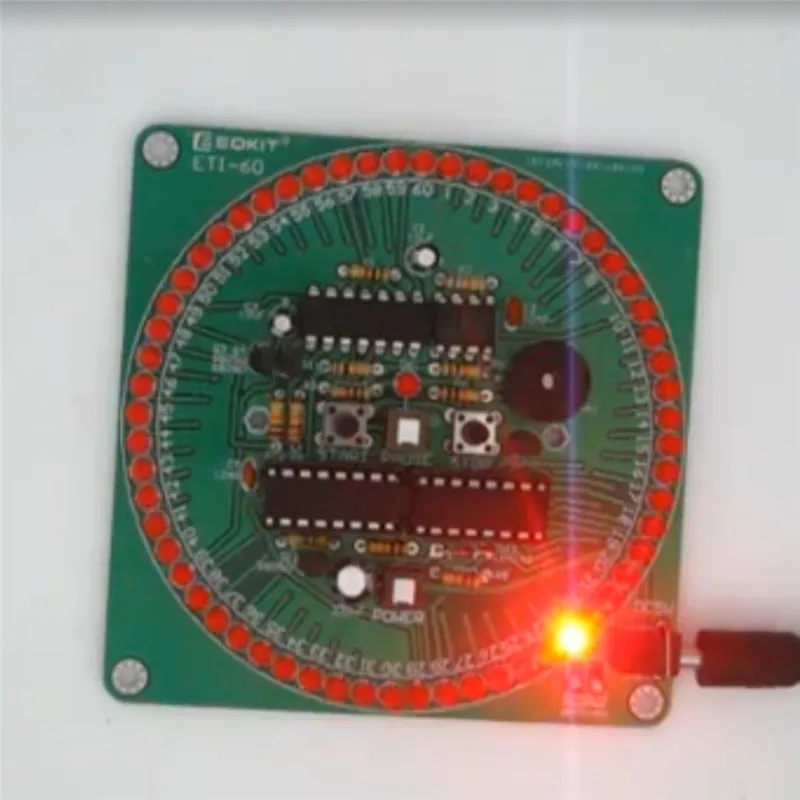

1>. 'START' 키를 눌러 카운트 다운을 시작하십시오.

2>. 카운트 다운을 일시 중지하려면 'PAUSE' 키를 누르면 LED D61 이 깜박입니다. 다시 누르고 카운트 다운을 계속하십시오.

3>. 카운트 다운을 일시 중지하고 재설정하려면 '중지' 키를 누릅니다.

4>. 카운트 다운 종료, 버저 알람.

8. 빈도 질문:

1>. 왜 지시를 보내지 않았습니까?

Q: 지침이 있습니다. 그러나 귀하의 이메일로만 보낼 수 있으며 항목과 함께 보낼 수 없습니다.

2>. 카운트 다운 시간을 조정할 수 있습니까?

Q: 아니요, 그럴 수 없습니다. 60 초 동안 고정되었습니다.

3>. 이미 설치되어 있습니까?

Q: 아니요, 키트입니다. 조립할 사용자가 필요합니다.
