1. 소개:

TJ-56-100 는 C51 MCU 시스템 개발 보드 전자 DIY 키트 MCU AT89C51/AT89C52/STC89C51/STC89C52/STC12C5A60S2/STC11/STC10. 칩 테스트 및 코드 다운로드를위한 기본 회로를 제공합니다.

그것은 사용자가 회로를 더 명확하게 이해하고 납땜 기술을 배울 수있는 매우 흥미로운 DIY 전자 제품입니다.

2.:

1>. 일반 C51 컨트롤러 기본 회로

2>.40 GPIO 인터페이스가 expanded 쉬운 테스트 사용

3>.P0 10Kohm 풀업 저항을 추가하고 사용자는 P0 포트를 직접 사용할 수 있습니다.

4>.ISP 전용 다운로드 소켓

5>. AT89C51/AT89C52/STC89C51/STC89C52/STC12C5A60S2/STC11/STC10 등 지원

6>. 간단하고 편리한 작동

7>.DIY 핸드 솔더링

3.Parameter:

1>. 제품 이름: TJ-56-100 C51 MCU 시스템 개발 보드 DIY 키트

2>. 작동 전압: DC 5V

3>. 작동 온도:-40 ℃ ~ 85 ℃

4>. 작동 습도: 5% ~ 95% RH

5>. 크기 (설치):92*45mm

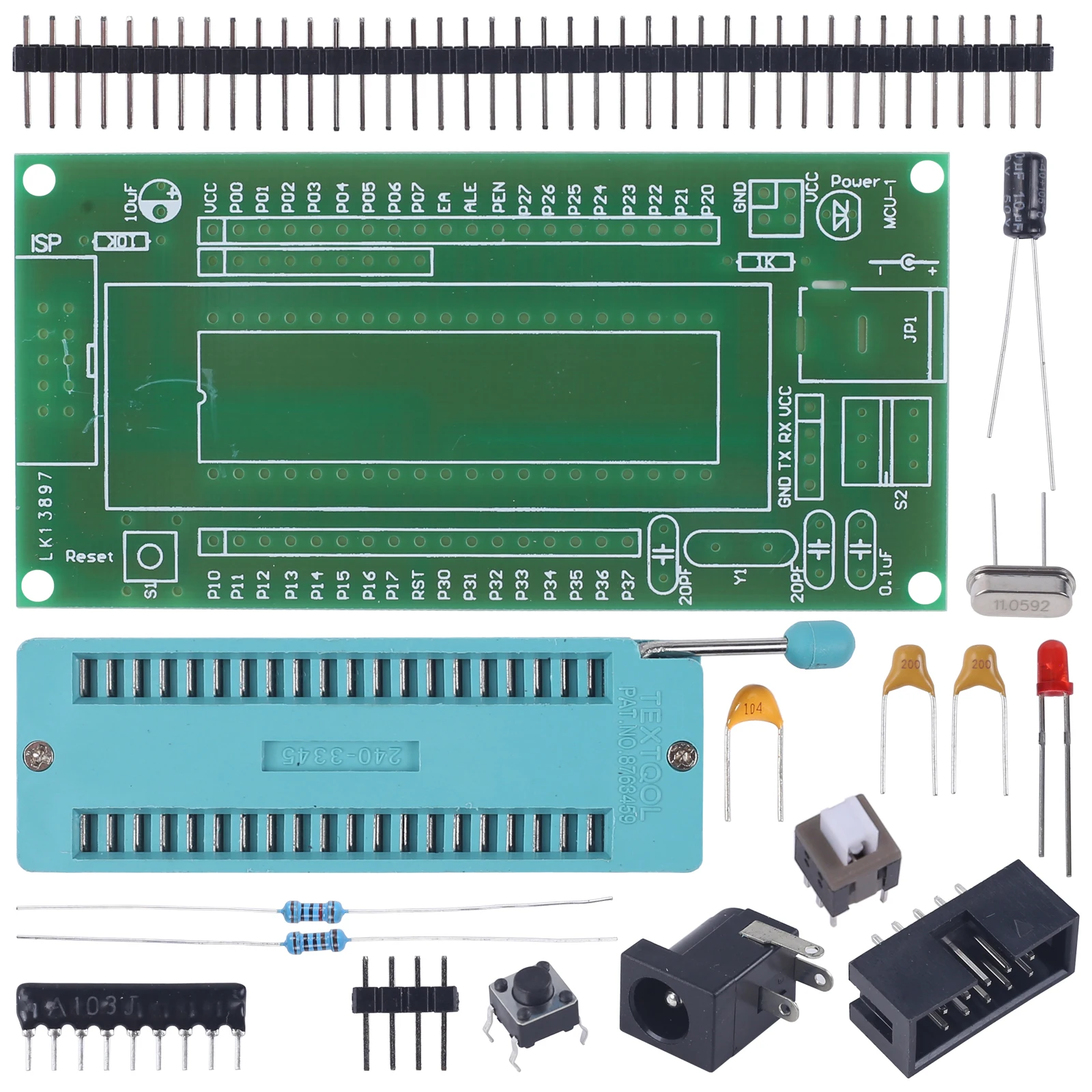

4. 구성 요소 목록:

5. 참고:

1>. 그것은 mcu를 포함하지 않습니다. 사용자는 매칭 mcu를 준비해야합니다.

2>. 패키지는 DIY 키트입니다. 사용자가 완료해야합니다.

3>. 구매 후 설치 설명서를 제공하려면 당사에 문의하십시오.

6. 설치 팁:

1>. 사용자는 처음에 용접 도구를 준비해야합니다.

1.1>. 납땜 인두 (<50 와트)

1.2>. 로진 코어 ("라디오") 납땜

1.3>. 와이어 커터

1.4>. 와이어 스트리퍼

1.5>. 필립스 스크루 드라이버

2>. 설치가 완료 될 때까지 인내심을 가지십시오.

3>. 패키지는 DIY 키트입니다. 사용자가 완료해야합니다.

4>. 납땜 인두는 오랜 시간 (1.0 초) 부품을 만질 수 없습니다. 그렇지 않으면 구성 요소가 손상됩니다.

5>. 구성 요소의 양수 및 음수에주의하십시오.

6>. 엄격하게 단락을 금지하십시오.

7>. 사용자는 지정된 규칙에 따라 led를 설치해야합니다. 그렇지 않으면 일부 led가 켜지지 않습니다.

8>. 특히 복잡한 구성 요소를 설치하십시오.

9>. 모든 구성 요소가 올바른 방향이고 올바른 위치에 있는지 확인하십시오.

10>. 설치를 시작하기 전에 설치 설명서를 읽는 것이 좋습니다!!!

11>. 전자 부품을 설치할 때 정전기 방지 장갑 또는 정전기 방지 손목 밴드를 착용하십시오.
