LED 리듬 라이트 DIY 키트 사운드 컨트롤 음악 LED 깜박임 멜로디 라이트 스위트 전자 부품 용접 연습


1. 설명:

소리 제어 리듬 깜박이는 빛입니다. 음악이나 다른 소리의 소리와 함께, LED 조명은 소리의 리듬 (소리의 속도) 에 따라 깜박이고 움직입니다. 용접이 성공하면 소리와 빛의 멋진 멜로디 조합을 느낄 수 있습니다.


2. 기능:

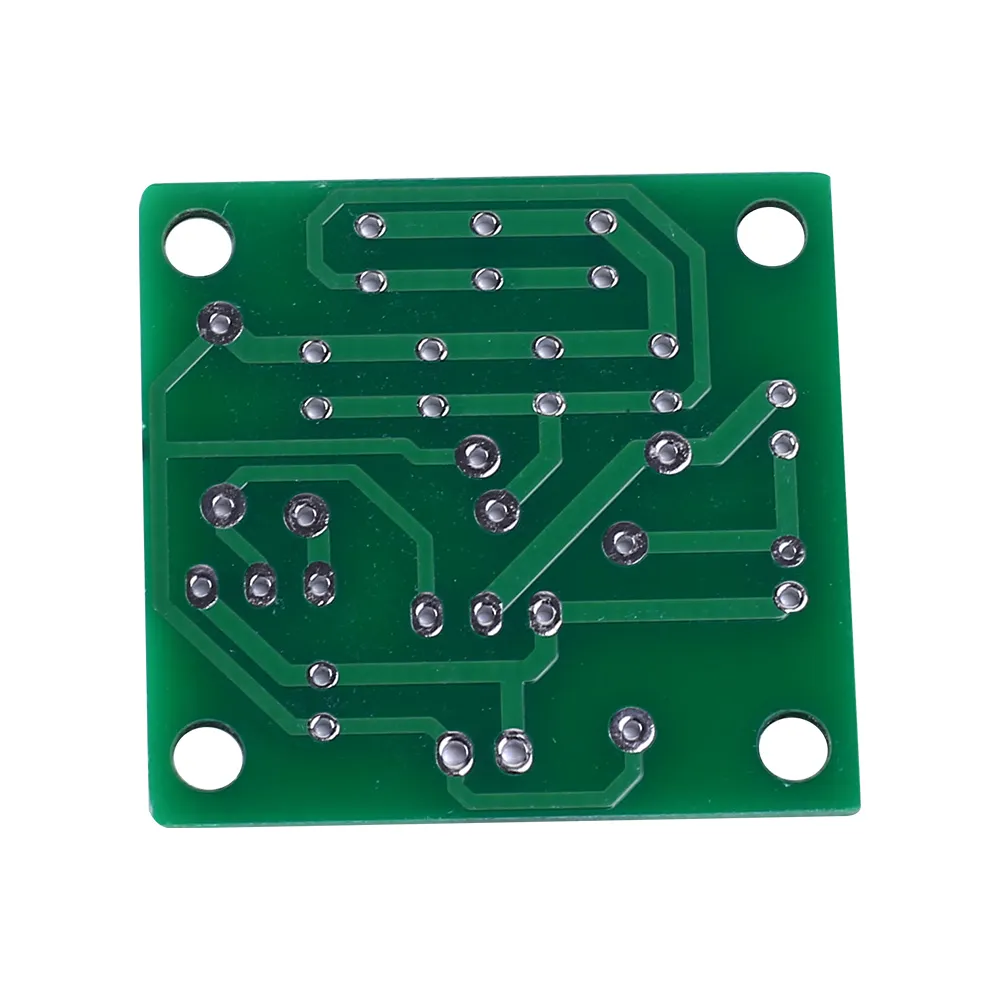

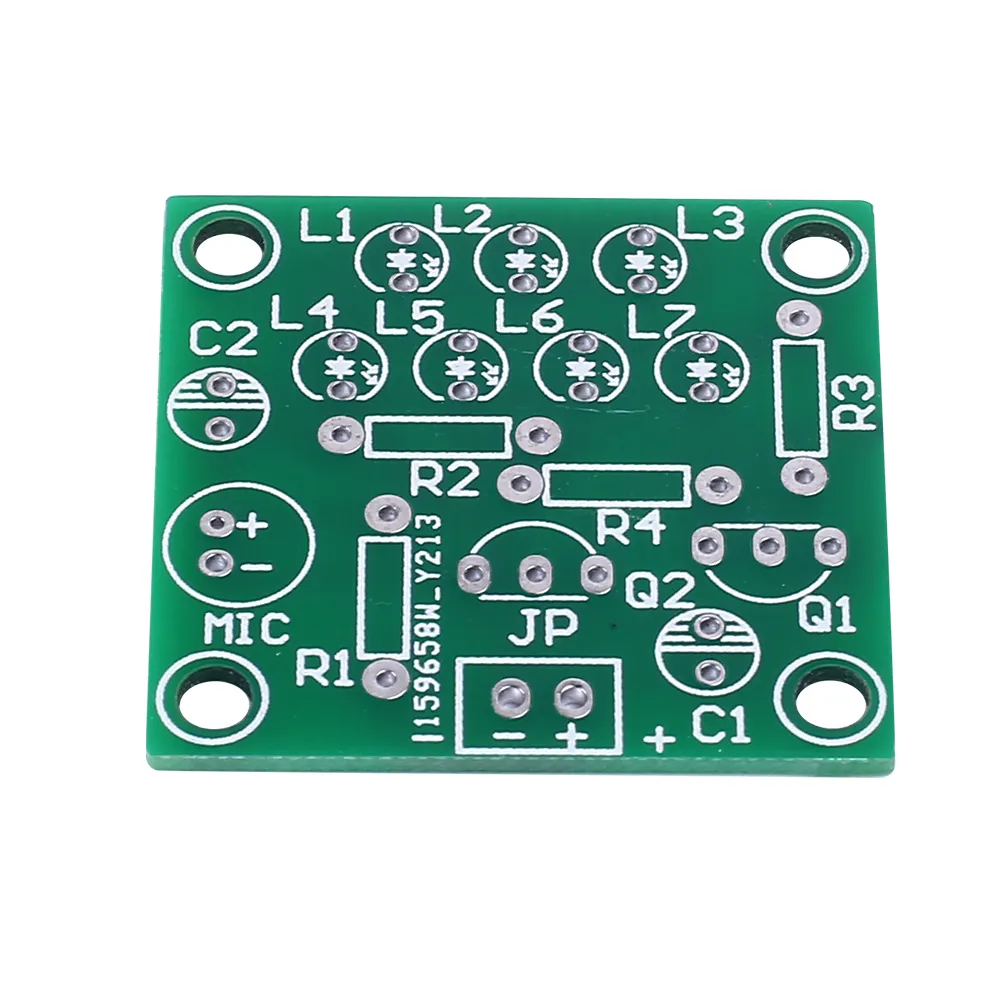

1). 납땜이 쉬운 고품질 양면 스프레이 주석 PCB 보드를 사용합니다.

2). 라인이있는 마이크와 전자 부품을 지원합니다.

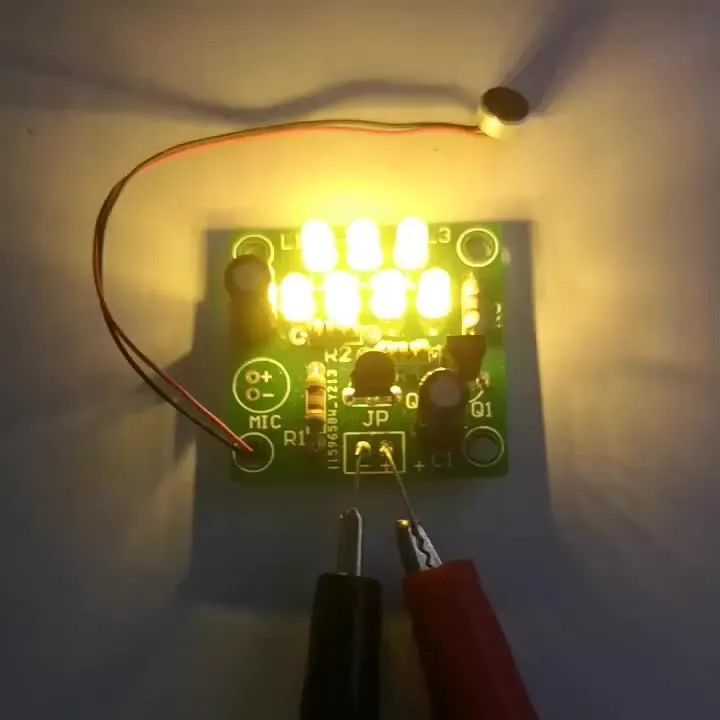

3). LED 조명이 소리와 함께 켜집니다.



3. 매개 변수:

1). 제품 이름: 사운드 컨트롤 리듬 깜박임 빛

2). 작동 전압: DC 3V-6V

3). 다이오드 수: 7 개

4). 작업 온도:-25 ℃ ~ 85 ℃

5). 작업 습도: 5% ~ 95% RH

6).PCD 크기: 31*29*1.6mm

7). 크기 (설치):31*29*20mm



4. 회로 원리:

1). 사운드 제어 LED 멜로디 조명 회로는 전원 공급 회로, 마이크 증폭기 회로 및 LED 발광 표시기 회로로 구성됩니다. 전원 공급 장치는 JP에 의해 입력되고 C1 은 회로에 사용하기 위해 필터링됩니다.

2). MIC는 사운드 신호를 C2 를 통해 Q2 에 연결되고 증폭되는 전기 신호로 변환하고 증폭 된 신호는 Q1.Q1 의베이스로 보내져 LED를 밀어 빛을 방출합니다. 소리가 클수록 LED의 밝기가 높아집니다.



5. 설치주의 사항:

1). 일렉트렛 마이크에는 양극과 음극이 있으며 알루미늄 쉘에 연결된 끝은 음극입니다. 설치 중에 마이크의 두 전선을 회로 기판을 통해 고정 구멍을 통해 회로 기판에 납땜 할 수 있으므로 전선이 쉽게 파손되지 않습니다.

2). 전원 공급 장치에는 양의 차이와 음의 차이가 있습니다. 일반적으로 DuPont 케이블은 전원 공급 장치를 연결하는 데 사용됩니다. 상황에 따라 3-6V 배터리 상자와 직접 연결할 수도 있습니다.

3). 이 회로는 고휘도 오목한 전기가없는 따뜻한 흰색 노란색 듀얼 컬러 LED를 채택합니다. 이러한 종류의 LED는 양의 방향과 음의 방향 모두에서 빛을 방출 할 수 있습니다. 따뜻한 흰색 빛을 정방향으로, 노란색 빛을 반대 방향으로 방출합니다. 설치시 모두 같은 방향이어야합니다. 그렇지 않으면 빛이 고르지 않을 수 있습니다.
