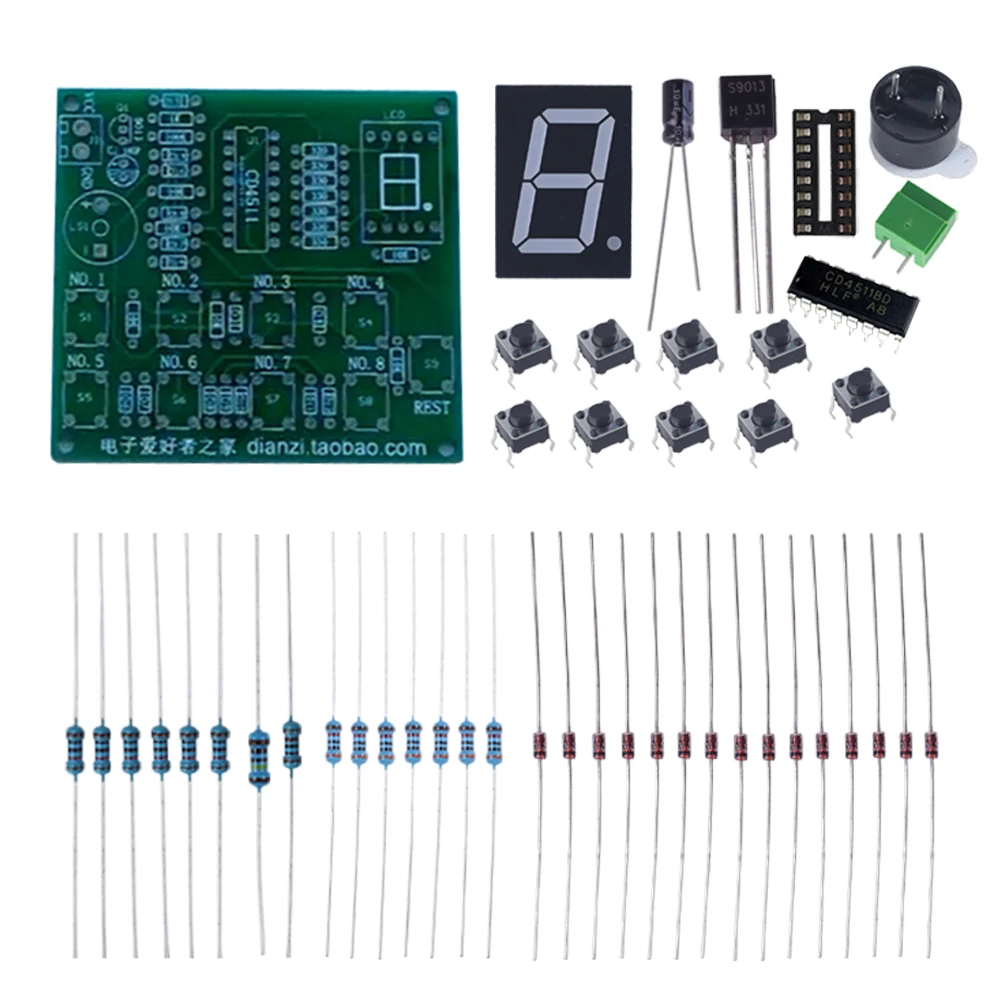

1. 설명:

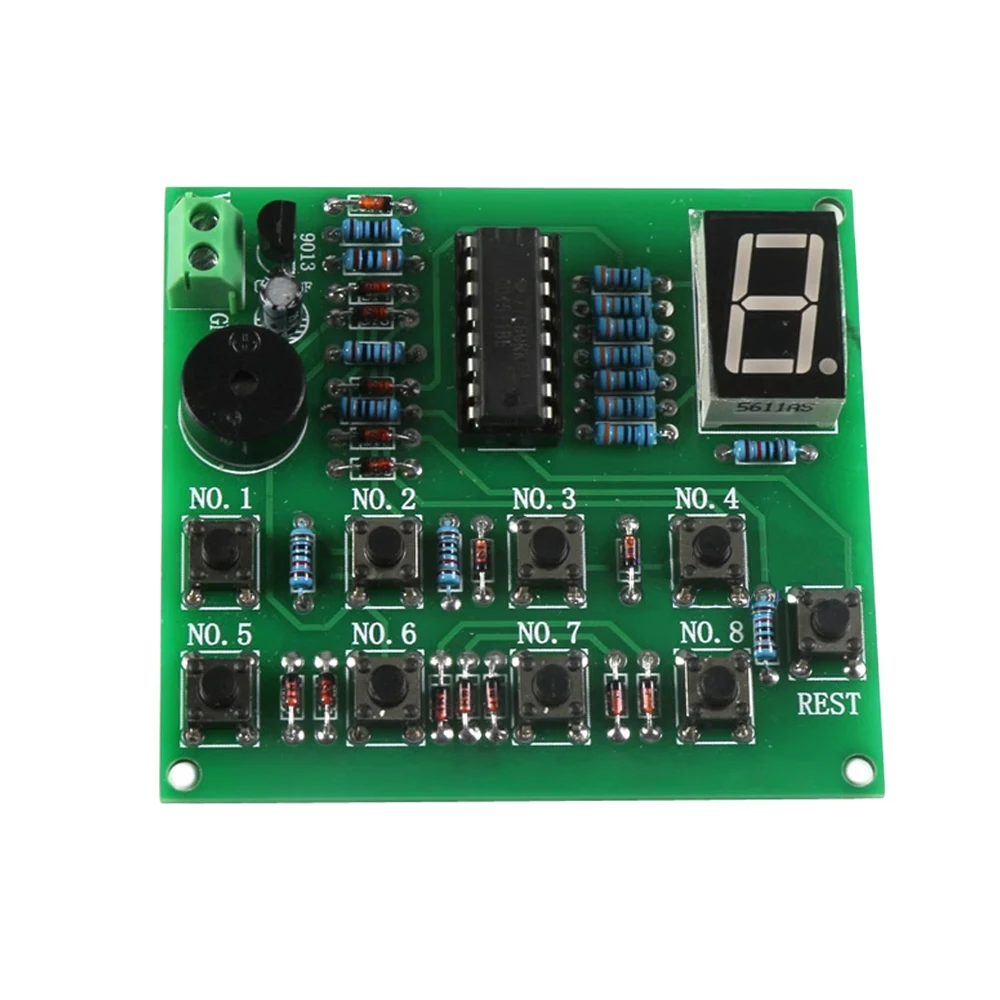

9 개의 키, 8 개의 응답 번호 및 1 개의 응답 재설정이 있는 8 방향 응답 키트입니다. 전원을 켠 후 nixie 튜브에 0 이 표시되어 응답을 시작합니다. 8 개의 키 중 어느 키를 먼저 눌렀는지, nixie 튜브는 처음 누른 키의 번호를 즉시 표시하고 응답을 성공적으로 표시하도록 디스플레이를 잠급니다. 다른 키를 다시 누르는 데 실패했습니다. 리셋 버튼 누르고 닉시 튜브 0 지우는 것 새로운 답변 진행할 수 있습니다, 키 누르면 버저 울립니다.

2. 매개 변수:

1>. 작업 전압: DC 4.5V-5V

2>. 키 기능: S1-S8 응답 키이고 S9 는 재설정 키입니다.

3>. 작업 온도:-25 ℃ ~ 85 ℃

4>. 작업 습도: 5% ~ 95% RH

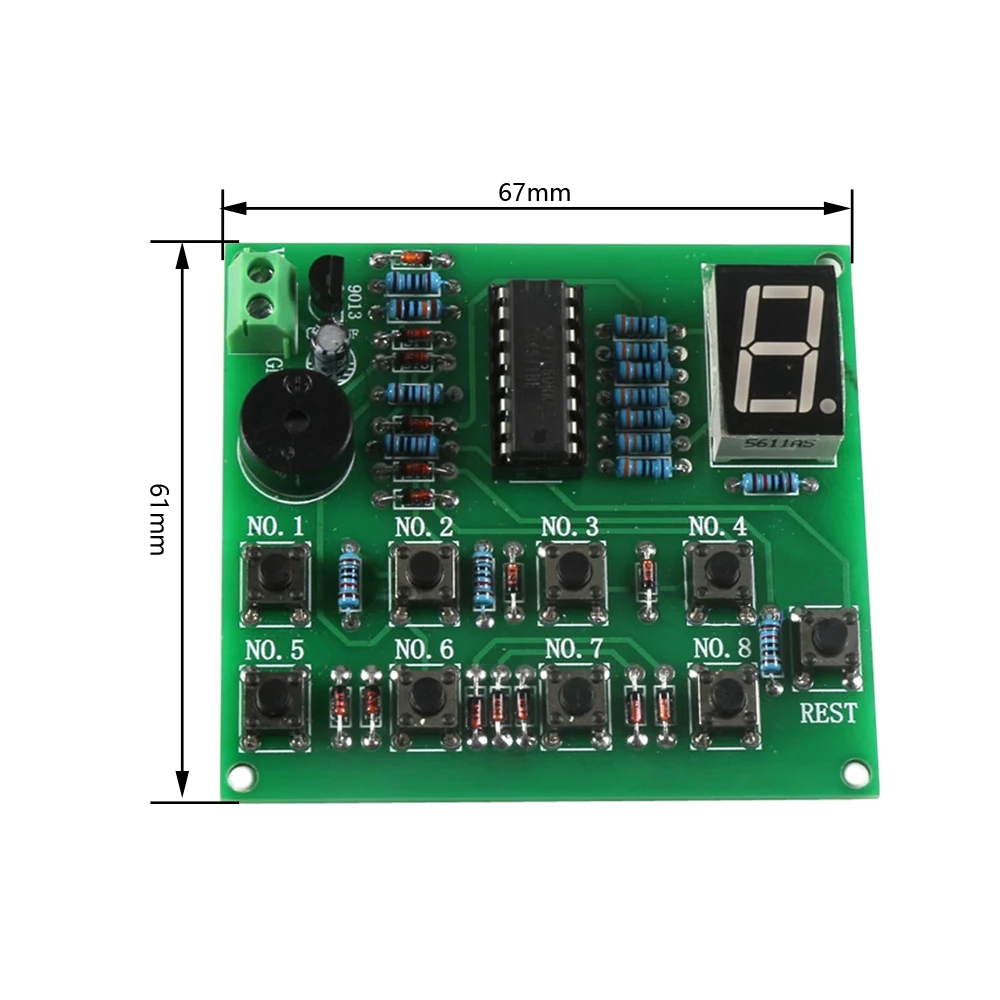

5>. 크기: 67*61mm

3. 일반적인 문제:

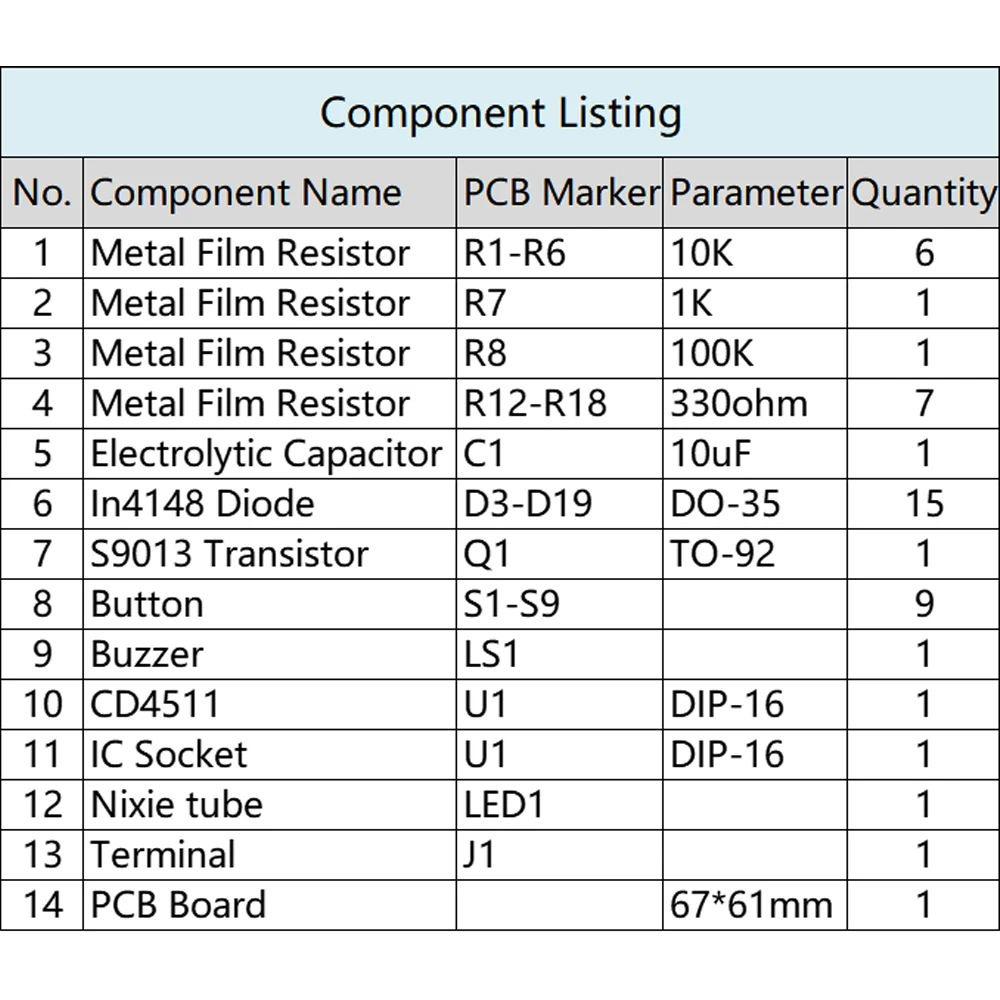

1>. 용접에 대한 저항 값을 구별하는 것에주의를 기울여야하며 저항 값은 보드의 저항 값과 하나씩 일치해야합니다.

2>. 다이오드 1N4148 은 양극과 음극 전극을 구별하며, 검은 색은 보드의 수평 막대가있는 측면, 즉 음극 전극에 해당합니다.

3>. 전해 커패시터의 긴 핀은 양극이고, 부저는 또한 긴 핀의 양극이다.

4>. 칩 노치 방향과 기본 노치 방향은 보드에 표시된 노치 방향과 일치해야 합니다.

5>. 아래 소수점과 함께 nixie 튜브의 방향에주의하십시오.

6>. 전원 공급 장치의 양극 및 음극 전극에주의하십시오. VCC는 양극에 연결되고 GND는 음극 전극에 연결되며 DC 전압은 4.5-5.5 V입니다.

7>. 용접 단락 및 납땜 결함에주의하십시오.
