설명:

이 스위트는 음성 신호의 저장 및 복원을 위해 20s 음성 녹음 회로 ISD1820P 를 채택합니다. 칩은 CMOS 기술을 채택하고, 전력 소비 정보는 100 년 동안 저장할 수 없습니다. 집적 회로 핀 기능: 11 핀 전원 양극 (VCC), 8, 14 핀 연결 전원 네거티브 (GND), 1 핀 기록 포트 (REC), 높은 수준의 유효; rec가 높아지면 칩 녹음이 시작됩니다. 2 핀은 에지 트리거 플레이 (플레이) 입니다. 이 포트의 수준이 높으면 칩이 음성 재생을 시작합니다. 재생 후 플레이를 해제 할 수 있습니다. 13 핀은 녹음 표시 포트 (재기록) 입니다. 녹화 상태 일 때, 이 포트는 낮고 led를 구동 할 수 있습니다. 4, 5 핀 연결 마이크 입력 포트 (마이크); 6 핀 연결 자동 게인 제어 (AGC) 포트, 7, 9 핀 연결 라우드 스피커 출력 (SP +, SP-), 직접 8 옴 이상의 라우드 스피커가 가능합니다. 10 핀, 진동 저항기 (ROSC) 를 연결하고, 진동 저항을 gnd에 연결합니다. Rosc와 연결된 발진기 저항기 R4 를 조정하면 음성 속도를 무단 조정할 수 있습니다. 녹음 음성이 짧을수록 음질이 향상됩니다. 그렇지 않으면 더 나빠질 것입니다. 참고: 저항을 너무 작게 조정하지 마십시오. 100K ohm 이상을 권장합니다.


매개 변수:


1. 작동 전압: DC 3-5V

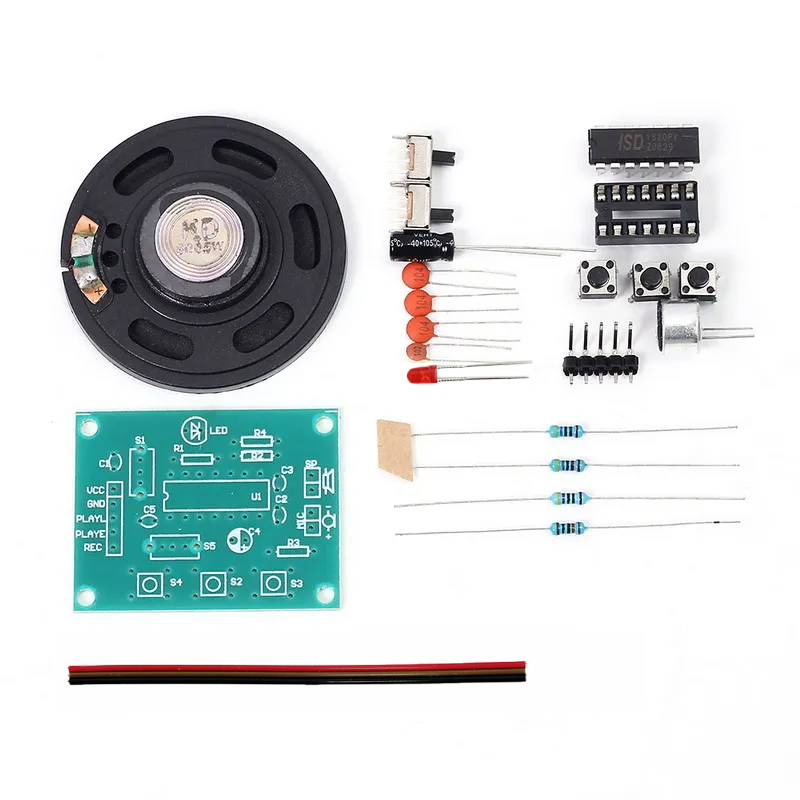

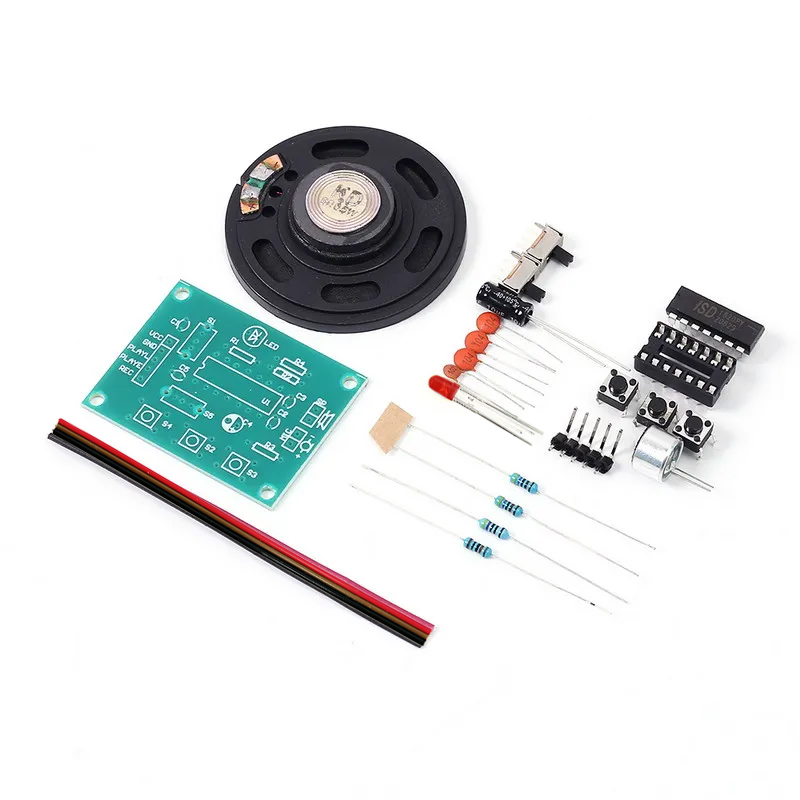

2.구성 요소 목록:


아니.

구성 요소 이름

PCB 마커

매개 변수

수량

비고

1

금속 필름 저항기

R1

470ohm

1


2

금속 필름 저항기

R2

100K

1


3

금속 필름 저항기

R3,R4

4.7K

2


4

IC 소켓

U1

딥-14

1


5

ISD1820

U1

딥-14

1

IC 소켓에 설치

6

스위치

S1,S5

3mm

2


7

수컷 핀

J1

5P

1


8

케이블



4


9

세라믹 커패시터

C1,C2,C3

0.1 미크로포맷 104

3


10

세라믹 커패시터

C5

0.001 미크로포맷 102

1


11

전해 축전기

C4

10 미크로포맷

1


12

스피커

SP

8ohm 0.5W

1


13

마이크

마이크

5mm

1


14

버튼

S2,S3,S4

6*6mm

3


15

LED 조명

LED 조명

3mm

1


16

PCB


45*34mm

1

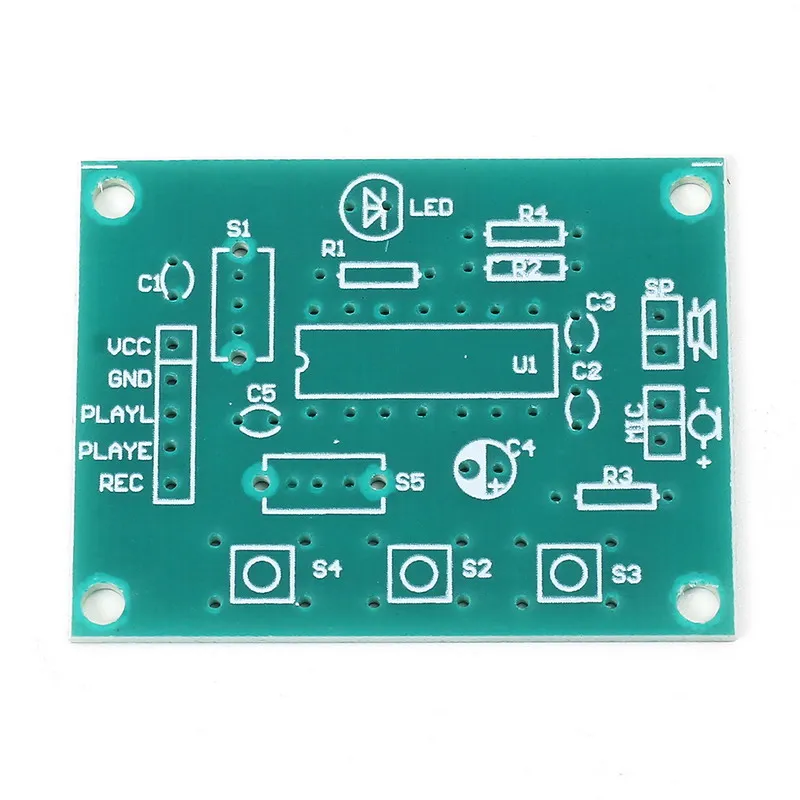

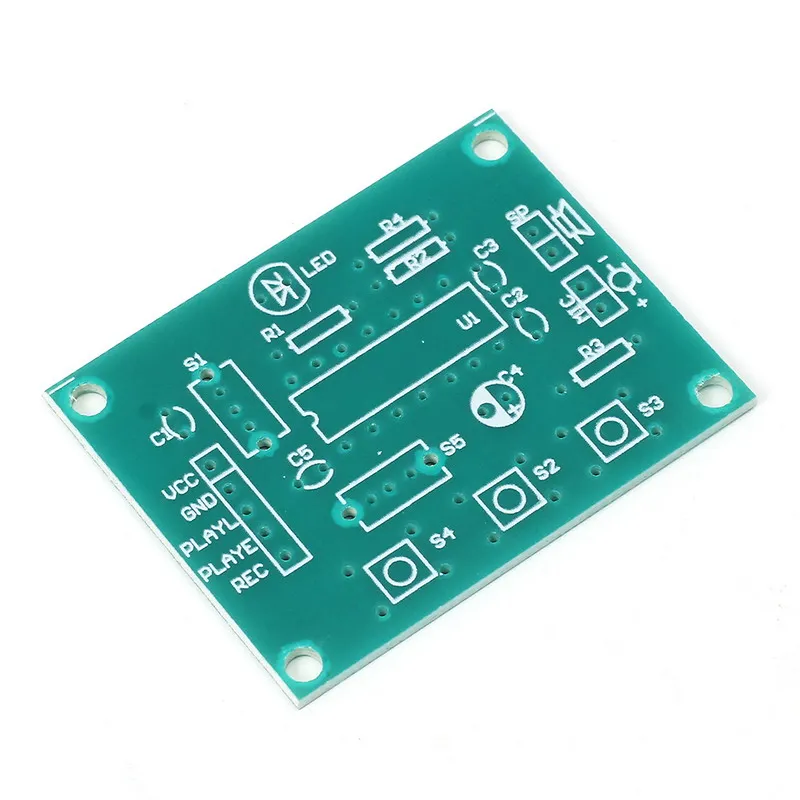

참고:PCB 실크 스크린 및 부품 목록으로 설치를 완료 할 수 있습니다.
