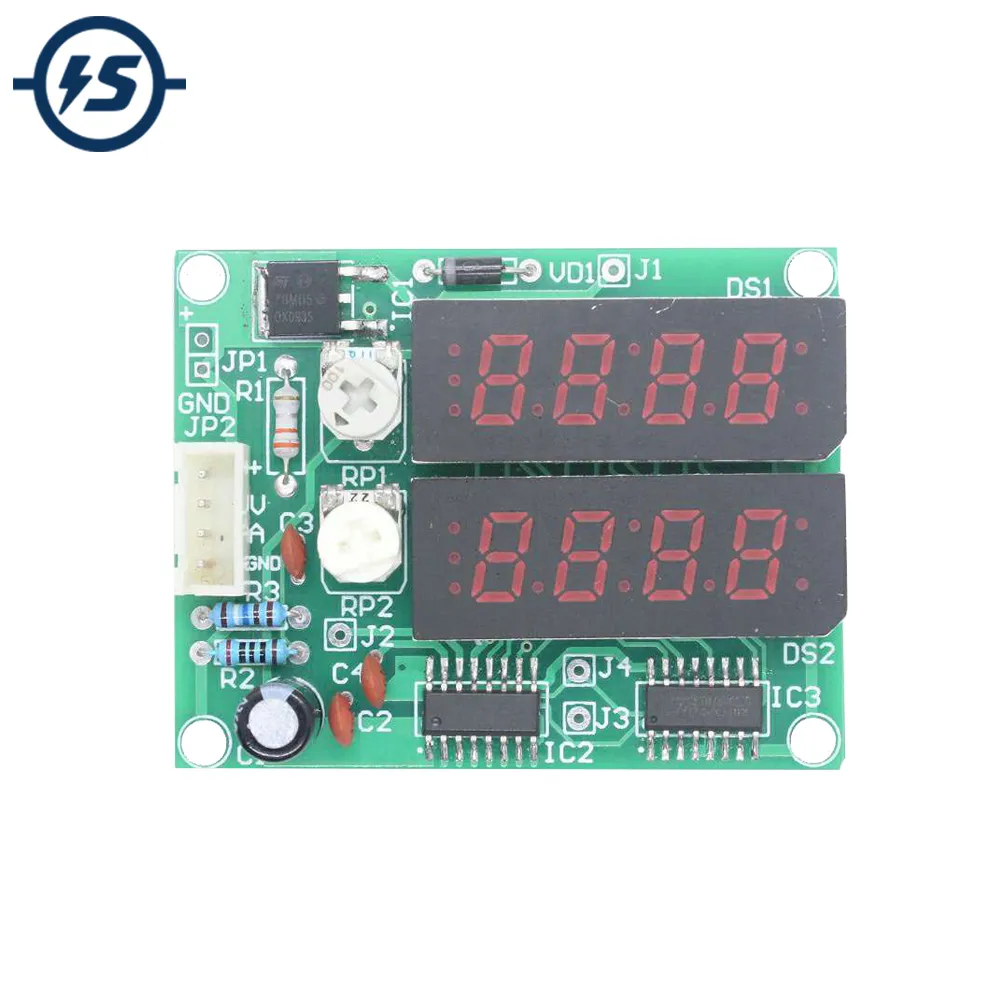

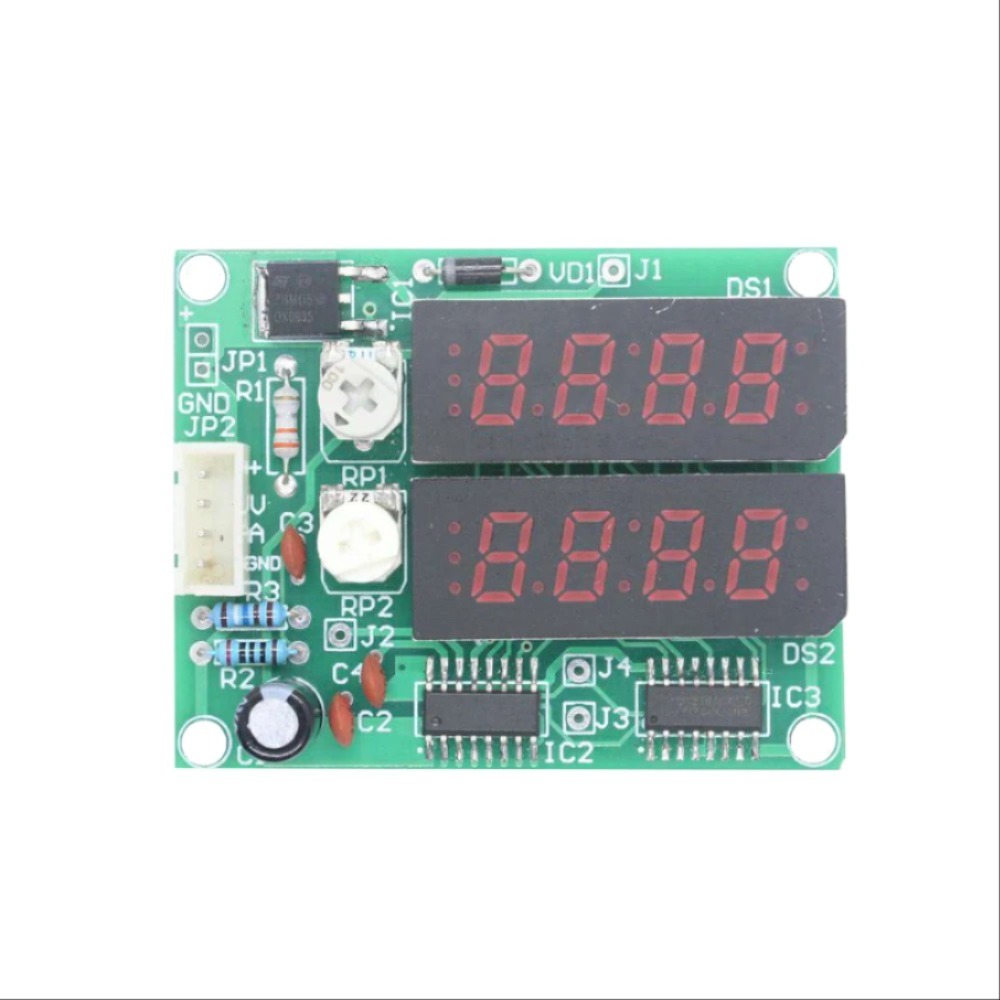

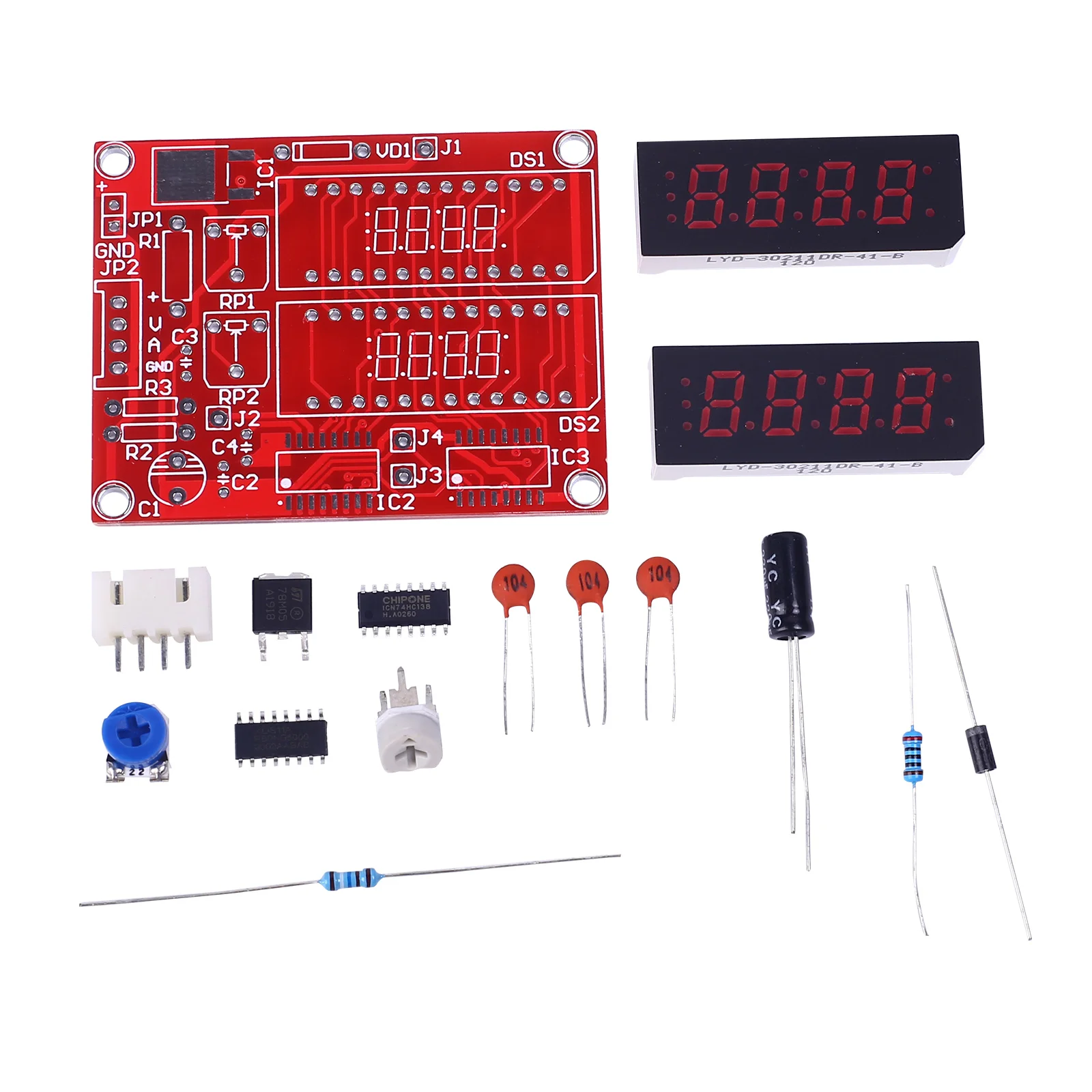

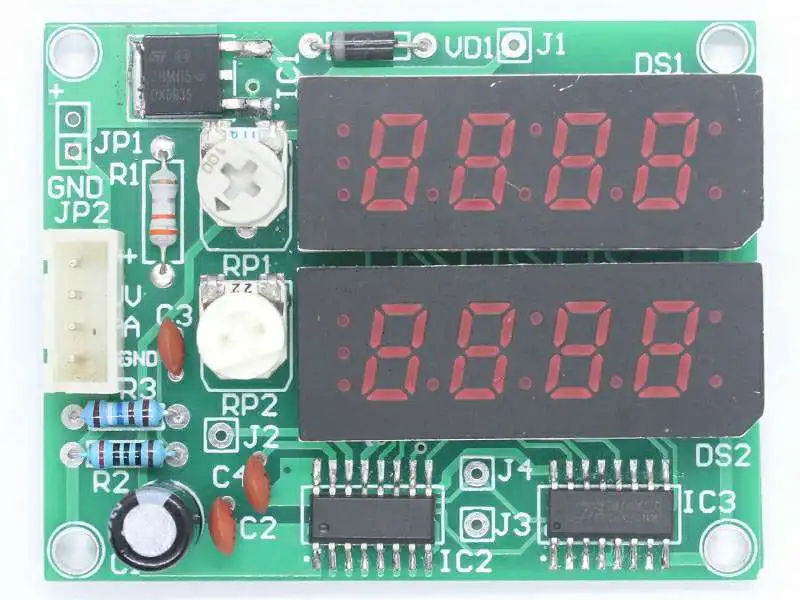

    4 비트 디지털 전압 전류계 전압계 전류계 DIY 키트, 전자 학습 훈련 부품 74HC138 PMS132

    1. 설명:

    전압 및 전류 측정기입니다. 일반적으로 사용되는 디지털 전압 및 전류 측정기로 사용할 수 있습니다.



    2. 기능:

    1). 2.4-5.5 v의 전압 범위는 작동 할 수 있습니다.

    2). 회로 디자인은 고급스럽고 실용적이며 가격이 매우 높습니다.

    3). 개발 바다의 칩 마이크로 강력한 기능.



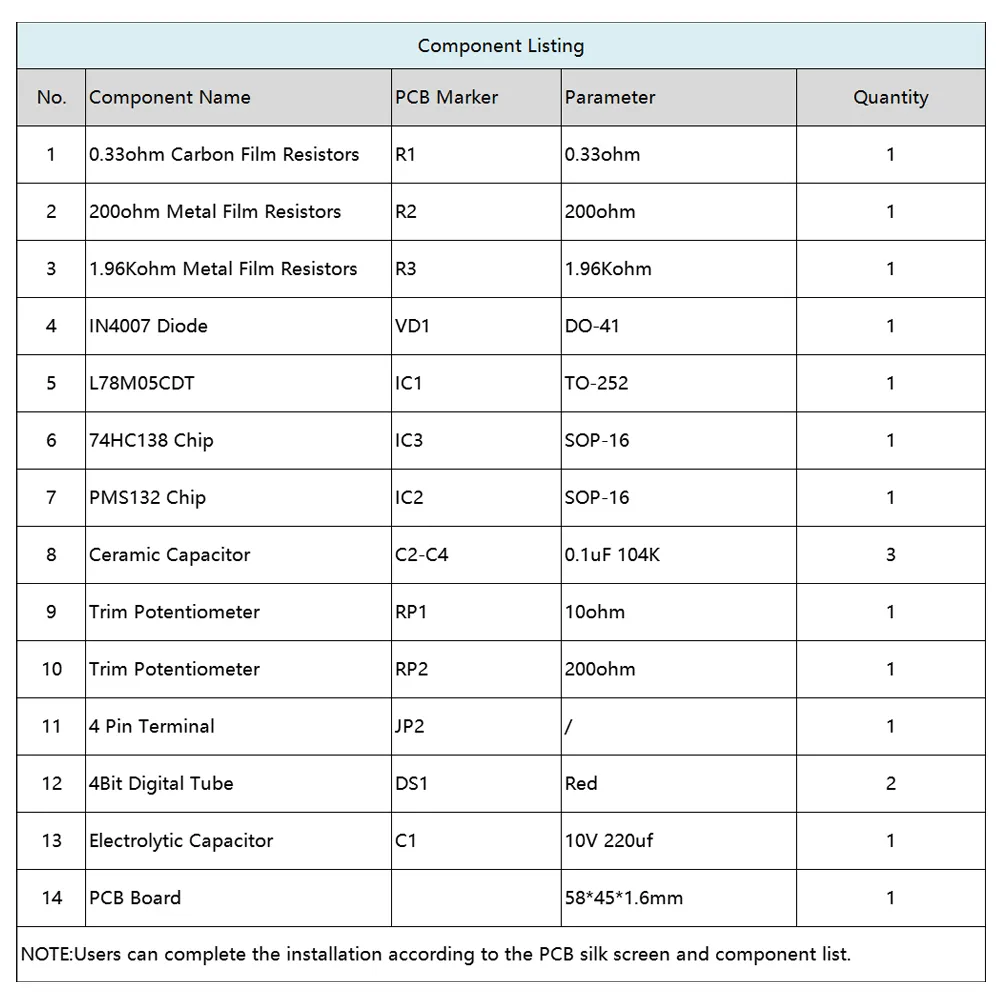

    3.Parameter:

    1). 상품명: 전압 및 전류 측정기

    2). 작동 전압: DC 2.4V-5.5V

    3).MCU:PMS132B

    4). 작동 온도:-25 ℃ ~ 85 ℃

    5). 작업 습도: 5% ~ 95% RH

    6).PCB 크기: 58*45*1.6mm



    4. 회로 원리:

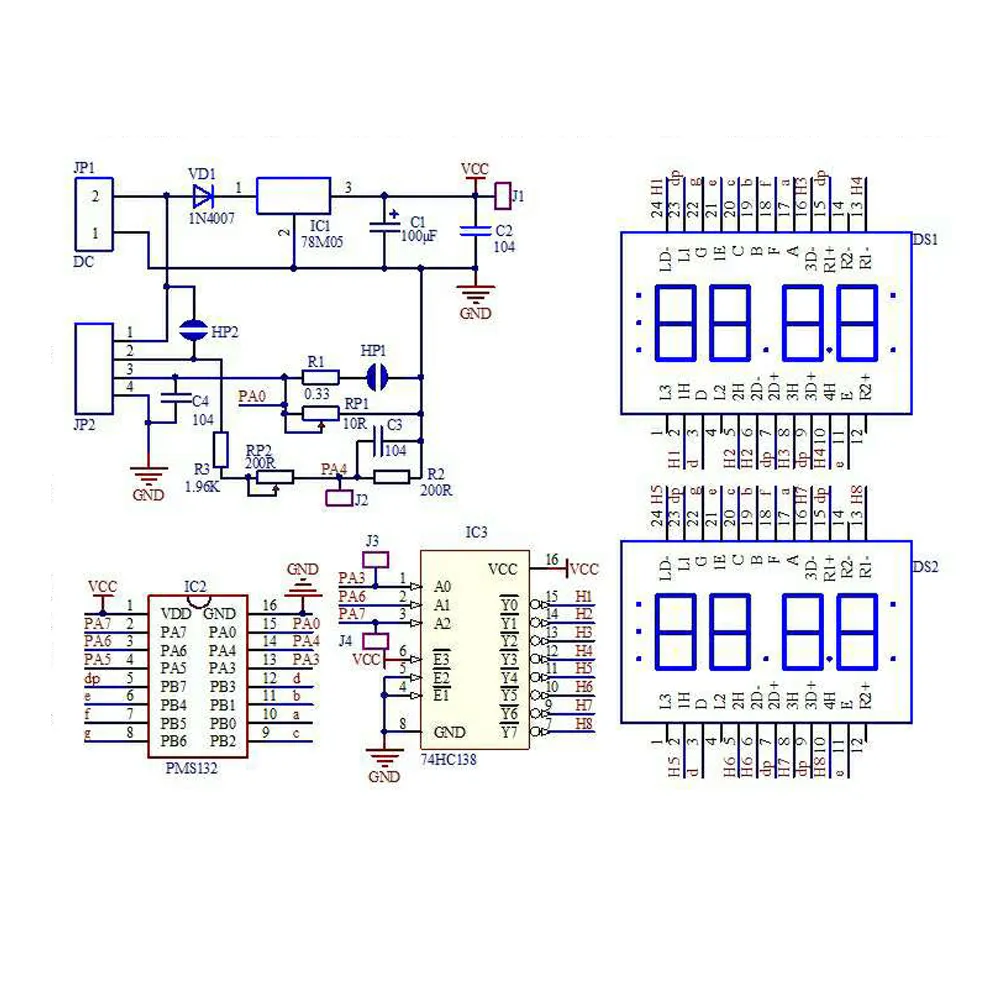

    1). 회로의 핵심 요소는 아날로그-디지털 변환 기능을 갖춘 단일 칩 마이크로 컴퓨터 PMS132B 입니다. 회로의 JP1 은 외부 전원 공급 장치 단말기입니다. 외부 전원은 VD1 을 통한 3 단자 78M05 안정화 전압으로 전송되어 회로에 5V 작동 전압을 제공합니다.

    2). 측정 전압은 JP2 의 2 번째 핀에서 입력되고 R1,RP2 및 R2 가 시리즈 전압 분배기를 형성한 후 칩 ic2 의 14 번째 핀에 대한 전압 샘플링 신호를 제공합니다.

    3). 전압 측정 범위를 11 배 (0-30V) 로 연장합니다. 측정 전압이 5V 이하이고 부하 용량이 높지 않으면 패드 HP2 를 단락하여 JP1 이 별도의 전원 공급 장치에 연결되지 않도록 할 수 있습니다. 전압계는 "2 선 시스템이되었습니다."

    4). 측정 전류는 jp2 의 3 번째 핀에서 입력되며, HP1 은 단락되어야하므로 측정 전류가 R1 과 RP2 를 통과 할 수 있습니다. 그리고 형성된 전압은 측정을 위해 IC2 15 핀, 전류 값이 계산됩니다.

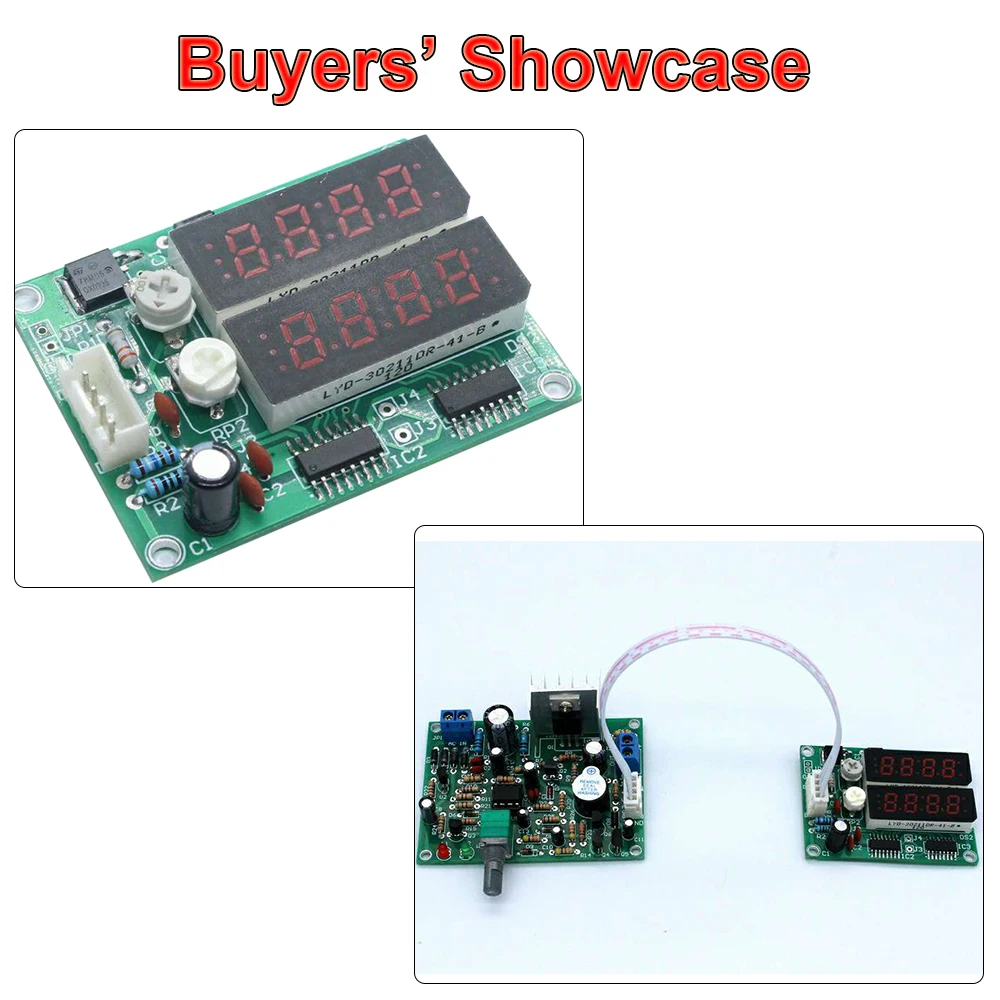

    5). 자체 복구 정밀 조정 전원 공급 장치의 전류 측정에 사용하는 경우 전류 샘플링 저항이 설치되어 R1 을 설치할 필요가 없습니다.
