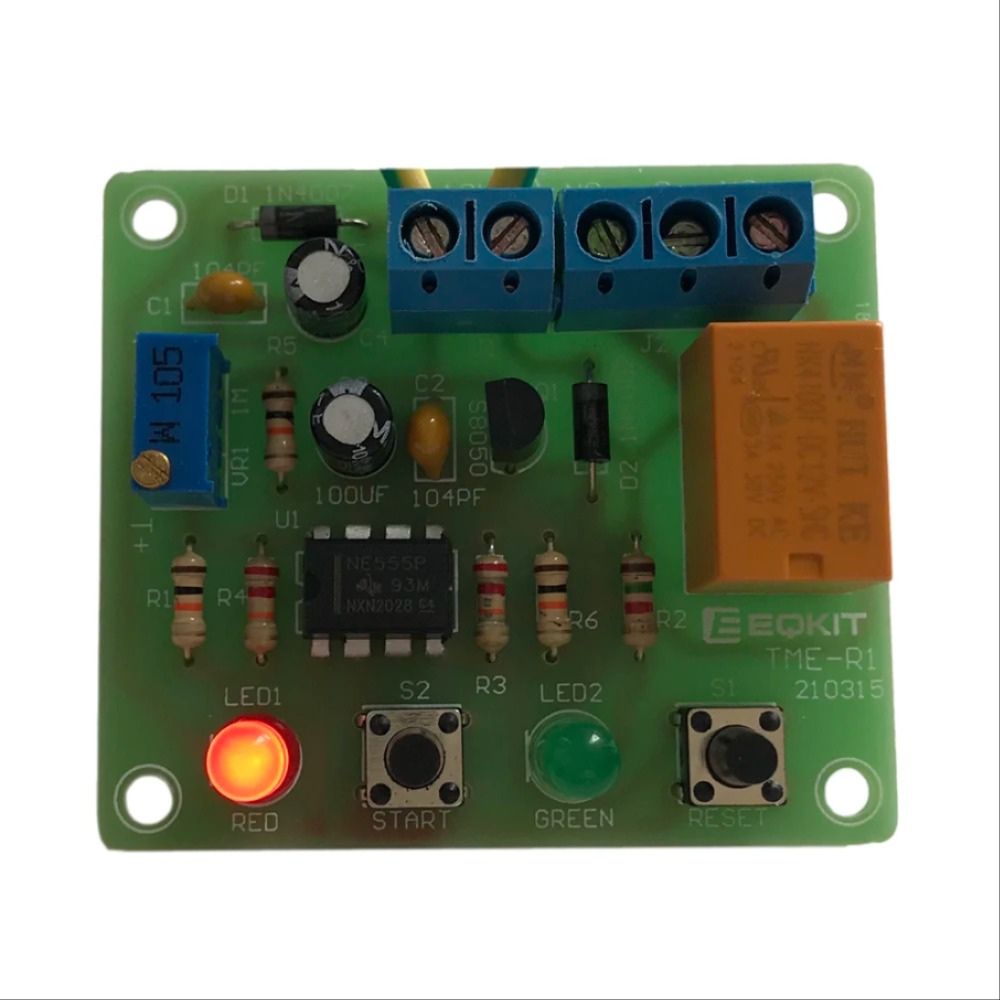

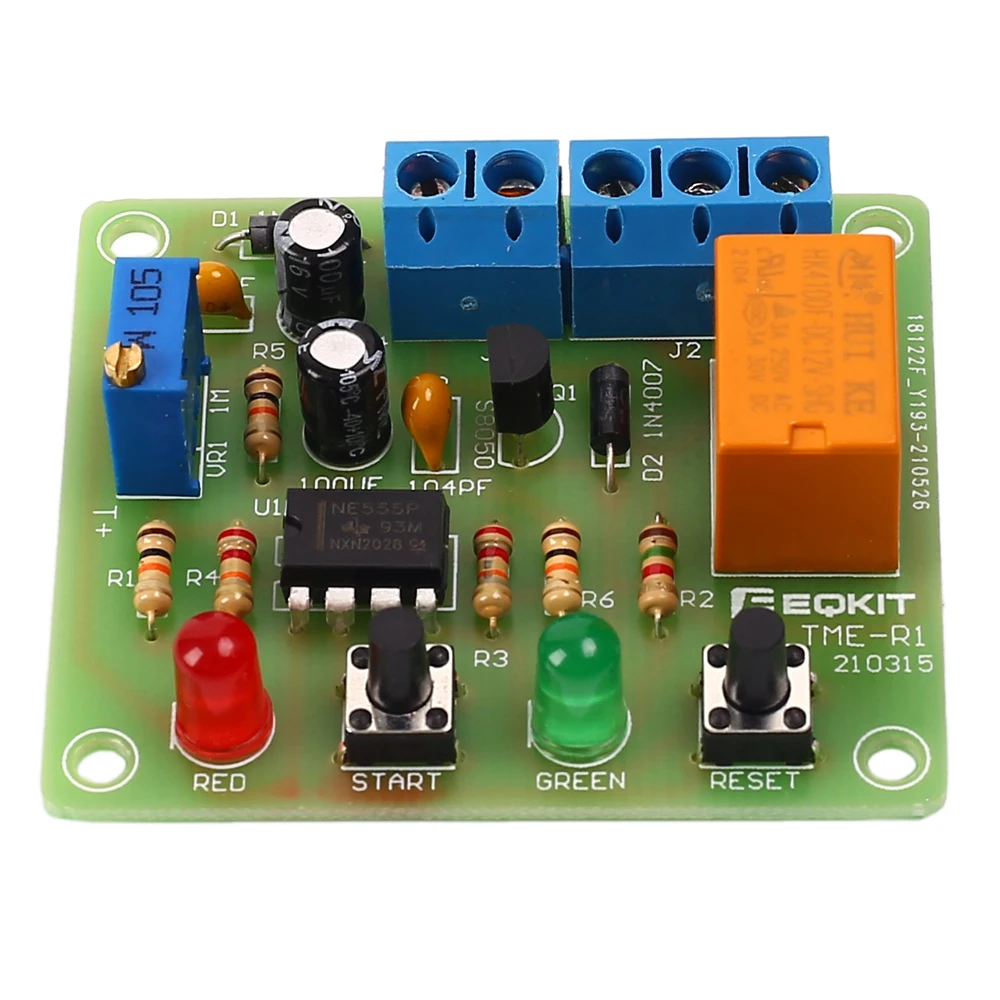

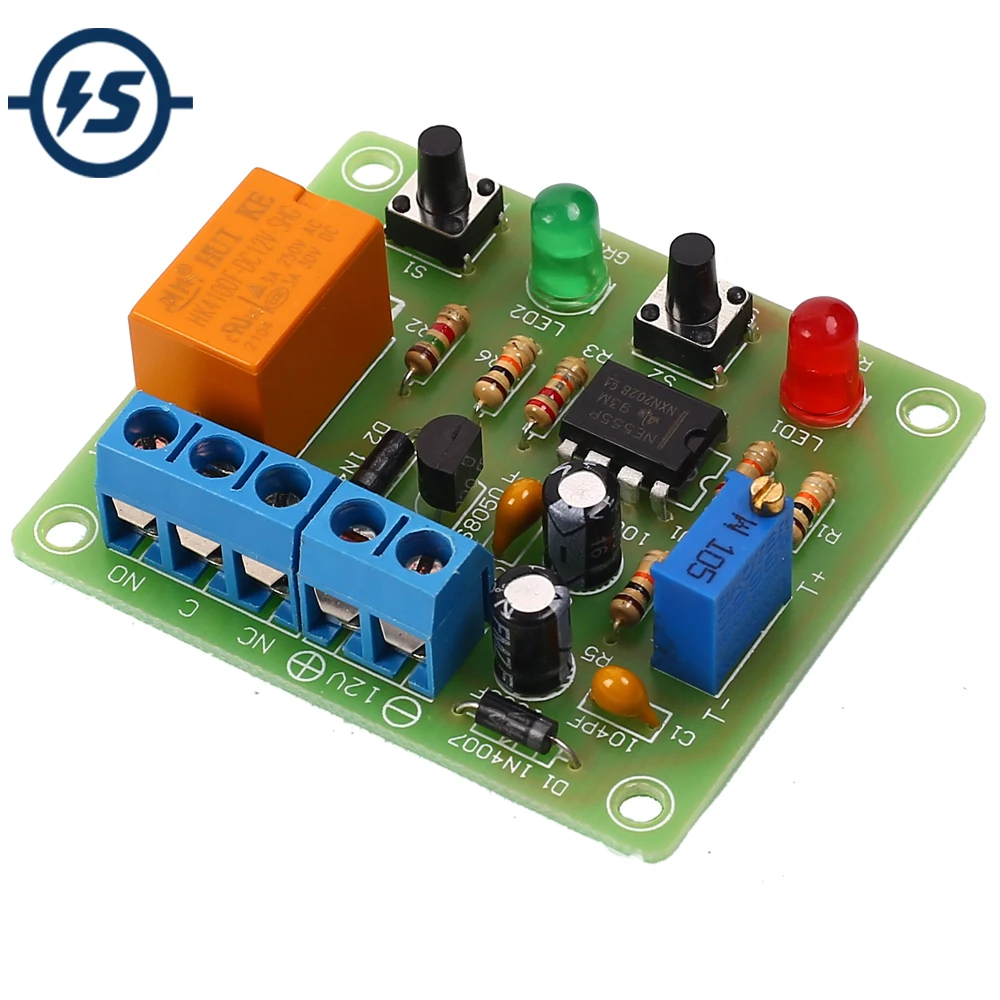

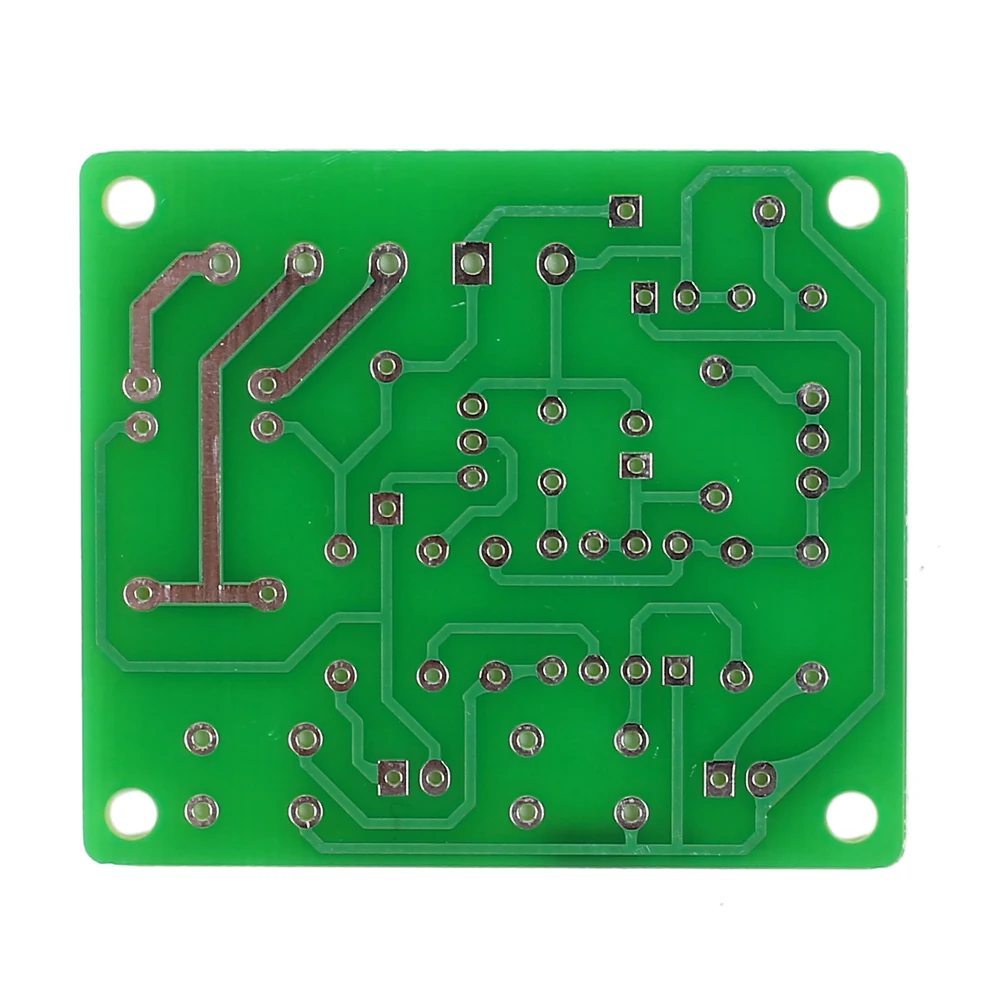

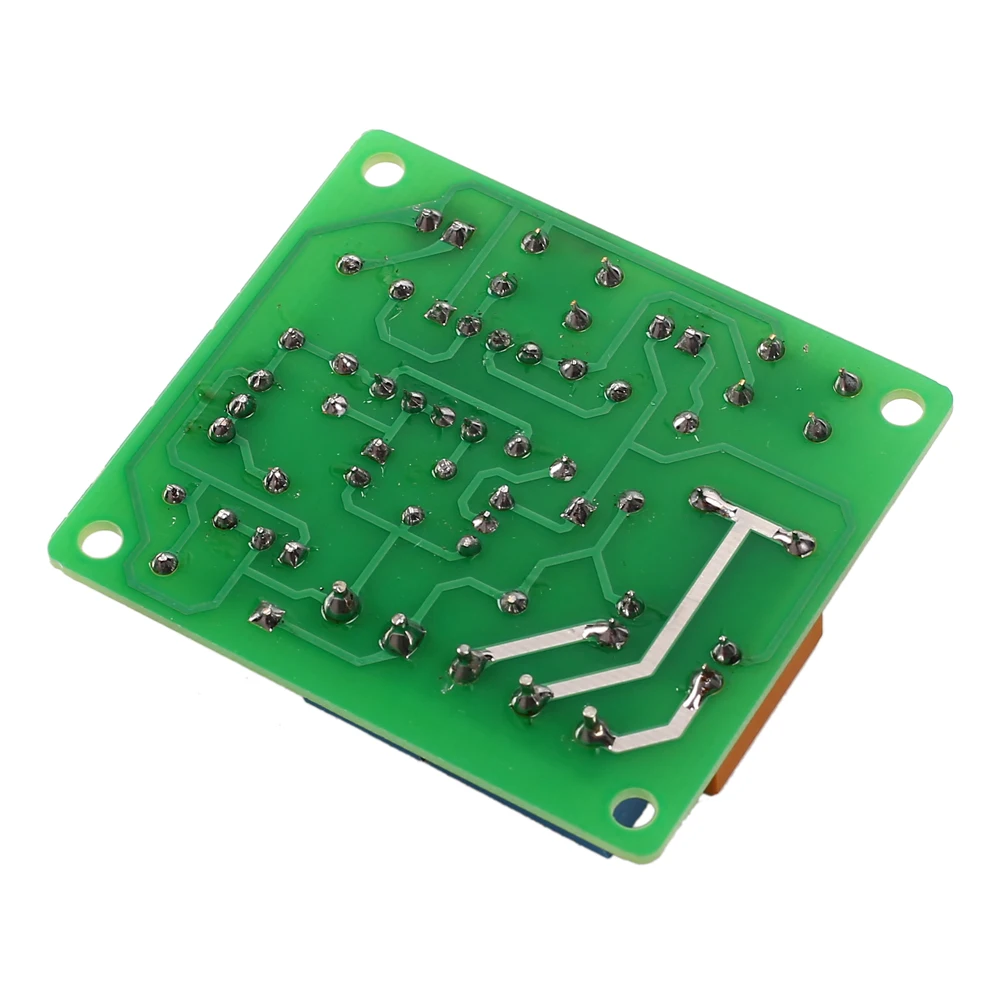

TME-R1 DC 12V 타이머 릴레이 제어 DIY 키트

1. 소개:

TME-R1 100 년대 DC 12V 타이머 릴레이 제어 스위치 DIY 키트입니다. 그것은 아주 간단한 지연 모듈이다. 사용자는 전위차계로 지연을 설정하고 버튼을 눌러 지연을 시작할 수 있습니다. 전기 및 기타 현장 지연 장비의 보호 시작에 매우 적합합니다.

2. 기능:

1>. 조정 가능한 지연 시간

2>. 언제든지 드라이브 지연 작업

3>. 릴레이 스위치 출력

4>. 완벽한 간단한 회로

5>.DIY 핸드 납땜

3. 매개 변수:

1>. 제품 이름: TME-R1 DC 12V 타이머 릴레이 제어 DIY 키트

2>. 제품 번호: TME-R1

3>. 작업 전압: DC 12V

4>. 지연 시간: 1 ~ 100 초

5>. 출력 유형: 릴레이 스위치 출력 (전압 출력 없음!)

6>. 제어 부하: AC 250V 3A 또는 DC 30V 3A

7>. 작업 온도:-40 ℃ ~ 85 ℃

8>. 작업 습도: 5% ~ 85% RH

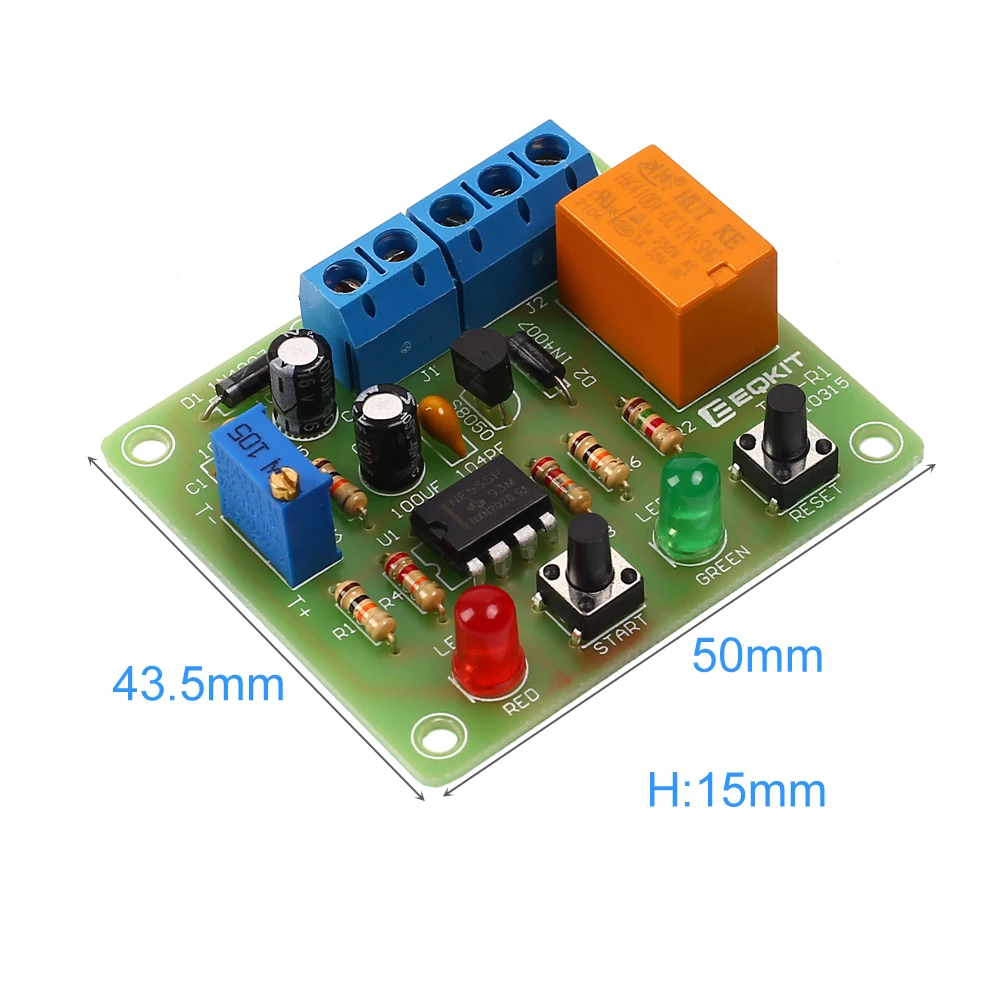

9>. 크기 (설치):50*43.5*15mm

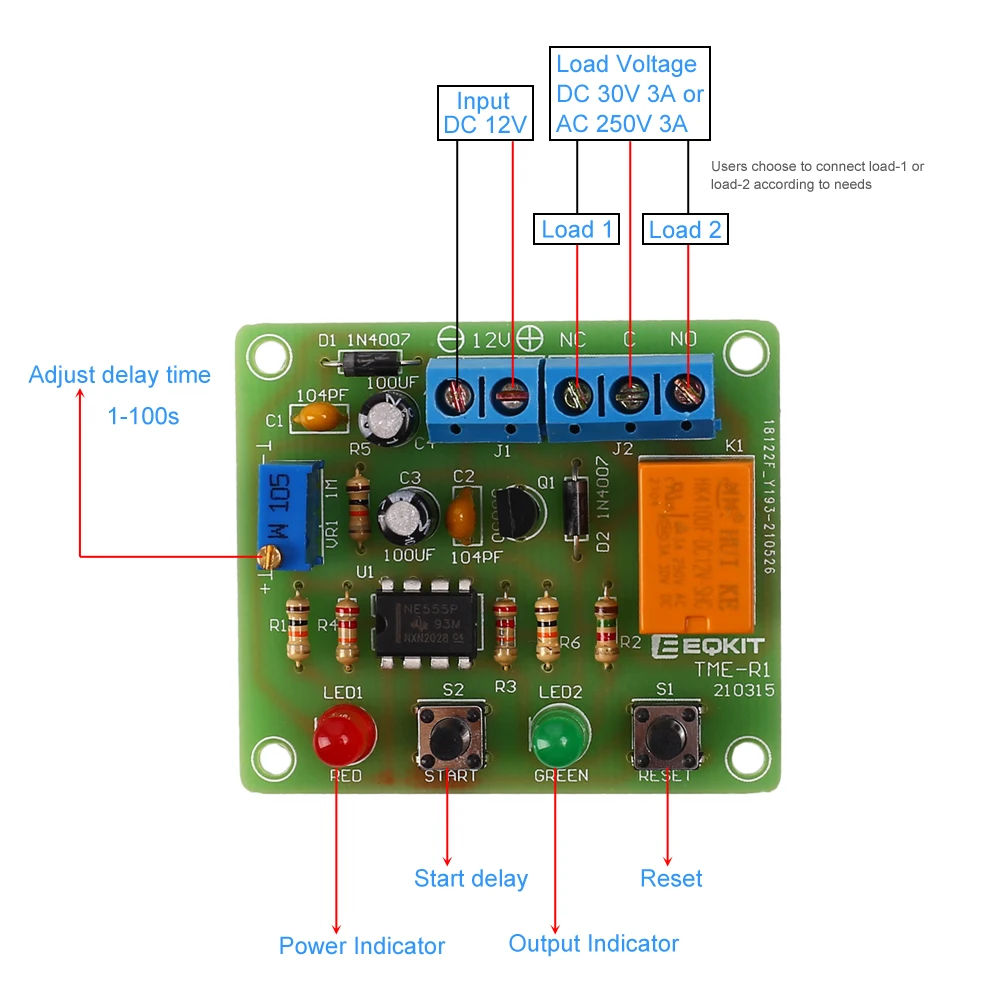

4. 기능:

1>. 지연 중에는 지연을 유지 한 다음 지연 후 켭니다.

2>. 지연 시간은 전위차계로 설정할 수 있습니다.

3>. '시작' 버튼을 눌러 1 초에서 100 초로 지연을 시작합니다.

4>. '재설정' 버튼을 눌러 기본 상태를 복원하십시오. 즉, 릴레이 출력이 꺼집니다.

5>. COM은 NC에 연결하고 COM은 릴레이를 끄면 NO로 연결을 끊습니다.

6>.COM 연결을 NC에 연결하고 COM은 릴레이를 켤 때 NO에 연결합니다.

5. 신청:

1>. 용접 기술 훈련

2>. 학생 학교

3>.DIY 생산

4>. 프로젝트 디자인

5>. 전자 경쟁

6. 설치 팁:

1>. 사용자는 먼저 용접 도구를 준비해야합니다.

2>. 설치가 완료 될 때까지 기다려주십시오.

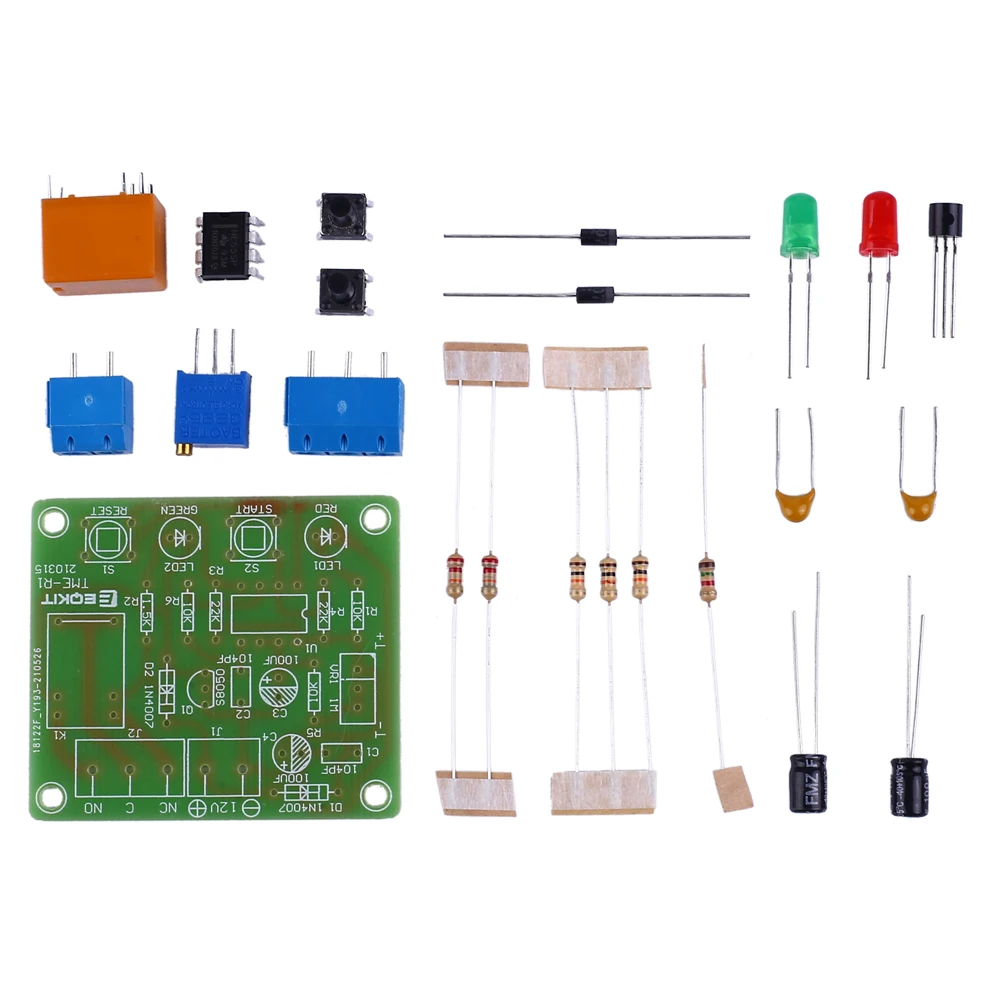

3>. 패키지는 DIY 키트입니다. 필요 완료 사용자에 의한 설치.

4>. 납땜 인두가 장시간 (1.0 초) 부품을 만질 수 없습니다. 그렇지 않으면 부품이 손상됩니다.

5>. 구성 요소의 긍정과 부정에주의하십시오.

6>. 단락을 엄격히 금지하십시오.

7>. 사용자는 지정된 규칙에 따라 LED를 설치해야합니다. 그렇지 않으면 일부 LED가 켜지지 않습니다.

8>. 복잡한 구성 요소를 우선적으로 설치하십시오.

9>. 모든 구성 요소가 올바른 방향과 올바른 위치에 있는지 확인하십시오.

10>. 모든 LED가 켜질 수 있는지 확인하십시오.

11>. 설치를 시작하기 전에 설치 설명서를 읽는 것이 좋습니다!!

12>. 전자 부품을 설치할 때는 정전기 방지 장갑이나 정전기 방지 손목밴드를 착용하십시오.

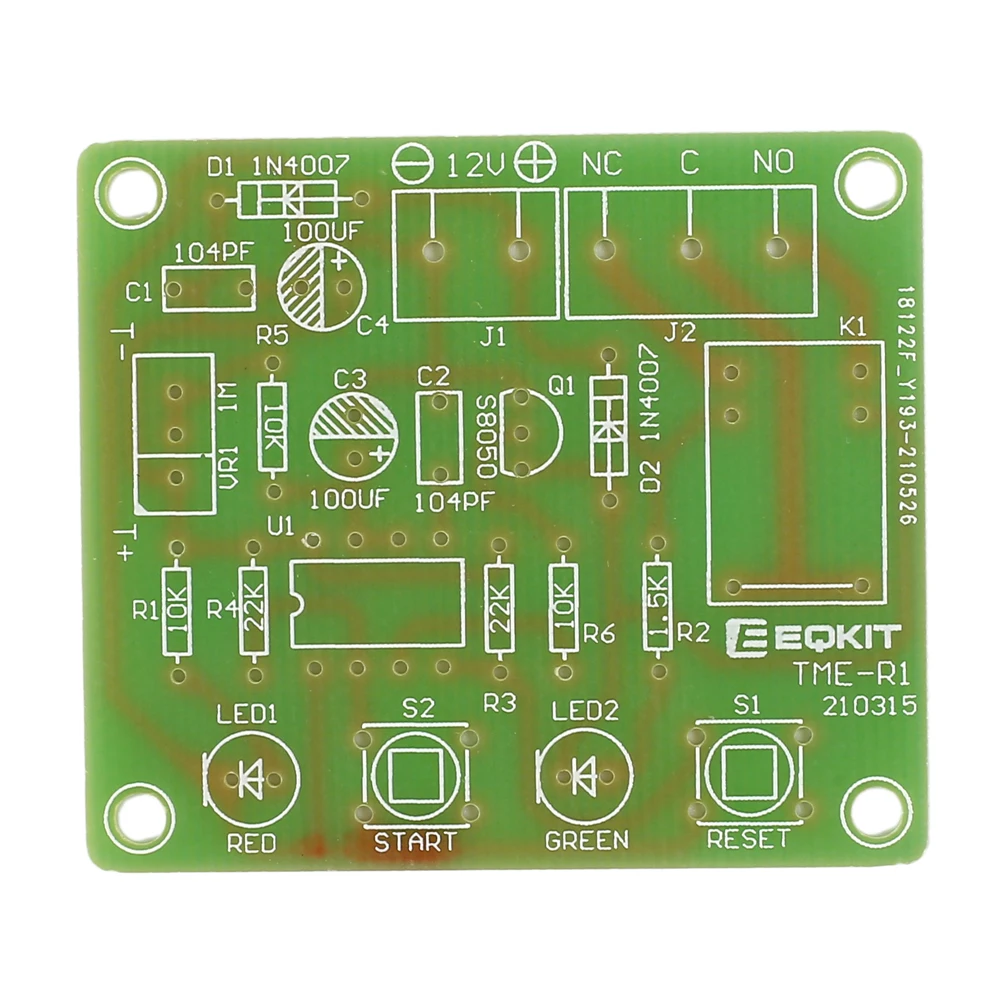

7. 설치 단계 (인내심을 가지고 설치하십시오!!!):

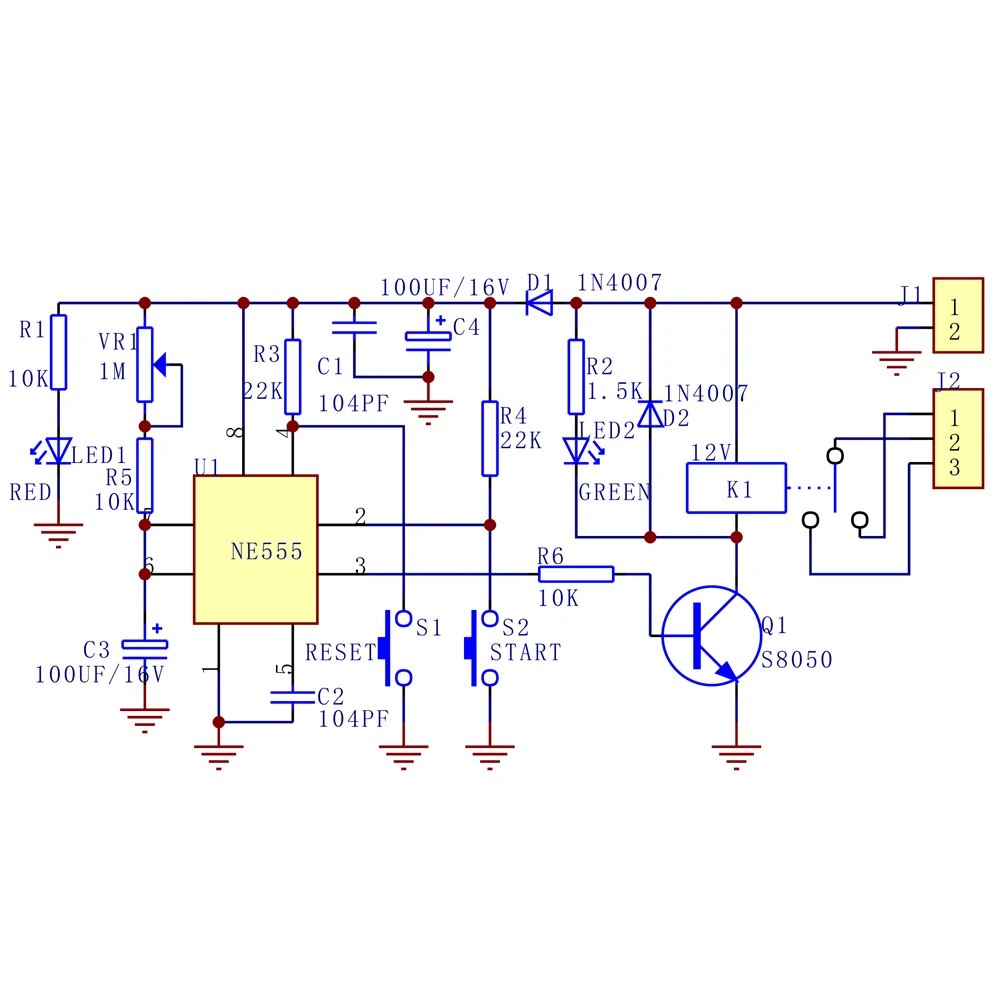

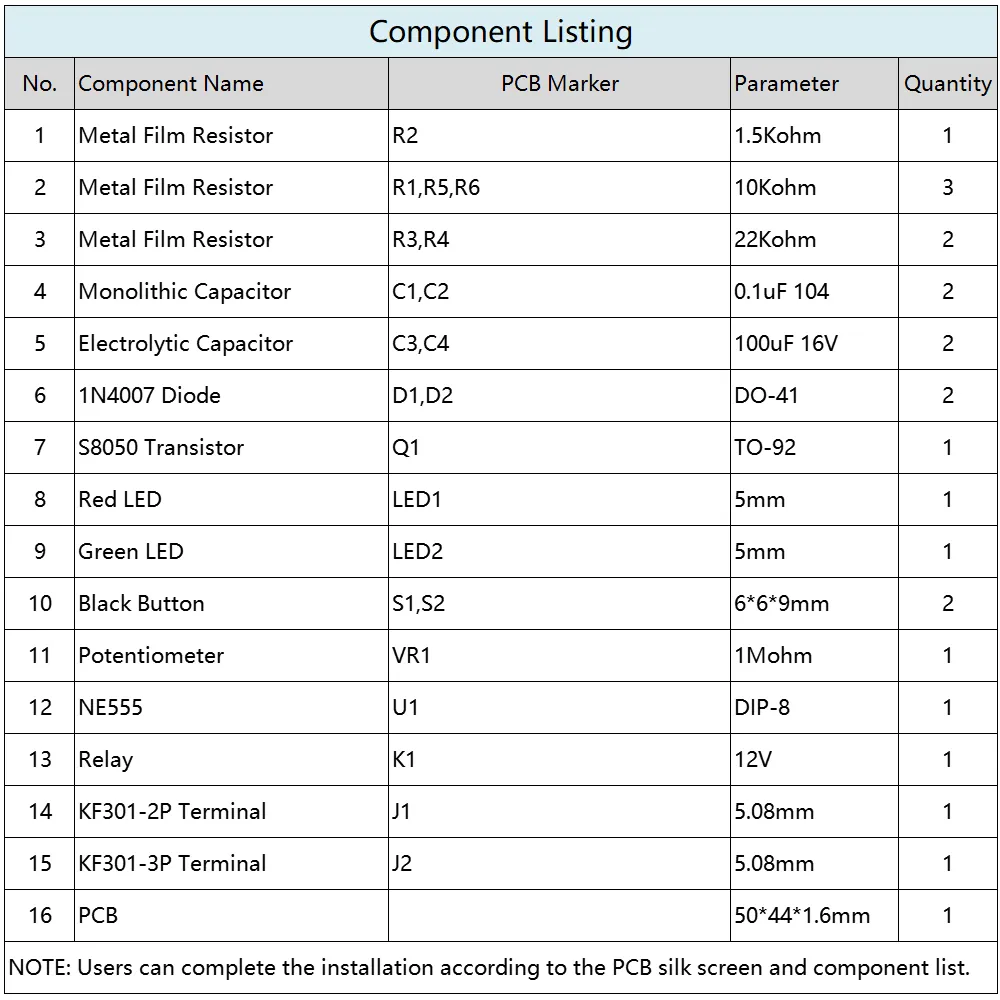

1>. 단계 1: R2 에 Kohm 금속 필름 저항기를 1.5 1 개 설치 색상 (갈색/녹색/빨간색/황금색) 과 같이 저항 값을 식별합니다.

2>. 2 단계: R1,R5,R6 에 3 개 10Kohm 금속 필름 저항기를 설치하십시오. 색상 (갈색/검정색/주황색/황금색) 과 같이 저항 값을 식별합니다.

3>. 3 단계: R3,R4 에 2 개 22Kohm 금속 필름 저항기를 설치하십시오. 빨간색/빨간색/주황색/황금색과 같이 저항 값을 식별합니다.

4>. 4 단계: D1,D2 에 DO-41 1N4007 다이오드 2 개 설치 흰색 레이블은 음수입니다.

5>. 단계 5: C1,C2 에 uF 104 모노리식 커패시터 0.1 2 개 설치

6>. 6 단계: Q1 에 1 개 ~ 92 S8050 트랜지스터 설치

7>. 7 단계: U1 에 1 개 DIP-8 NE555 IC를 설치하십시오. IC의 한쪽 끝에 표시가 있으며 IC가 놓일 수있는 PCB에 표시가 있습니다. 이 두 마크는 서로 일치하며 IC의 설치 방향을 지정하는 데 사용됩니다.

8>. 8 단계: LED1 에 1 개 5mm 빨간색 LED 설치 1 더 긴 핀이 직사각형 패드 (양극) 에 삽입됩니다. 더 짧은 핀이 원형 패드에 삽입됩니다.

9>. 9 단계: LED에 1 개 5mm 녹색 LED 설치 2 더 긴 핀이 직사각형 패드 (양극) 에 삽입됩니다. 더 짧은 핀이 원형 패드에 삽입됩니다.

10>. 10 단계: C3,C4 에 uF 16V 전해 커패시터 100 2 개를 설치하십시오. 양극과 음극을 구별하기 위해주의하십시오. 긴 핀은 양극입니다. 더 긴 핀이 직사각형 패드에 삽입됩니다.

11>. 11 단계: S1,S2 에 2 개 6*6*9mm 블랙 버튼 설치

12>. 단계 12: J1 에 5.08mm KF301-2P 터미널 1 개 설치

13>. 단계 13: J2 에 5.08mm KF301-3P 터미널 1 개 설치

14>. 14 단계: VR1 에 1 개 1Mohm 전위차계 설치

15>. 15 단계: K1 에 1 개 12V 릴레이 설치

16>. 16 단계: 12V 전원 공급 장치 (포함되지 않음) 를 연결 한 다음이 릴레이 스위치를 사용하도록 지연을 설정하십시오.
