DC 3-12V 오디오 레벨 표시기 DIY 키트 음악 스펙트럼 분석기 빨간색 녹색 파란색 LED 깜박임 DIY Funny Electronics Suite AUX MIC 입력

1. 소개:

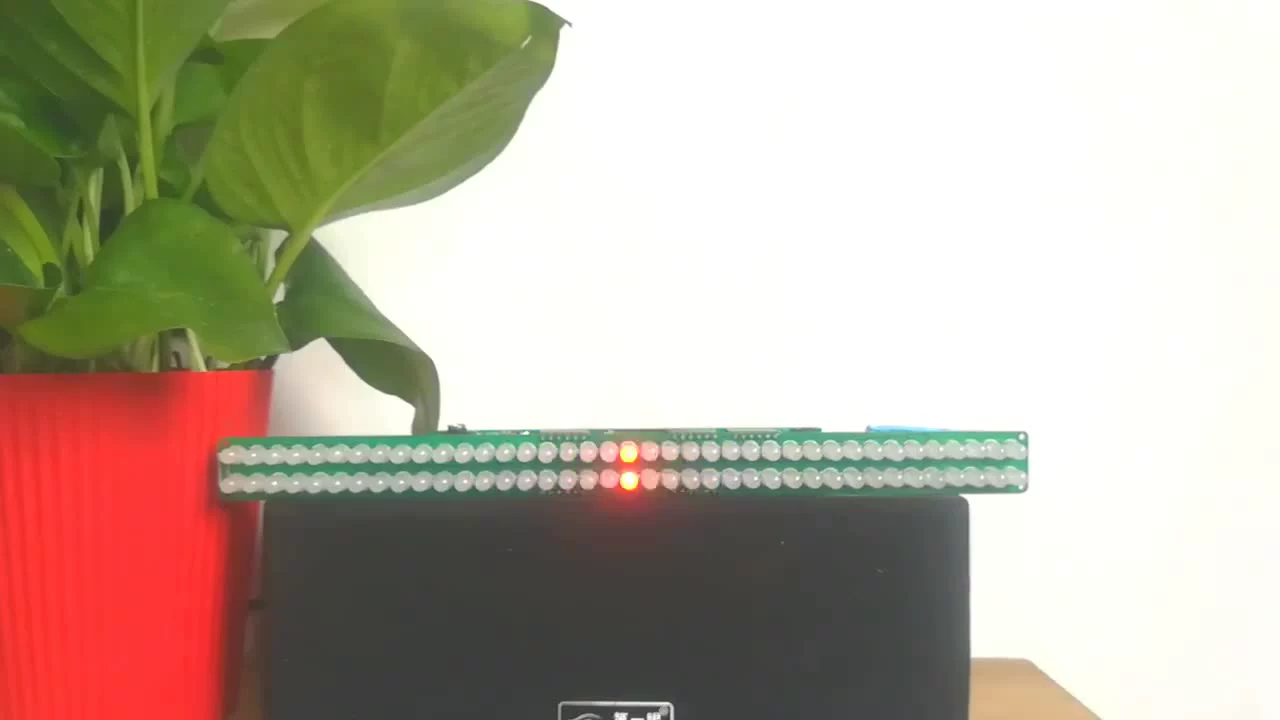

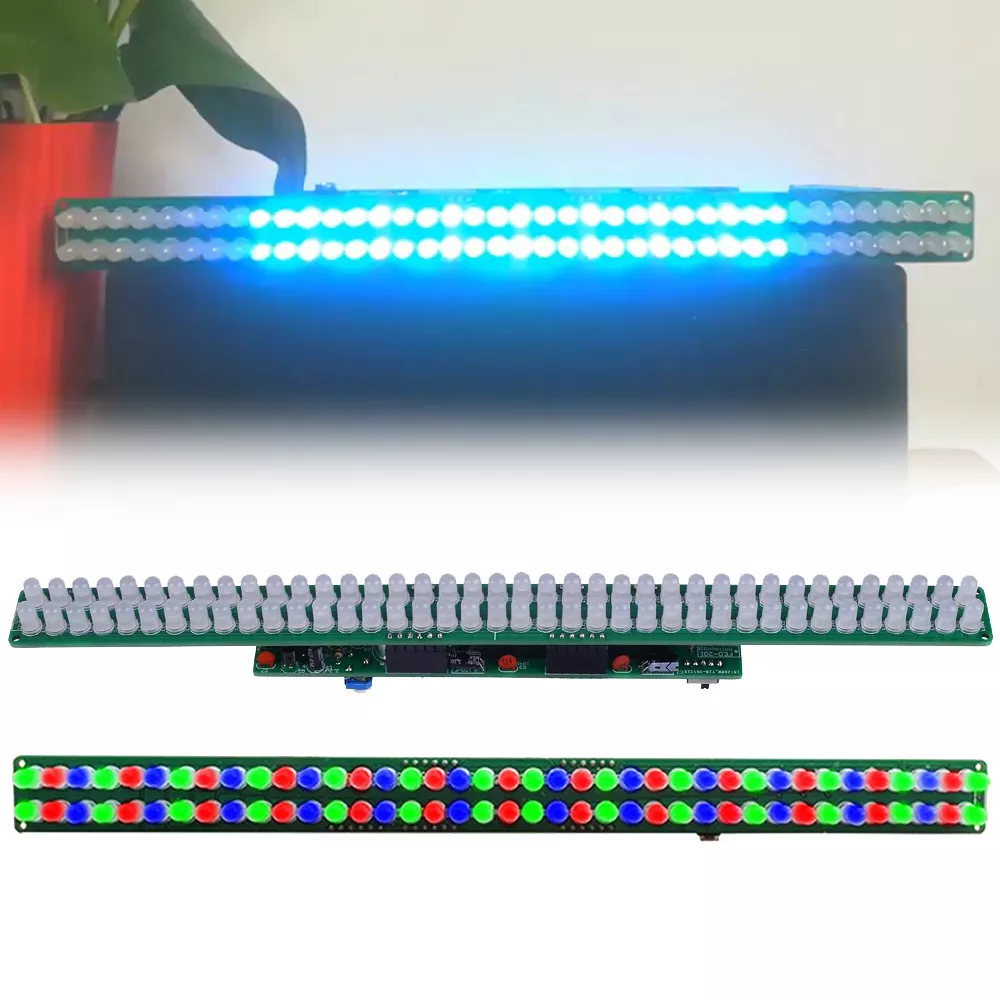

FED-202 는 오디오 스펙트럼 표시기 DIY 키트입니다. 그것은 마이크에 입력 오디오 신호에 따라 빨강/녹색/파랑에서 표시할 수 있습니다. 오디오의 강도를 표시하는 데 사용할 수 있습니다. Led의 수는 오디오의 강도에 따라 변화를 표시합니다.

2.:

1>.78pcs 하이라이트 LED

2>. 완벽한 간단한 회로

3>. 자동 깜박임

4>.DIY 손 납땜

5>. 조정가능한 감도

3.Parameter:

1>. 제품 이름: FED-202 오디오 스펙트럼 지시자 DIY 장비

2>. 제품 번호: FED-202

3>. 일 전압: DC 3V-12V

4>. 일 현재: 120mA

5>. 힘 유형: 3.5mm 전원 소켓

6>. 작업 모드: 스위치 제어

7>. 색상: 레드 + 그린 + 블루 LED

8>. 일 온도:-40 ℃ ~ 85 ℃

9>. 일 습도: 5% ~ 85% RH

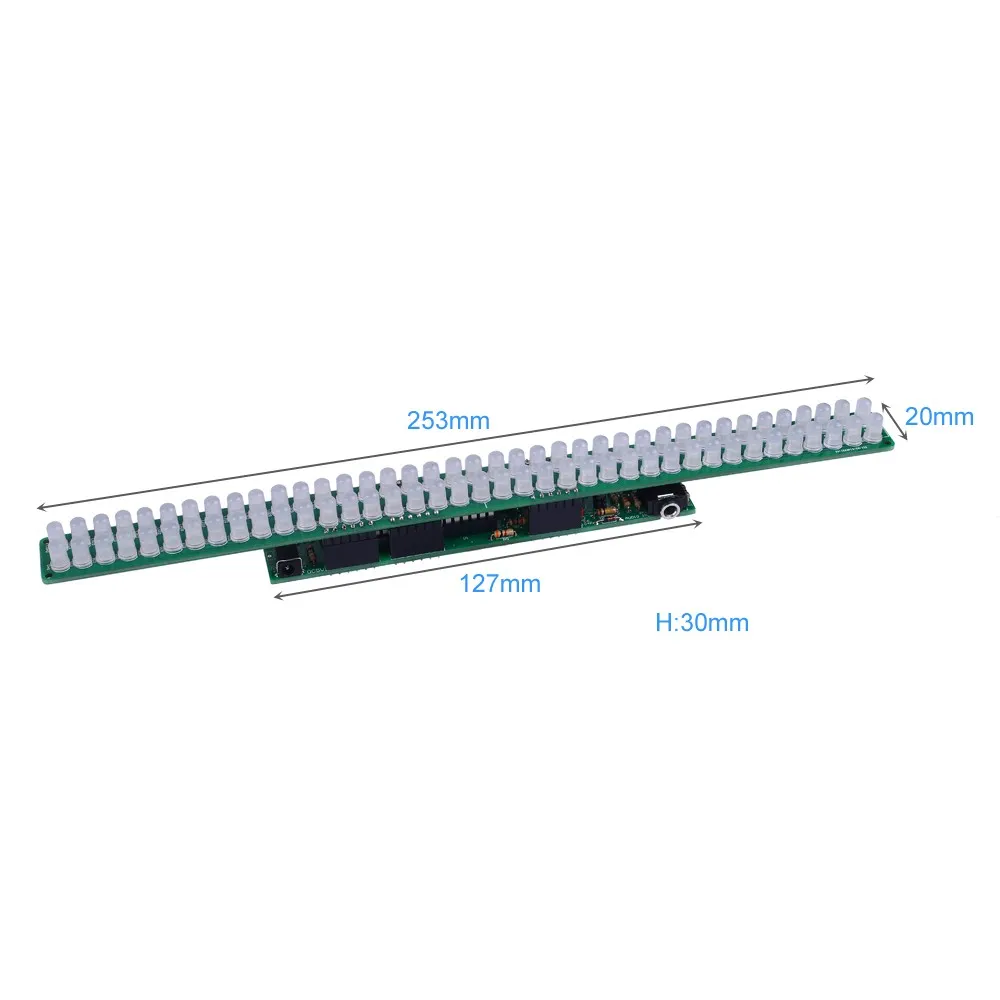

10>. 크기 (설치):253*20*30mm

4. 신청:

1>. 훈련 용접 기술

2>. 학생 학교

3>.DIY 생산

4>. 프로젝트 디자인

5>. 전자 경쟁

6>. 선물 주는

7>.Crafts 수집

8>. 가정 훈장

9>. 기념품 수집

10>. 졸업 디자인

11>. 휴일 선물

5. 설치 팁:

1>. 사용자는 먼저 용접 도구를 준비해야합니다.

2>. 설치가 완료될 때까지 환자가 되십시오.

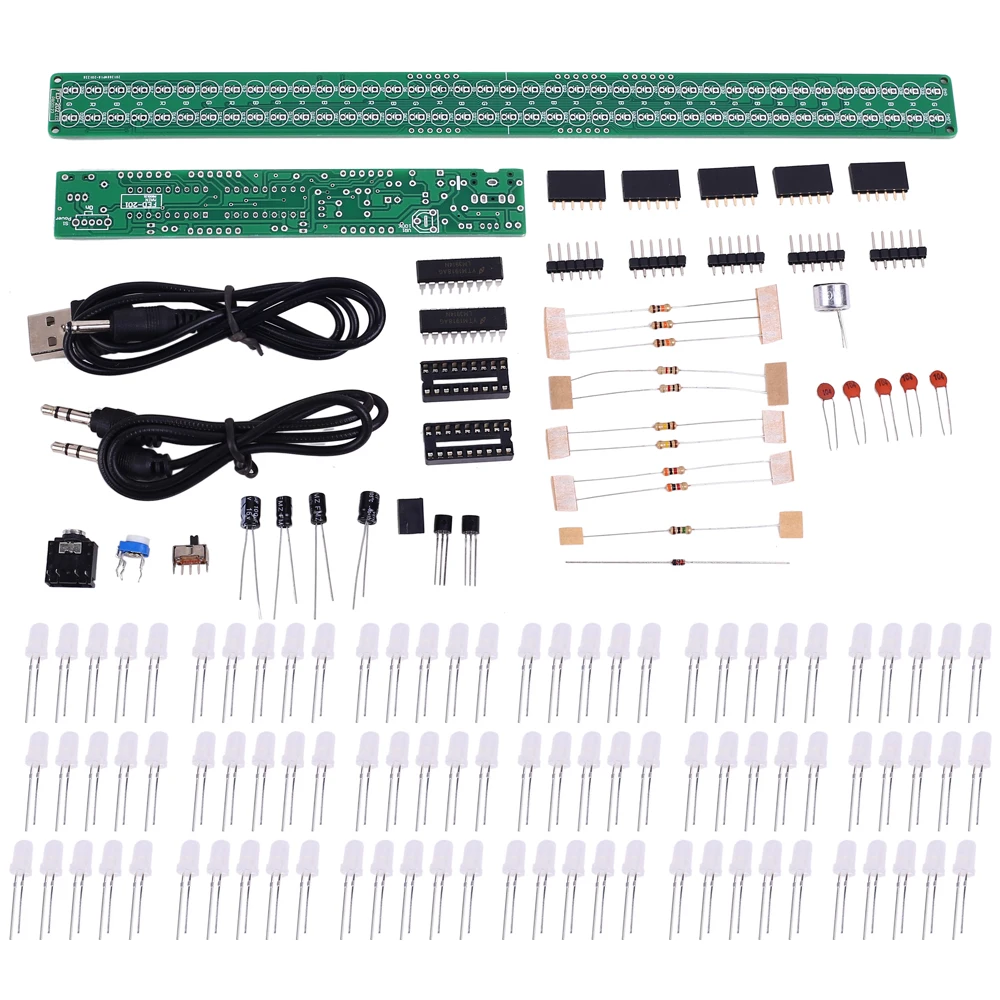

3>. 포장은 DIY kit.It 필요 끝은 사용자에 의해 설치합니다.

4>. 납땜 인두는 장시간 (1.0 초) 를 위한 성분을 만질 수 없습니다, 그렇지 않으면 성분을 손상할 것입니다.

5>. 성분의 긍정적이고 부정적인 주의하십시오.

6>. 엄격 하 게 금지 단락.

7>. 사용자는 지정된 규칙에 따라 led를 설치해야 합니다.

8>. 복잡한 성분을 우선적으로 설치하십시오.

9>. 모든 성분은 적당한 방향 및 적당한 장소에 있는지 확인하십시오.

10>. LED 전부가 조명 될 수 있는지 확인하십시오.

11>. 설치를 시작하기 전에 설치 설명서를 읽는 것이 좋습니다!!!

12>. 전자 부품을 설치할 때 정전기 방지 장갑 또는 정전기 방지 손목 밴드를 착용하십시오.

6. 설치 단계 (환자가 설치하십시오!!!):

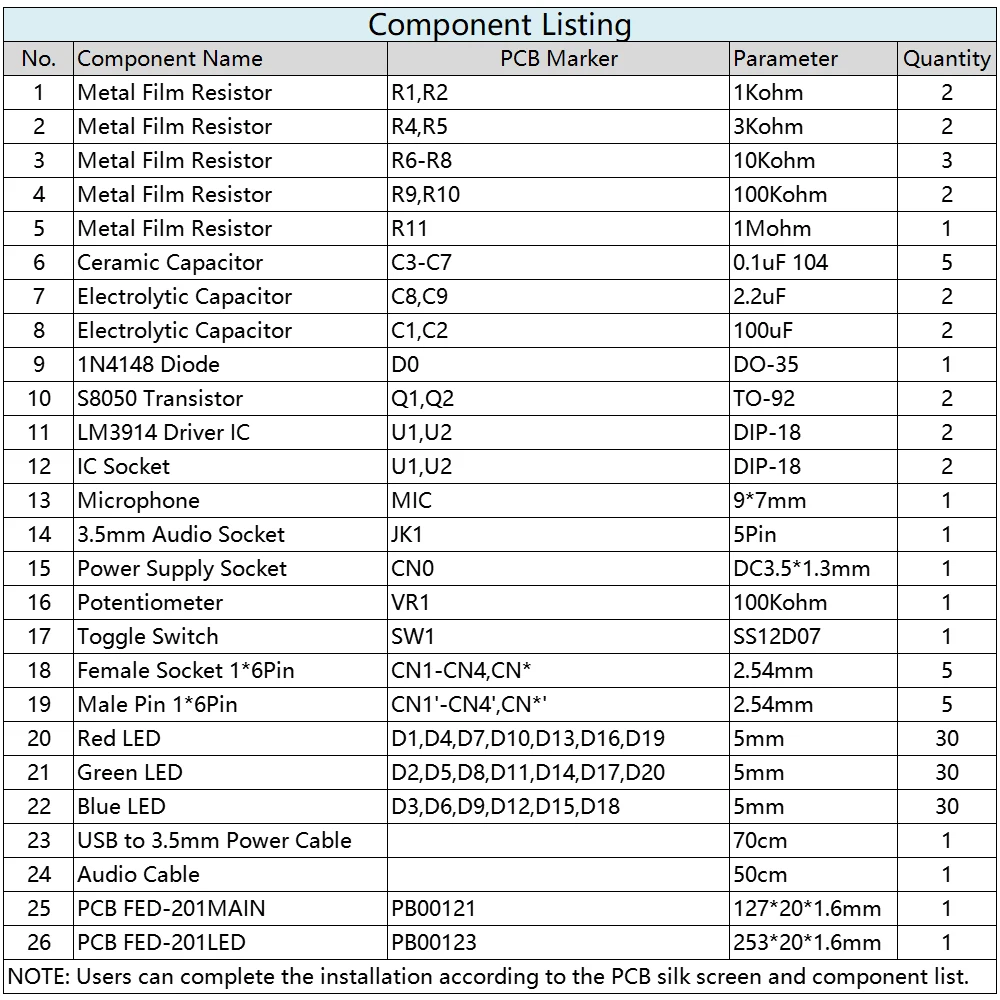

1>. 단계 1: D0.The 까만 표에 1pcs DO-35 1N4148 다이오드를 설치하십시오 부정적인 극입니다.

2>. 단계 2: R1, r2에 2pcs 1Kohm 금속 필름 저항기를 설치하십시오.

3>. 단계 3: R4, r5에 2pcs 3Kohm 금속 필름 저항기를 설치하십시오.

4>. 단계 4: R6-R8 3pcs 10Kohm 금속 필름 저항기를 설치하십시오.

5>. 단계 5: R9, r10에서 2pcs 100Kohm 금속 필름 저항기를 설치하십시오.

6>. 단계 6: r11에 1pcs 1Mohm 금속 필름 저항기를 설치하십시오.

7>. 단계 7: C3-C7 5pcs 0.1 미크로포맷 104 세라믹 축전기를 설치하십시오.

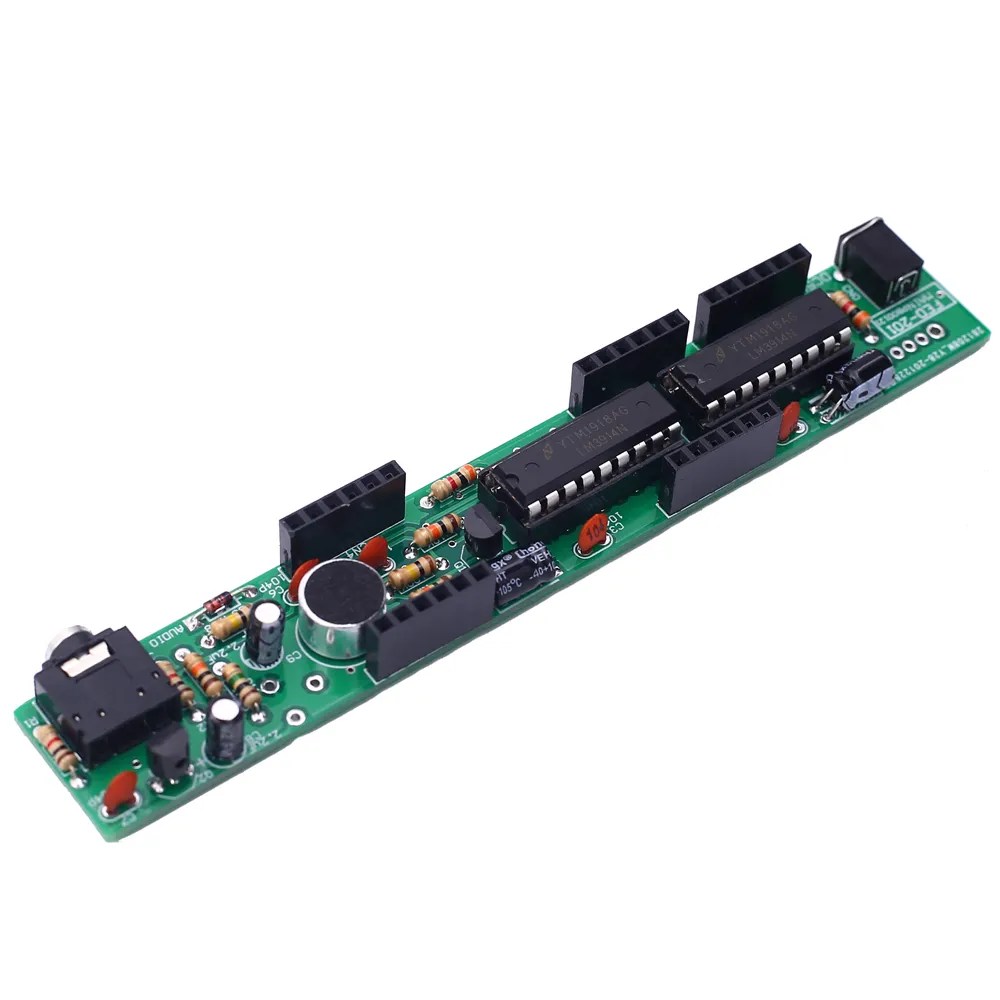

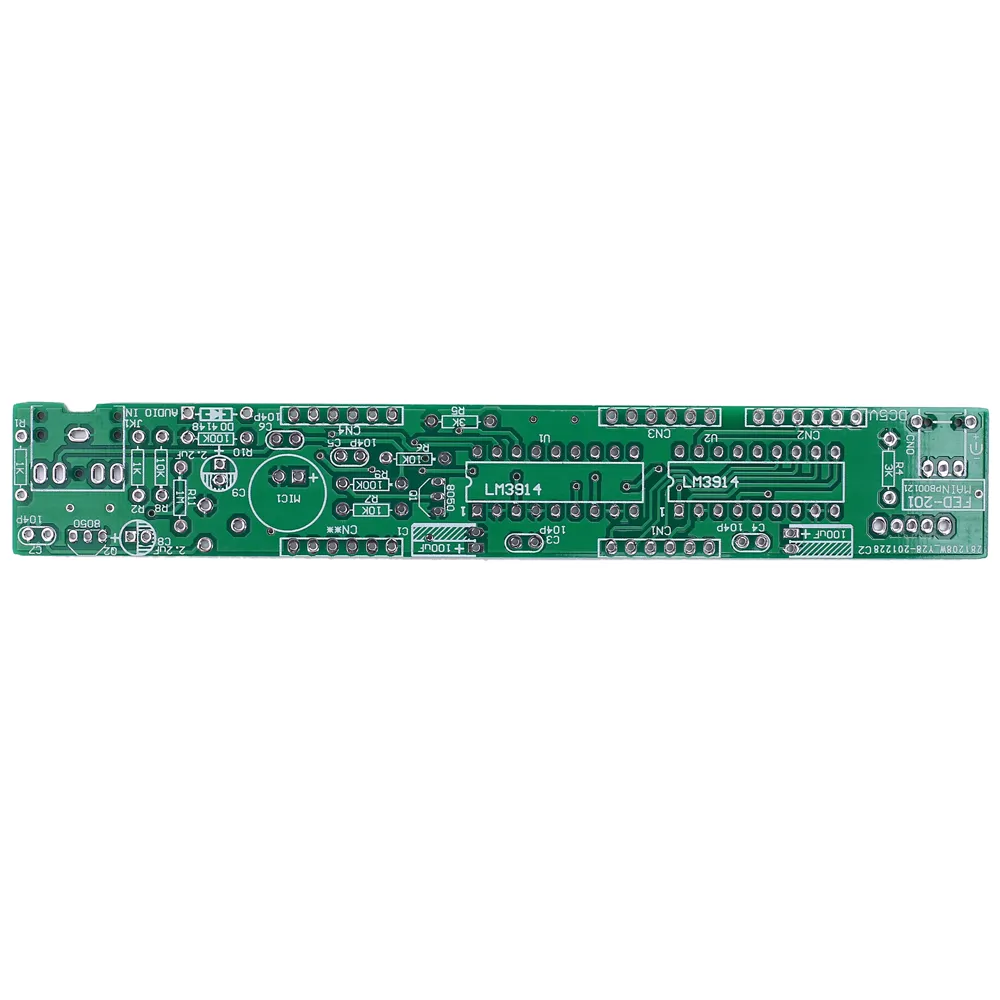

8>. 단계 8: u1에 1pcs DIP-18 IC 소켓을 설치하십시오, U2.There 는 IC 소켓의 1개의 끝에 표시가 있고 ic가 위에 둘 수 있는 pcb에 표가 있습니다. 이 두 표는 서로에 해당되며 IC 소켓의 설치 방향을 지정하는 데 사용됩니다.

9>. 단계 9: cn0에 1pcs DC3.5 * 1.3mm 전력 공급 소켓을 설치하십시오.

10>. 단계 10: 저항기의 여분 핀을 가진 힘 소켓을 고치십시오.

11>.Step 11: jk1에 1pcs 5Pin 3.5mm 오디오 소켓을 설치하십시오

12>.Step 12: Q1, q2에 2pcs TO-92 S8050 트랜지스터를 설치하십시오.

13>. 단계 13: C8,C9.Pay 에 2pcs 100 미크로포맷 전해질 축전기를 긍정적이고 부정적인 사이에서 구별하기 위하여 주의하십시오 설치하십시오. 더 긴 핀은 긍정적인 극입니다. 더 긴 핀은 직사각형 패드에 삽입됩니다.

14>. 단계 14: C1,C2.Pay 에 2pcs 2.2 미크로포맷 전해질 축전기를 긍정적이고 부정적인 사이에서 구별하기 위하여 주의하십시오 설치하십시오. 더 긴 핀은 긍정적인 극입니다. 더 긴 핀은 직사각형 패드에 삽입됩니다.

15>. 단계 15: MIC1.The 표시되어 있는 핀에 1pcs 9*7mm 마이크를 설치하십시오 부정적인 극입니다.

16>. 단계 16: CN1-CN4,CN * 에 5pcs 2.54mm 여성 소켓 1 * 6pin를 설치하십시오.

17>. 단계 17: u1에 1pcs DIP-18 LM3914 운전사 ic를 설치하십시오, U2.There ic의 1개의 끝에 표가 있고 ic가 위에 둘 수 있는 pcb에 표가 있습니다. 이 두 표는 서로에 해당되며 ic의 설치 방향을 지정하는 데 사용됩니다.

18>. 단계 18: sw1에 1pcs SS12D07 토글 스위치를 설치하십시오.

19>.Step 19: vr1에 1pcs 100Kohm 전위차계 설치.

20>. 단계 20: 더 긴 핀은 직사각형 패드 (긍정적인 극) 로 삽입됩니다. 짧은 핀은 타원형 패드에 삽입됩니다.

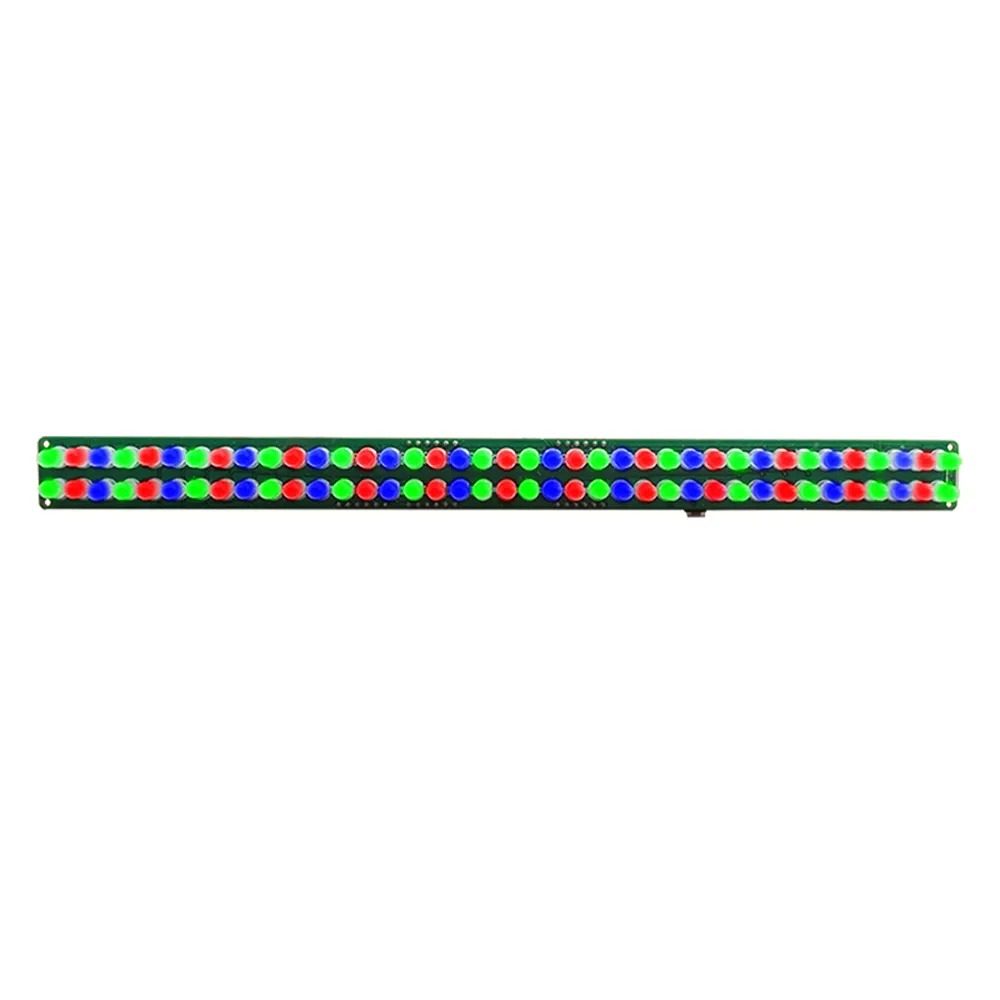

21>.Step 21: 30pcs 5mm 녹색 led를 G.

22>. 단계 22: B. 에 30pcs 5mm 파란 led를 설치하십시오.

23>.Step 23: 30pcs 5mm 빨간색 led를 R. 에 설치하십시오.

24>. 단계 24: CN1-CN4,CN * 에 5pcs 2.54mm 남성 핀 1 * 6pin를 설치하십시오.

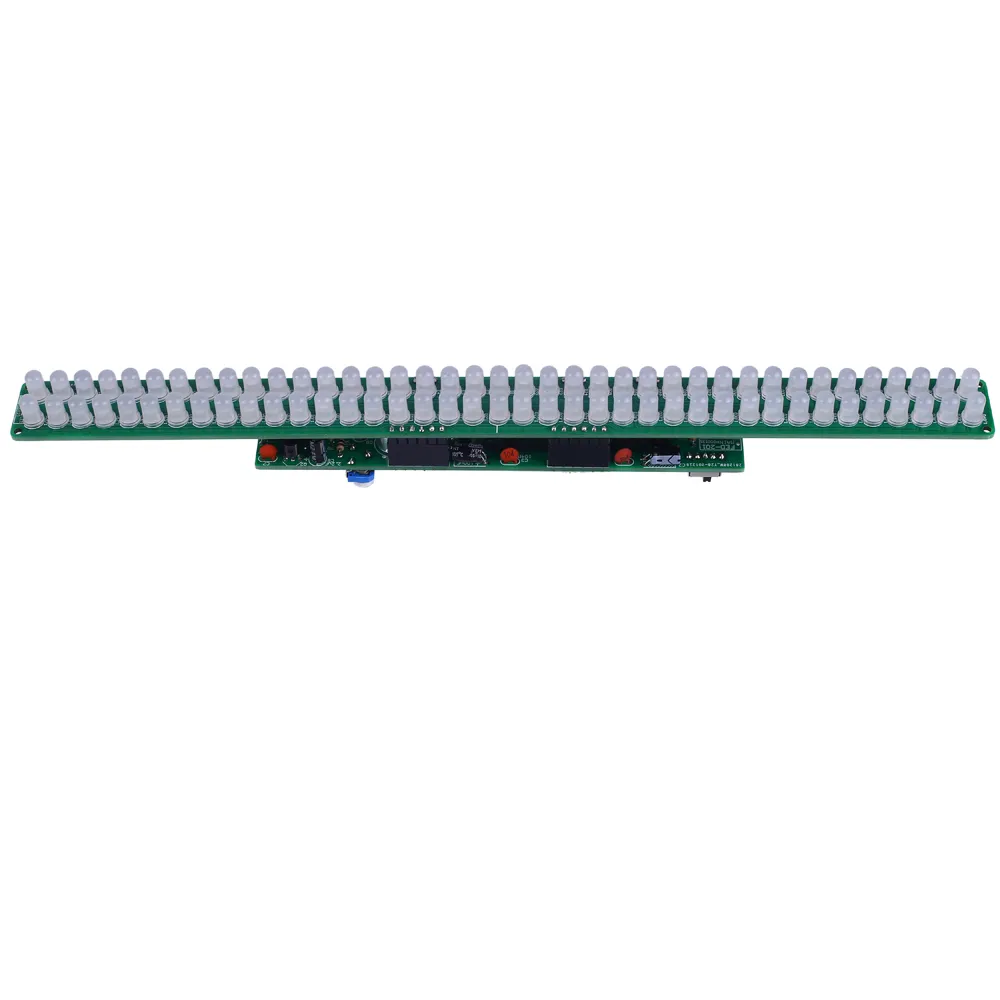

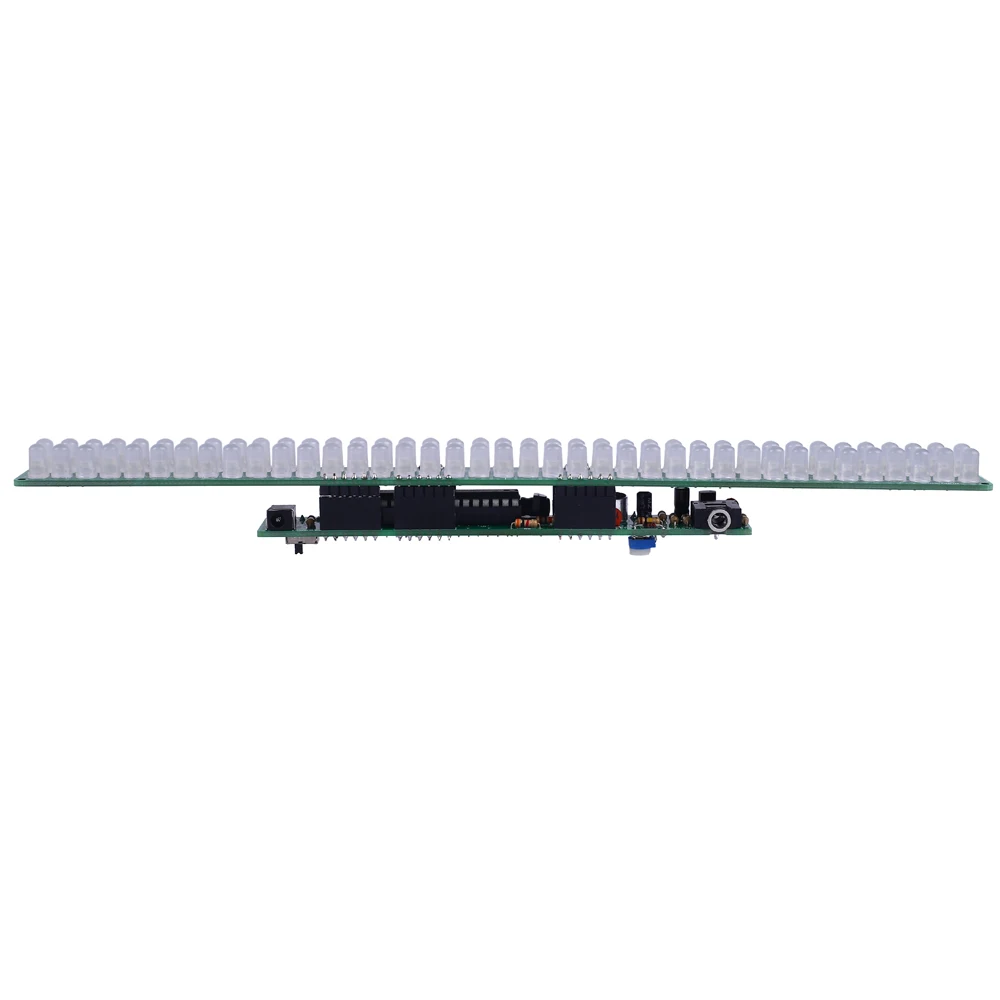

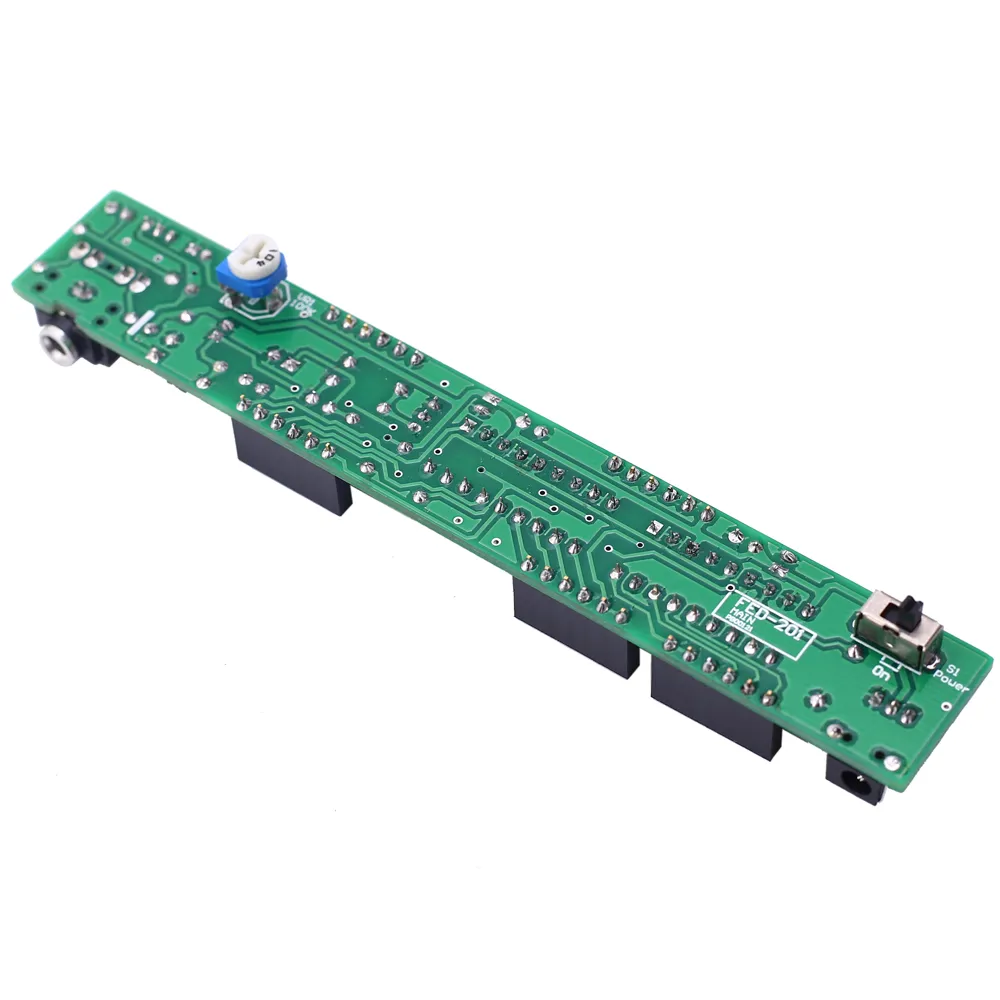

25>. 단계 25: 2pcs pcb를 조립하십시오.

26>. 단계 26: 전력 공급에 연결하고 효력을 즐깁니다.
