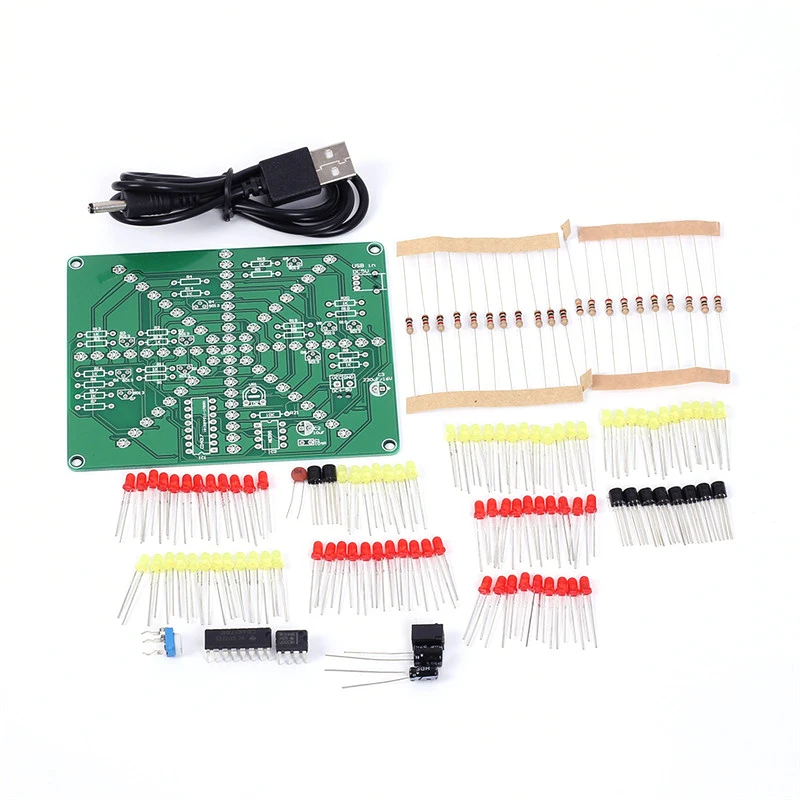

DIY 전자 키트 플래시 라이트 키트 빨간색 노란색 깜박이는 납땜 연습 보드 PCB 회로 전자 훈련 세트 73 LED [DIY-193]
  • DIY 전자 키트 플래시 라이트 키트 빨간색 노란색 깜박이는 납땜 연습 보드 PCB 회로 전자 훈련 세트 73 LED [DIY-193]

DIY 전자 키트 플래시 라이트 키트 빨간색 노란색 깜박이는 납땜 연습 보드 PCB 회로 전자 훈련 세트 73 LED [DIY-193]

4.0 0리뷰
6,400 원
구매혜택:         적립 마일리지 : +6원 (상품 : 6원)
자체상품코드:  DIY-193
수량:
총 상품금액(VAT 포함):   6,400원
배송비:    3,000원 조건별배송 지역별추가배송비
택배
 /
방문 수령지 : 인천광역시 미추홀구 주염로73번길 54 제이원플렉스 631호
바로구매하기 장바구니
추천 상품
  • 4,000원
  • 3,100원
  • 564,300원
  • 900원
  • 1,400원
  • 13,200원
  • 103,500원
  • 483,600원
  • 21,500원
관련 상품
인기 판매
  • 상품정보
  • 상품리뷰 (0)
  • 상품문의 (0)
  • 배송/반품/교환안내

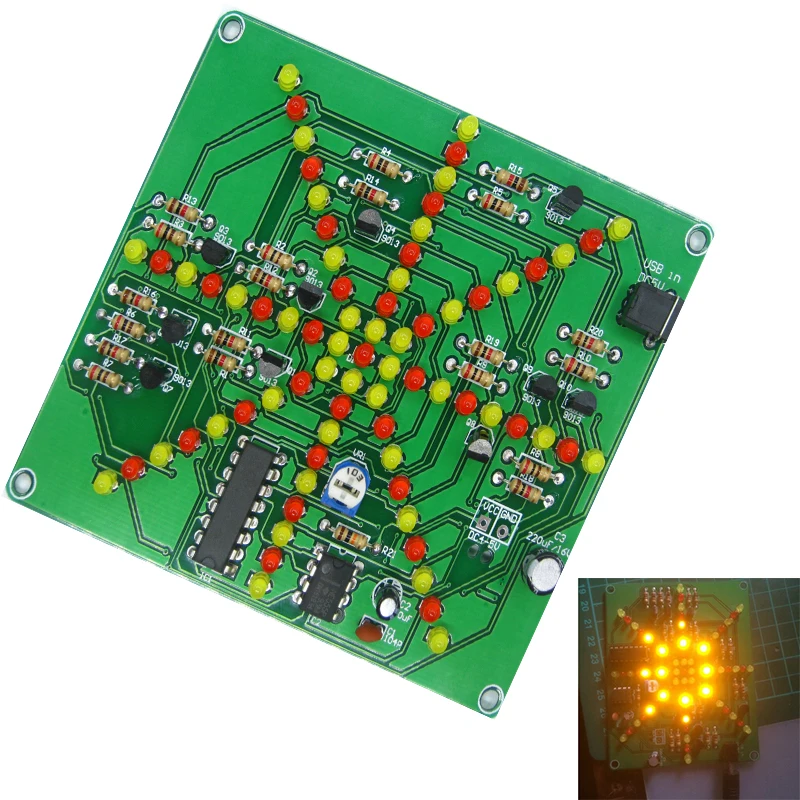

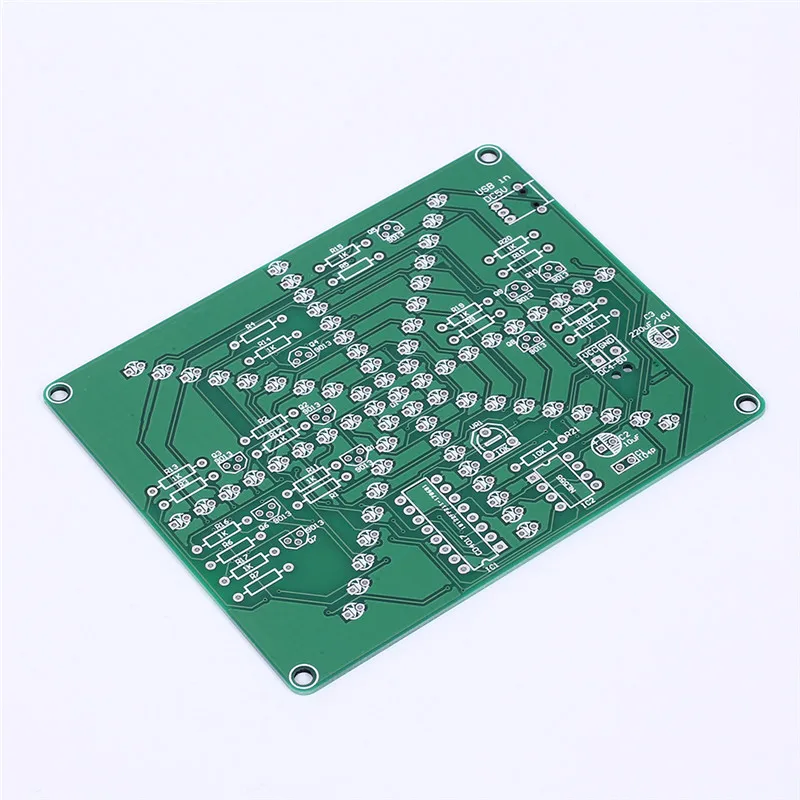

Installation Steps:

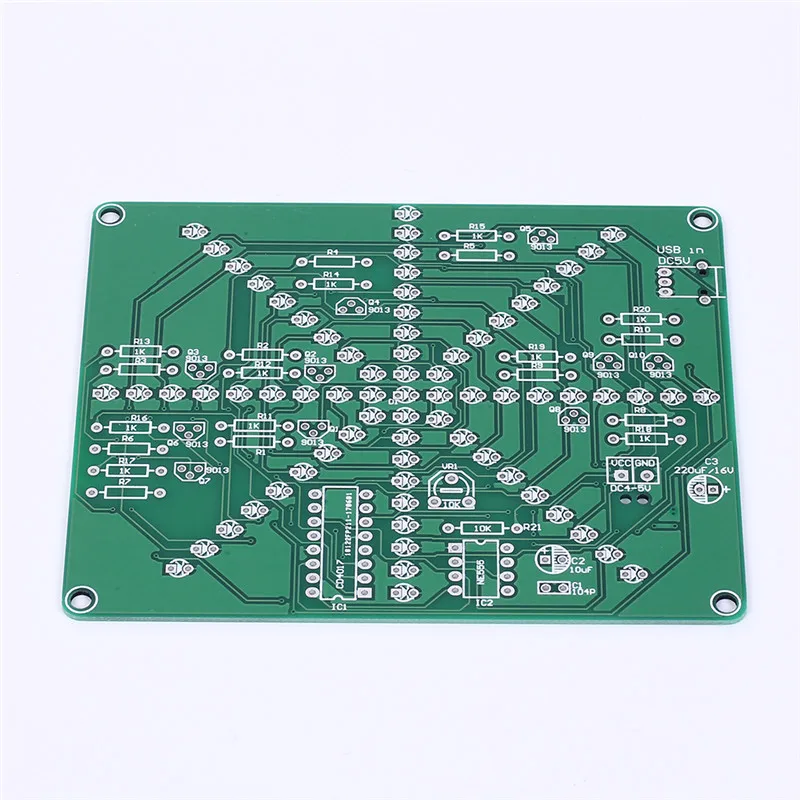

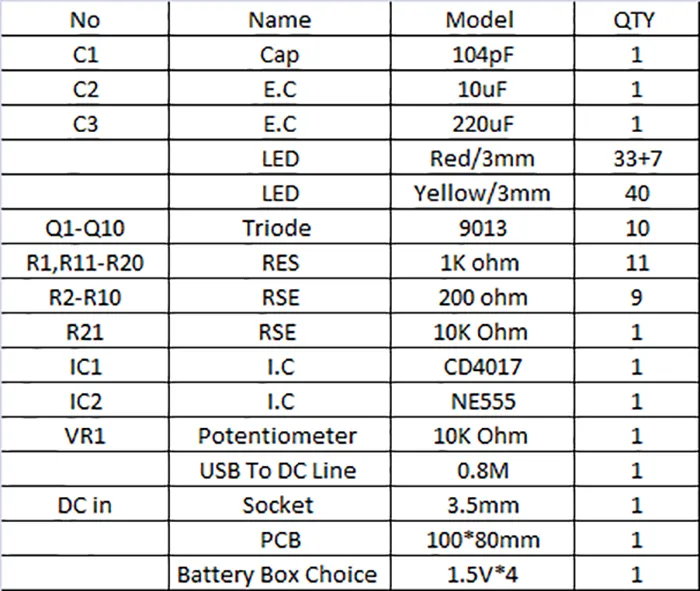

1.Install RES: 200 ohm resistor install on R2-R10 pad, 1K ohm resistor installed to R1, R2-R10 pad. 10K ohm resistor installed to R21 pad

2.Install a red LED to D1

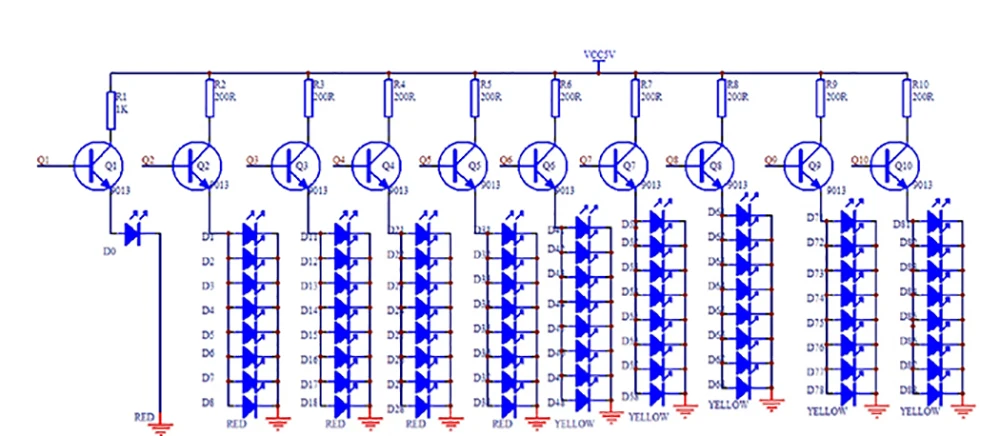

3.Left to right, red, yellow, red, yellow in order to install LED. The LED's anode corresponds to the square pad

4.Red-yellow-red-yellow continues to install LED

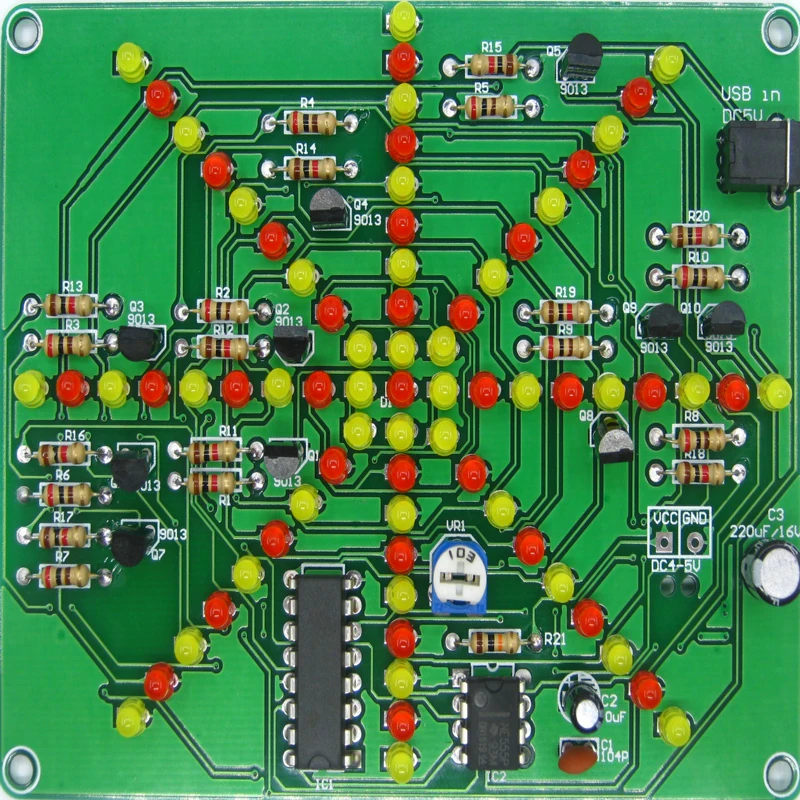

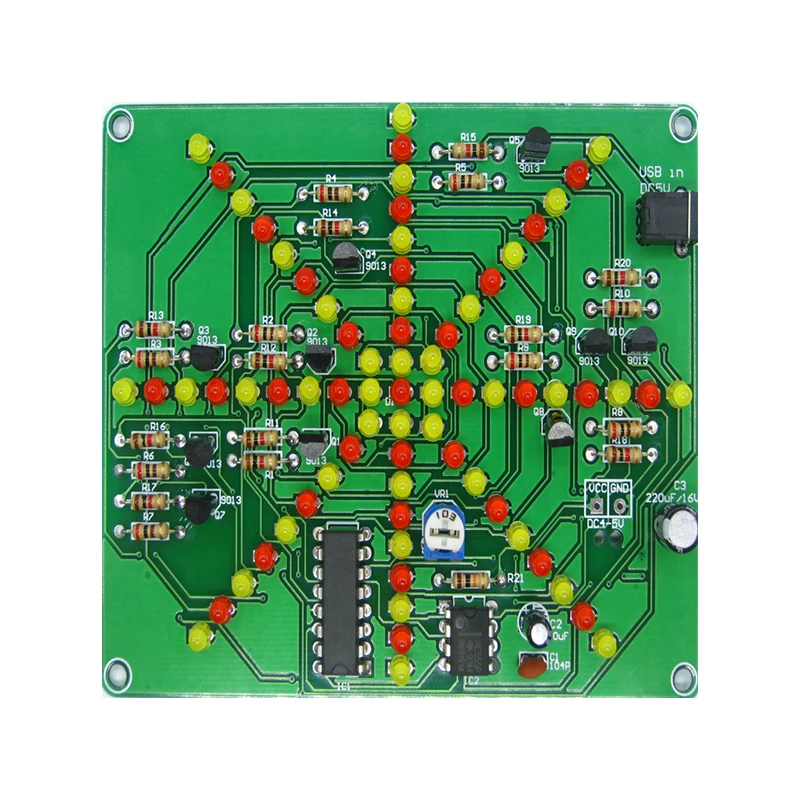

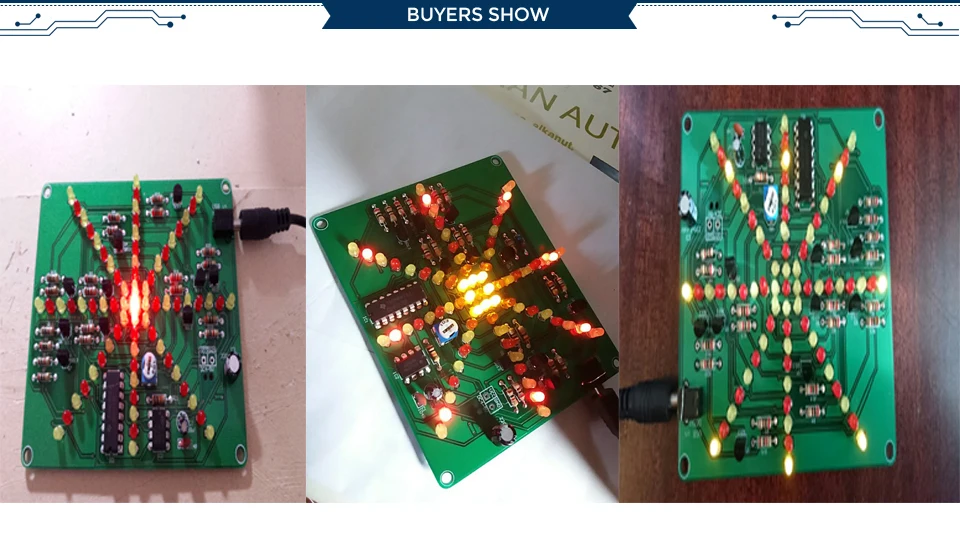

5.Installation completes all LED

6.Install adjustable resistance cap, electrolytic capacitor and DC power socket

7.Install S9013 triode to Q1-Q10 position pads

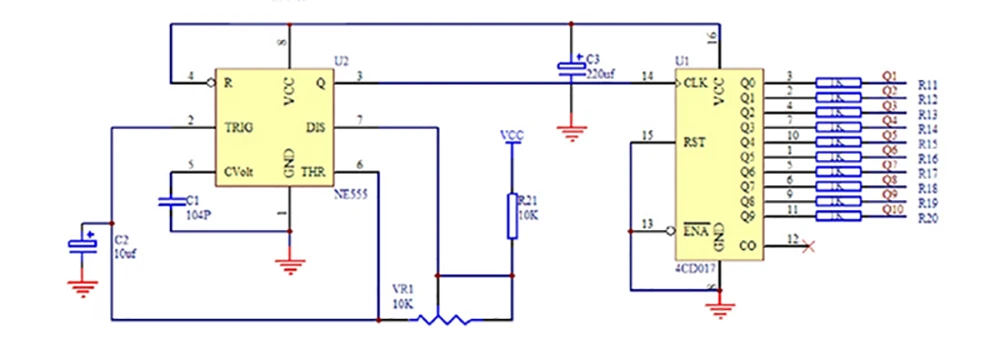

8.Install integrated circuit. Be careful pin direction

9.Solder the battery box red line on the VCC. The black line is weldered to the GND. Check the direction of the PCB capacitor
