1. 설명:

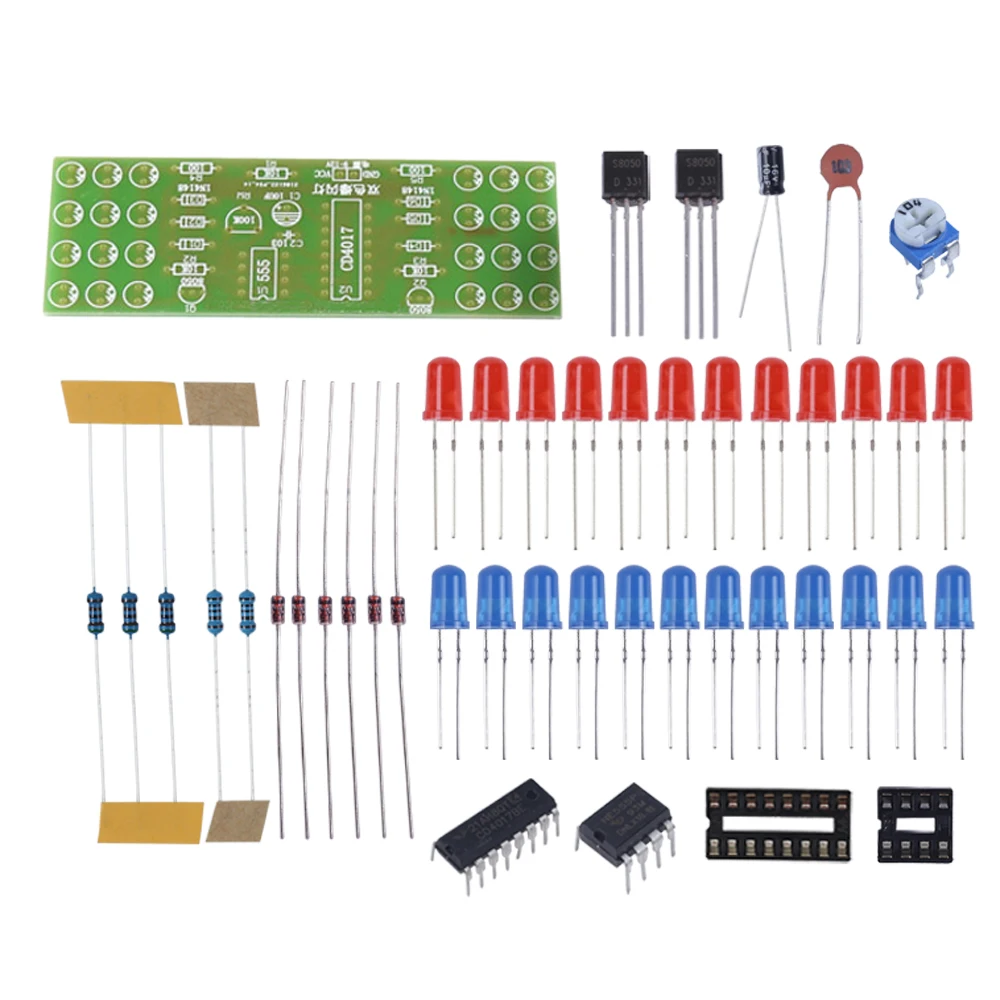

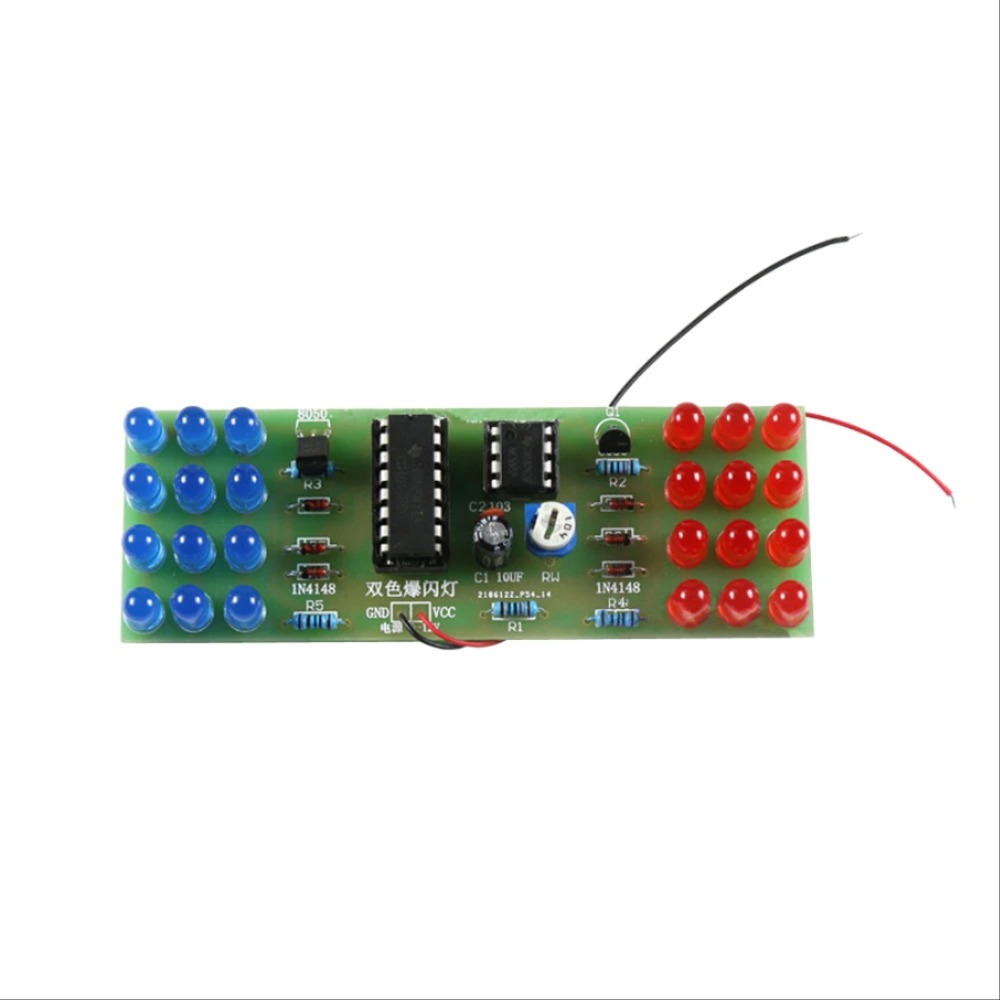

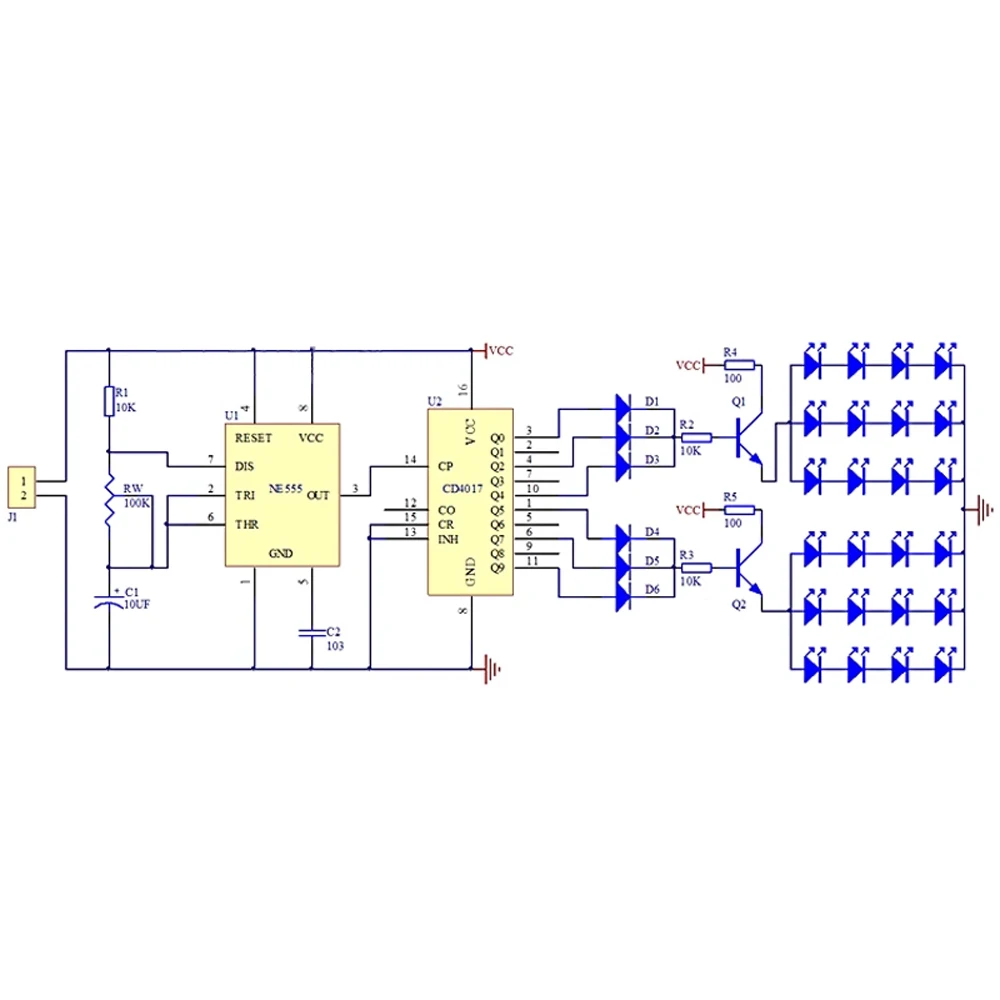

이 키트는 NE555 및 CD4017 칩을 사용하여 아날로그 경보 조명 회로를 형성합니다. 파란색 led와 빨간색 led가 펄스에 따라 번갈아 깜박이고 rp1 을 조정하여 플래시 주파수를 조정할 수 있습니다. 회로의 작동 전압이 DC9-12V 키트에는 전원 공급 장치 (배터리) 가 포함되어 있지 않습니다. 이 키트는 제작이 간단하고 뚜렷한 효과가 있으며 매우 흥미롭습니다. 전자 애호가 및 직업 학교 학생의 실제 조립에 적합합니다.

2. 매개 변수:

1>. 작동 전압: DC 12V

2>. 작동 온도:-25 ℃ ~ 85 ℃

3>. 작동 습도: 5% ~ 95% RH

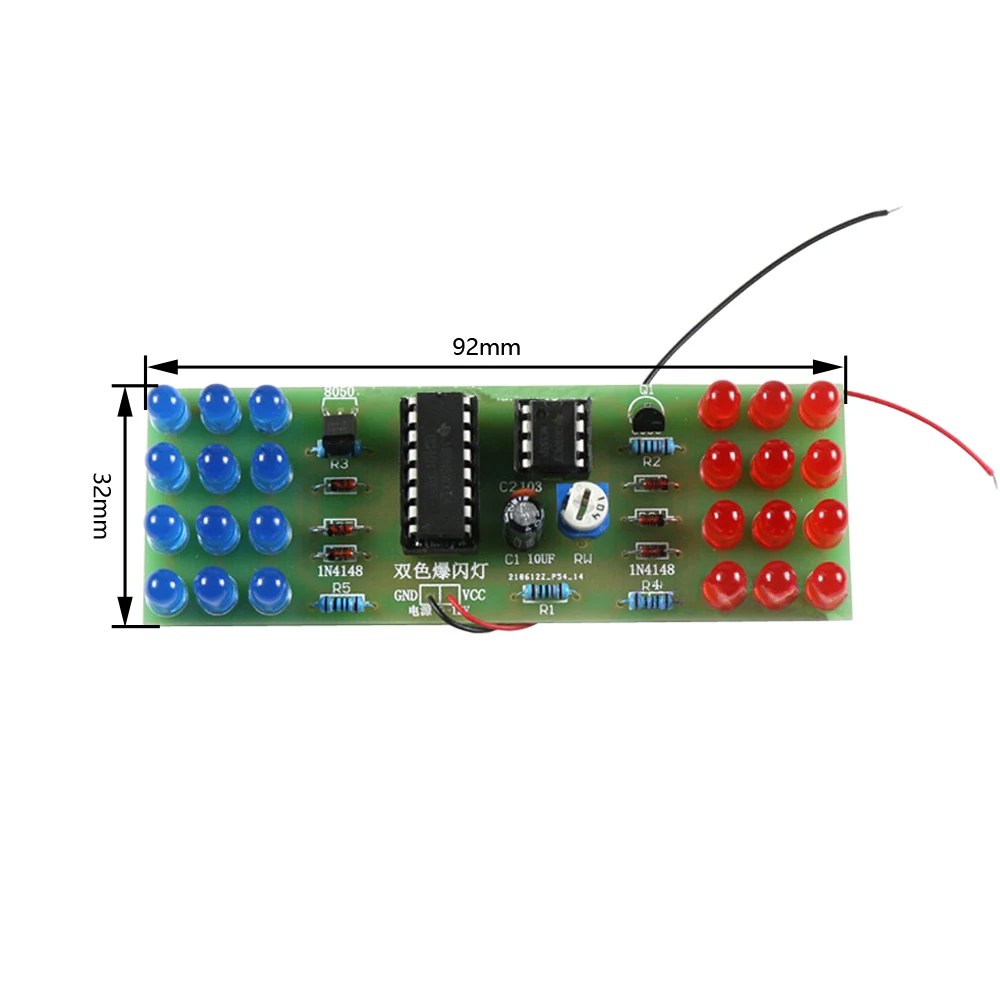

4>. 크기: 92*32mm

삼. 일반적인 문제:

1>. Led의 양극과 음극이 부정확하게 납땜되고 긴 다리 양극이 납땜됩니다. 용접 중 led를 태우지 않도록주의하십시오. 납땜에 불량 또는 결함 중 하나로 인해 하나의 열이 꺼질 수 있습니다.

2>. 3 극관은 방향에주의를 기울이지 않으며 보드의 모양과 동일한 위치에 있어야합니다.

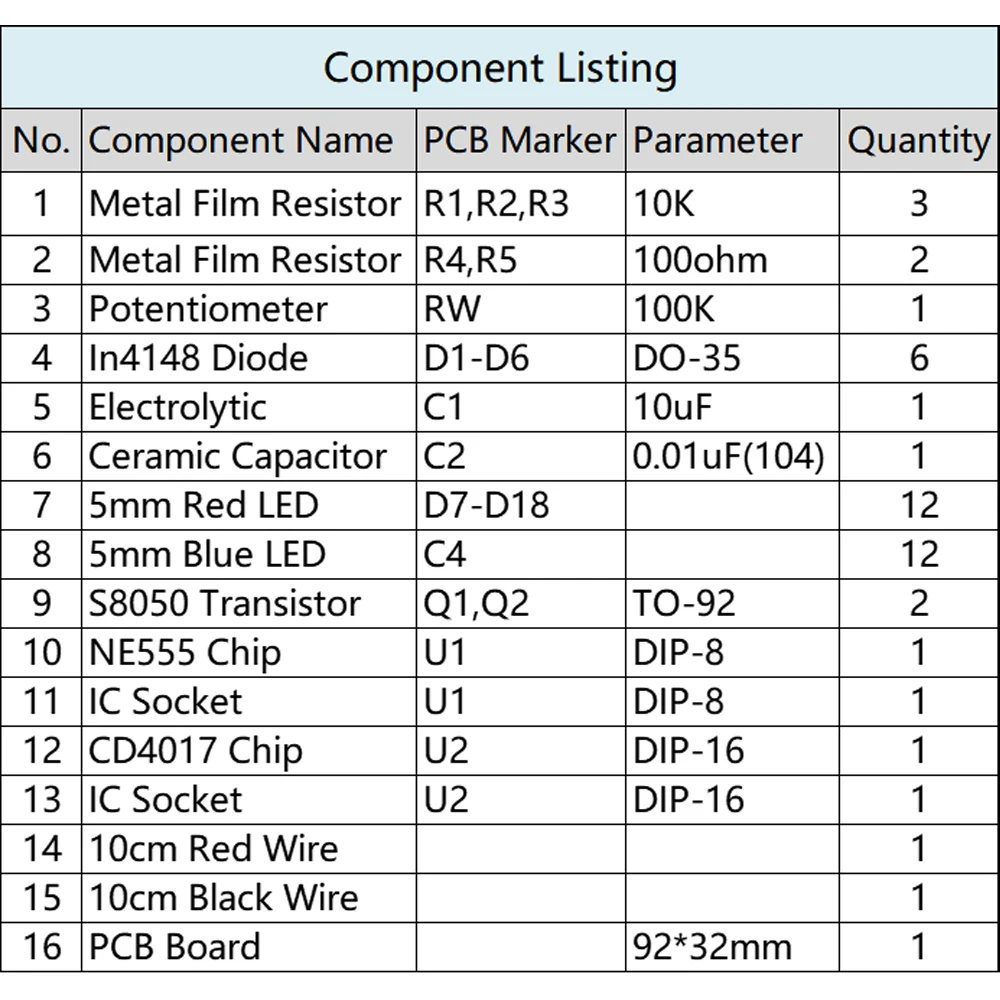

3>. 저항 값이 잘못되었습니다. 보드의 저항 값에 따라 용접이 필요합니다. 2 개는 100 옴, 3 개는 10K 입니다.

4>."다이오드 포지티브 및 네거티브 전극이 잘못되었습니다. 검은 색면은 음극과 같고 보드의 수평 막대는 음극과 같습니다.".

5>. 전해 축전지의 양극과 음극이 부정확하고 긴 다리는 양극입니다.

6>. 칩 노치 방향은베이스와 같이 보드의 노치 방향과 일치해야합니다.

7>. 전원 공급 장치가 역적으로 연결되어 칩이 소손됩니다. Vcc는 양극에 연결되고 gnd는 음극에 연결됩니다.
