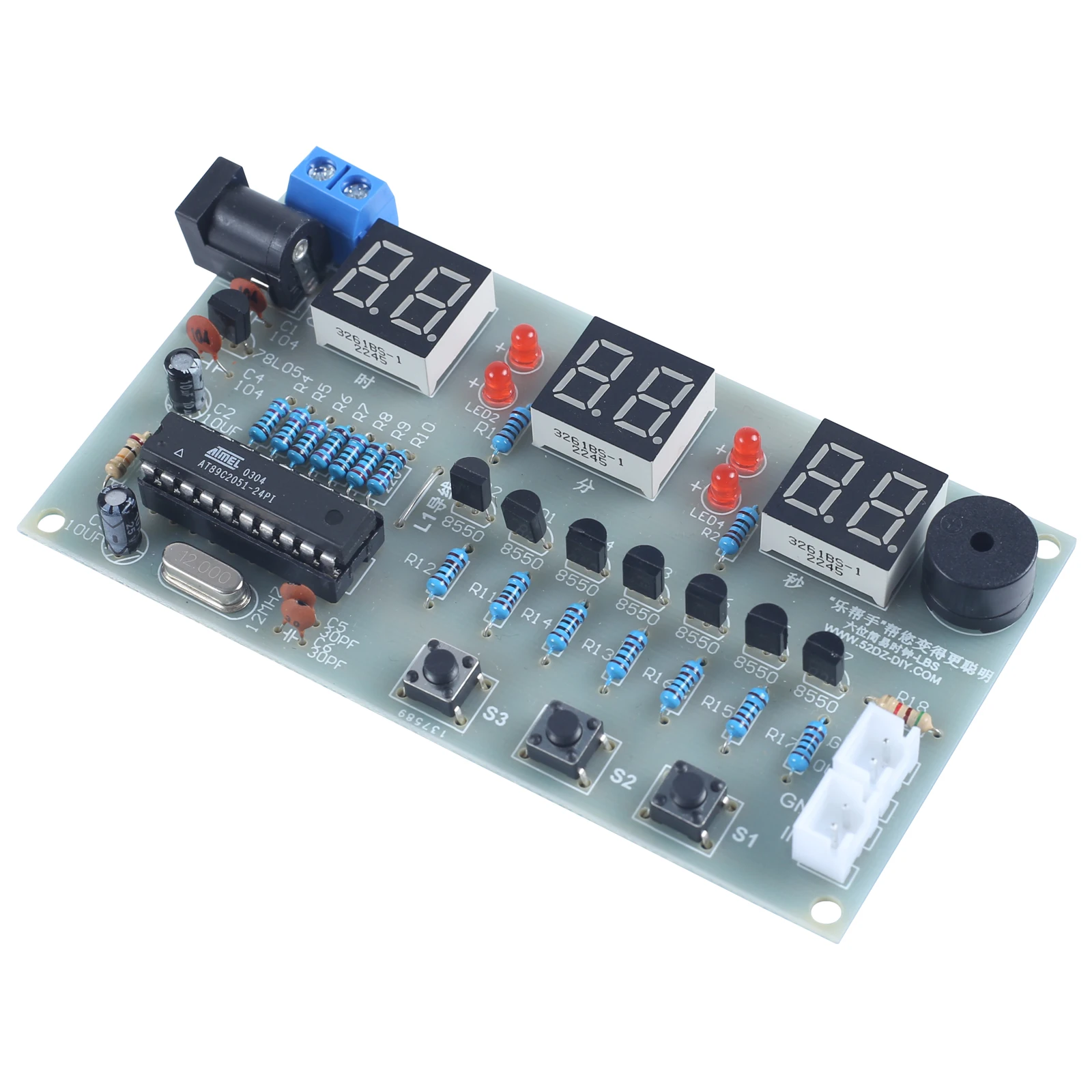

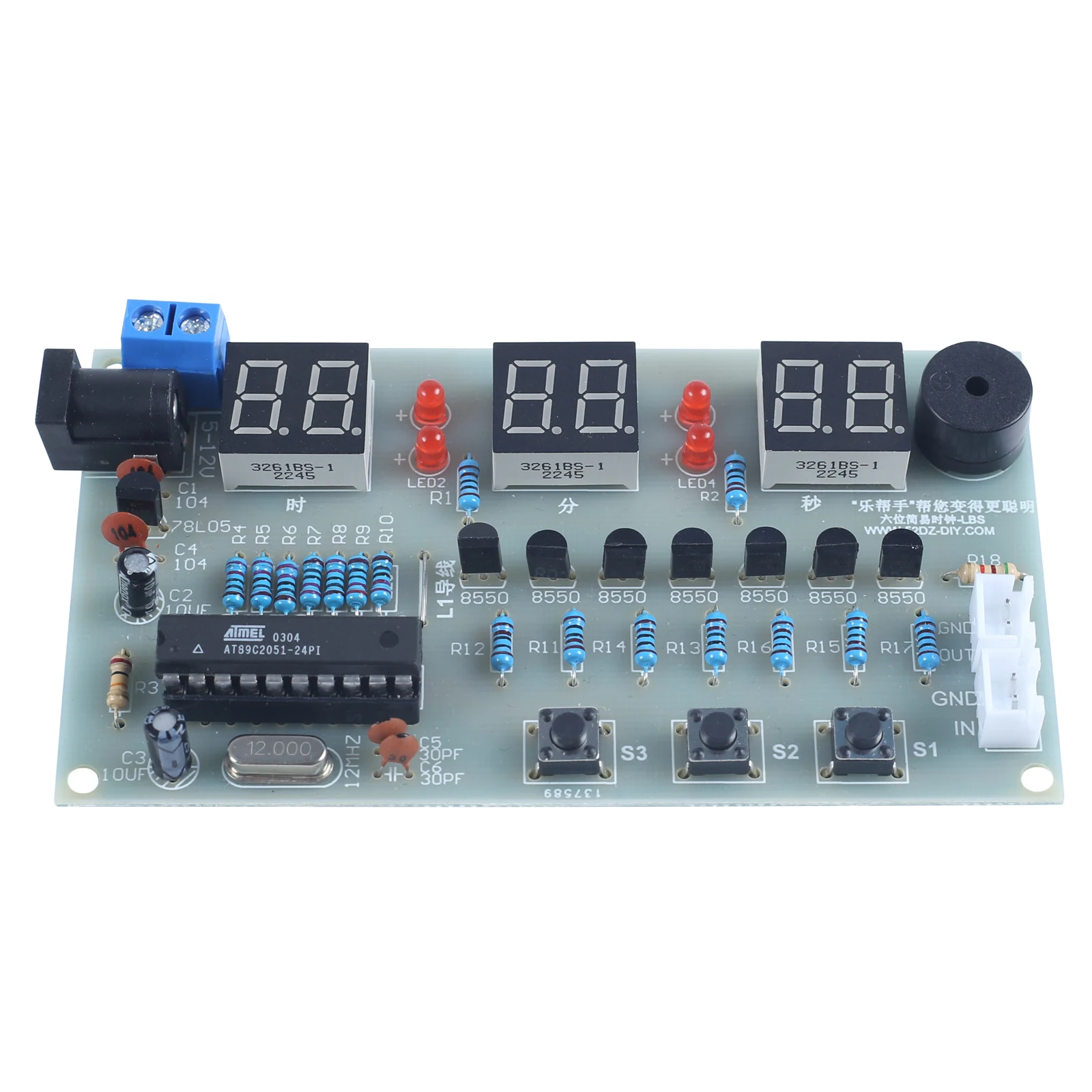

1. 소개:

그것은 6Bit 디지털 전자 시계 DIY 키트입니다. 시간, 알람 시계, 보정, 카운트 다운, 스톱워치 및 카운터와 같은 여섯 가지 기능을 통합합니다. 사용자는 사용자의 필요에 따라 알람을 설정할 수 있습니다. 운영하기 쉽고 아름다운 디자인, 가정 또는 사무실 환경에 매우 적합합니다.

2.:

1>. 시간 표시/보정: 시간 표시 및 보정을 지원합니다.

2>. 알람 시계: 내장 알람 시계. 사용자는 필요에 따라 켜거나 끌 수 있습니다.

3>. 카운트 다운: 필요에 따라 카운트 다운을 설정합니다. 최대 시간은 99:59:59 입니다.

4>. 스톱워치: 시작 후 분 및 초를 기록합니다. 최대 시간은 99:59:59 입니다.

5>. 카운터: 카운터로도 사용 가능, 카운팅 범위 0 ~ 999999

6>.DIY 손 납땜. 그것은 다양한 구성 요소와 함께 제공되는 DIY 키트입니다. 사용자는 각 구성 요소를 손으로 설치해야합니다. 그것은 운동과 납땜 기술을 향상시킬뿐만 아니라 전자 기술에 대한 관심을 높일 수 있습니다. 전자 애호가, 초보자, 학교 및 가정 교육에 적합합니다.

3.Parameter:

1>. 항목 이름: 6Bit 디지털 전자 시계 DIY 키트

2>. 작동 전압: DC 5V-12V

3>. 디스플레이 색상: 레드

4>. 작동 온도:-20 ℃ ~ 85 ℃

5>. 작동 습도: 5% ~ 95% RH

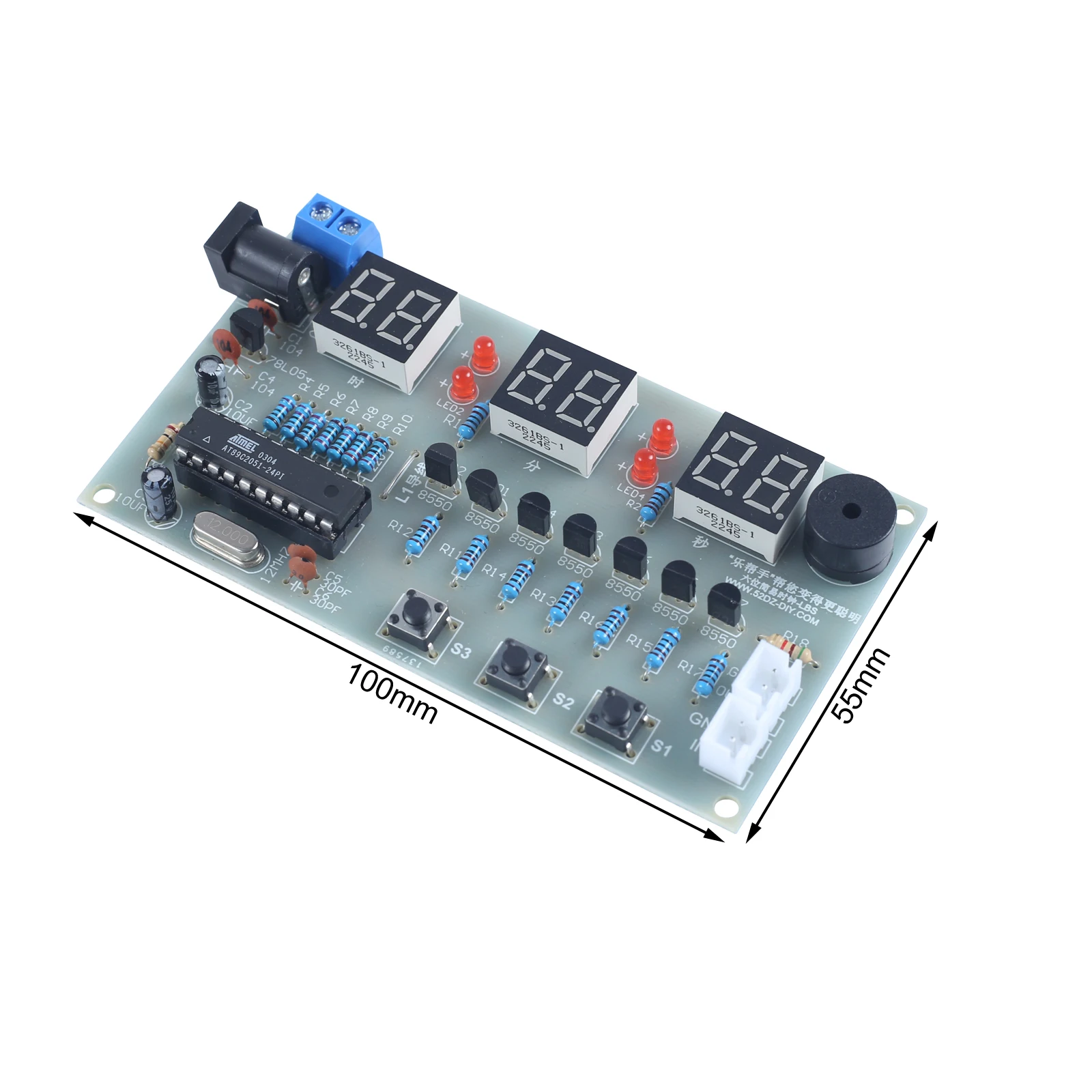

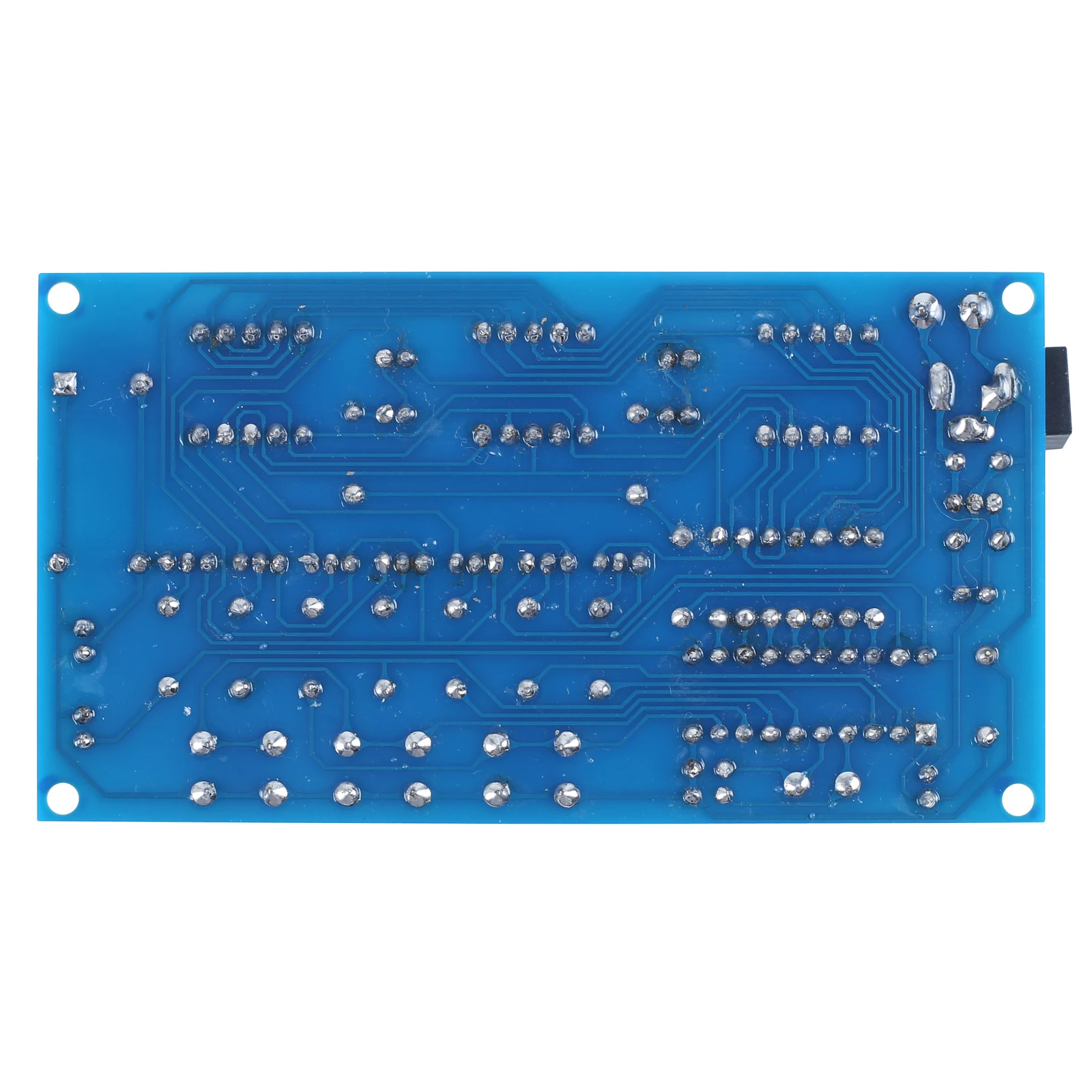

6>. 크기 (설치):100*55*12mm

4. 설정 방법:

1>. 버튼 설명: S1 은 기능 세트 버튼, S2 는 기능 선택 버튼, S3 는 값 추가 버튼입니다.

2>. 작동 지침: S1 버튼을 클릭하여 매개 변수 설정 상태로 들어갑니다. 6 번째 누를 때 설정 모드를 저장하고 종료합니다. 또는 저장 및 종료하려면 S1 버튼 2 초를 계속 누릅니다.

3>. 표시 시간: 전원을 튼 후 기본 디스플레이 10:10:00.

4>. 보정 시간:

4.1>. 표시 시간을 보정하려면 처음에 S1 을 클릭하십시오.

4.2>. 그런 다음 디스플레이가 자동으로 깜박입니다.

4.3>. S2 를 클릭하여 시간 비트에 대한 값 1 을 늘립니다. S3 를 클릭하여 분당 값 1 을 늘립니다. 참고: 감소 매개 변수 값은 지원되지 않습니다. 59 이상이면 0 으로 변합니다.

5>. 알람 시계:

5.1>. 두 번째로 S1 을 클릭하여 알람 시계를 설정합니다.

5.2>. 그런 다음 디스플레이가 자동으로 깜박이고 22:10:00 과 4 led가 계속 켜져 있습니다.

5.3>. S2 를 클릭하여 시간 비트에 대한 값 1 을 늘립니다. S3 를 클릭하여 분당 값 1 을 늘립니다. 두 번째는 변경할 수 없습니다.

5.4>. 표시시 알람 시계 기능을 끄는 것을 의미합니다. '-:-:--'.

5.5>. 알람은 3 초 동안 지속되는 버저입니다.

6>. 카운트 다운:

6.1>. 카운트 다운을 설정하려면 3 번에 S1 을 클릭하십시오.

6.2>. 기본 디스플레이 0. S2 를 클릭하여 낮은 비트에서 높은 비트까지 더 많은 비트를 표시합니다.

6.3>. S3 을 클릭하여 가장 높은 비트에 대해 값 1 을 늘립니다. 참고: 먼저 낮은 값을 설정 한 다음 높은 값을 설정합니다.

6.4>. S2 를 7 번 클릭하여 카운트 다운을 시작하십시오.

6.5>. S2 를 다시 클릭하여 카운트 다운을 중지하고 설정 모드로 돌아갑니다.

7>. 스톱워치:

7.1>. 4 시간에 S1 을 클릭하여 스톱워치를 설정합니다.

7.2>. 그런 다음 00:00:00 및 4 led를 계속 표시합니다.

7.3>. S2 버튼을 클릭하여 스톱워치를 시작하고 다시 클릭하여 중지하십시오.

7.4>. S3 버튼을 클릭하여 정지 상태에서 스톱워치 시간을 지우십시오.

8>. 카운터:

8.1>. 카운터를 설정하려면 5 시간에 S1 을 클릭합니다.

8.2>. 그런 다음 00:00:00 을 표시합니다.

8.3>. S2 를 클릭하여 값 1 을 늘립니다.

8.4>. 카운터 시간을 지우려면 S3 버튼을 클릭하십시오.

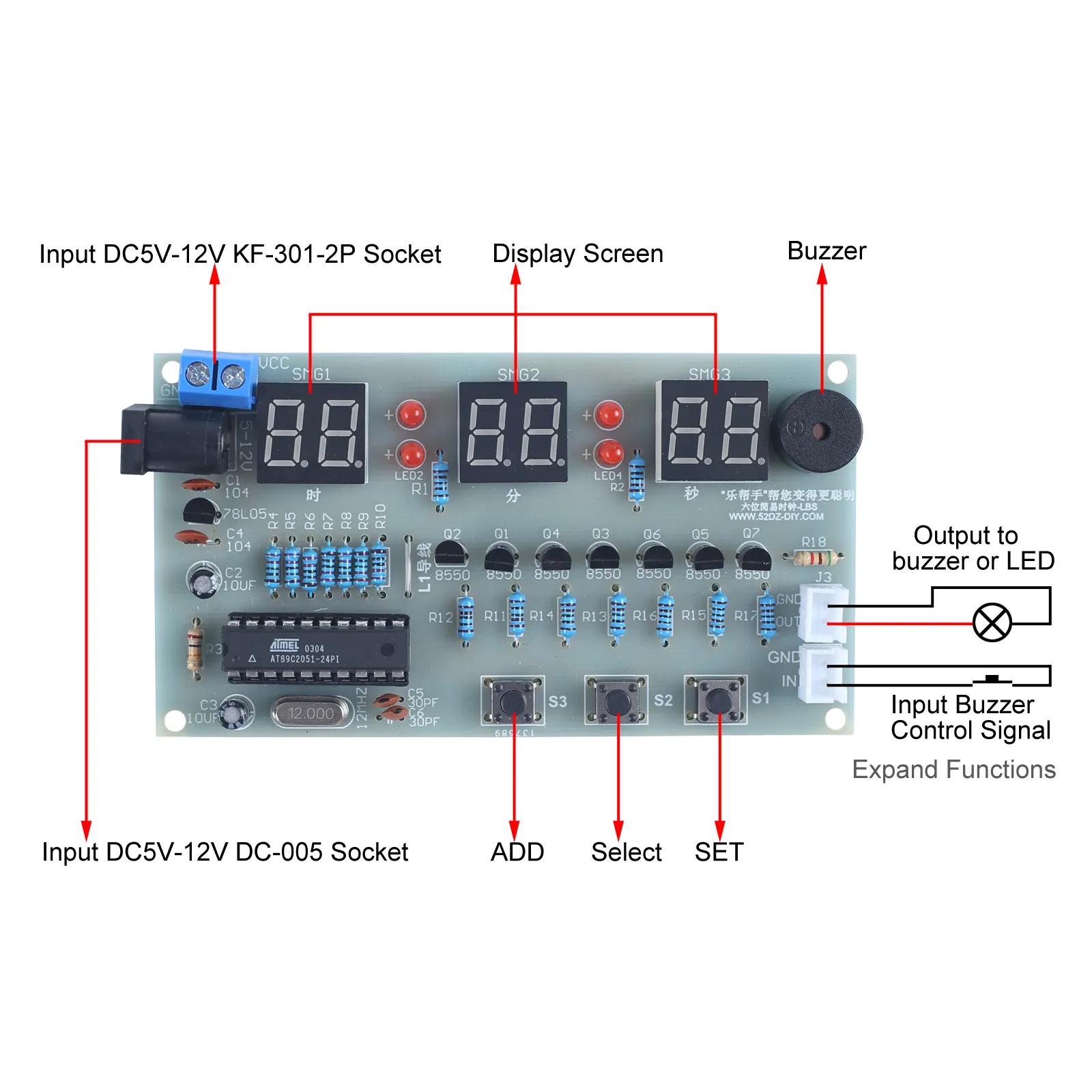

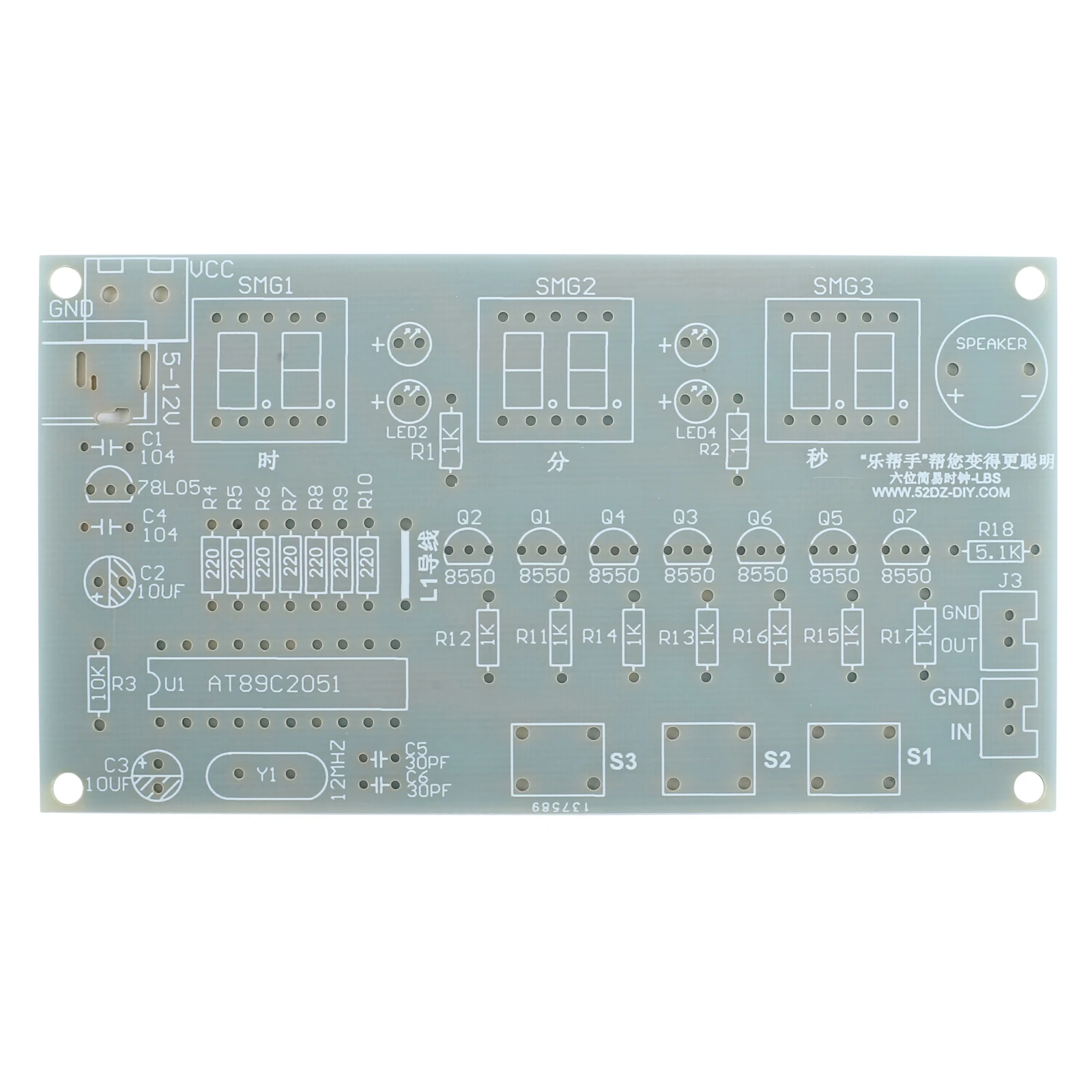

5. 보조 기능:

1>.J3 소켓: 부저 알람 출력 단자입니다. 그것은 경보 할 때 높은 수준의 신호를 출력 할 수 있습니다.

2>.J2 소켓: 부저 제어 포트입니다. 사용자는 다른 MCU 또는 센서에서 컨트롤러 경보로 컨트롤러를 입력 할 수 있습니다.

3>.J1 KF-301-2P 터미널: 입력 작업 전압.

4>.DC-005 소켓: 입력 작업 전압.

6. 참고:

1>. 시간 메모리 기능을 지원하지 않으므로 전원이 켜질 때마다 시간을 다시 보정해야합니다.

2>. 사용자는 전원 공급 모드를 선택할 수 있습니다.

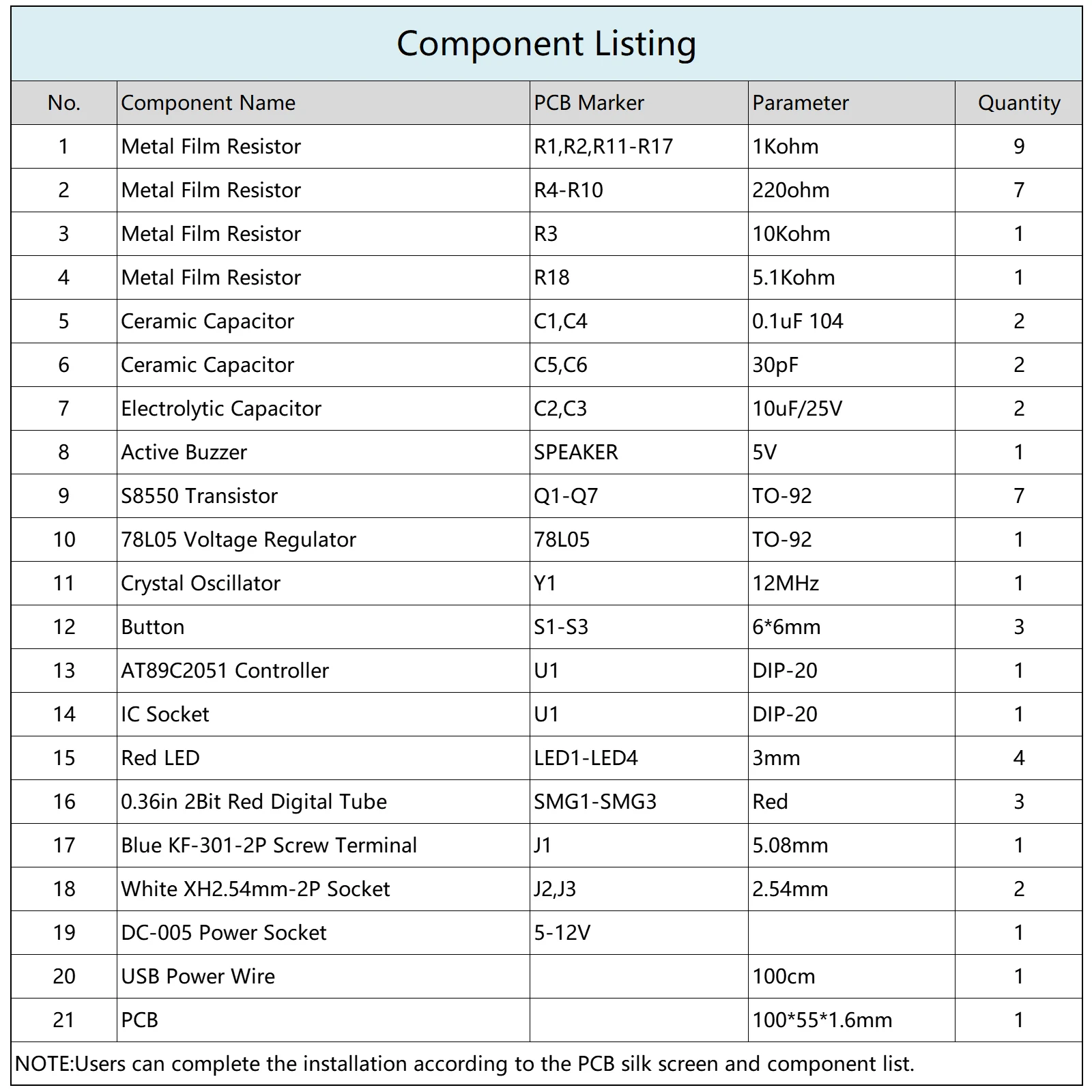

7. 설치 팁:

1>. 사용자는 처음에 납땜 도구를 준비해야합니다.

2>. 설치가 완료 될 때까지 인내심을 가지십시오.

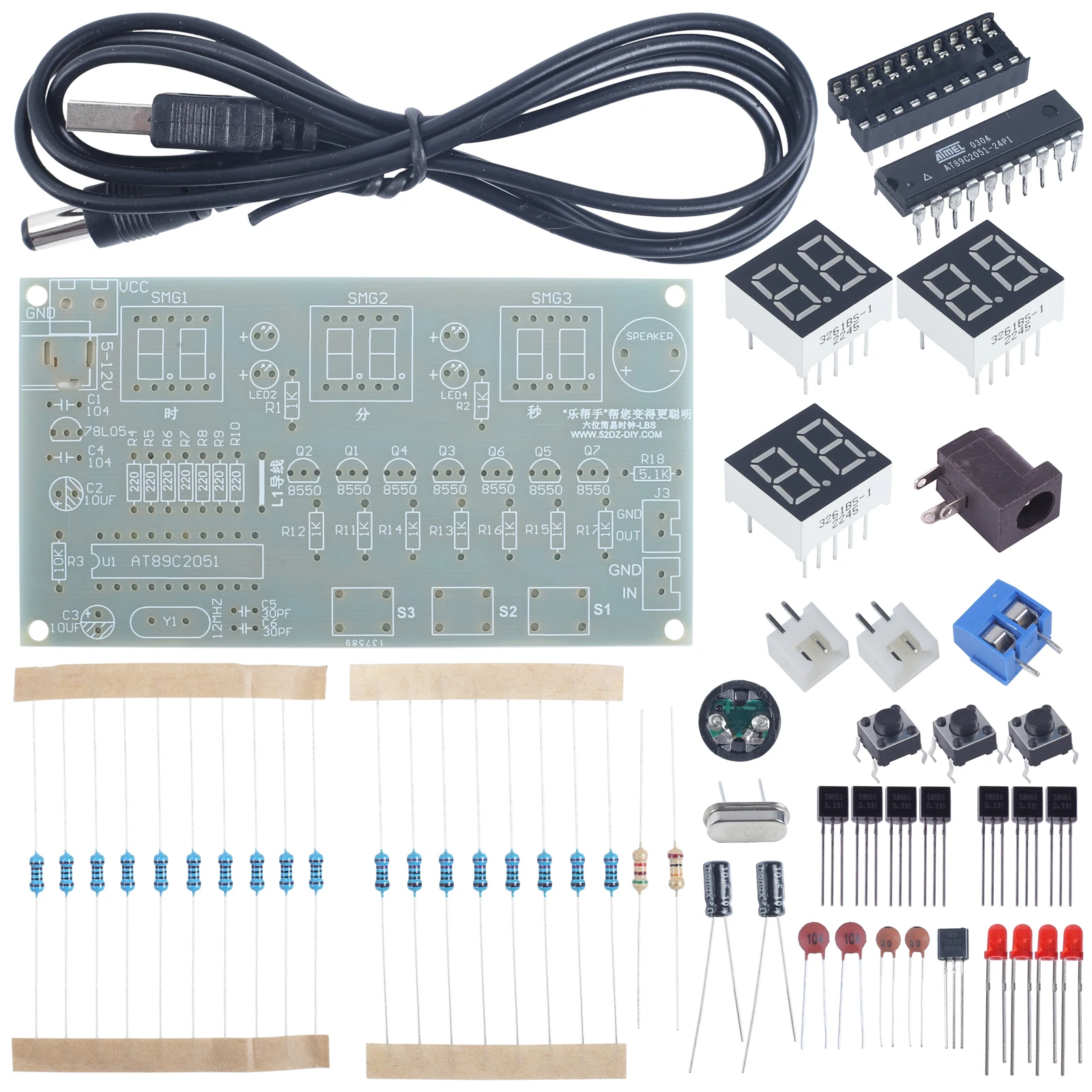

3>. 패키지는 DIY 키트입니다. 사용자가 완료해야합니다.

4>. 납땜 인두는 오랜 시간 (1.0 초) 부품을 만질 수 없습니다. 그렇지 않으면 구성 요소가 손상됩니다.

5>. 구성 요소의 양수 및 음수에주의하십시오.

6>. 엄격하게 단락을 금지하십시오.

7>. 특히 복잡한 구성 요소를 설치하십시오.

8>. 모든 구성 요소가 올바른 방향이고 올바른 위치에 있는지 확인하십시오.

9>. 전자 부품을 설치할 때 정전기 방지 장갑 또는 정전기 방지 손목 밴드를 착용하십시오.

10>. 설치를 시작하기 전에 설치 설명서를 읽는 것이 좋습니다!!!
