1. 소개:

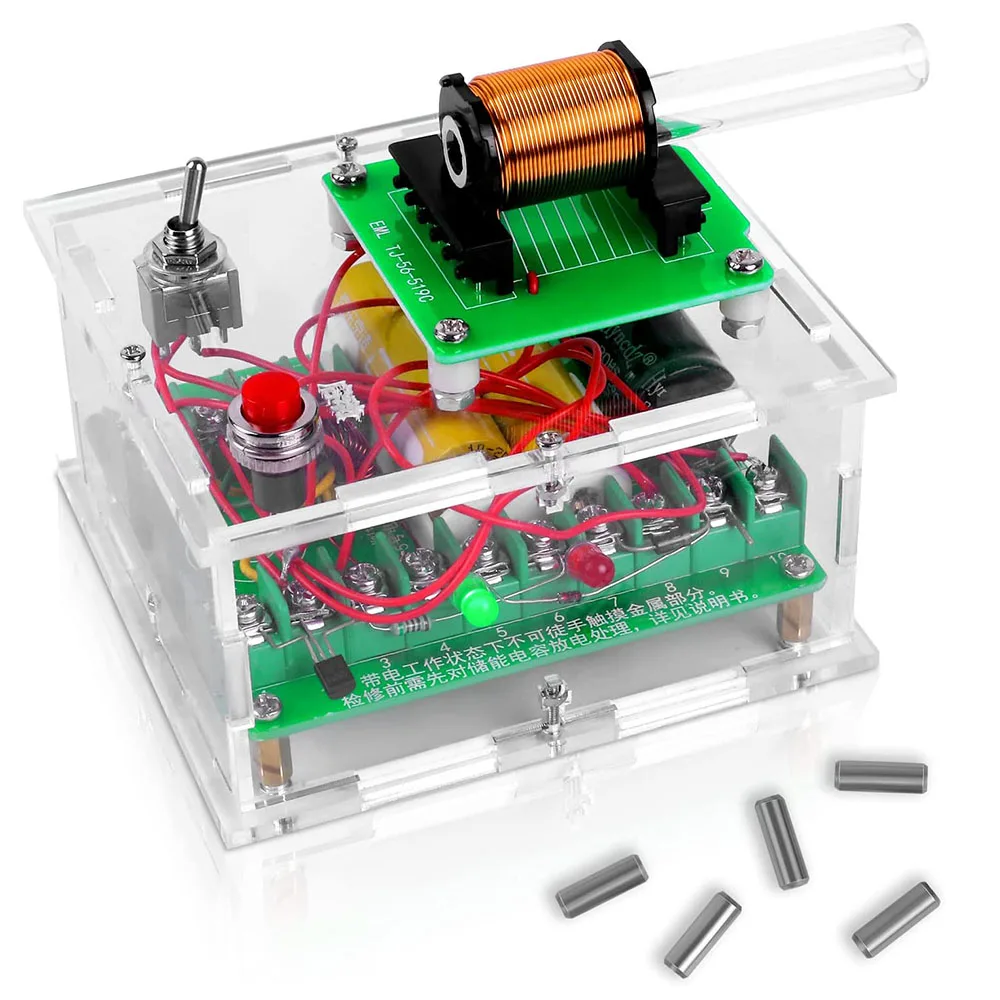

TJ-56-519A DC 3V 고전압 전자기 송신기 DIY 키트입니다. 전자기 송신기를 시뮬레이션하고 전기 에너지를 자기 에너지로 변환하여 금속 실린더를 주입 할 수 있습니다. 사용자는이를 사용하여 전자기 송신기의 작동 원리를 이해하고 전자 기술의 기초를 배울 수 있습니다.

2. 기능:

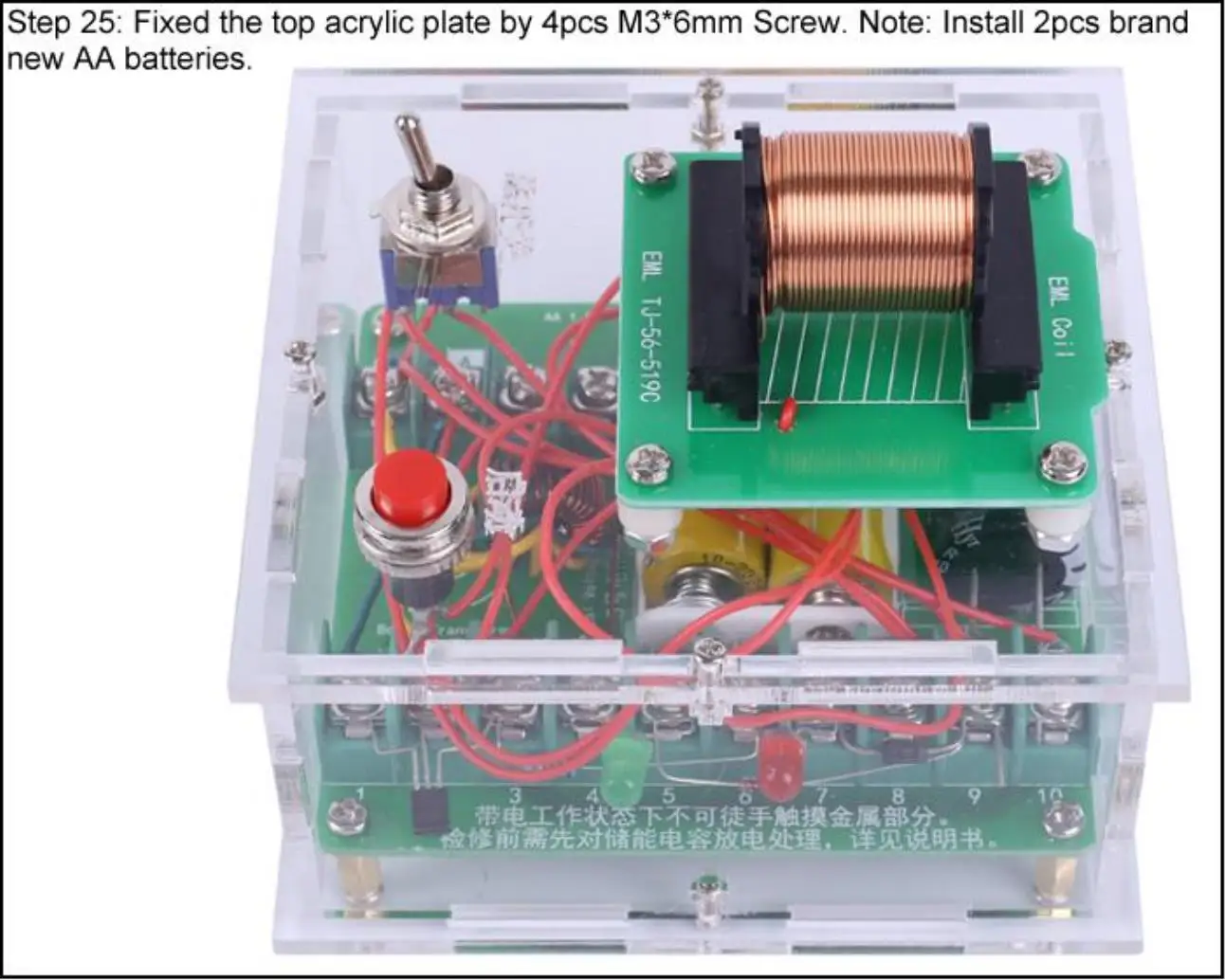

1>. 아크릴 껍질은 아름답고 내부 구성 요소를 보호합니다.

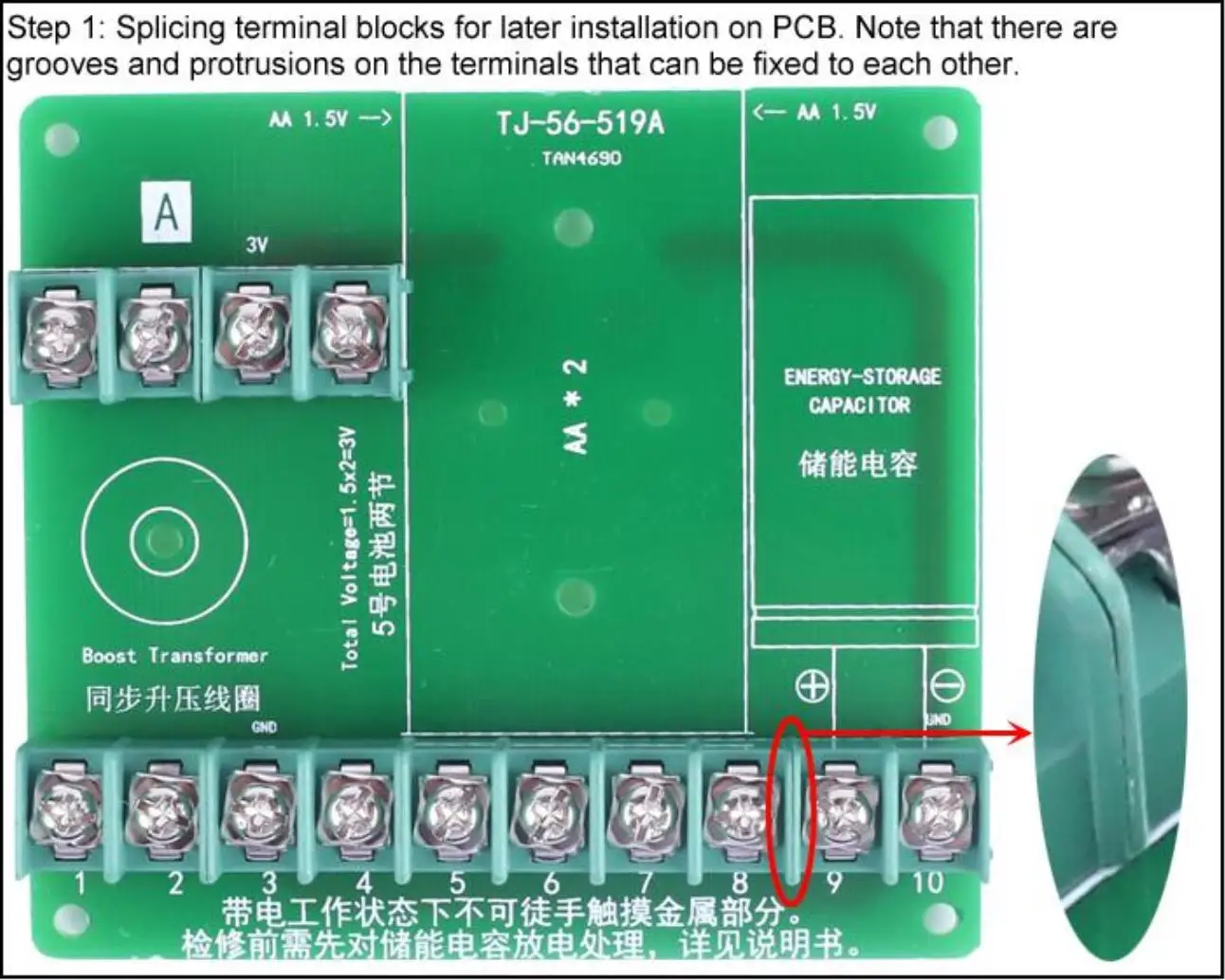

2>. 터미널은 구성 요소를 연결하고 용접을 피하십시오

3>. 완벽한 간단한 회로

4>.DIY 핸드 납땜

3. 매개 변수:

1>. 제품 이름: TJ-56-519A 고전압 전자기 송신기 DIY 키트

2>. 제품 번호: TJ-56-519A

3>. 작업 전압: DC 3V

4>. 전원 유형: 배터리 (포함되지 않음!)

5>. 작업 온도:-25 ℃ ~ 85 ℃

6>. 작업 습도: 5% ~ 95% RH

7>. 크기 (설치):97*90*85mm

4. 단계 사용:

1>. 설치 설명서에 따라 올바르게 설치를 완료하십시오.

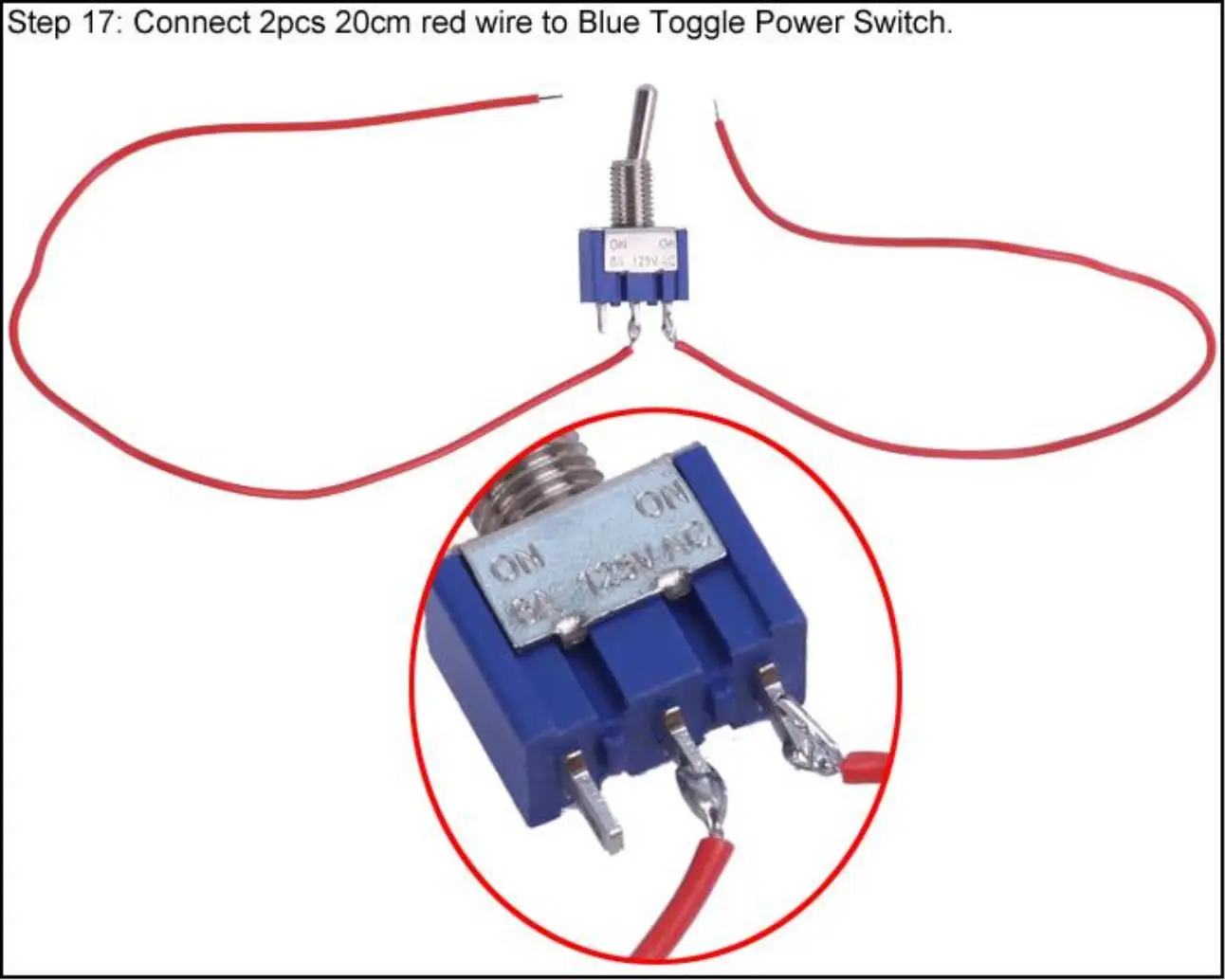

2>. 왼쪽 파란색 토글 전원 스위치를 켜면 녹색 전원 표시등이 켜집니다.

3>. 회로가 커패시터를 충전하기 시작합니다.

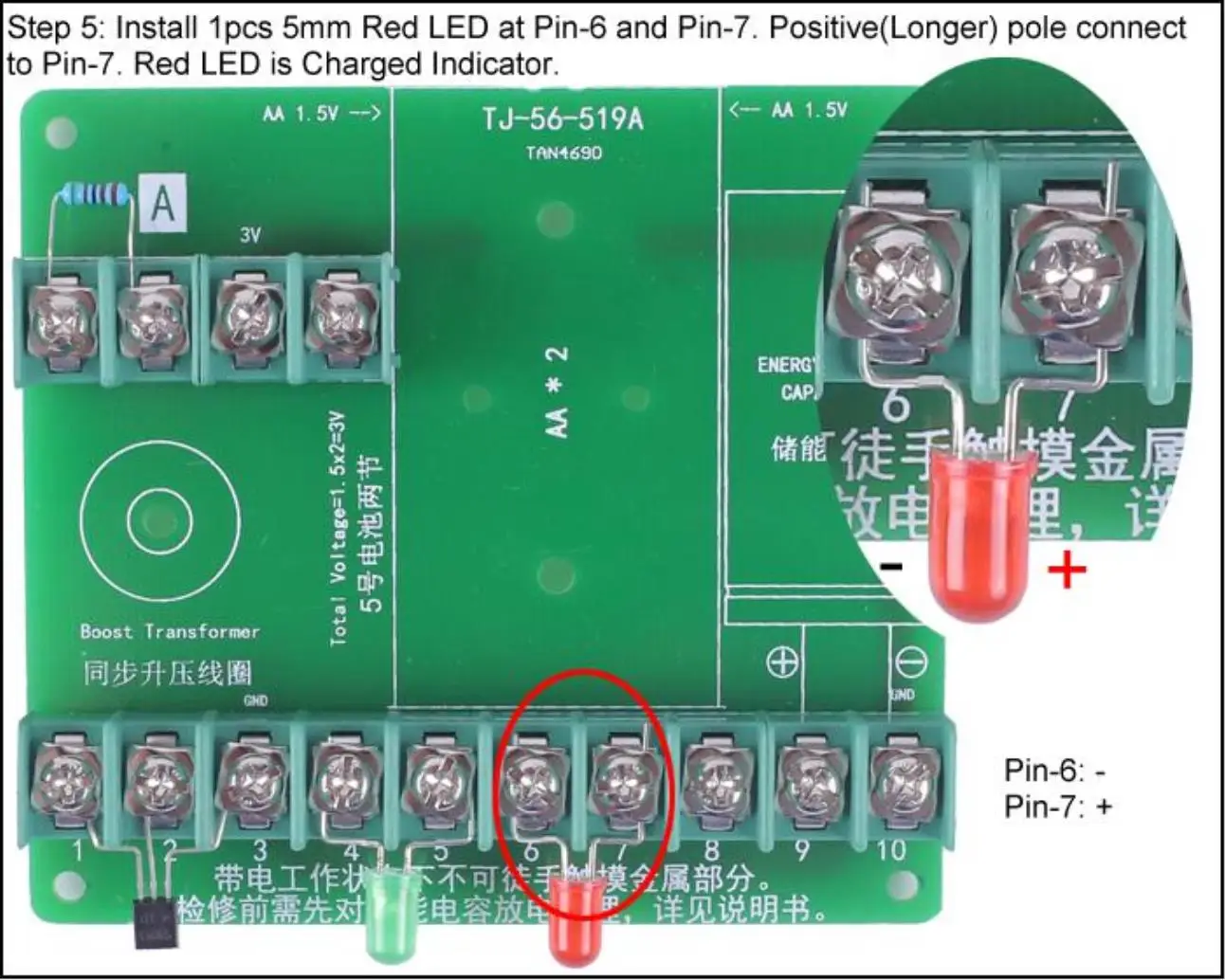

4>. 빨간색 충전 표시기는 2 ~ 3 분 후에 켜집니다 (참고: 약간 빛납니다!!). 즉, 커패시터가 완전히 충전되었음을 의미합니다.

5>. 투명 플라스틱 튜브 위에 1 개 M4 * 12mm 철 기둥을 놓고 정렬합니다.

6>. 빨간색 순간 시작 스위치를 눌러 철 기둥을 전송하십시오. 참고: 누른 후 즉시 손을 떼고 계속 누르지 마십시오.

5. 메모:

1>. 회로 기판 내부의 순간 전압은 90 ~ 100 V에 도달하므로 아크릴 케이스를 설치 한 후 작업을 완료해야합니다.

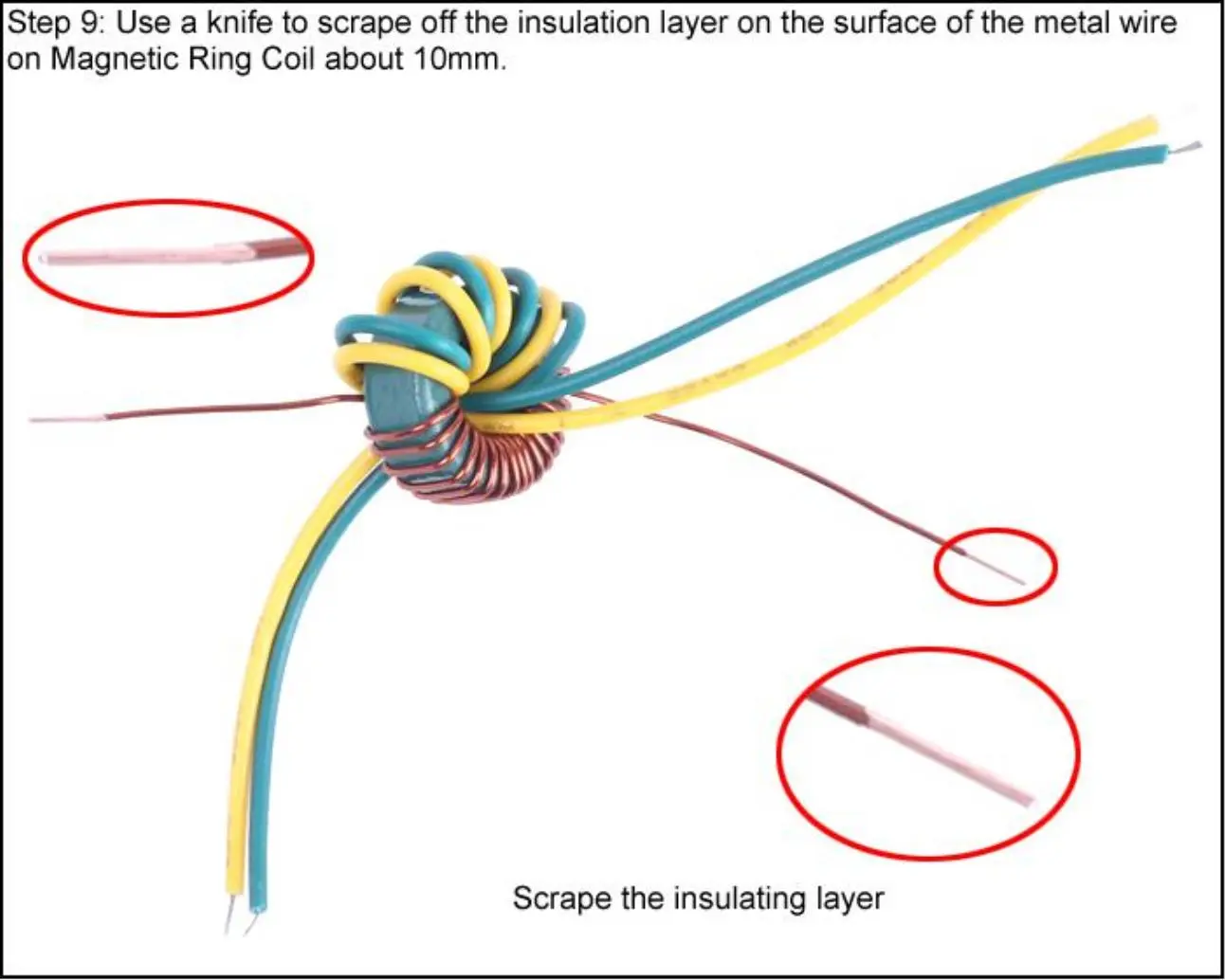

2>. 와이어 표면의 절연 층을 마모하거나 손상시키지 마십시오.

3>. 회로 테스트 전에 커패시터를 먼저 방전해야합니다. 전압계가 커패시터의 두 핀에서 0V 를 표시하면 커패시터가 방전된 것입니다. 그렇지 않으면, 사용자는 전압이 0V 를 나타낼 때까지 와이어로 커패시터를 단락시켜야합니다.

4>. 전력 소비가 비교적 빠르며 충전시 작동 전압은 약 50mA 이므로 새 배터리를 사용하는 것이 좋습니다.

5>. 작동 전압은 3V 이므로 입력 전압은 작동 전압을 초과해서는 안됩니다.

6>. 일반적으로 충전이 완료된 후 한 번 발사 할 수 있지만 커패시터에 잔여 전력이 있으며 계속 발사 할 수 있지만 발사 거리는 줄어 듭니다.

7>. 발사 거리는 수평 위치, Iron Pillar의 위치 및 기타 여러 요소와 관련이 있습니다.

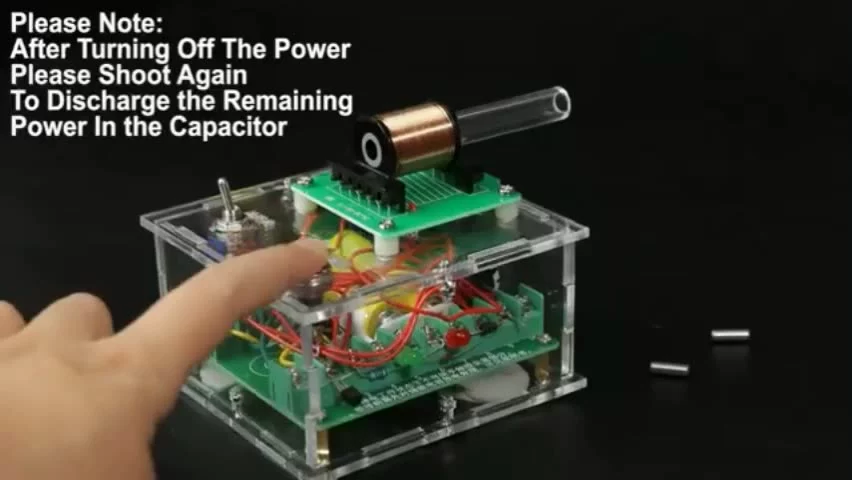

8>. 사용을 중지하기 전에 커패시터 내부의 전기 에너지를 방출하기 위해 여러 번 발사하는 것이 좋습니다.

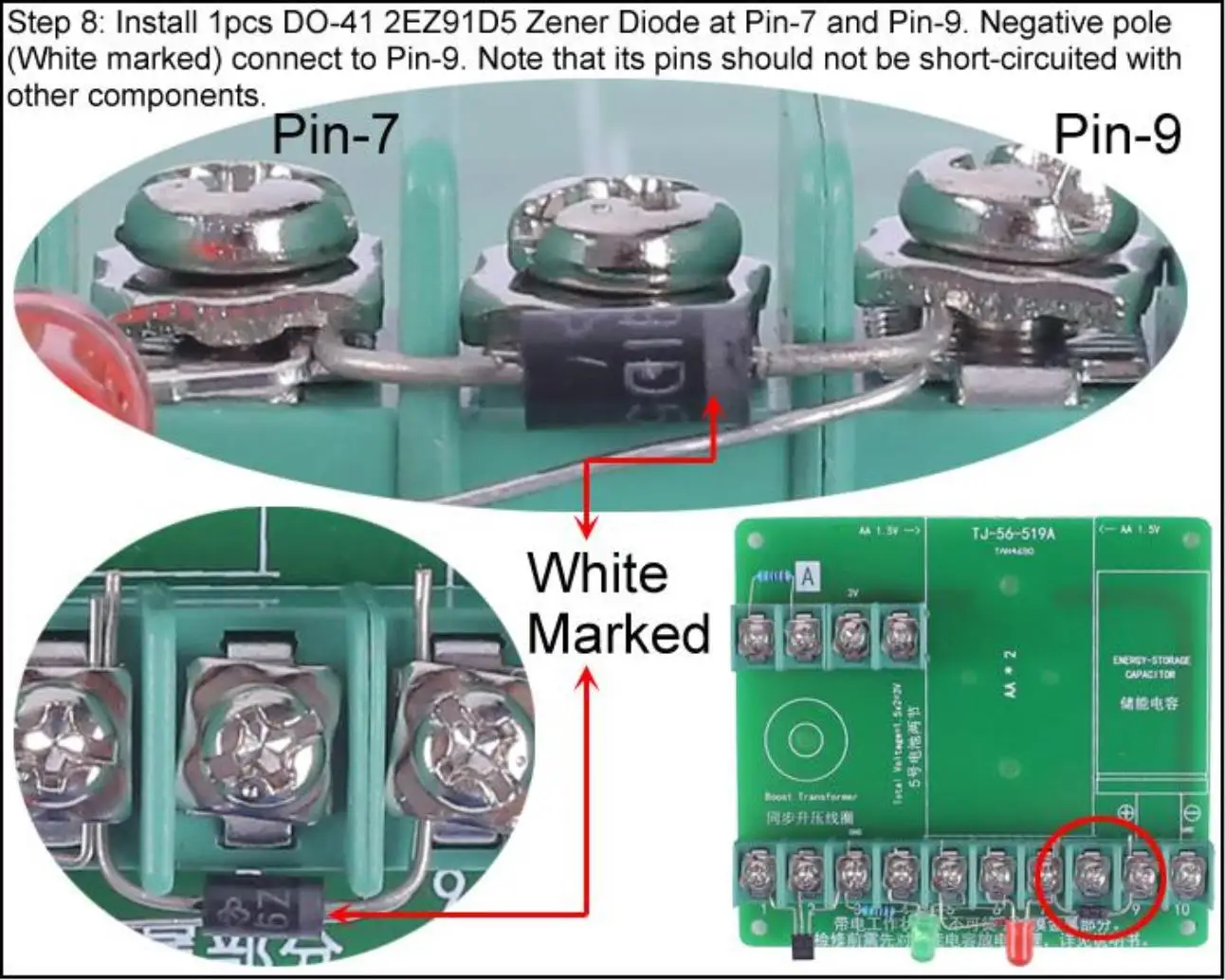

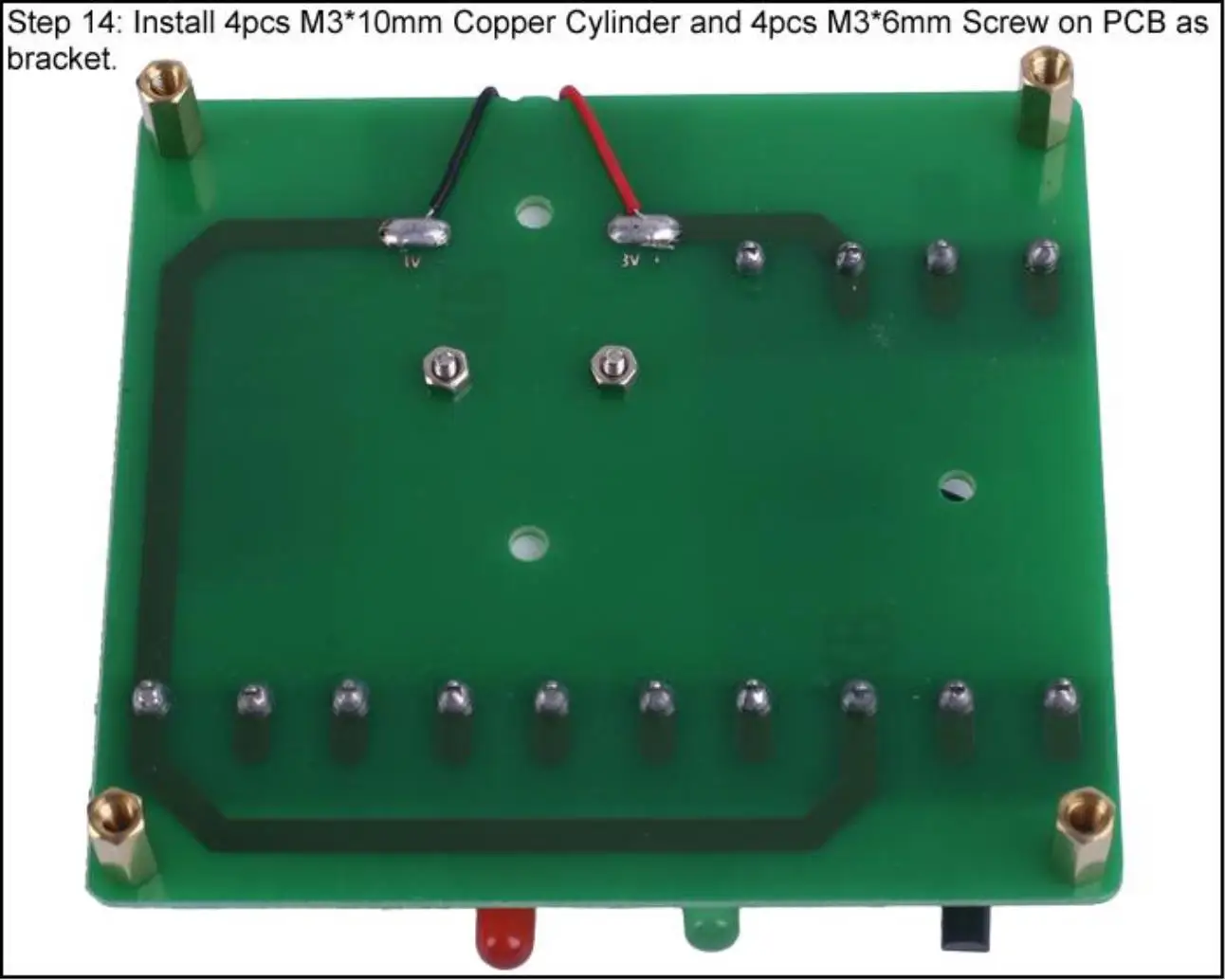

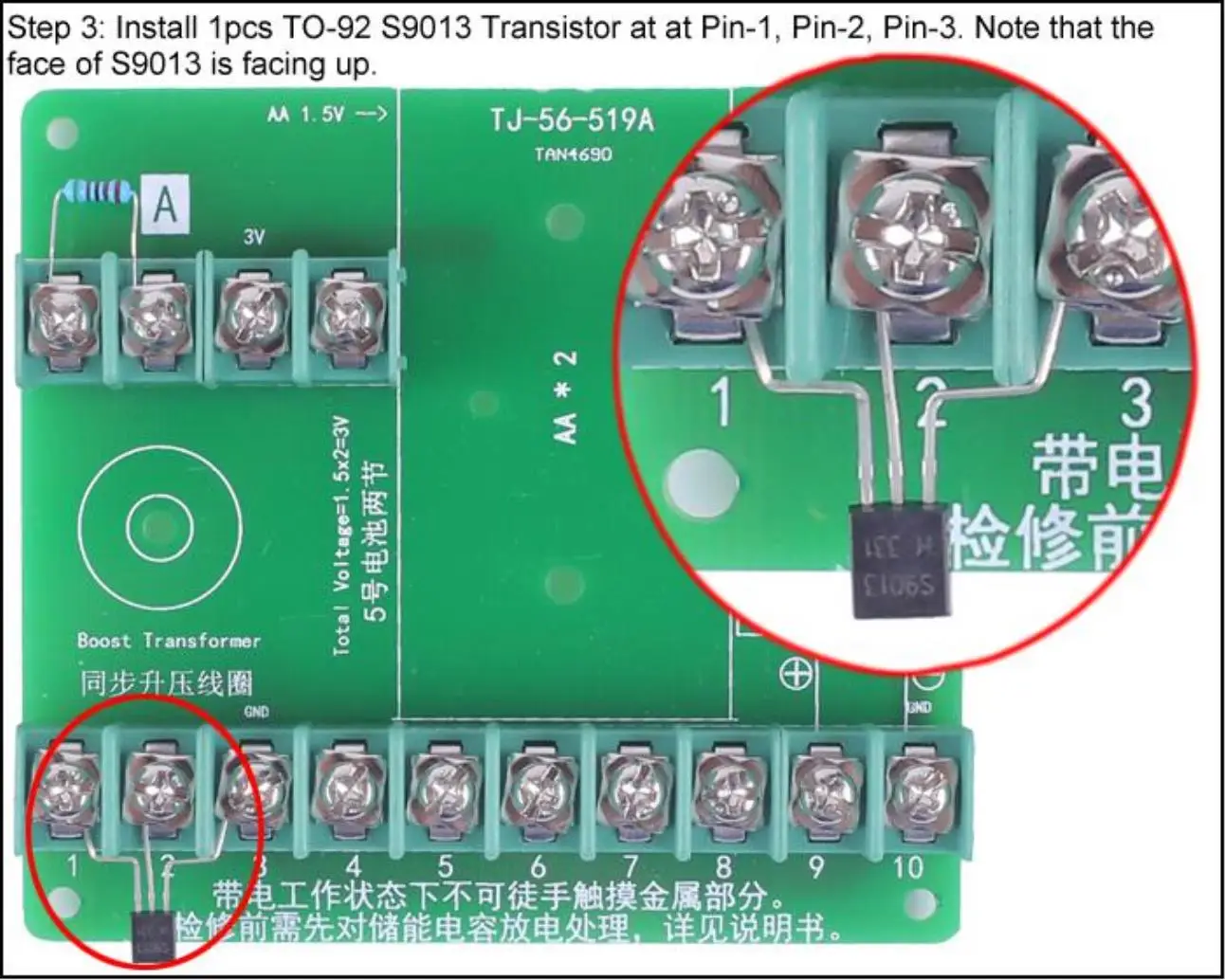

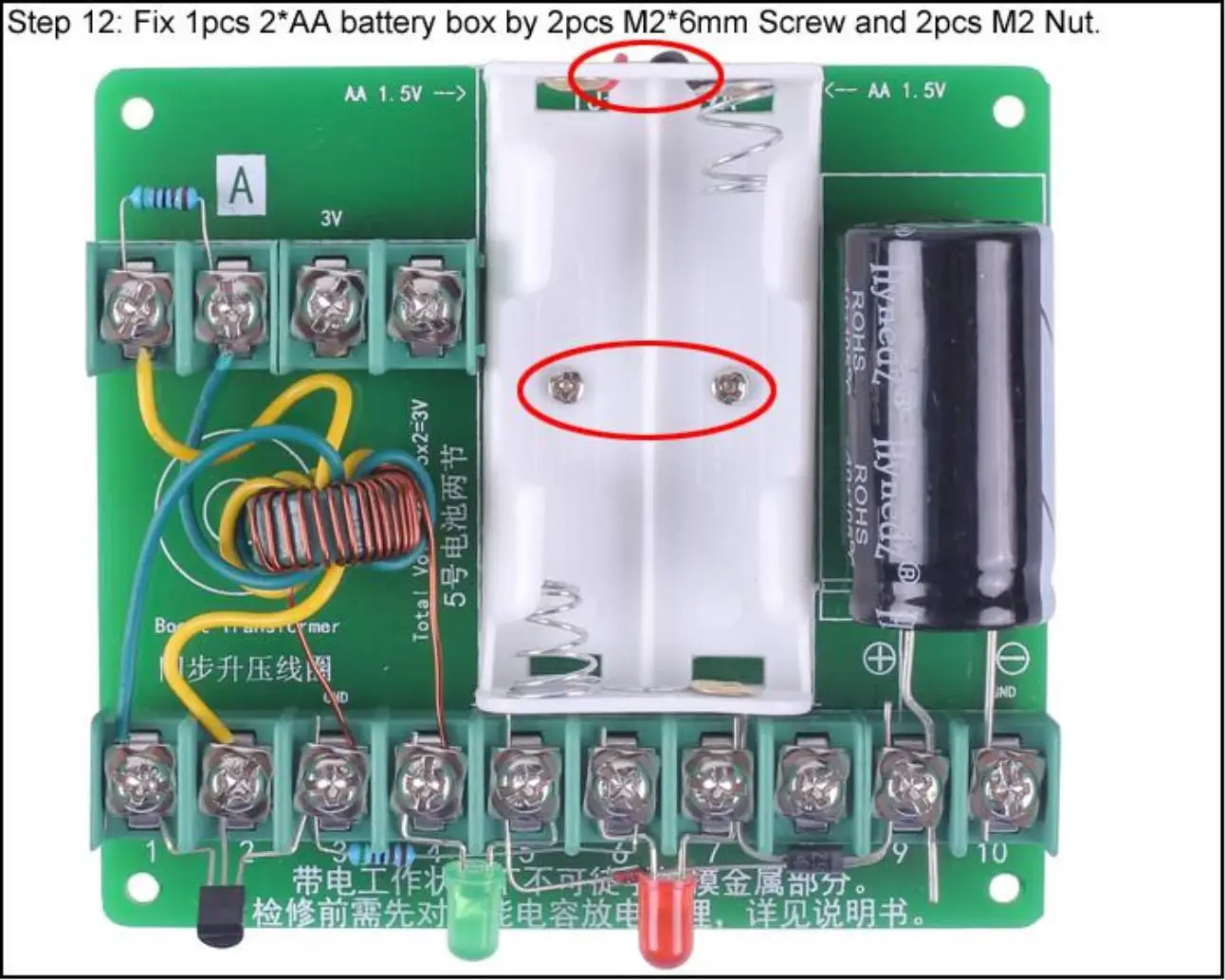

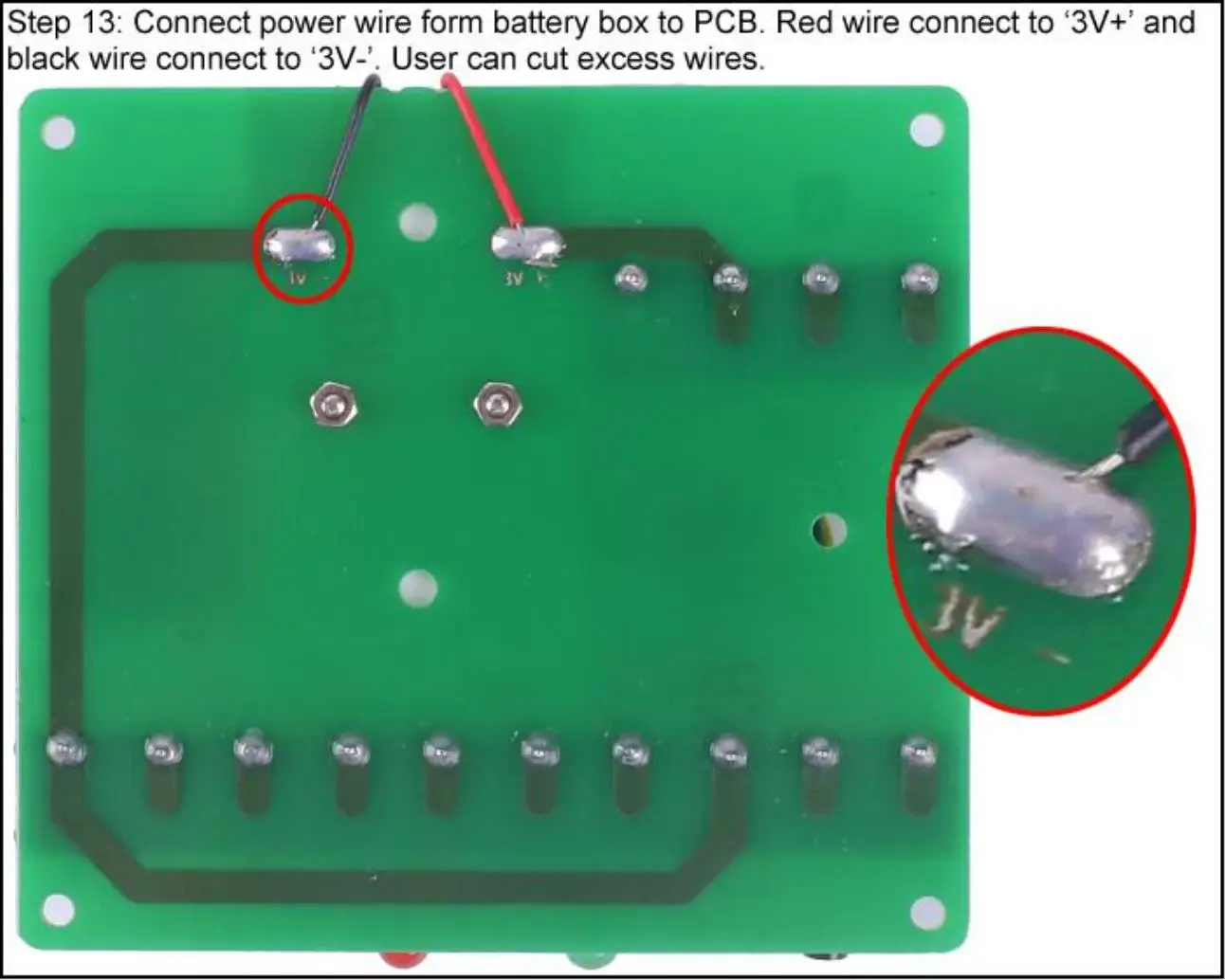

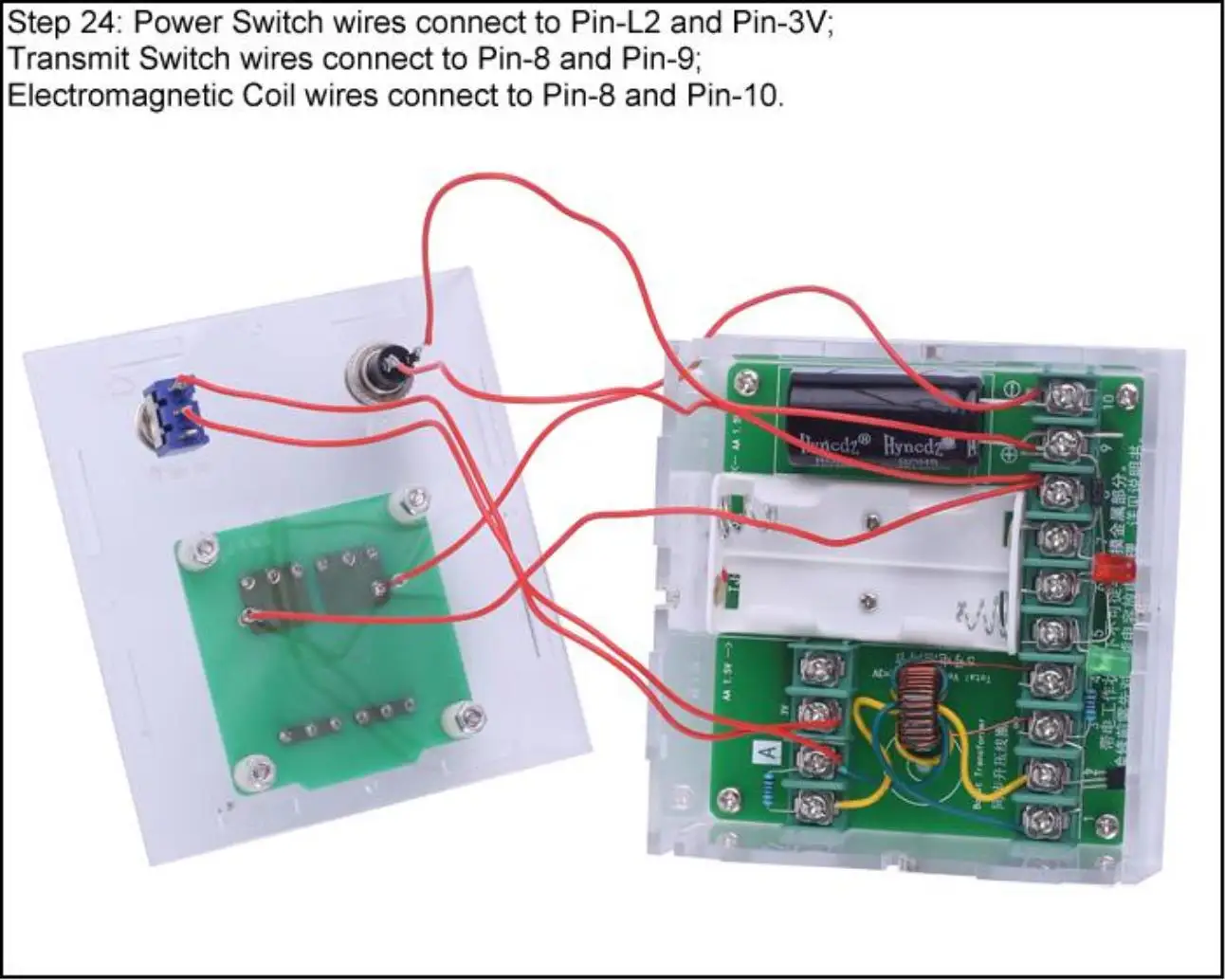

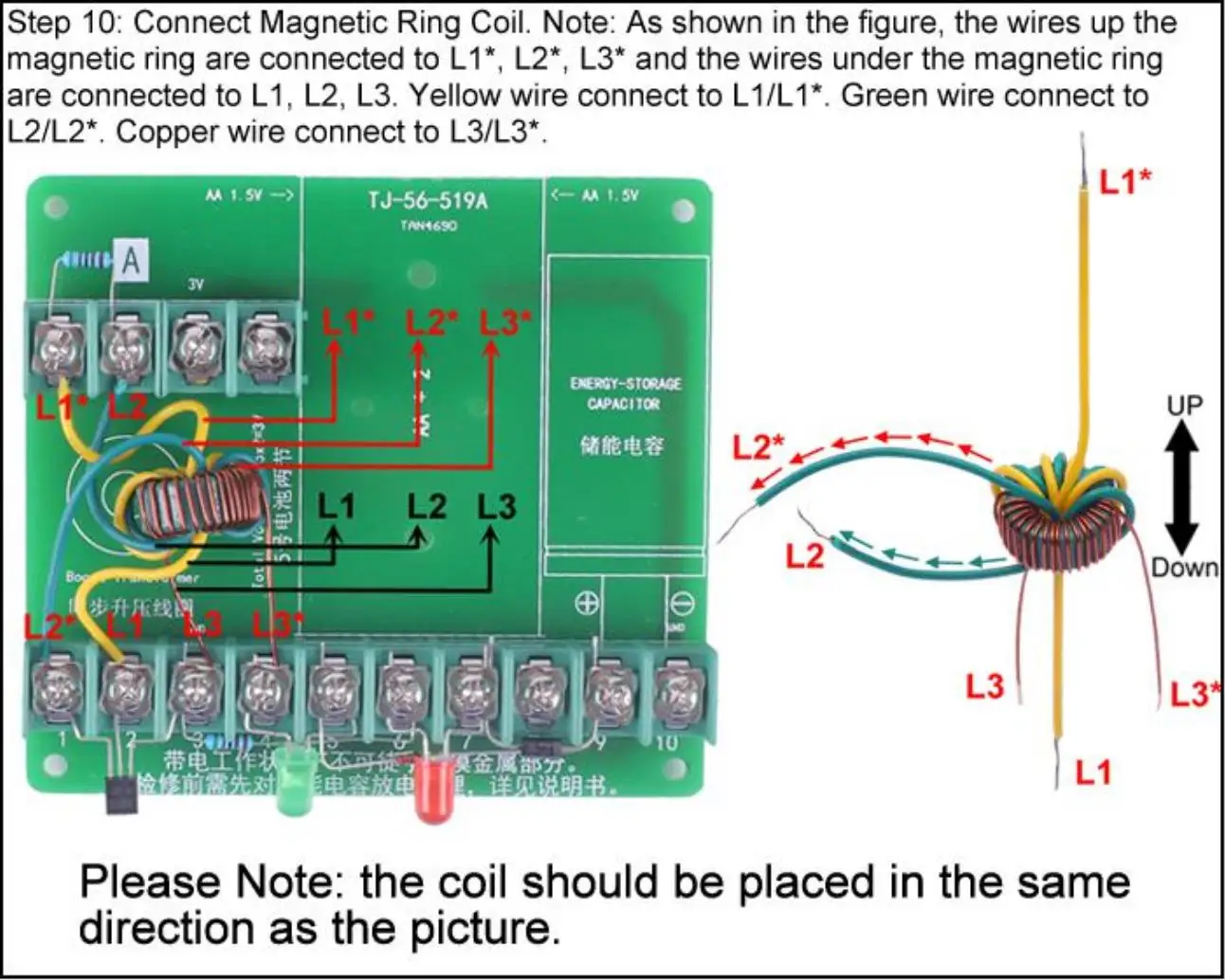

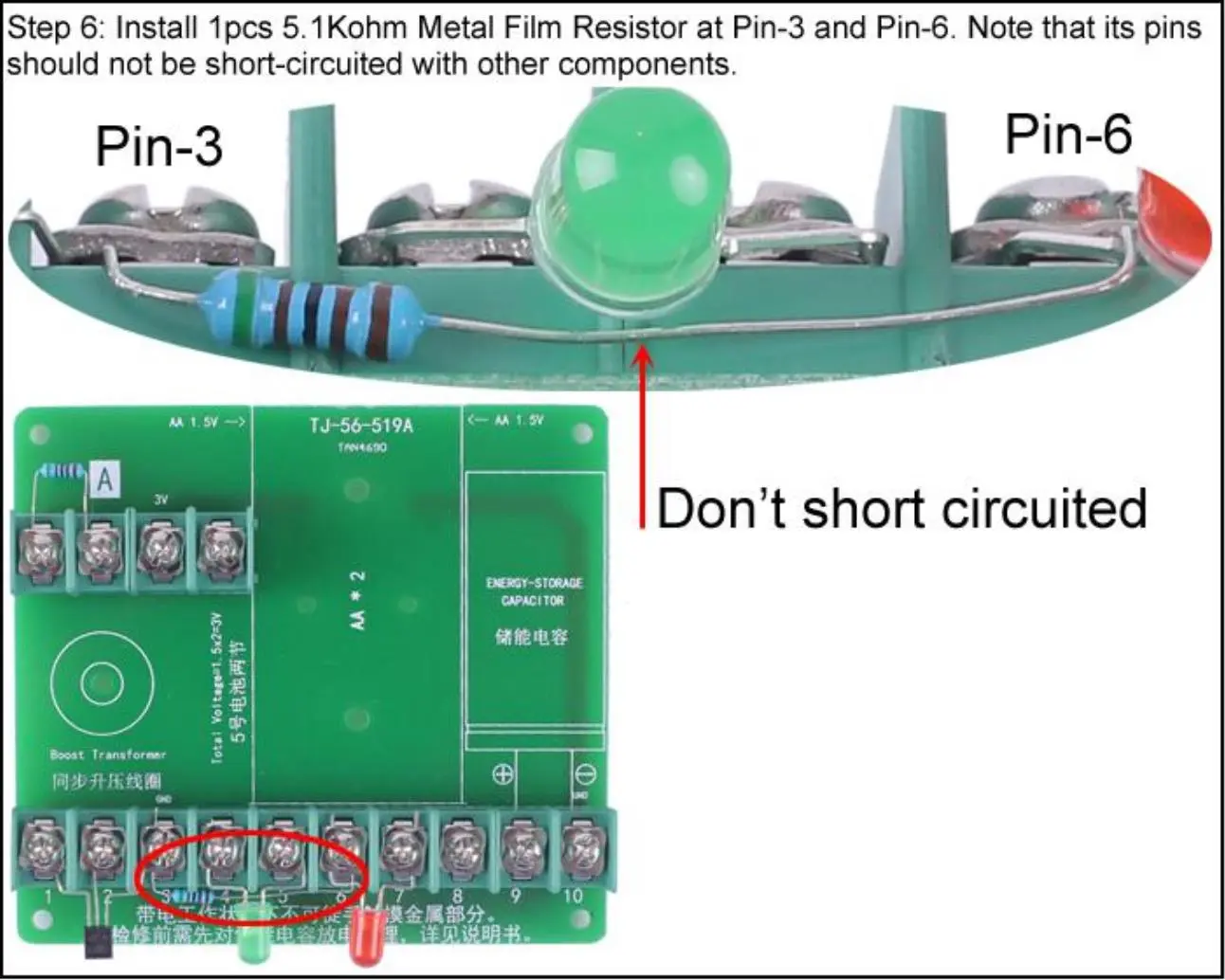

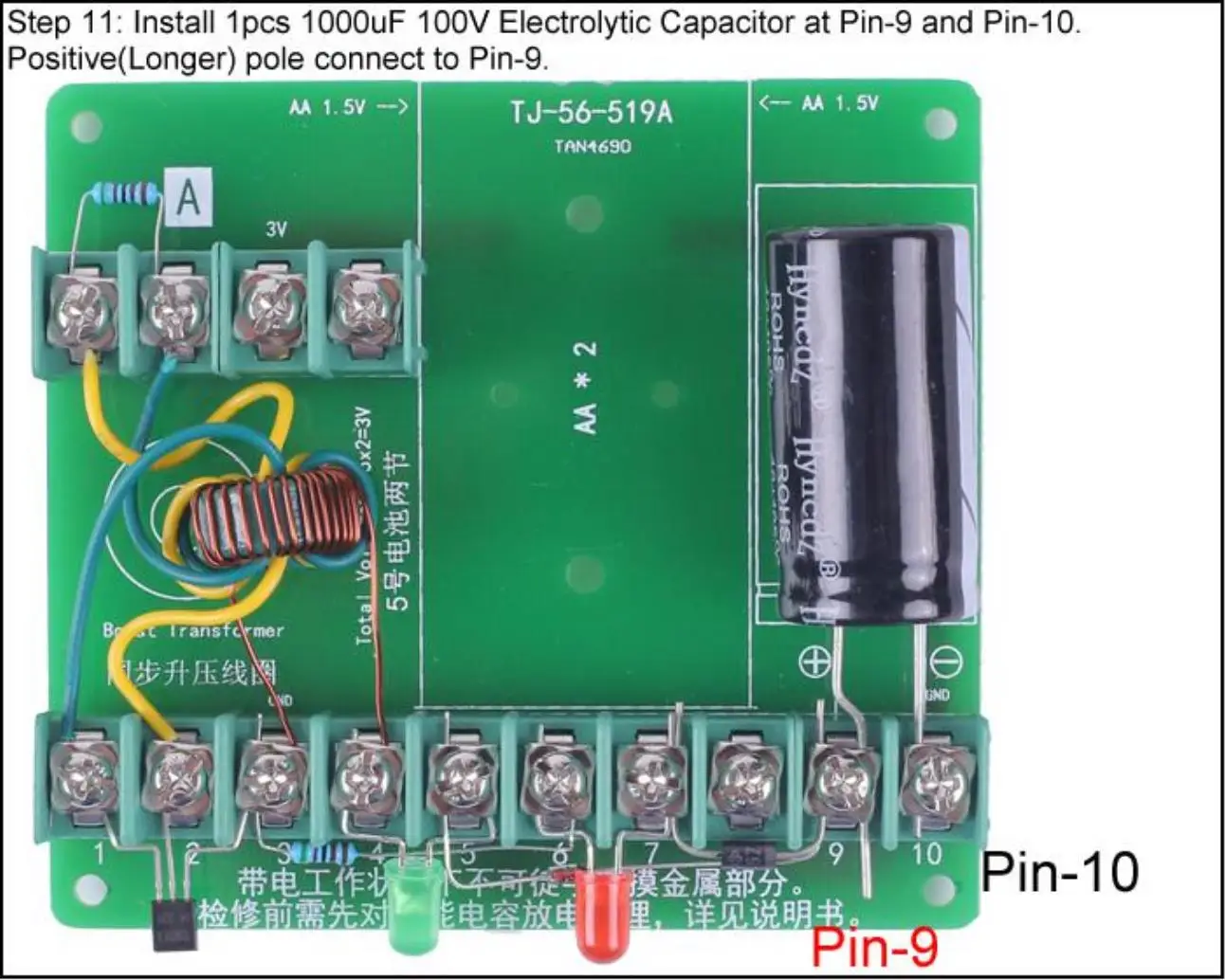

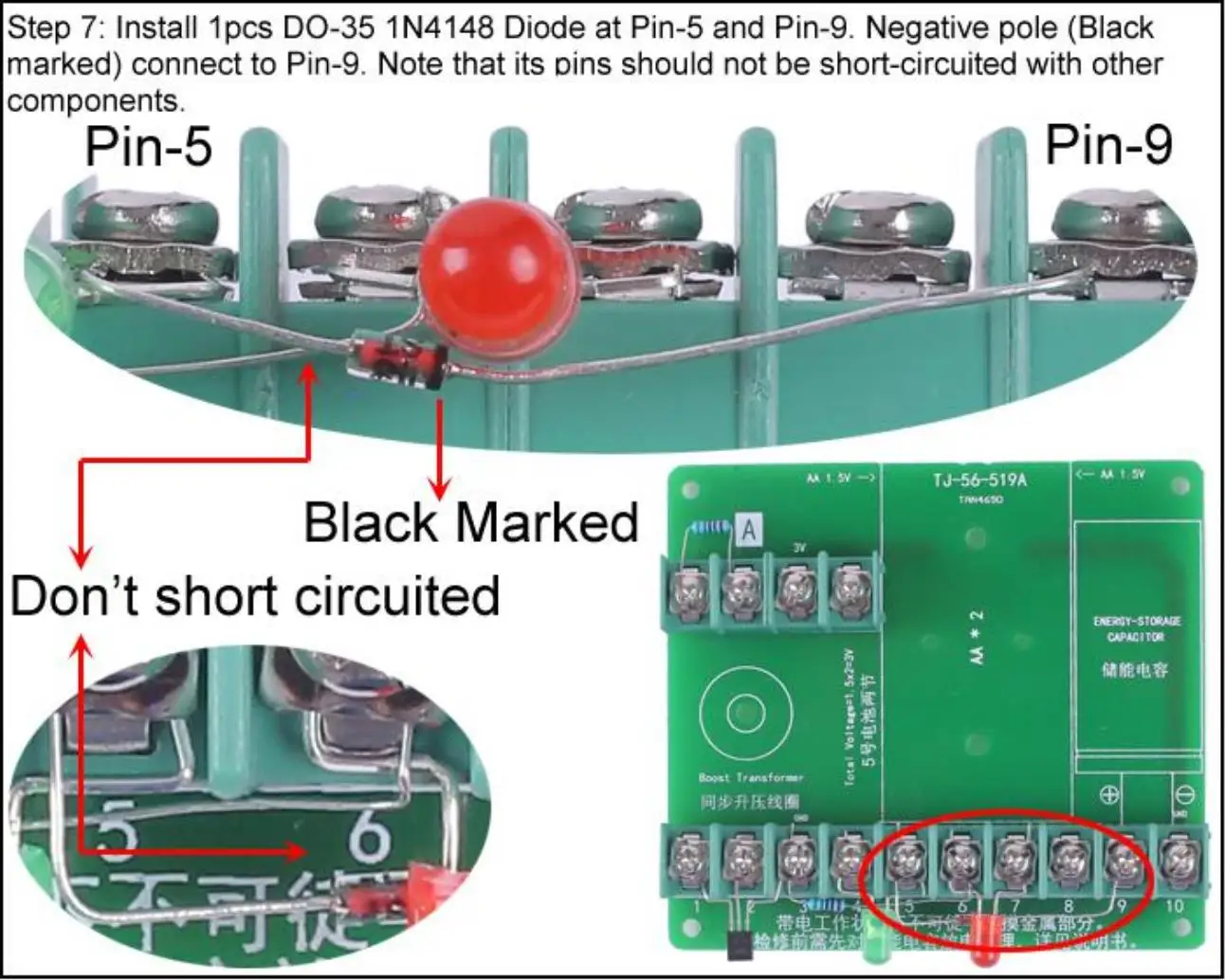

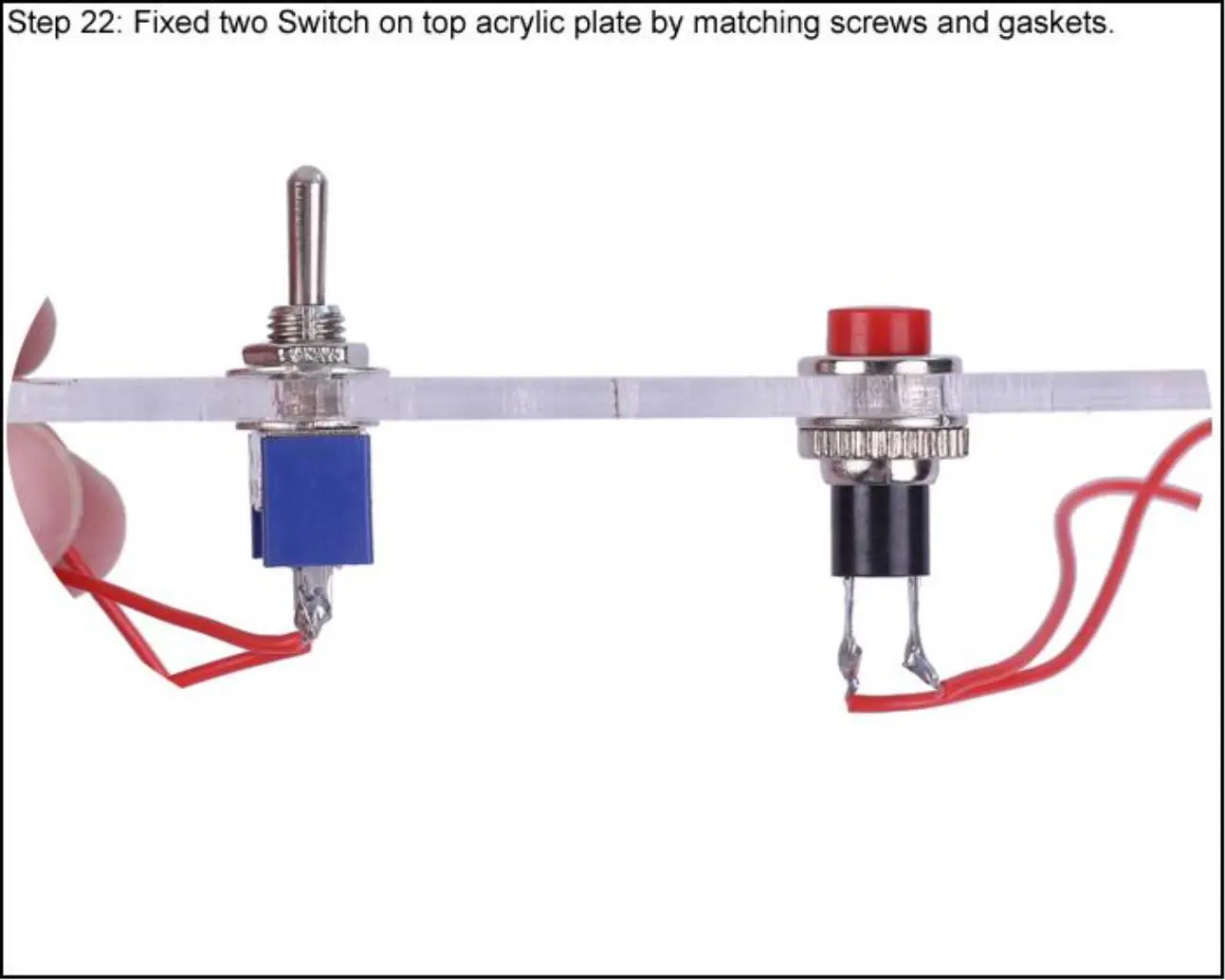

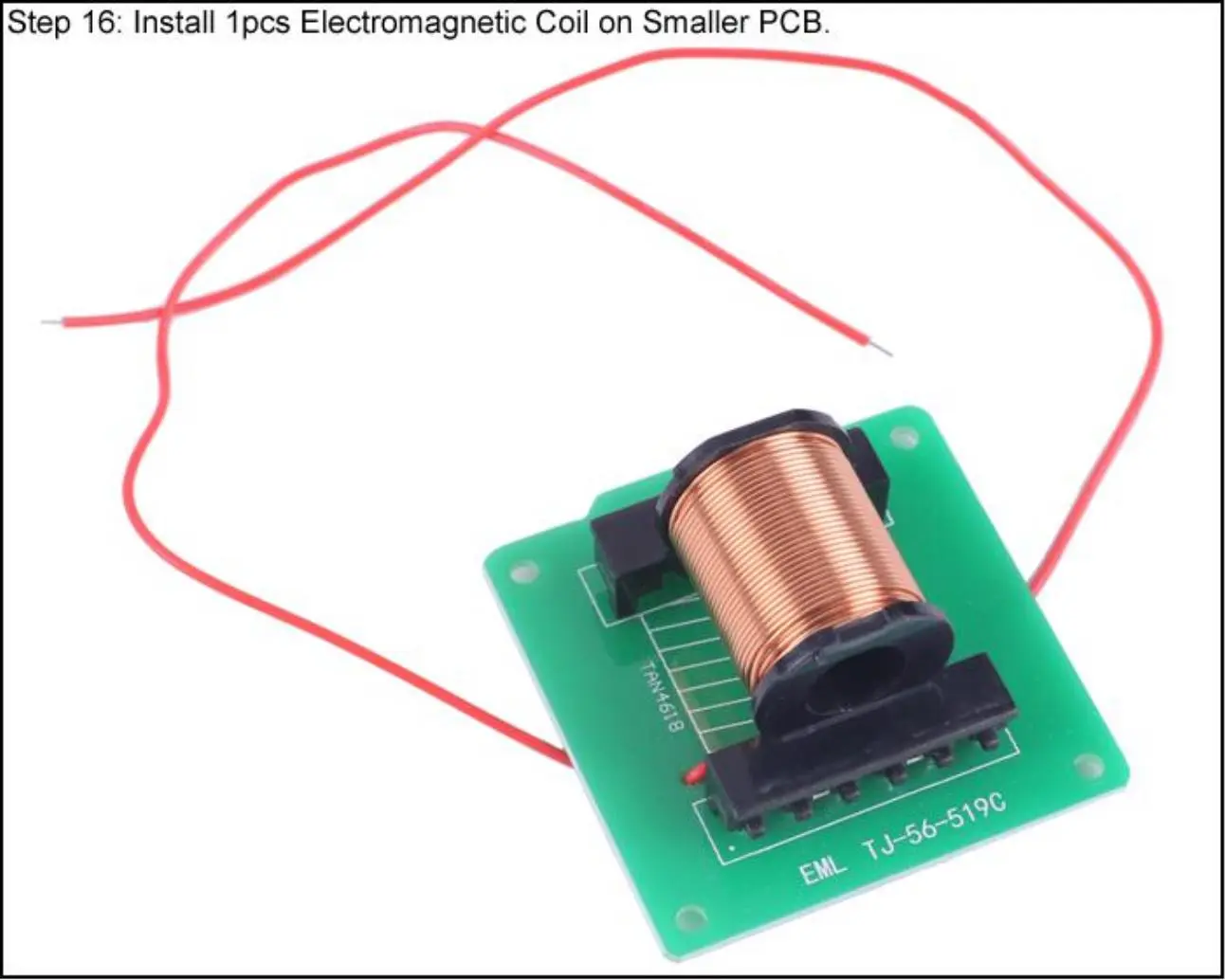

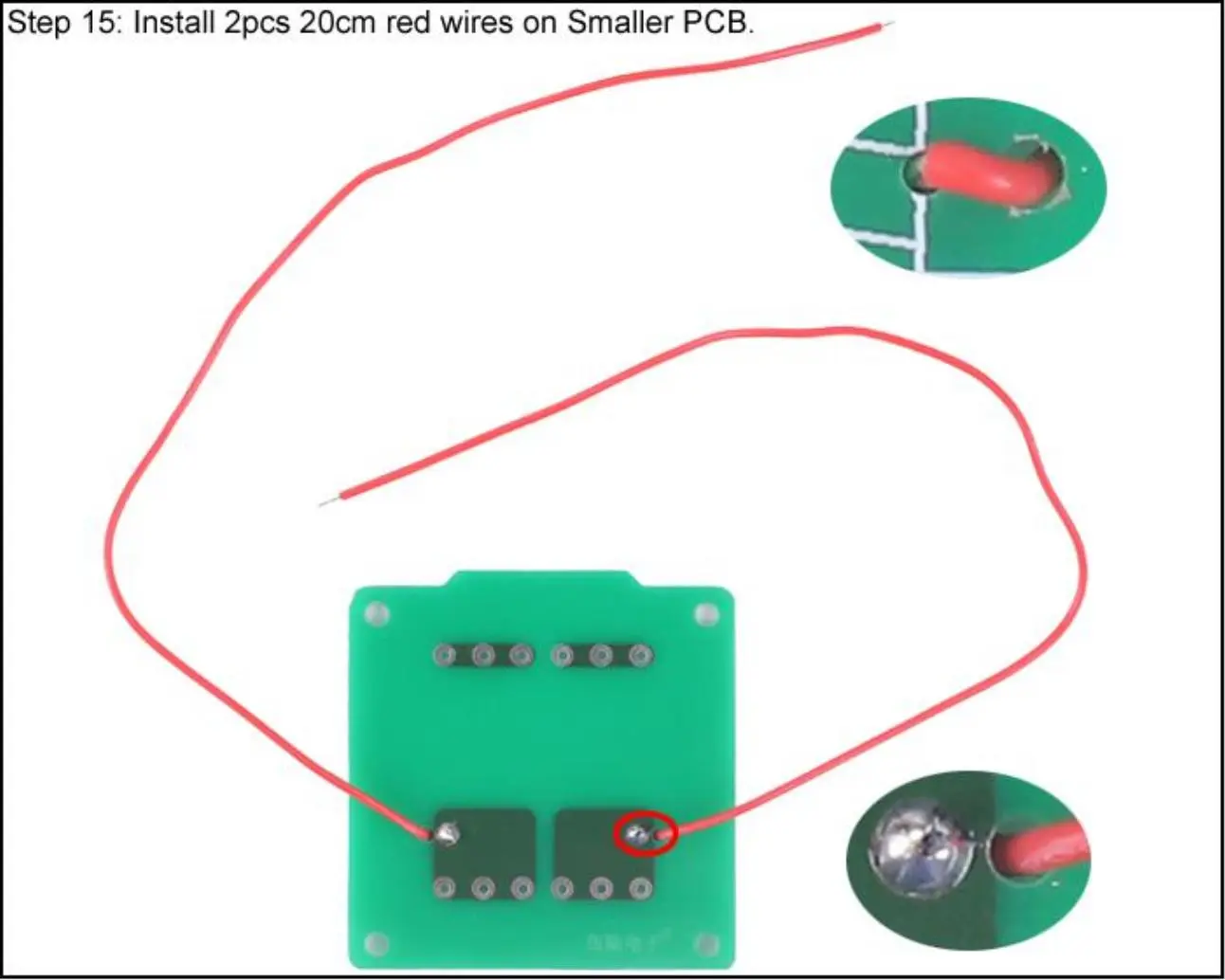

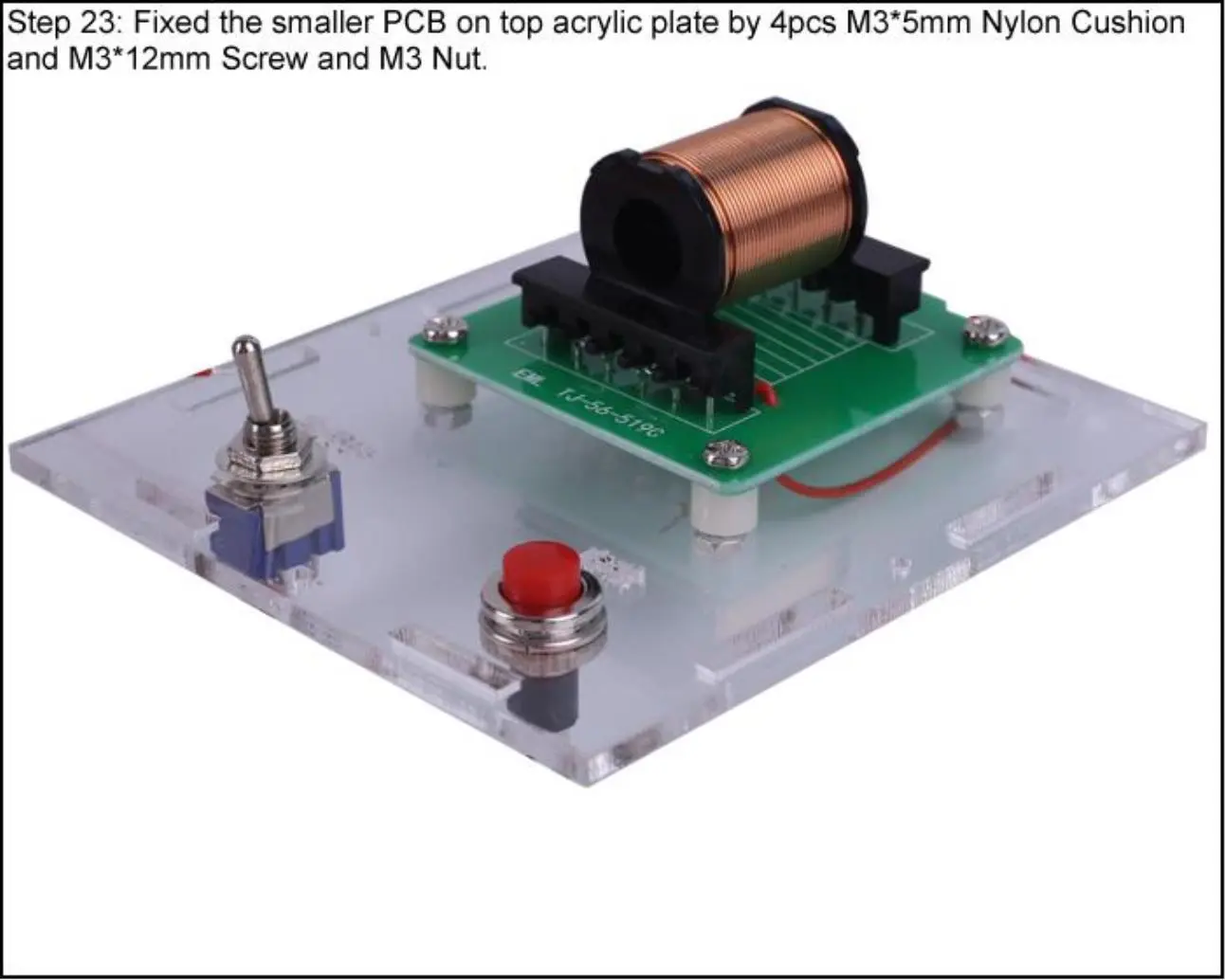

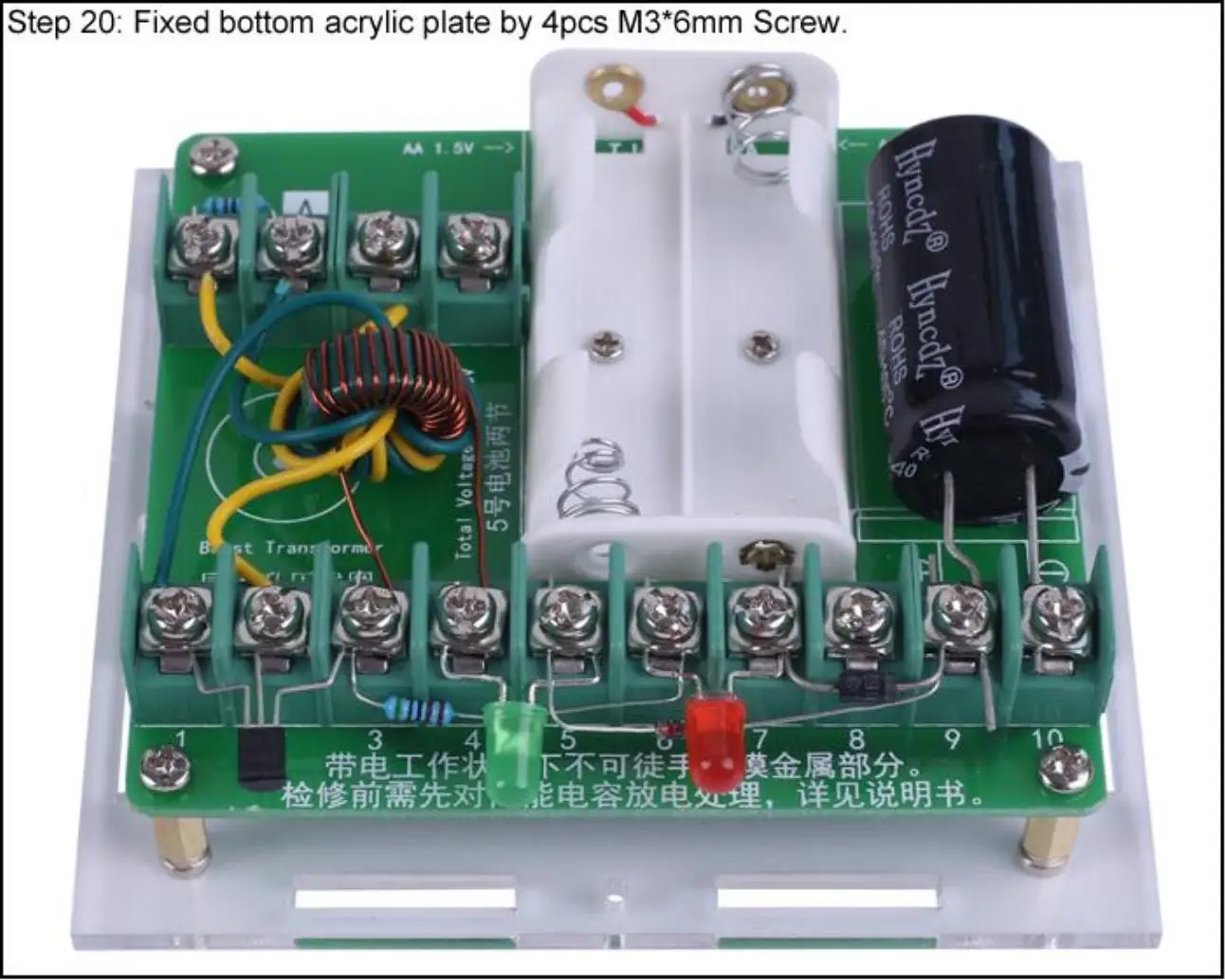

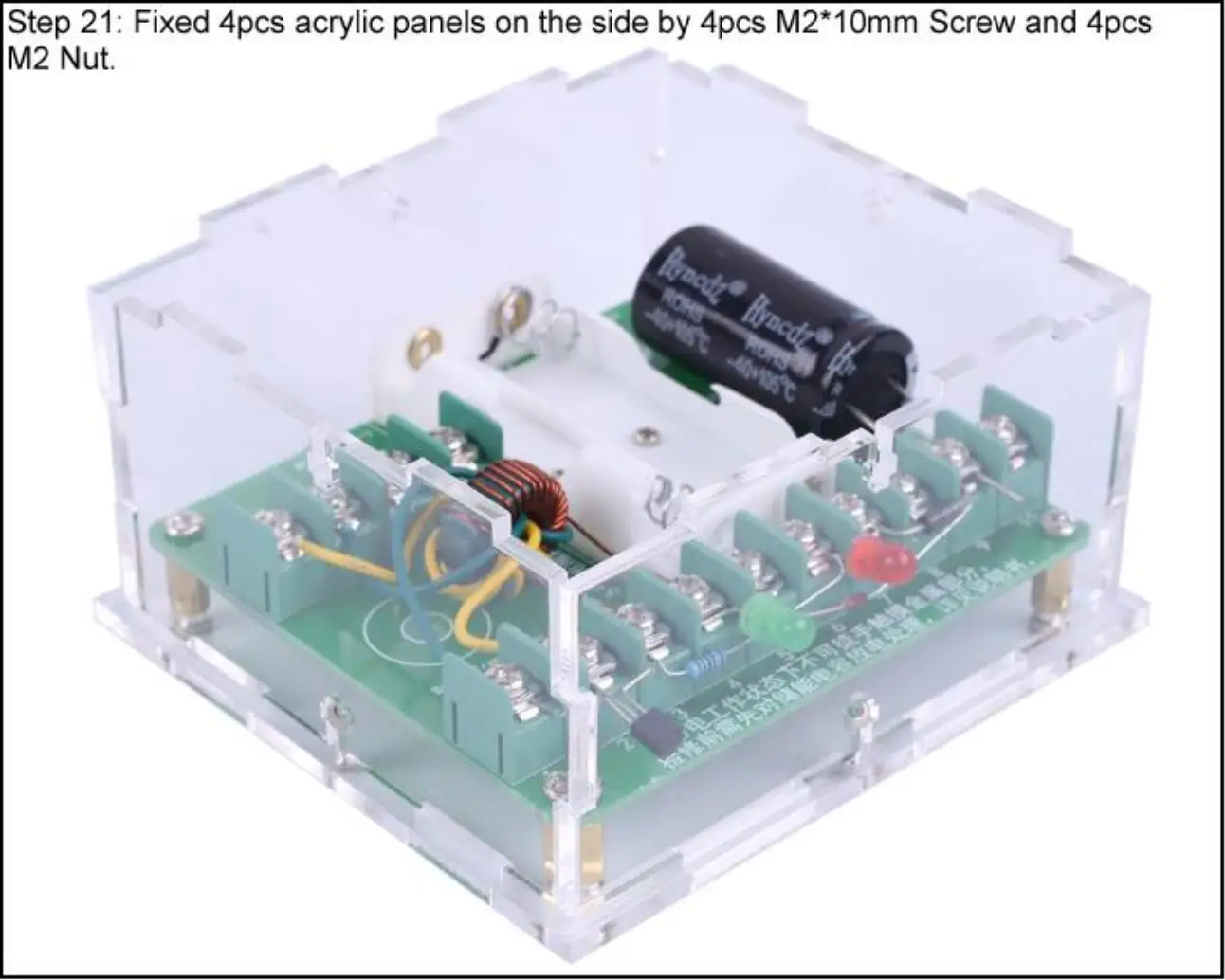

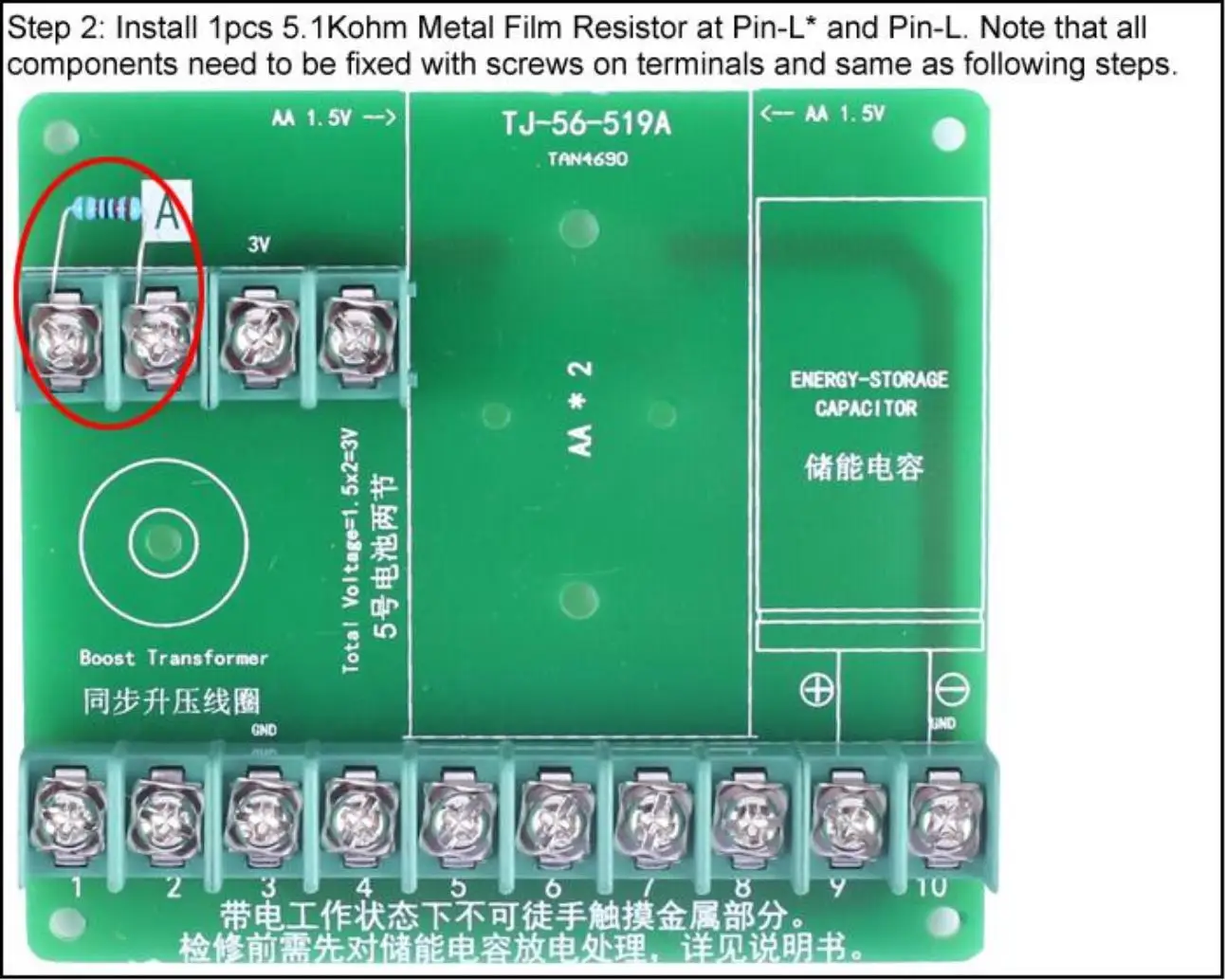

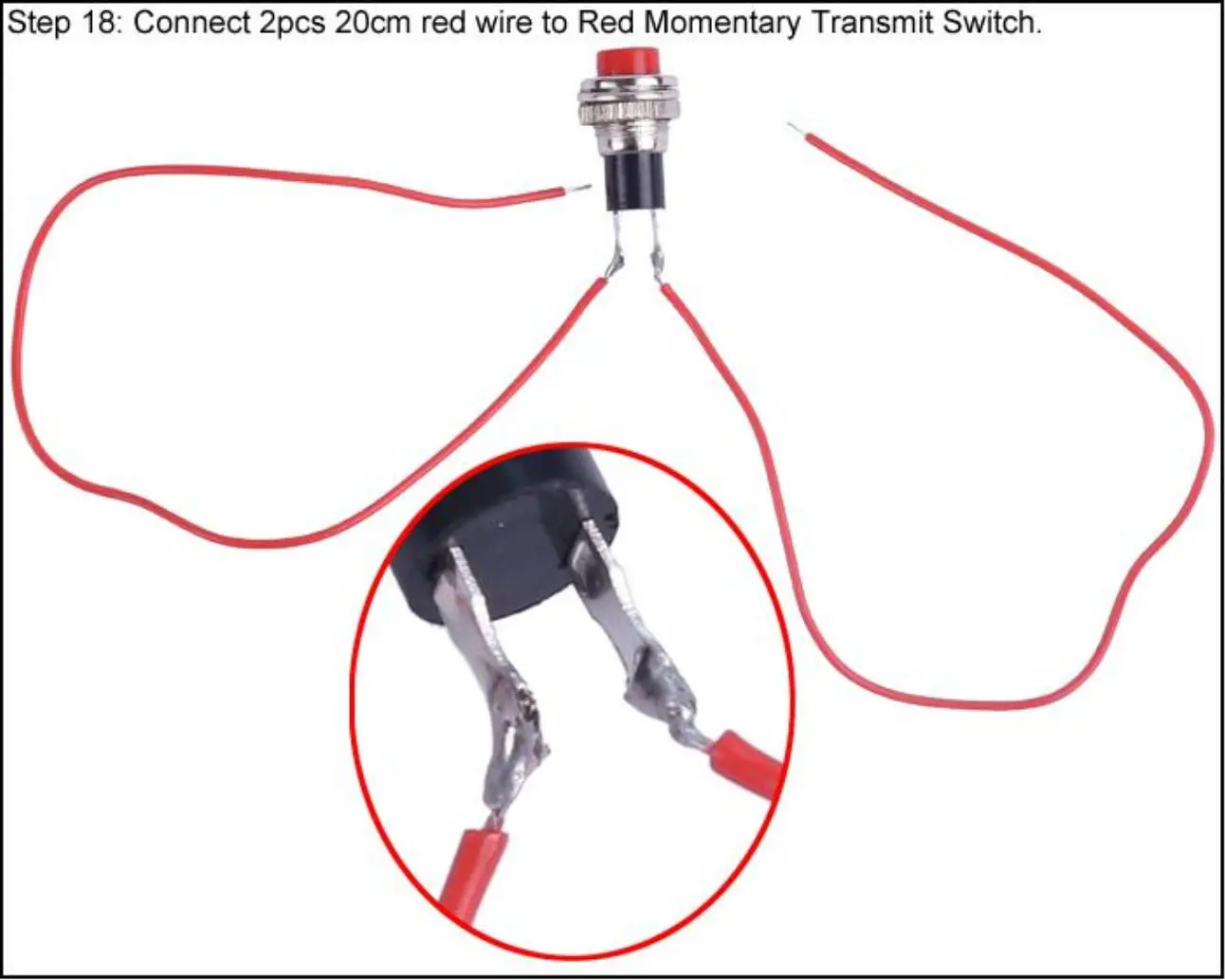

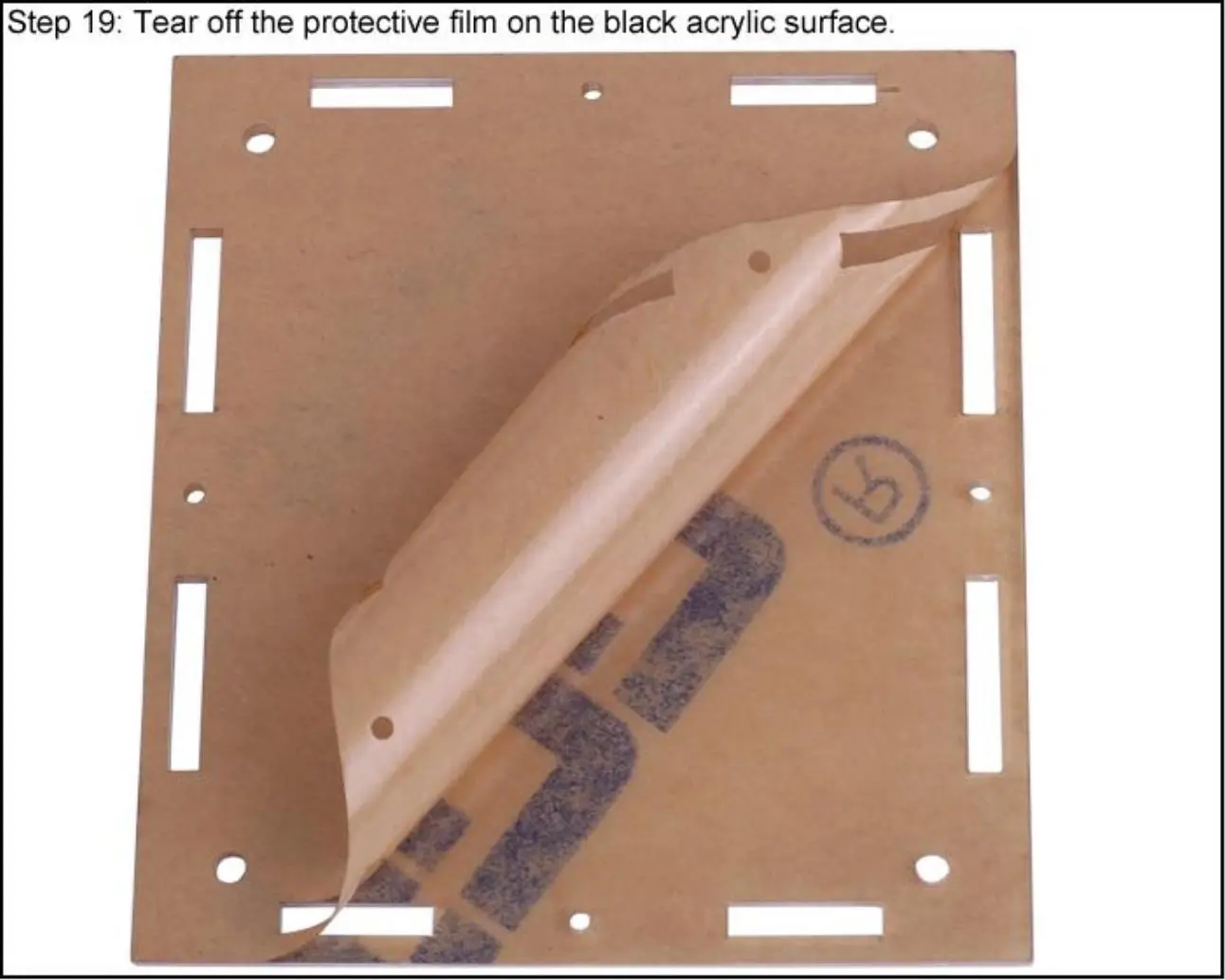

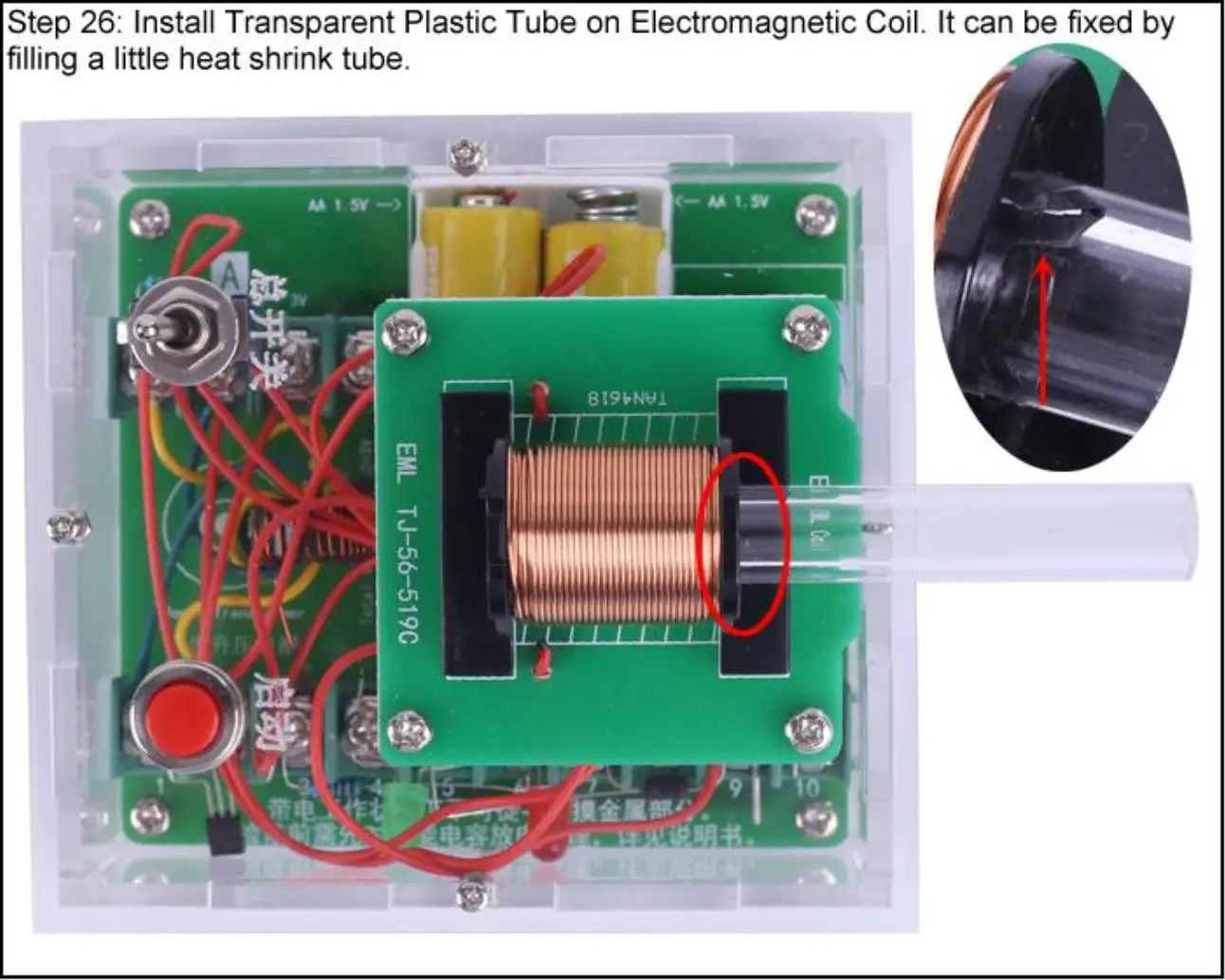

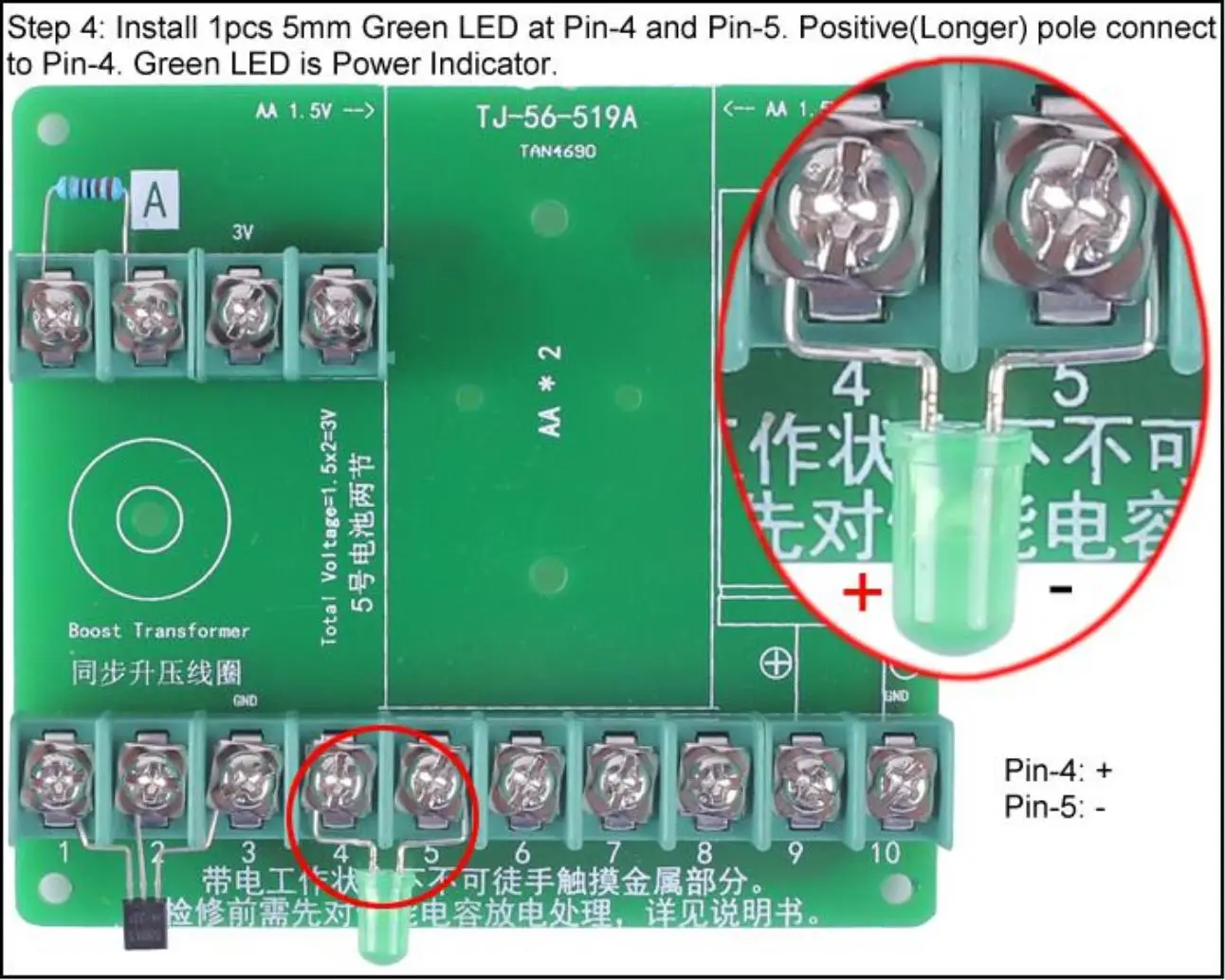

6. 설치 절차:
