그라디언트 호흡 빛 DIY 키트 다섯개 별 모양의 DIY 상황 LED 램프 전자 납땜 교육

1. 소개:

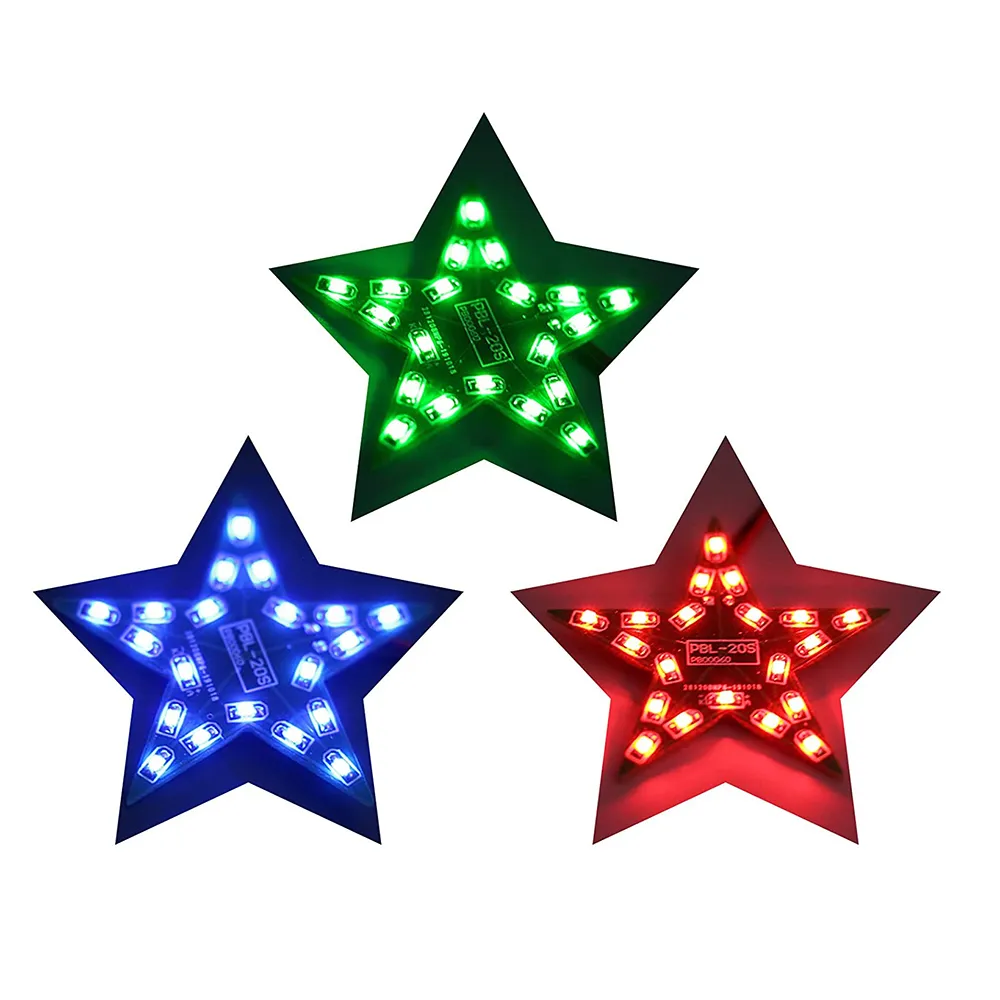

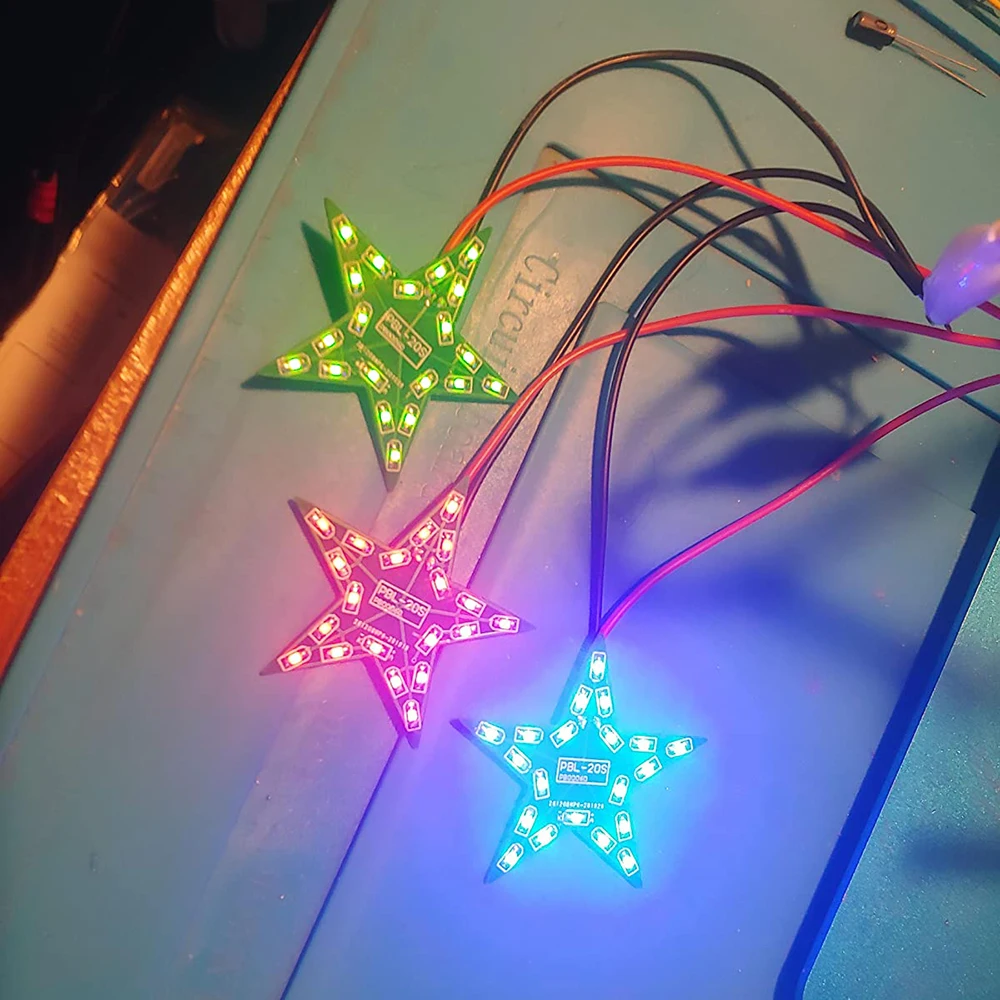

PBL-20S 5-지적 스타 호흡 빛 DIY 키트입니다. 간단한 호흡 빛과 밝기가 자동으로 퇴색합니다.

2.:

1>.20pcs 하이라이트 LED

2>. 완벽한 간단한 회로

3>. 자동 깜박임

4>. 건전지 상자로 옵니다

3.Parameter:

1>. 제품 이름: 가벼운 DIY 장비를 호흡하는 PBL-20S 다섯개 별

2>. 제품 번호: PBL-20S

3>. 일 전압: DC 4.0V ~ 6.0V

4>. 일 현재: 40mA

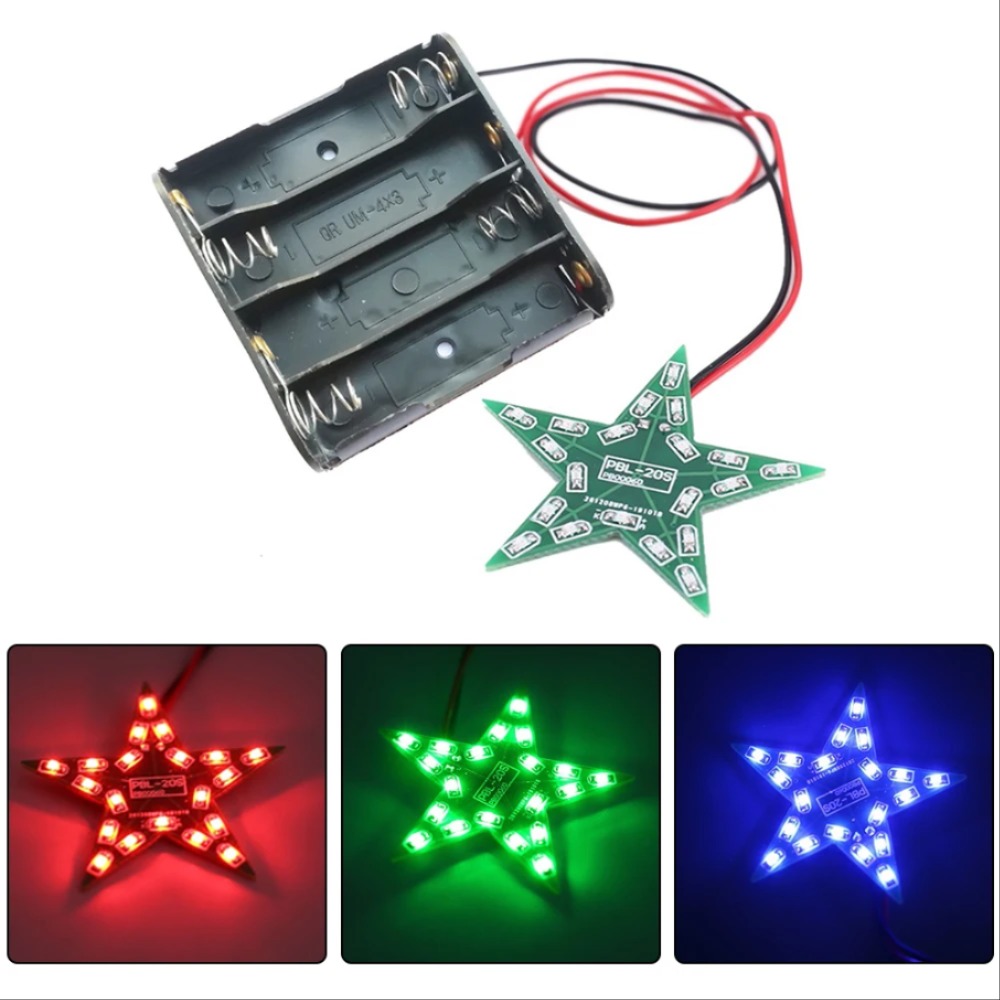

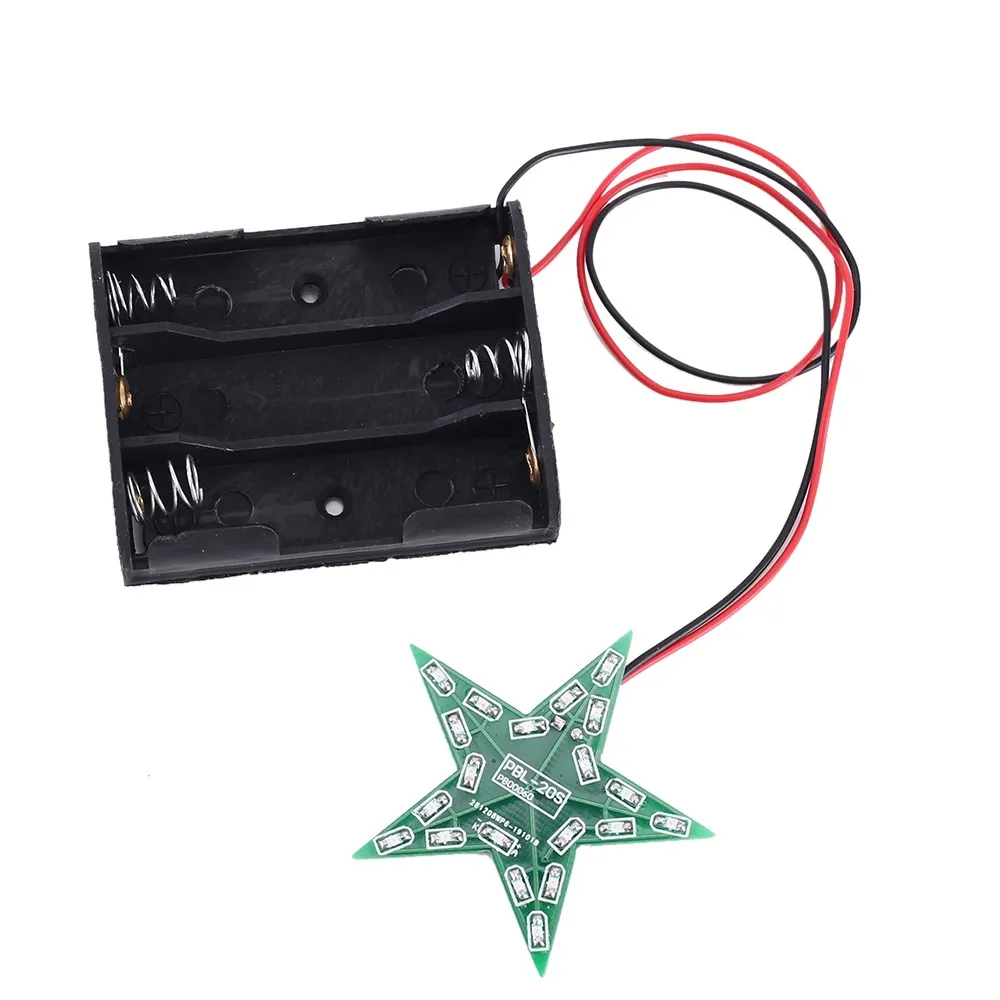

5>. 힘 유형: 건전지 상자

6>. 작업 모듈: 그라데이션

7>. 색깔: 빨간 LED

8>. 일 온도:-40 ℃ ~ 85 ℃

9>. 일 습도: 5% ~ 85% RH

10>. 크기 (설치):47*45*6mm

4. 신청:

1>. 훈련 용접 기술

2>. 학생 학교

3>.DIY 생산

4>. 프로젝트 디자인

5>. 전자 경쟁

6>. 선물 주는

7>.Crafts 수집

8>. 가정 훈장

9>. 기념품 수집

10>. 졸업 디자인

11>. 휴일 선물

5. 설치 팁:

1>. 사용자는 먼저 용접 도구를 준비해야합니다.

2>. 설치가 완료될 때까지 환자가 되십시오.

3>. 포장은 DIY kit.It 필요 끝은 사용자에 의해 설치합니다.

4>. 납땜 인두는 장시간 (1.0 초) 를 위한 성분을 만질 수 없습니다, 그렇지 않으면 성분을 손상할 것입니다.

5>. 성분의 긍정적이고 부정적인 주의하십시오.

6>. 엄격 하 게 금지 단락.

7>. 사용자는 지정된 규칙에 따라 led를 설치해야 합니다.

8>. 복잡한 성분을 우선적으로 설치하십시오.

9>. 모든 성분은 적당한 방향 및 적당한 장소에 있는지 확인하십시오.

10>. LED 전부가 조명 될 수 있는지 확인하십시오.

11>. 설치를 시작하기 전에 설치 설명서를 읽는 것이 좋습니다!!!

12>. 전자 부품을 설치할 때 정전기 방지 장갑 또는 정전기 방지 손목 밴드를 착용하십시오.

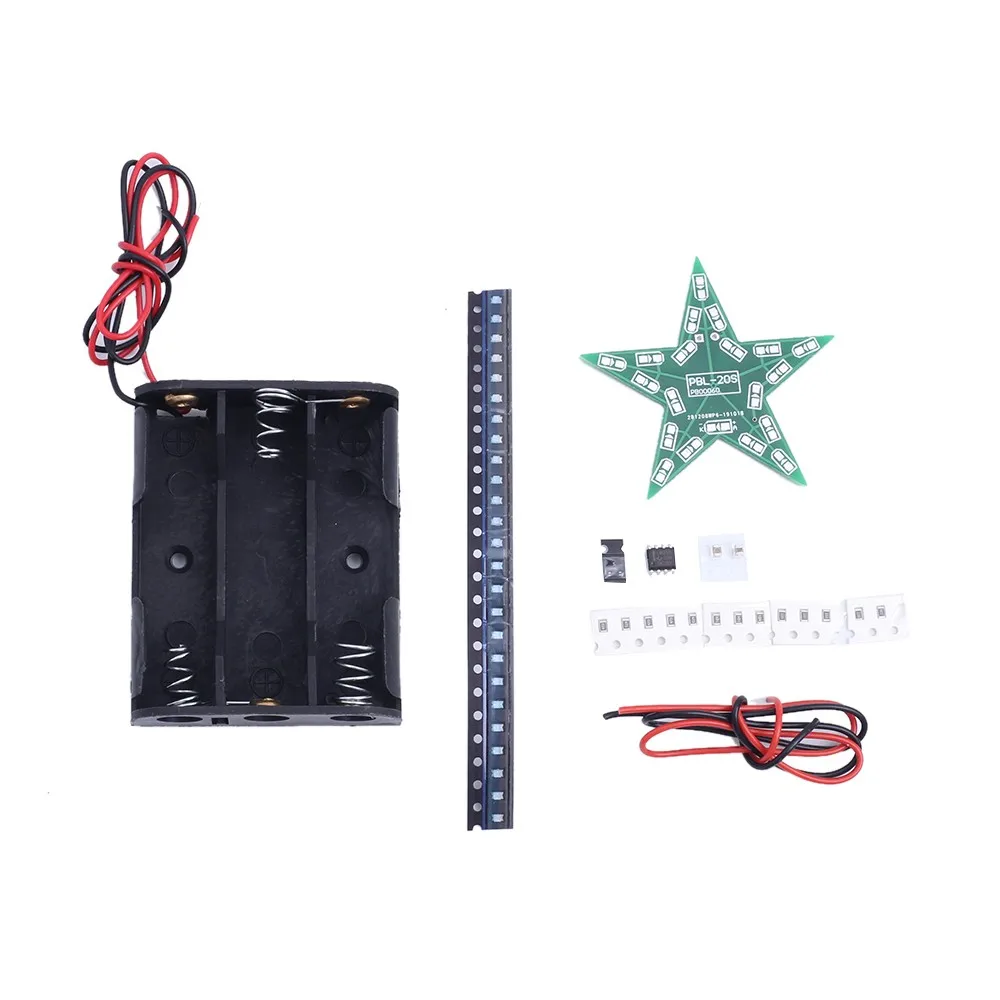

6. 설치 단계 (환자가 설치하십시오!!!):

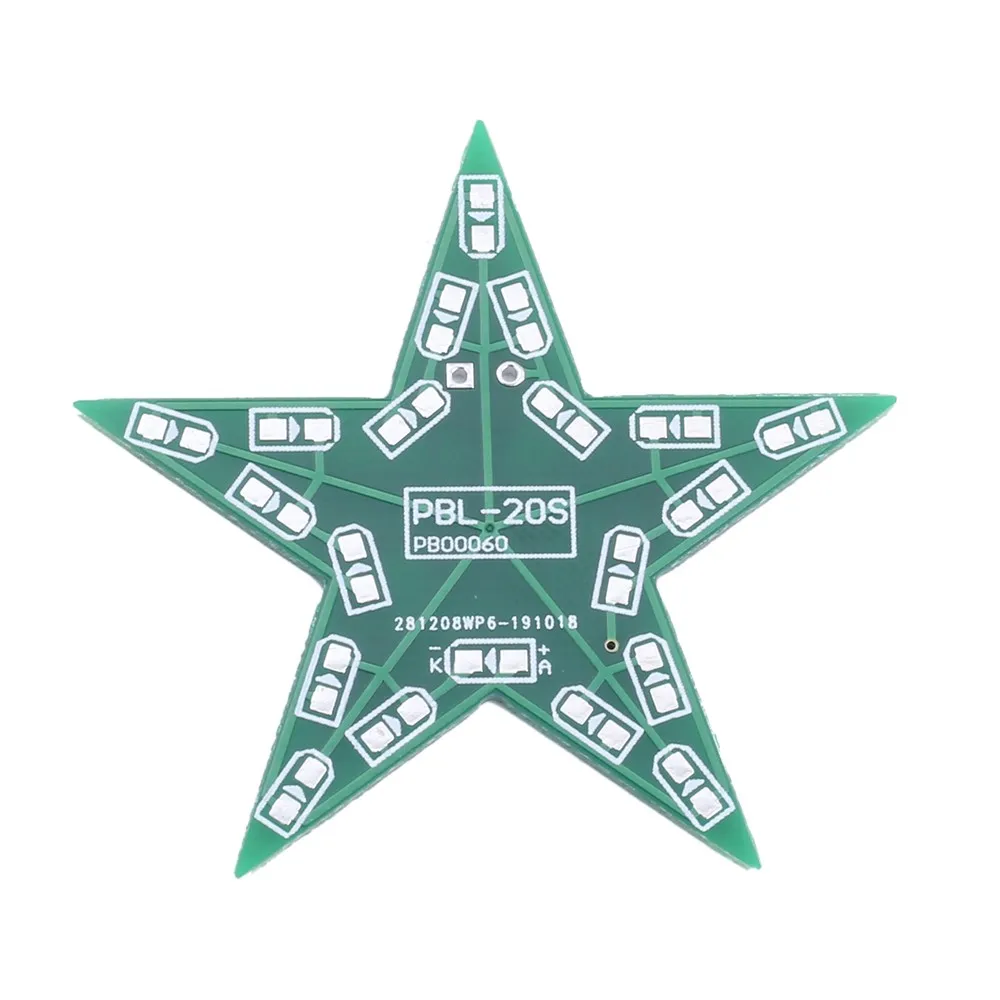

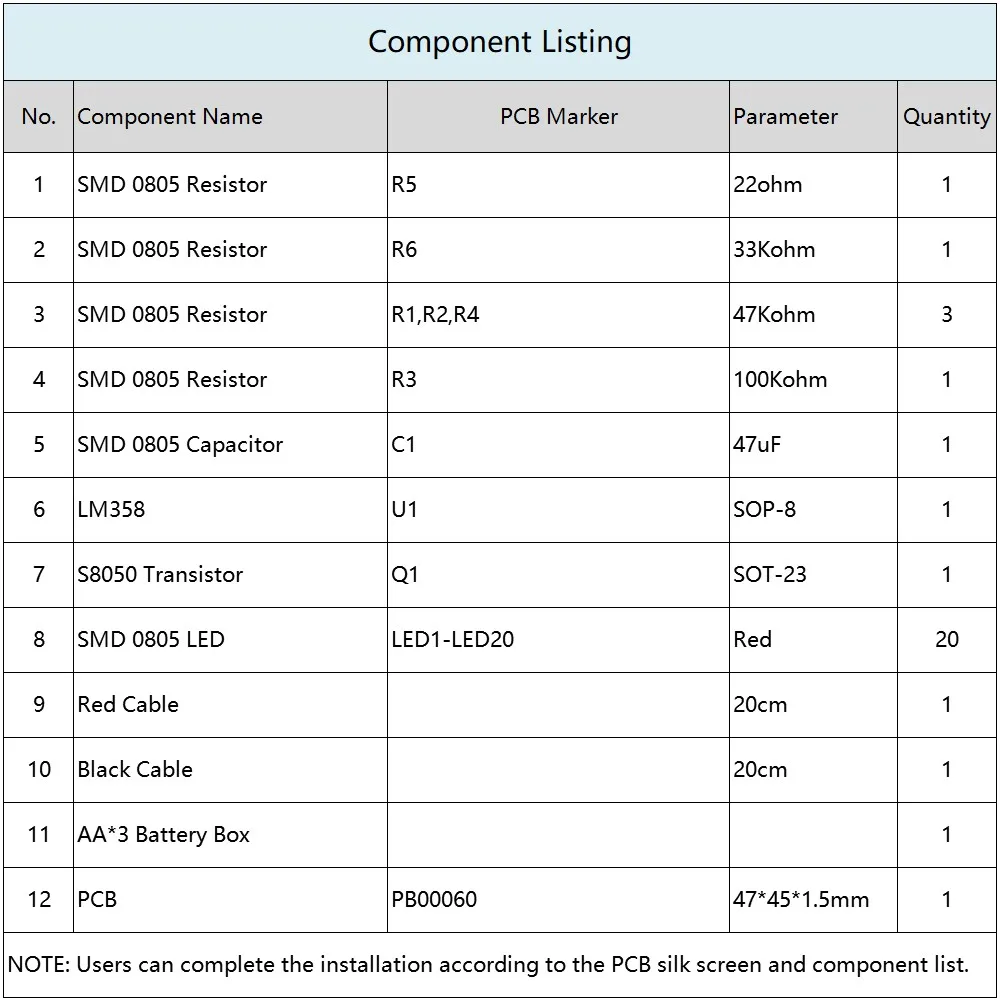

1>. 단계 1: LED1-LED20 20pcs SMD 0805 빨간 led를 설치하십시오. LED 핀에 녹색 표시가 있는 led를 위한 부정적인 극입니다. 타원 패드는 led를 위한 음극에 연결할 pcb에 부정적인 극입니다.

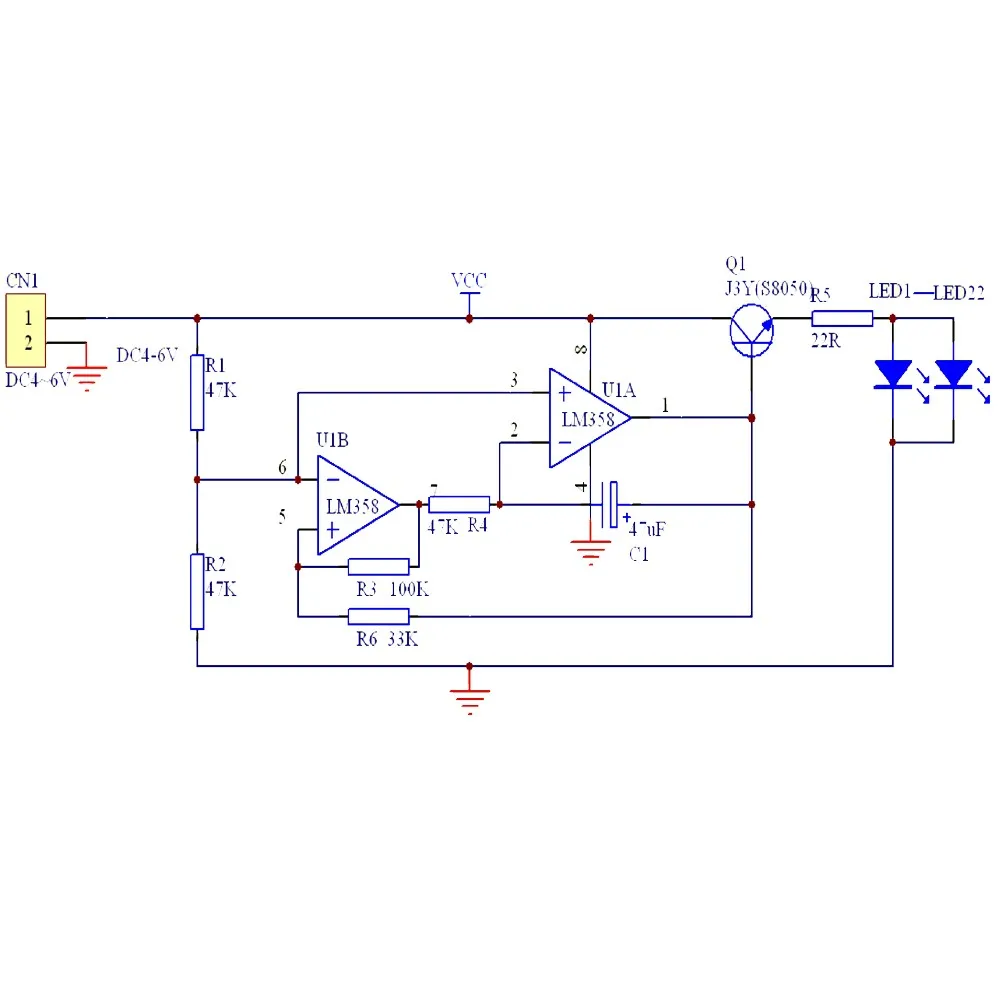

2>. 단계 2: U1.There 에 1pcs SOP-8 LM358 를 ic의 1개의 구석에 더 작은 점이 설치하고 ic가 위에 둘 수 있는 pcb에 백색 점이 있습니다. 이 두 표는 서로에 해당되며 ic의 설치 방향을 지정하는 데 사용됩니다.

3>. 단계 3: q1에 1pcs SOT-23 S8050 트랜지스터를 설치하십시오.

4>. 단계 4: r5에 1pcs 22ohm SMD 0805 저항기를 설치하십시오.

5>. 단계 5: r6에 1pcs 33Kohm SMD 0805 저항기를 설치하십시오.

6>. 단계 6: R1,R2, r4에 3pcs 47Kohm SMD 0805 저항기를 설치하십시오.

7>. 단계 7: r3에 1pcs 100Kohm SMD 0805 저항기를 설치하십시오.

8>. 단계 8: c1에 1pcs 47 미크로포맷 SMD 0805 축전기를 설치하십시오.

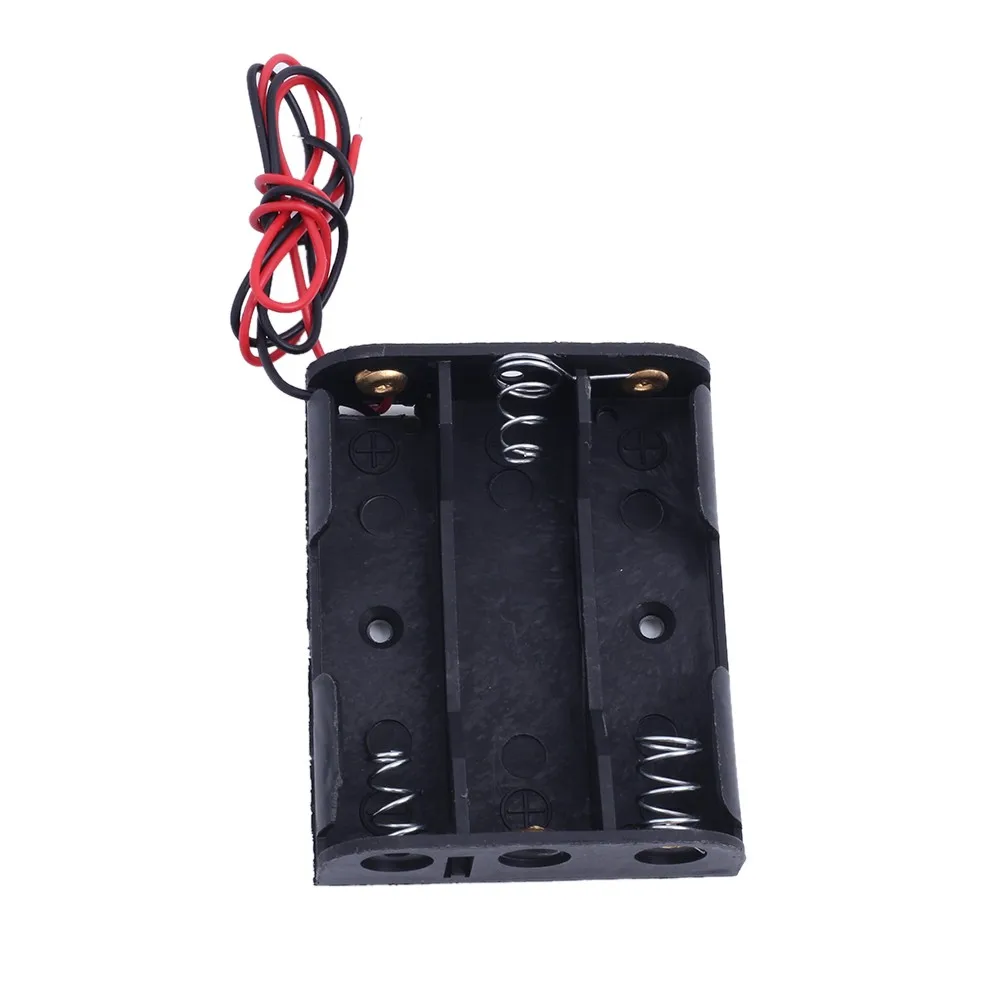

9>. 단계 9: 1pcs 9V 건전지 상자를 설치하십시오.

10>. 단계 10: 전력 공급에 연결하고 효력을 즐깁니다.
