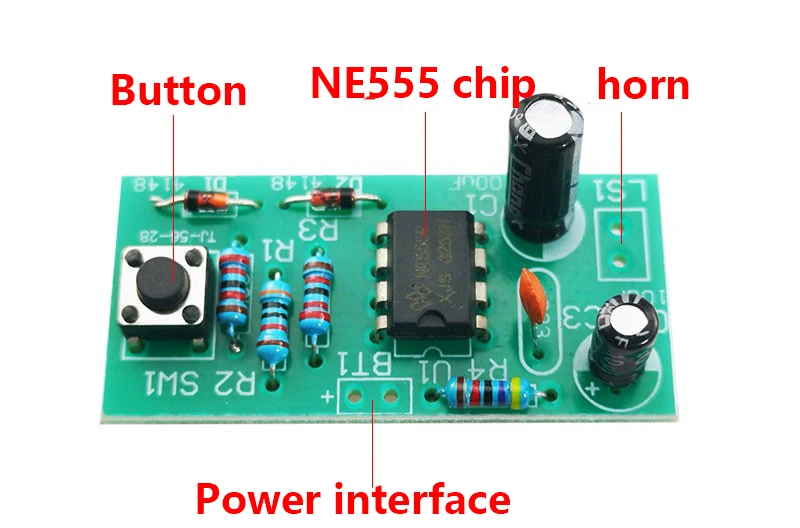

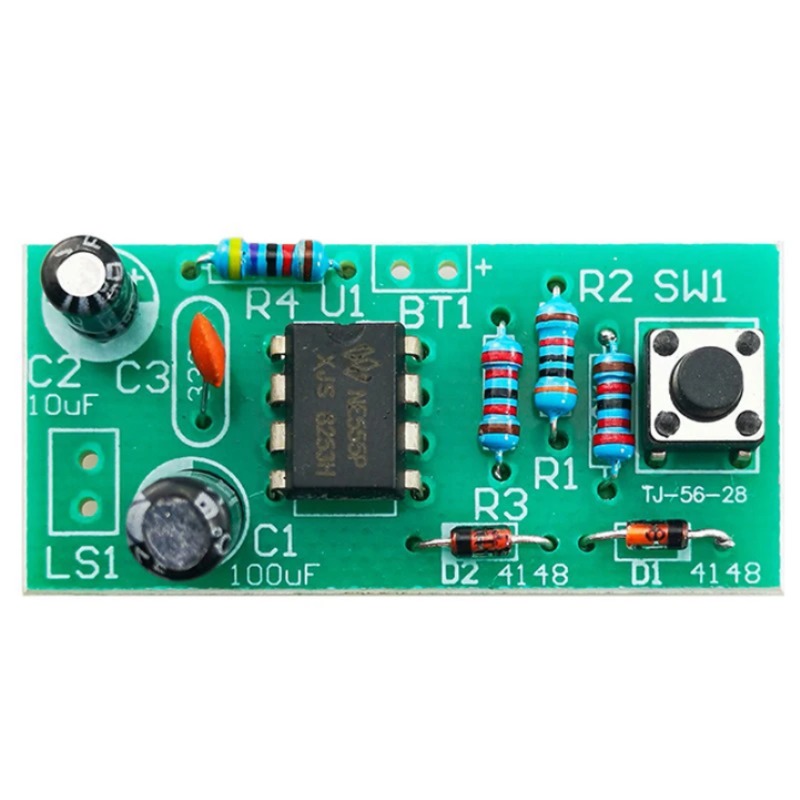

상품명: NE555 딩동 초인종 회로 기판 제조 diy 킷


제품 모델: TJ-56-28


작동 전압: DC6V


PCB 보드 크기: 41*19mm


설명:

이 회로는 555 집적 회로로 구성된 다중 진동기입니다. SW1 을 누르면 C2 는 D2 를 통해 전원 공급 장치에 의해 충전됩니다. 집적 회로 U1 의 4 핀 (리셋 엔드) 의 전압이 1V 보다 크면 회로가 진동하고 스피커가 "딩" 사운드를 방출합니다. 버튼 SW1 을 놓으면 C2 커패시터에 저장된 전기 에너지가 R4 저항을 통해 방전되지만 집적 회로의 4 핀은 계속 높은 수준을 유지하고 진동을 유지합니다. 이는 R1 저항이 발진 회로에 연결되어 있고 발진 주파수가 낮아져 스피커가 "쿵" 소리를 내기 때문입니다. C2 커패시터의 전기 에너지가 일정 시간 동안 방출되면 집적 회로의 4 핀 전압이 1V 보다 낮아 회로가 진동을 멈 춥니 다. 버튼을 다시 누르면 회로가 위의 과정을 반복합니다.


회로도:

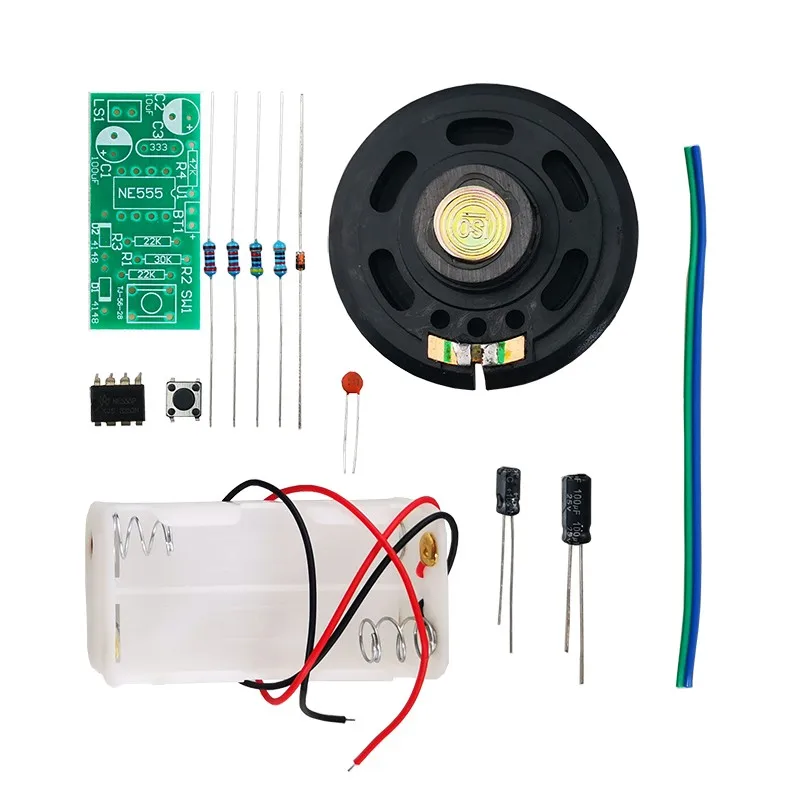

패키지 포함:
