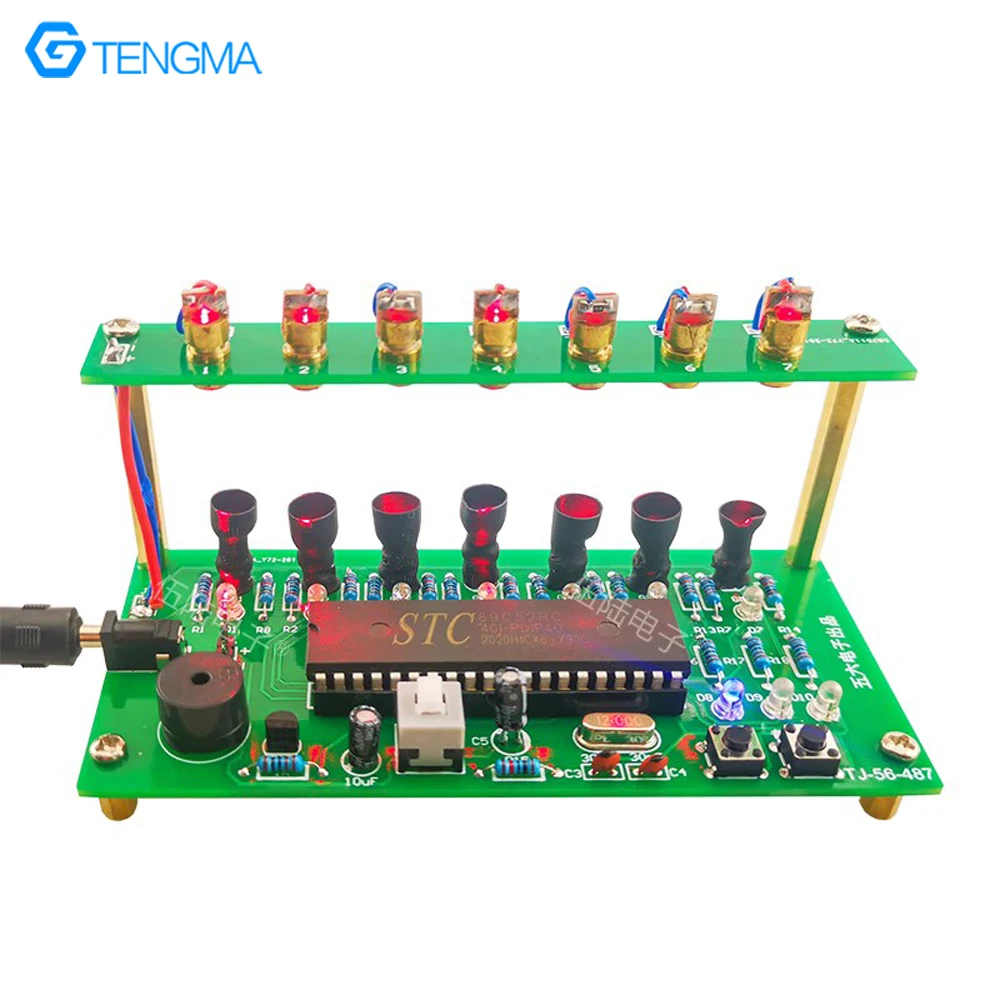

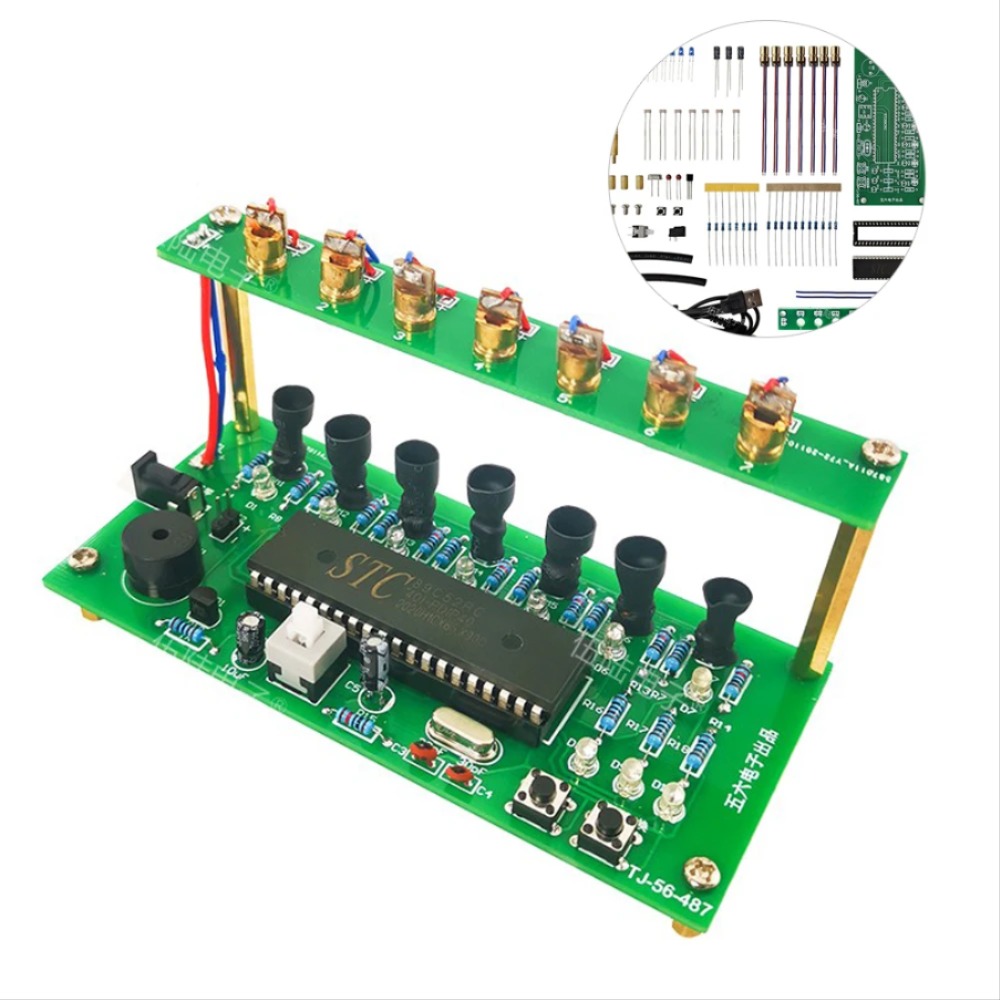

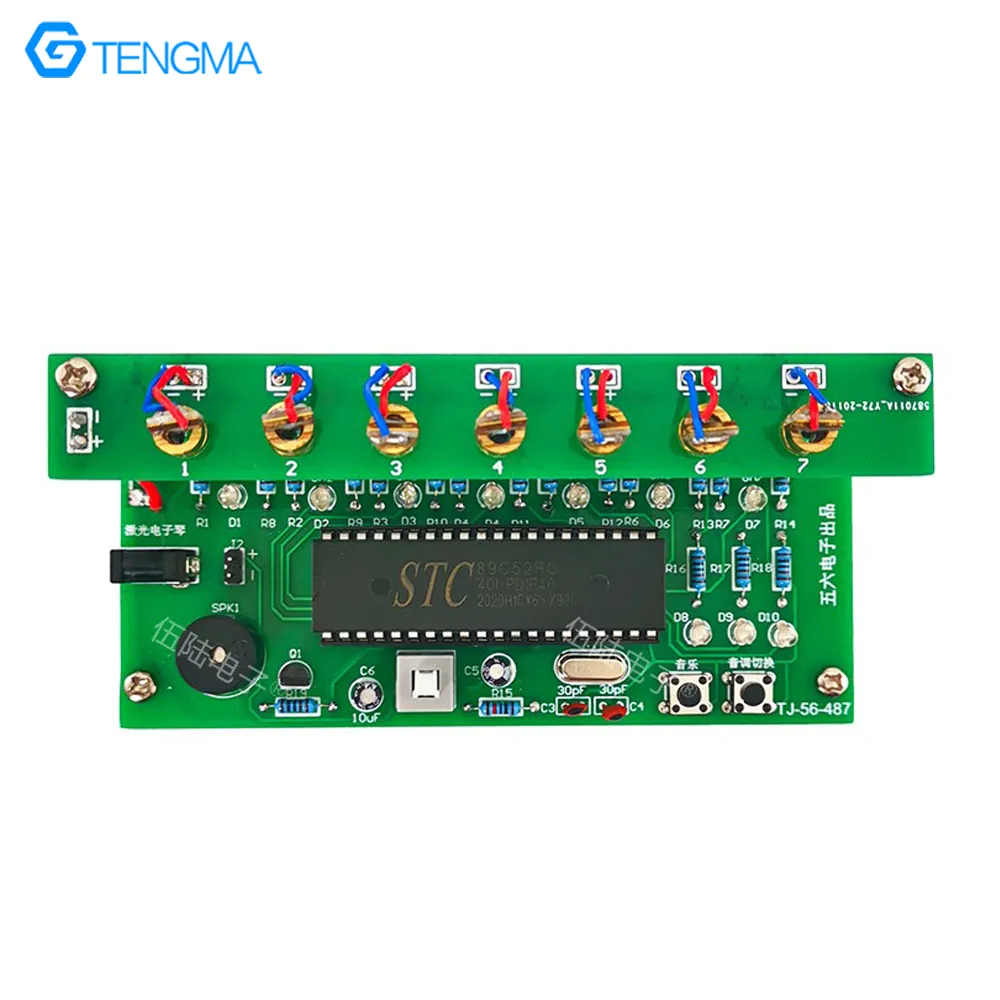

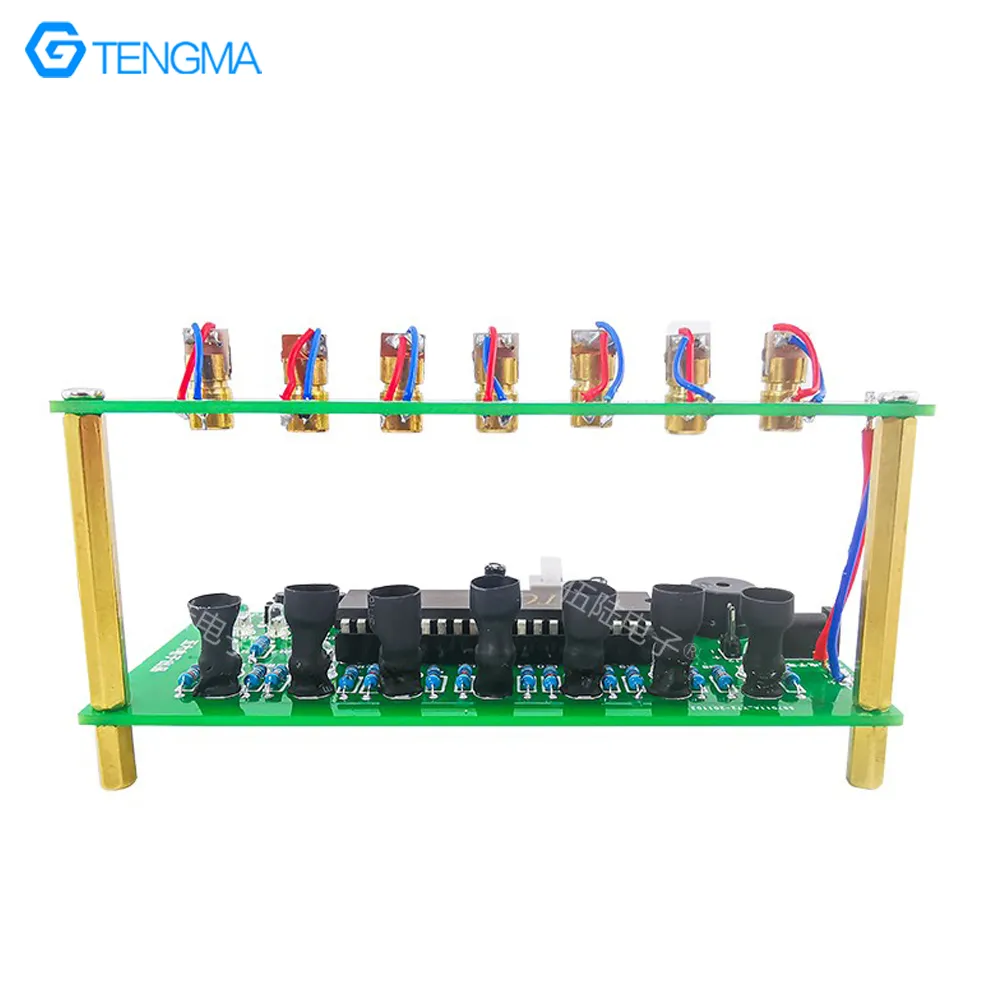

제품명: 레이저 전자 오르간 51 단일 칩 DIY 자체 제작 재미 키트


제품 모델: TJ-56-487


작동 전압: DC5V

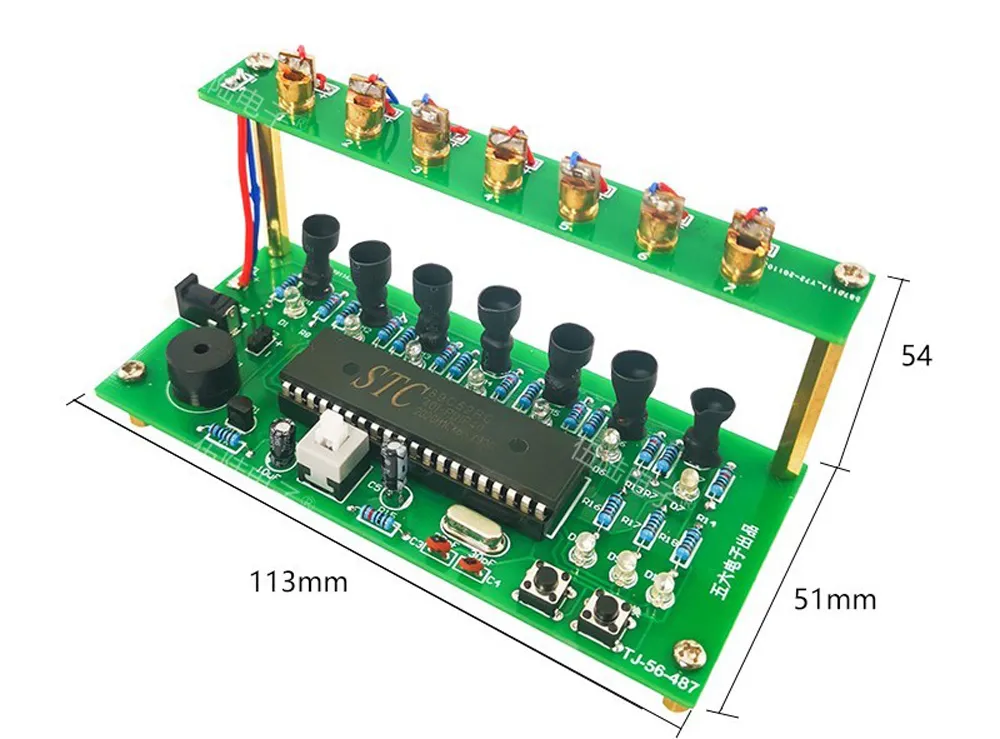

PCB 크기: 113*51mm


설명:

레이저 하프의 현은 레이저 빔으로 대체됩니다. 레이저 빔을 문자열로 재생할 수 있습니다. 각 빔의 피치가 다릅니다. DIY에 매우 창의적입니다.


특징:

1>. 총 7 개의 문자열이 있습니다. 현이 잘리면 버저가 해당 사운드 레벨을 보냅니다.

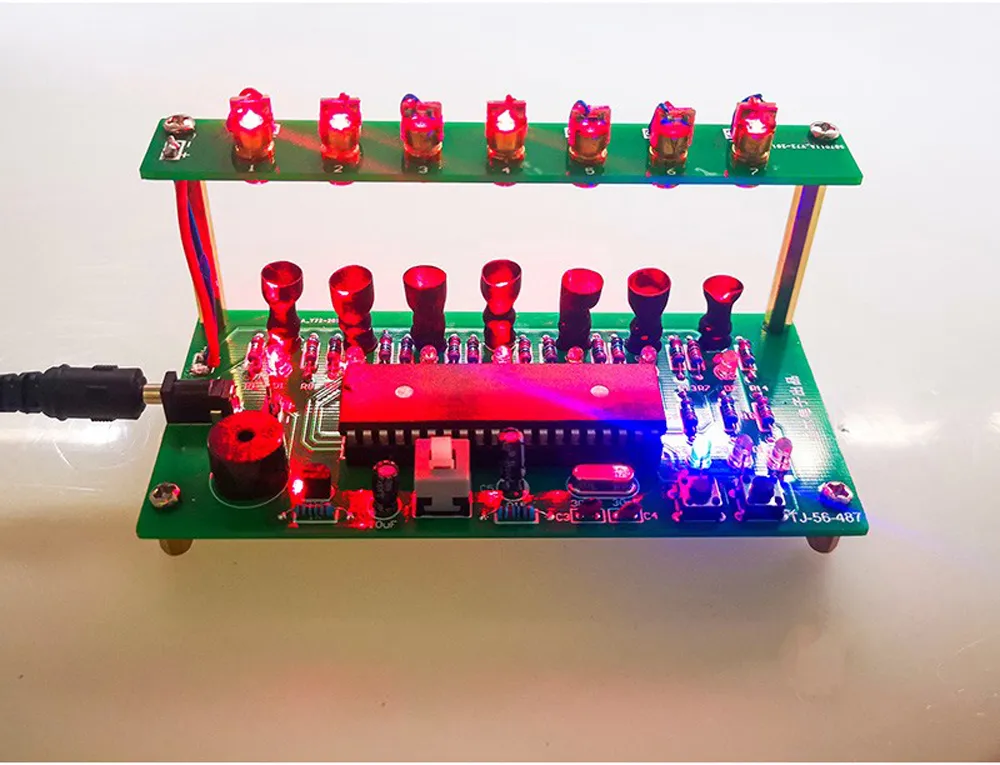

2>. 문자열이 절단되면 문자열의 LED가 켜집니다. 총 7 개의 LED가 있습니다.

3>. 버튼으로 저장된 두 곡의 음악을 재생합니다.

4>. 중간 및 높은베이스를 전환하십시오.


레이저 하프의 원리:

현이 움직이는 것처럼 사용자는 빔을 움직이면 멜로디가 연주 될 수 있습니다. 레이저 하프는 감광성 저항과 단일 칩 마이크로 컴퓨터 STC89C52 의 두 부분으로 구성됩니다. 레이저 튜브에 의해 방출 된 빔이 차단되면, 상응하는 감광성 저항이 유도되고 저항 변화가 발생한다. 8 개의 감광성 저항 시스템은 고 전위와 저 전위의 변화를 생성하고 단일 칩 컴퓨터에 의한 감광성 저항의 고/저 전위 변화를 읽습니다. 작동 명령의 입력을 완료합니다. MCU는 명령 정보를 기반으로 데이터를 제어하여 직렬 포트를 통해 데이터를 전송합니다. 직렬 포트는 라우드 스피커의 p0 ^ 2 포트와 워터 램프의 P1 포트에 할당되어 해당 응답을 생성합니다.


레이저가 조사 될 때, MCU는 감광성 저항의 전압을 읽고이 시점에서 낮은 레벨이다. 레이저 조사가 없으면 MCU는 감광성 저항의 전압을 읽은 다음 높은 수준입니다. 이러한 방식으로, 레이저의 빛이 차폐 될 때, 스위치의 효과가 회로에서 생성 될 수있다.


인간의 귀의 음향 주파수는 20Hz 에서 20kHz 까지들을 수 있으며 하프 음표의 주파수도이 범위에 있어야합니다. 다른 음에는 고유 한 고정 주파수가 있습니다. 위의 오디오는 52 개의 단일 칩 마이크로 컴퓨터로 16 비트 타이머로 생성 할 수 있습니다. 예를 들어 하프의 표준 사운드는 La 440 Hz입니다. 계산에서 그것의 반주기가 1136 Mu s. 이러한 방식으로, 핀 레벨이 하프 사이클에서 점프되는 한 440 Hz의 스퀘어 웨이브가 생성될 수 있다. 전기 변환 요소 (혼) 후에 표준 사운드 La 를 생성 할 수 있으며 다른 음도 생성됩니다.

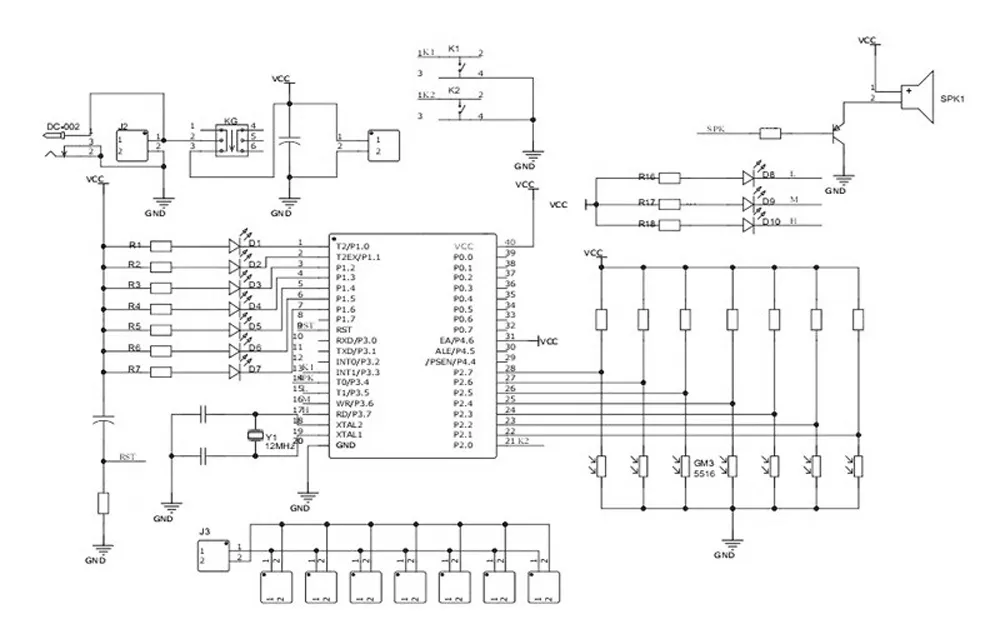

회로도:
