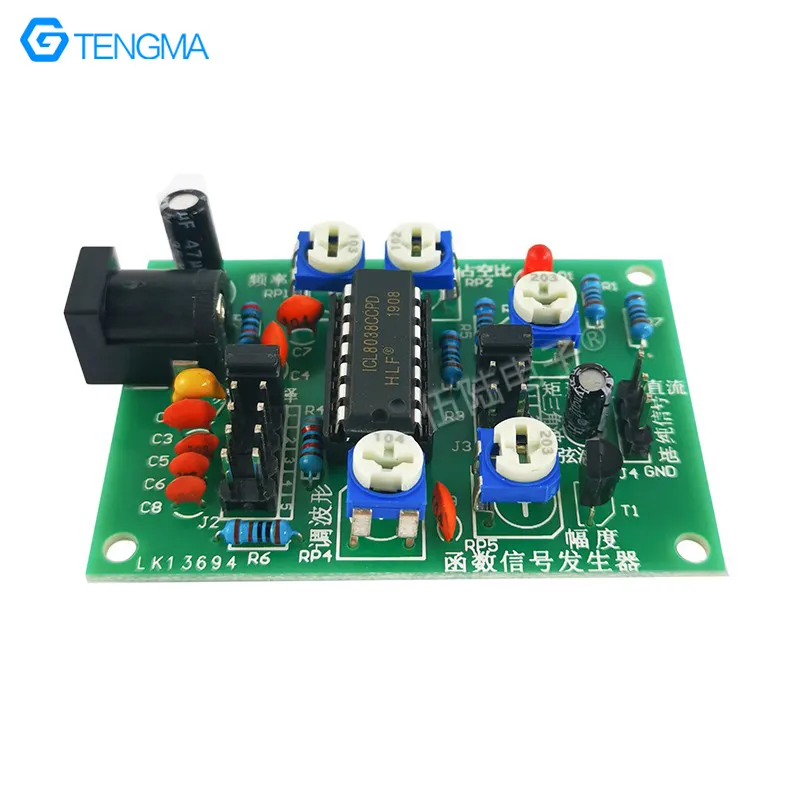

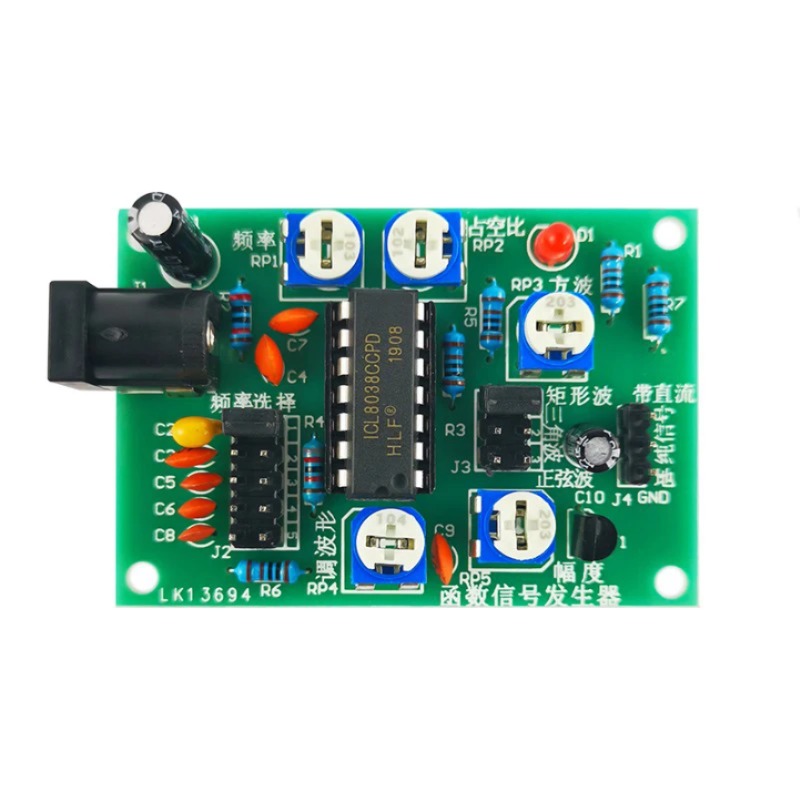

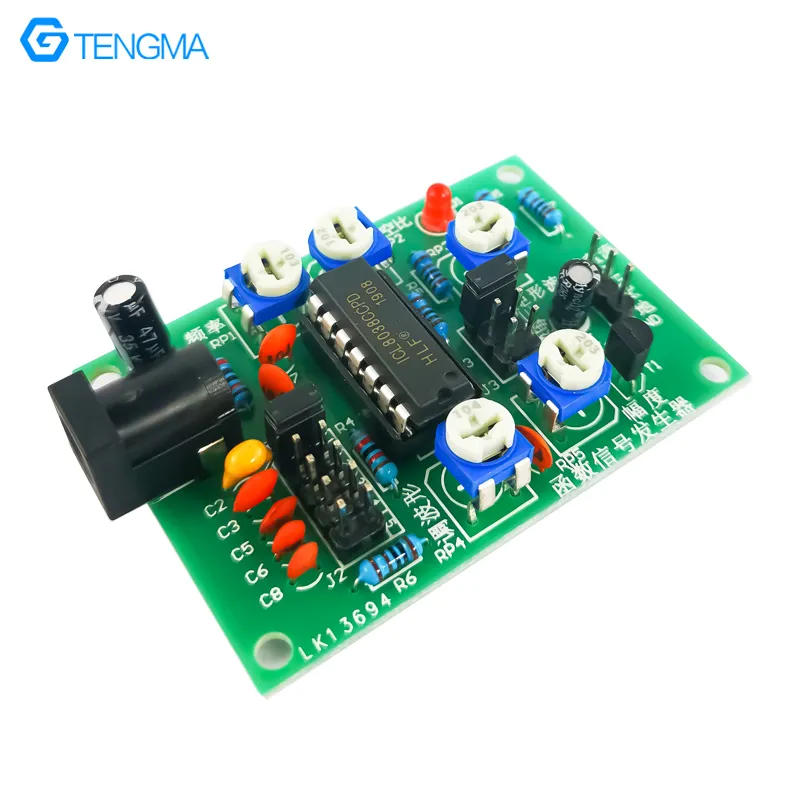

상품명: ICL8038 함수 신호 발생기 키트


제품 모델: TJ-56-160


작동 전압: DC12 ~ 24V


PCB 크기: 56-39mm


설명:

이 키트의 설계 주파수 범위는 10Hz-450KHz, 5 개의 주파수 대역으로 나누고 점퍼 j2 로 전환됩니다. RP1 은 주파수 조절, RP2 는 구형파 듀티 비율 조절, RP3 는 구형파 선형 조절, RP4 는 사인파 왜곡 조절, RP5 는 출력 진폭 조절입니다. 회로는 12-24V 단일 전원 및 입력 j1 으로 전원을 공급할 수 있습니다. J4 는 파형 출력 단자입니다. 하나의 핀은 DC 전압 구성 요소를 출력하고 다른 핀은 순수한 파형을 출력합니다. 출력 파형 유형은 점퍼 j3 로 전환 가능.


회로 원리:

이 회로는 특수 집적 회로 ICL8038 을 신호 소스로 사용합니다. ICL8038 핀의 기능: (1, 12 핀) 사인파 모양 조정 단자, (2 핀) 사인파 출력; (3 다리) 삼각파 출력; (4 및 5 핀) 주파수 및 듀티 비율 조정; (6 핀) V +, 포지티브 전원 공급 장치, (7 핀) 주파수 오프셋; (8 핀) 주파수 조정 입력 단자, (9 핀) 구형파 출력 단자, 개방형 콜렉터가 있는 출력 단자입니다. 작동 할 때 풀업 저항기를 양극 전원 공급 장치 단자에 연결합니다. Ttl과 호환되는 구형파가 필요한 경우 풀업 저항을 5V 전원 공급 장치에 연결해야합니다. (10 핀) 타이밍 커패시터 터미널; (11 핀) V -, 네거티브 전원 단자 또는 접지, 포지티브 및 네거티브 이중 전원 공급 장치를 사용할 때 11 핀이 네거티브 전원 공급 장치에 연결됩니다. 출력 파형은 0 v와 관련하여 대칭이며, 단일 포지티브 전원 공급 장치를 사용하고, 11 핀 접지, 출력 파형은 단극, 평균 전압은 V +/2 입니다. (13, 14 피트) 빈 발.

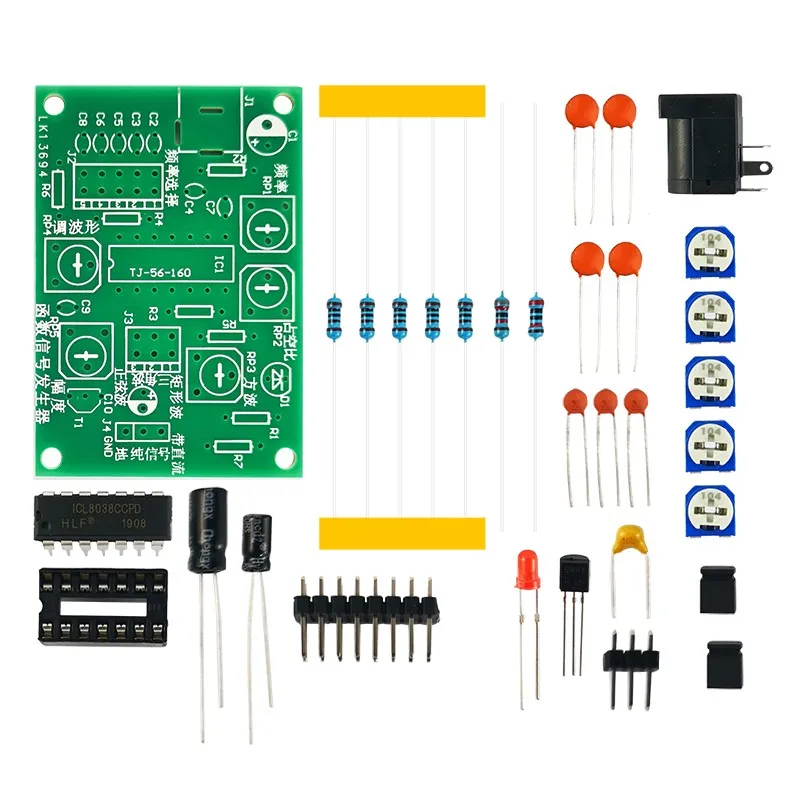

패키지 포함:

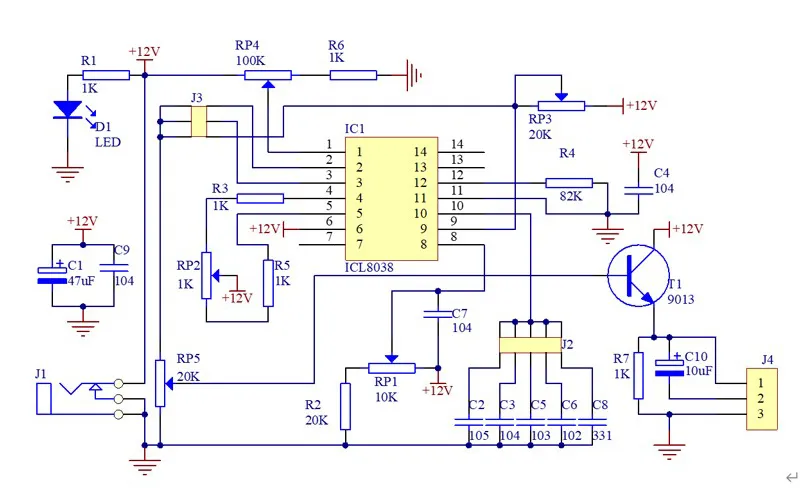

회로도:
