제품명: LED 재미 전자 다이 회로 DIY 용접 키트


제품 모델: TJ-56-40


작동 전압: DC4.5 ~ 6V


PCB 크기: 75*35mm


설명:

기기의 전원이 켜지면 7 개의 LED에 임의의 수의 점이 표시됩니다. 플레이어가 스위치 S1 을 누르면 7 개의 LED가 모두 켜집니다. 몇 초 후에 안정된 포인트 수가 마침내 표시 될 때까지 7 개의 LED가 깜박이기 시작합니다. "주사위 굴리기" 의 전체 과정은 끝났습니다.


회로 원리

회로는 주로 펄스 발생기와 십진수 카운터 회로로 구성됩니다. 펄스 발생기는 NE555 및 주변 구성 요소로 구성되어 다중 진동기를 형성합니다. 키 S1 을 누르면 Q1 이 켜지고 NE555 출력 펄스의 3 개 핀이 CD4017 의 5 개 출력 단자가 차례로 높은 레벨을 출력합니다. 저항과 삼극관의 다른 조합을 통해 7 개의 LED를 구동하여 점 1-6 을 나타내는 빛을 방출 할 수 있습니다.

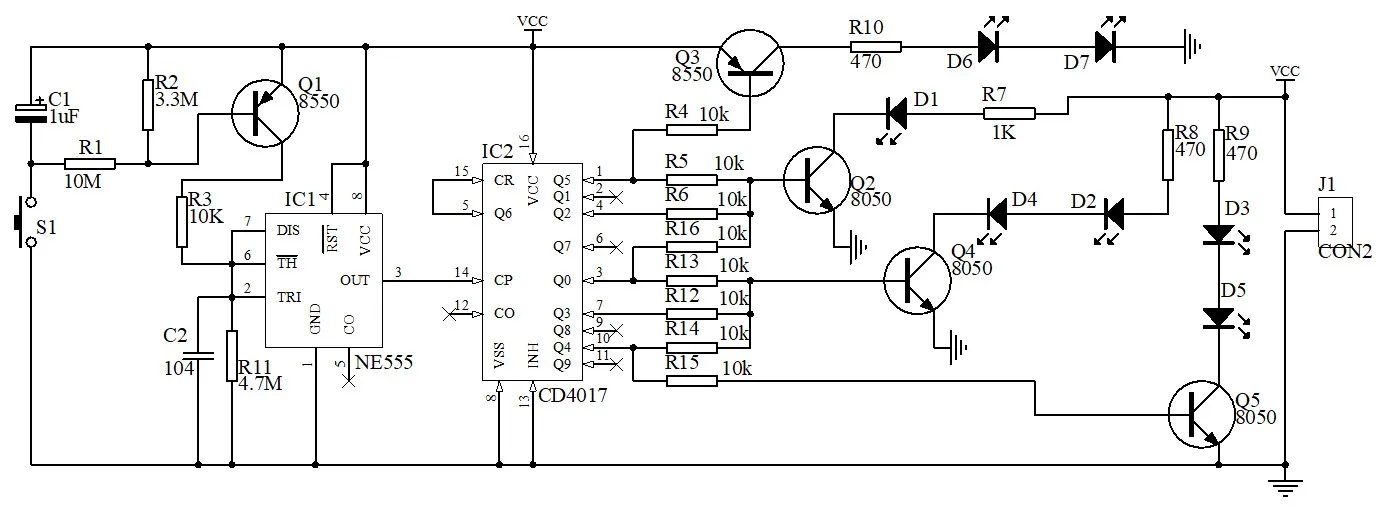

회로도:

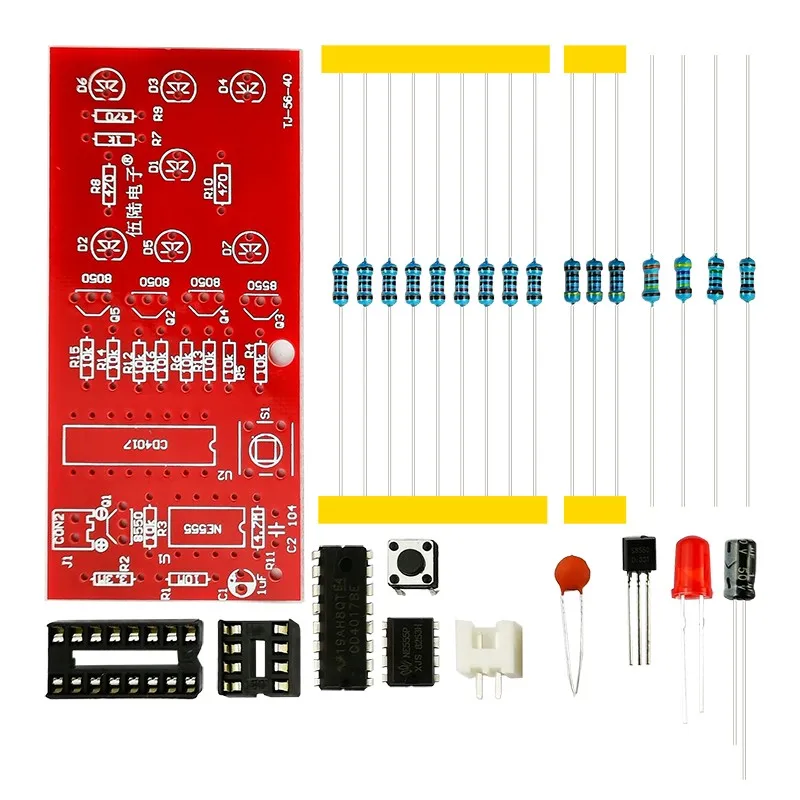

패키지 포함:
