상품명: 음성 LED 워터 램프 키트


제품 모델: TJ-56-423


작동 전압: DC 3 ~ 12V

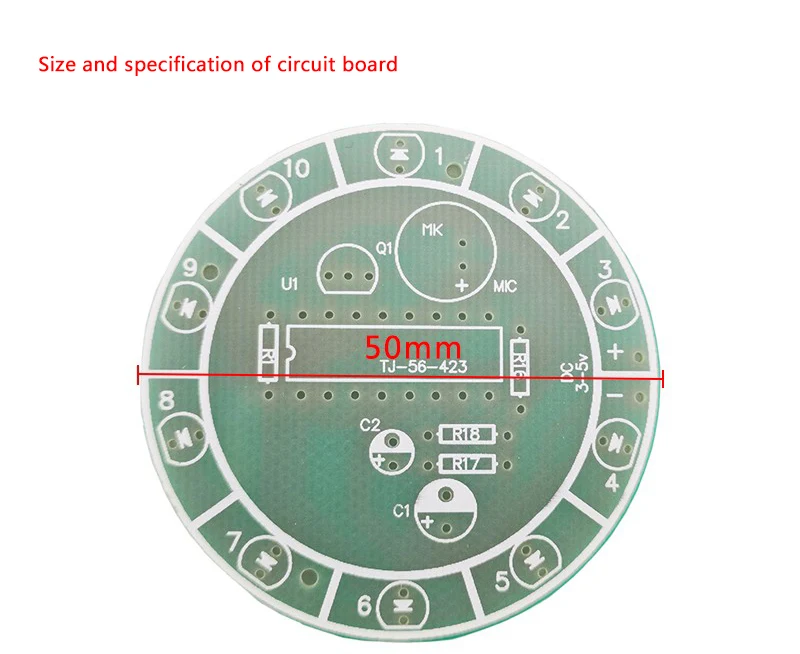

회로 기판 크기: 50mm


설명:

이 키트는 CD4017 의 기능을 매우 직관적으로 표시 할 수 있습니다. 카운터, 주파수 분배기 및 컬러 조명 컨트롤러를 학습하는 데 선호되는 키트입니다. 동시에 키트는 좋은 효과를 가지고 있으며 매우 흥미롭고 실용적이며 초보자에게 선호되는 소재입니다.

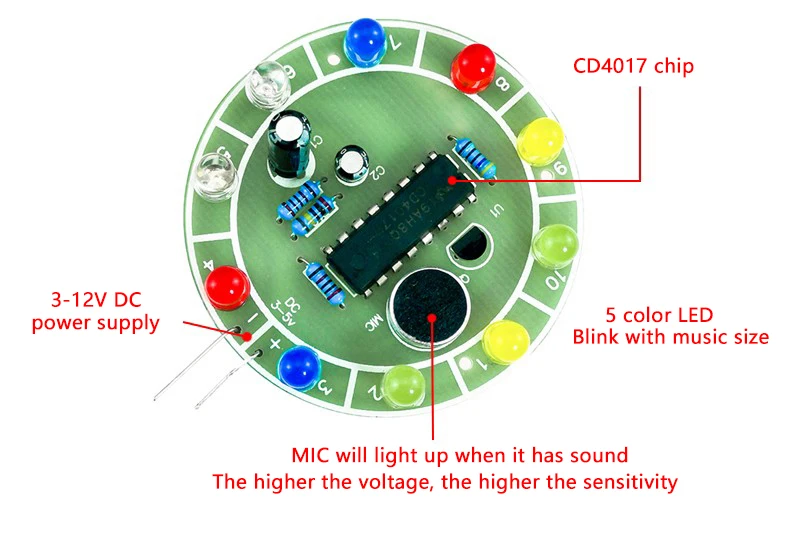

회로 기능: 10 led가 소리의 볼륨 및 높이로 차례로 켜집니다. 높은 사운드 빨리 물. 그것은 4017 의 기능을 완전하고 직관적으로 표시 할 수 있습니다.



작동 전압: 3-12V. 높은 전압, 밝게 LED 것입니다, 높은 음성 컨트롤 감도.



회로 원리: Q1 및 주변 회로는 간단한 증폭 회로를 형성합니다. Mk는 사운드 신호를 전기 신호로 변환합니다. 이는 증폭을 위해 Q1 에서 C2 로 결합됩니다. 높고 낮은 변화의 전압 신호는 Q1 수집기에서 형성되고 충분한 진폭을 가진 전압은 cd4017 의 계산 입력 단자 (핀 14) 로 전송됩니다. 맥박이 도착할 때마다, 카운터의 Q0-9 출력의 높은 수준이 1 비트를 차례로 이동하여 해당 led를 켜서 흐르는 물 램프의 효과를 생성합니다.

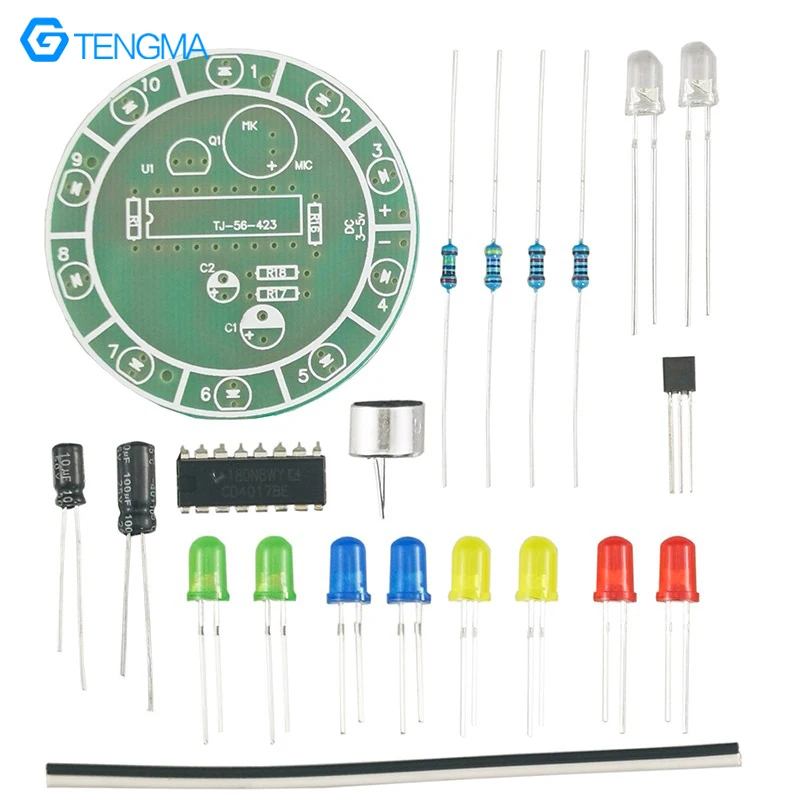

패키지 포함:

1 * 음성 LED 워터 램프 키트

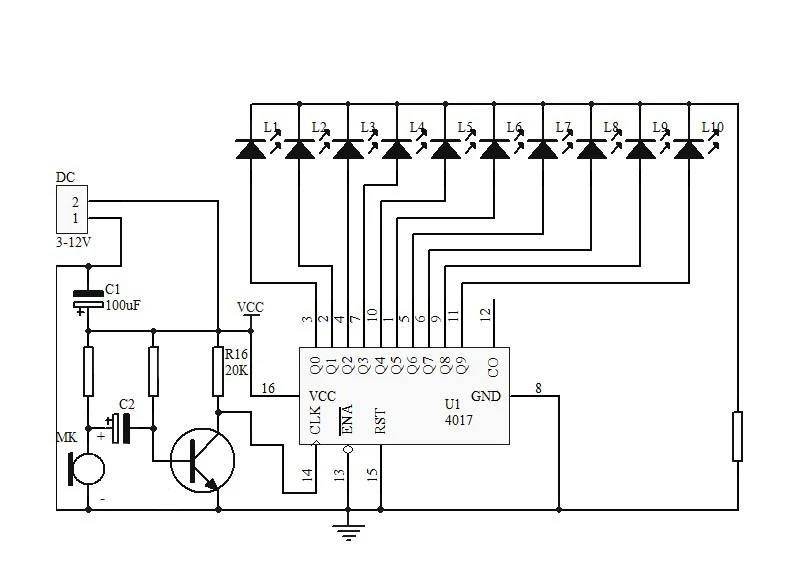

회로도:
