제품명: CD4511 8 방향 디지털 디스플레이 응답 키트


제품 모델: JS-56-2


작동 전압: DC5V


PCB 크기: 89*65mm


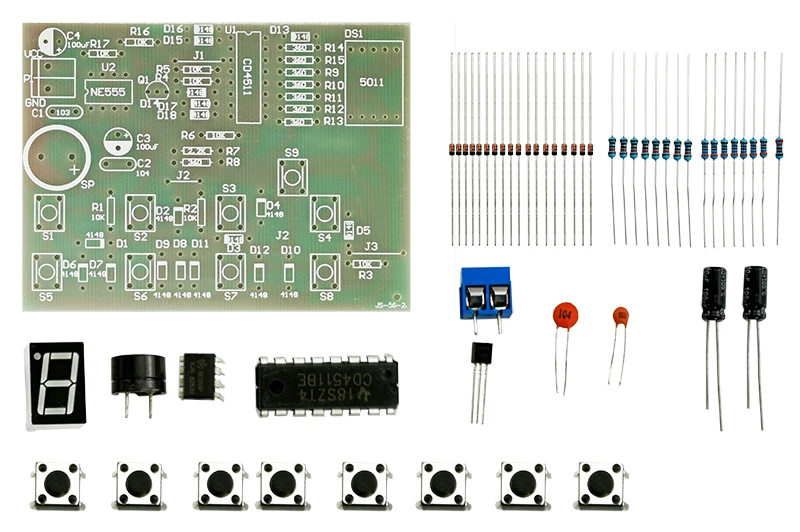

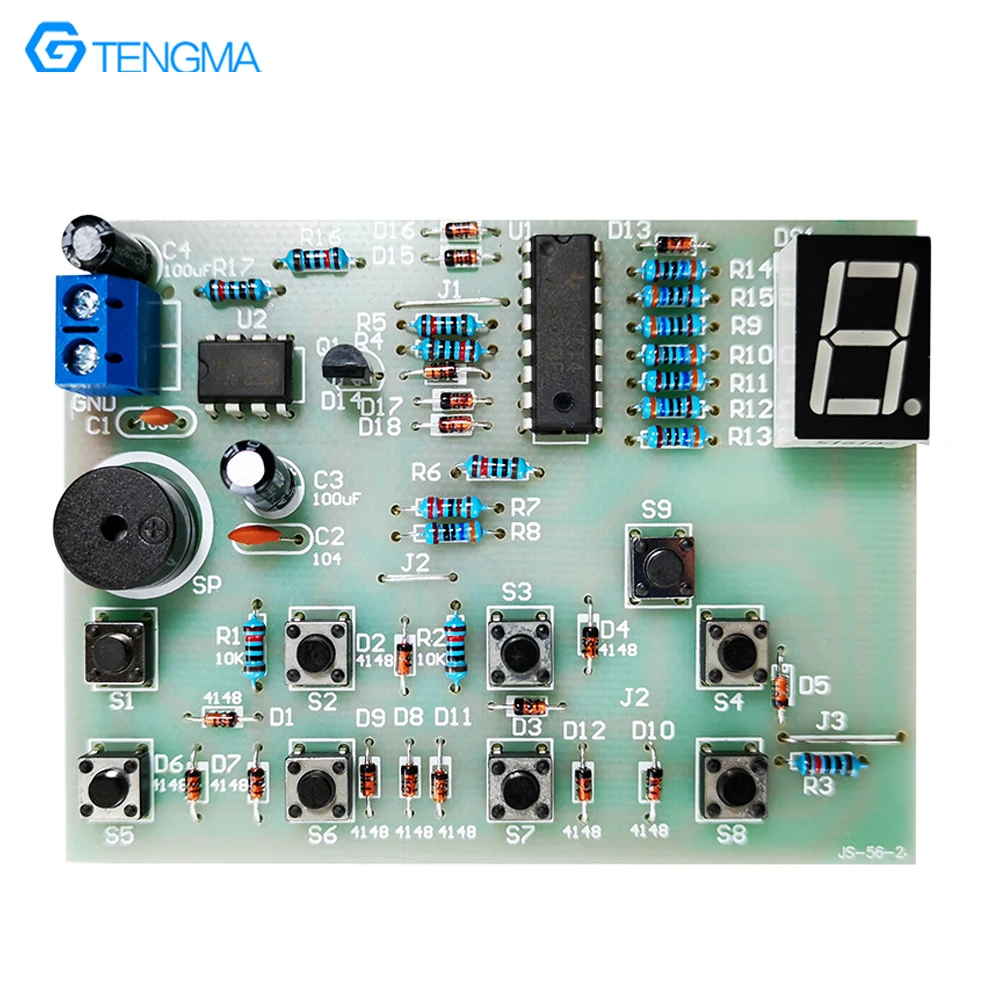

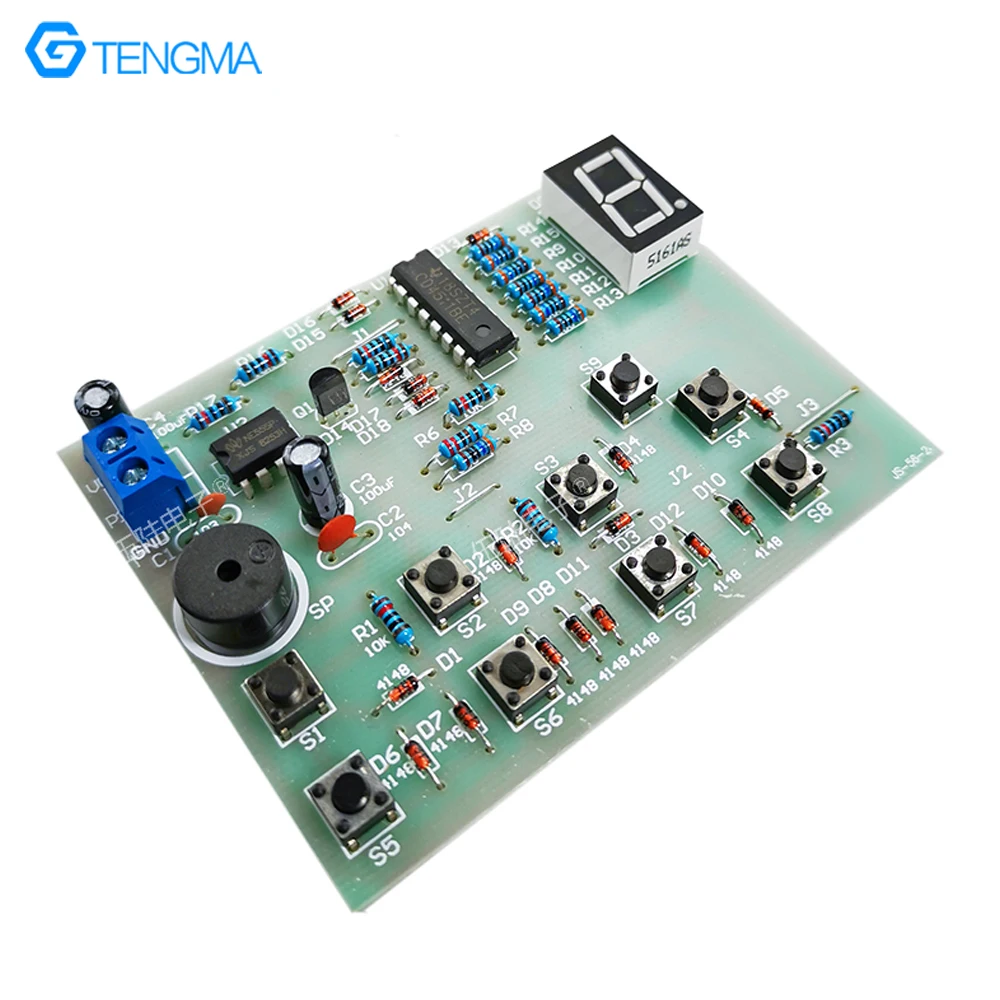

설명:

선제 응답 장치의 회로는 8 방향 선제 응답을 동시에 수행 할 수 있습니다. 키를 누르면 버저가 울리고 동시에 (nixie tube) 에 첫 번째 응답자 번호가 표시됩니다. 응답에 성공한 후 키를 다시 누르면 재설정 키를 누르지 않으면 디스플레이가 변경되지 않습니다. 재설정 후 디스플레이가 지워지고 계속 응답 할 수 있습니다. SB1 ~ SB8 은 응답 키입니다. SB9 는 리셋 키입니다. CD4511 은 BCD-7 세그먼트 래치/디코드/드라이브 회로가있는 집적 회로이며 1, 2, 6 과 7 은 BCD 코드의 입력 끝이고, 9 ~ 15 핀은 디스플레이 출력 끝이며, 3 핀 (LT) 테스트 출력 끝입니다. "LT" 가 0 이면 출력이 모두 1 이고, 4 핀 (BI) 이 블랭킹 끝이고, BI가 0 이면 출력이 모두 0 이고, 5 핀 (LE) 래치 허용 끝입니다. LE가 "0" 에서 "1" 로 변경되면 LE가 0 일 때 출력 엔드는 표시 상태를 유지합니다. 핀 16 은 전원 공급 장치에 대해 양극이고 핀 8 은 전원 공급 장치에 대해 음극입니다. 555 및 주변 회로는 자동 응답기의 음성 회로를 형성합니다. 전체 회로는 7.5V-9V DC 전원 공급 장치를 사용할 수 있습니다.

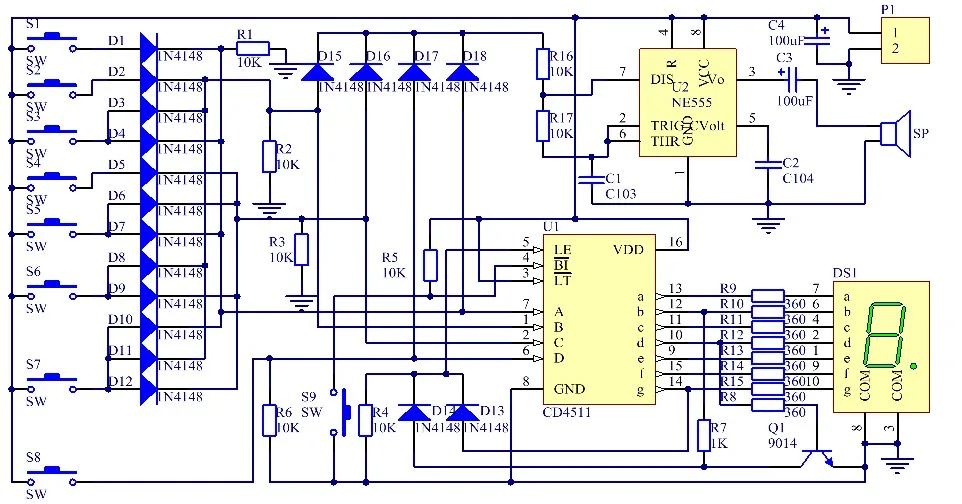

회로도:
