상품명: SMD 적외선 반전 레이더 용접 조립 전자 DIY 부품


제품 모델: TJ-56-268


작동 전압: DC9V


PCB 크기: 70*45mm


설명:


적외선 후진 레이더는 단순한 회로 구조, 저렴한 비용 및 안정적인 회로 작동의 특성을 가지고 있으며 다양한 범위에서 널리 사용됩니다. 회로는 적외선 전송 튜브와 적외선 수신 튜브를 센서 구성 요소로 사용합니다. 회로의 핵심 구성 요소에는 NE555 및 연산 증폭기 lm324이 포함됩니다. NE555 는 적외선 파 신호를 전송하기 위해 다중 공명 진동 회로를 형성하며, LM324 는 주로 적외선 수신 신호를 증폭하고 전압 비교기 회로를 형성하는 데 사용됩니다. Led는 반전 거리 범위를 나타내는 데 사용됩니다.

설치:

회로 설치 및 부품 용접은 부품 목록에 따라 엄격하게 수행되어야합니다. 부품 설치 및 용접은 소형에서 크고 낮음에서 높음으로 수행되어야합니다. 전해 커패시터와 같은 극성이있는 부품의 경우 용접 전에 극성을 판단한 다음 올바른지 확인한 후 용접하십시오. 적외선 전송 튜브와 적외선 수신 튜브를 용접하기 전에 먼저 극성을 판단한 다음 확인 후 용접하십시오.


회로를 설치 한 후 회로가 제대로 설치되었는지 확인하고 9V DC 전원 공급 장치를 연결하고 회로가 비정상 인지 여부를 관찰하십시오 (예: 요소 가열 등). 정상인 경우 디버깅 도구를 사용하여 회로의 관련 구성 요소를 조정하십시오.

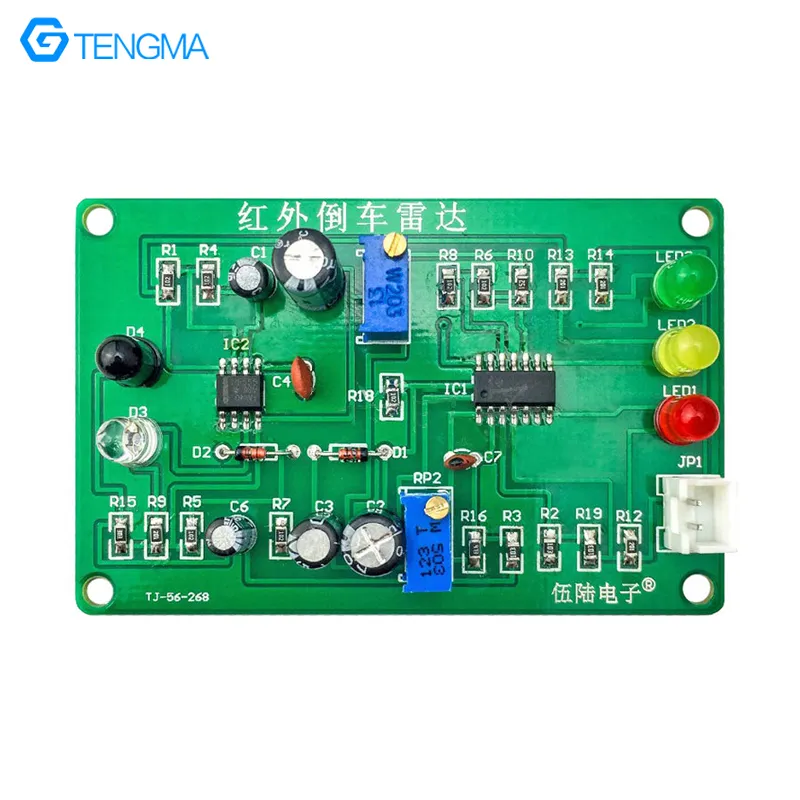

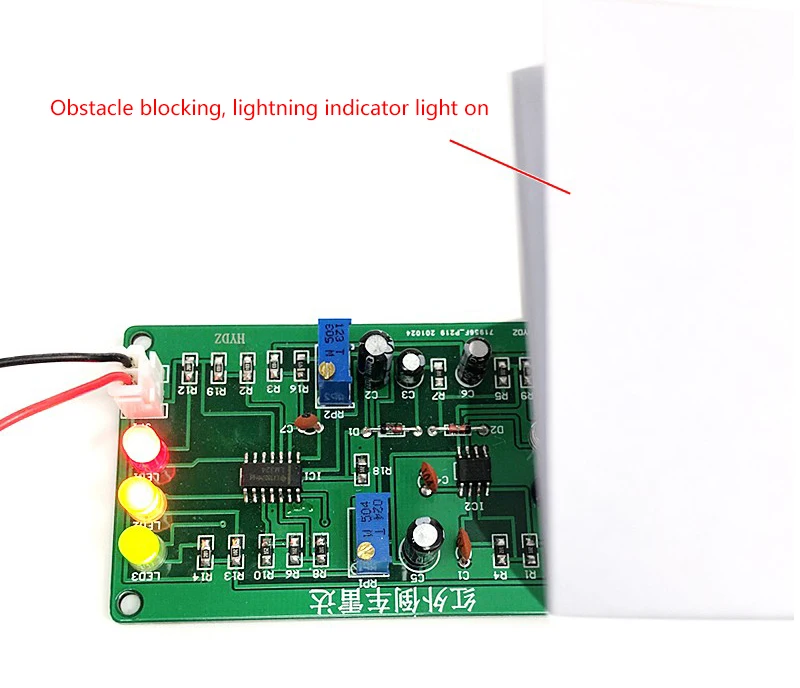

감도 조정: 적외선 전송 튜브 및 수신 튜브 위에 쉼터가 없을 때 RP1 을 조정하여 회로 기판에 LED3 가 켜지고, 그런 다음 반대쪽 방향으로 RP1 을 조정하여 LED3 를 꺼냅니다. 그런 다음 반사 물체를 사용하여 적외선 전송 튜브와 수신 튜브 사이의 위치에 접근하십시오. 거리가 가까워지면 LED3 에서 LED1 까지 켜지고 적외선 후진 레이더가 설치됩니다.

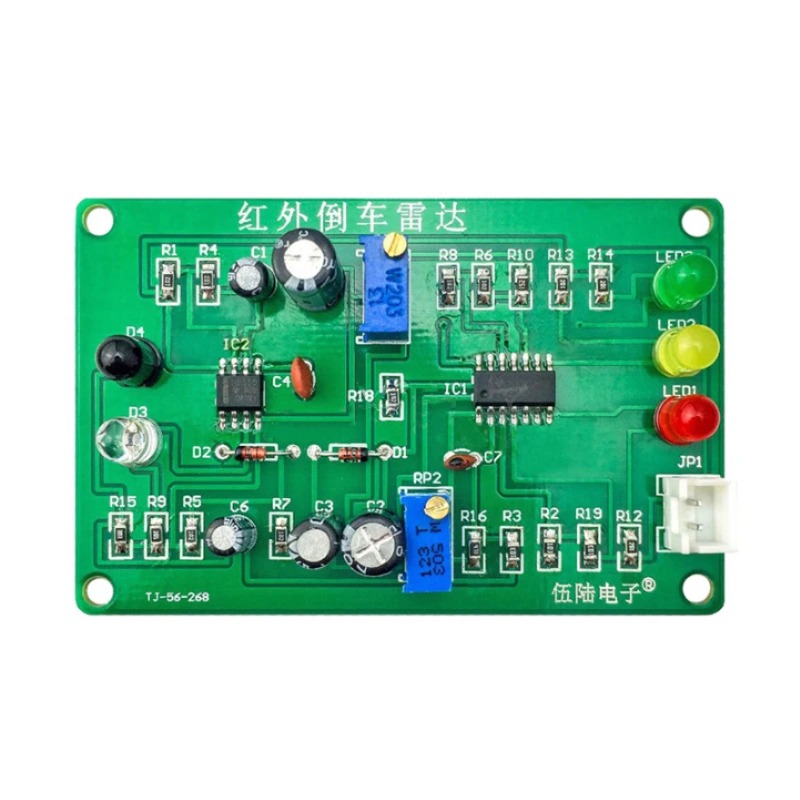

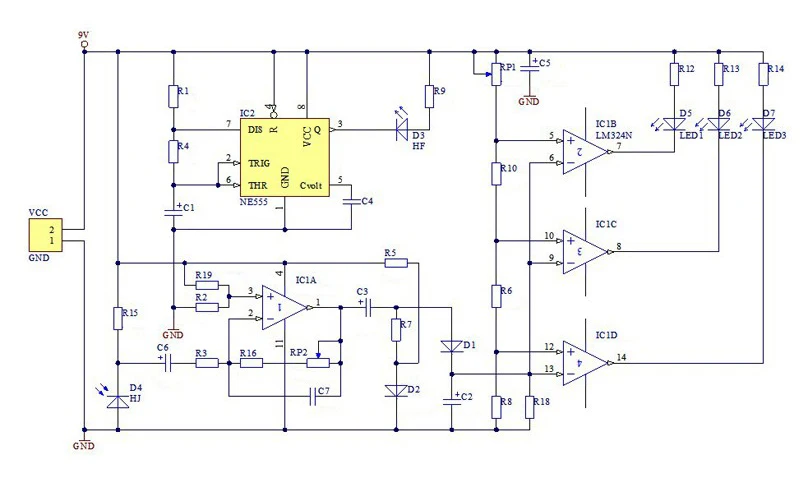

회로도:

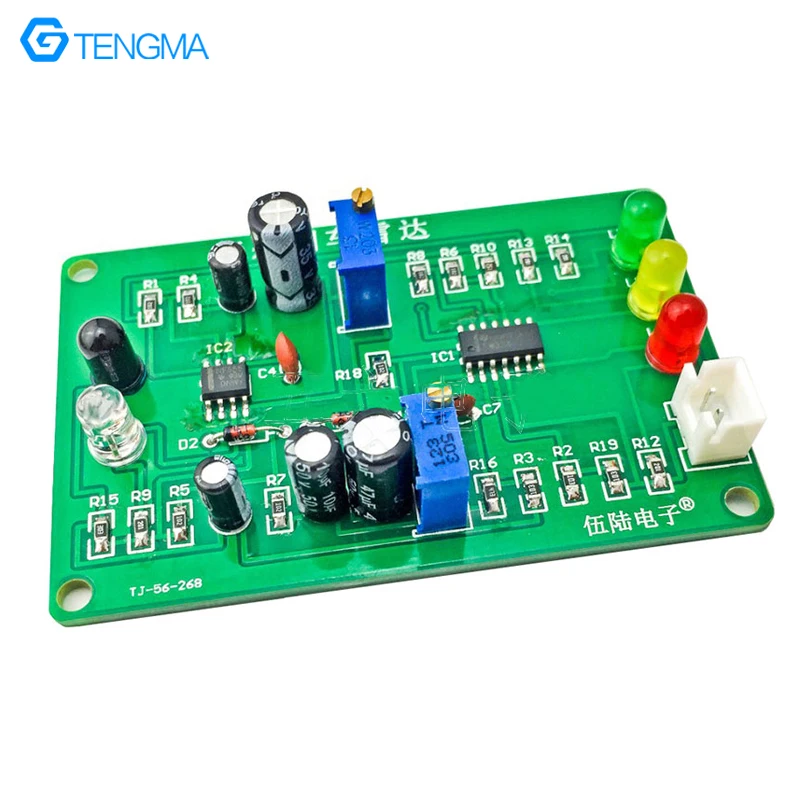

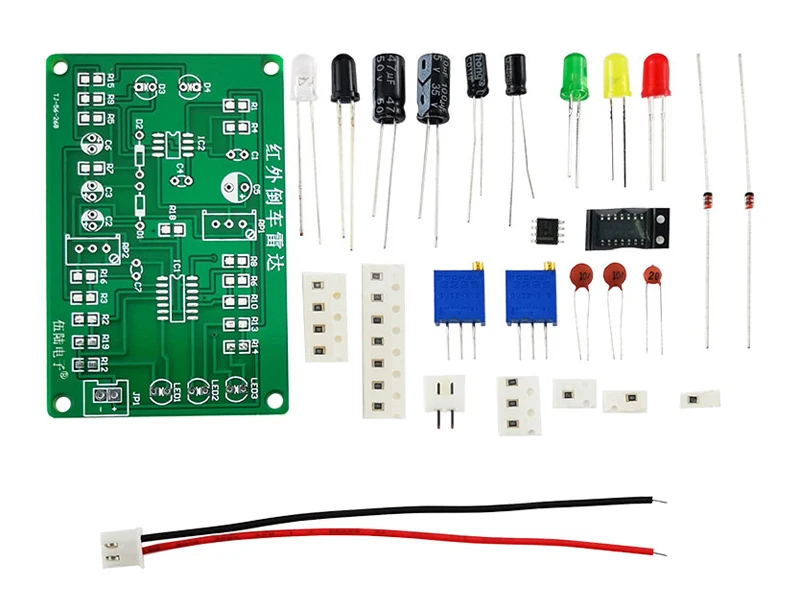

패키지 포함:
