상품명: LED 플래시 램프 삼극관 제어 자기 흥분 멀티 바이브레이터 전자 생산 DIY 키트


제품 모델: TJ-56-523


작동 전압: DC3V (2023 버튼 배터리)


PCB 크기: 40*39mm


설명:

이 회로는 전형적인 자기 흥분 멀티 하모닉 진동 회로입니다. 키트 회로는 간단하고 이해하기 쉽고 흥미롭고 이론적 학습 지식이 풍부하며 특히 초보자에게 적합합니다.


회로 원리

전원이 켜지면 두 개의 3 극관이 먼저 켜지지 만 구성 요소의 차이로 인해 먼저 하나의 튜브 만 켜집니다. 그런 다음 회로의 두 가지 3 극관이 켜지고 꺼지고 두 개의 발광 다이오드가 지속적으로 순환합니다.


저항 값 또는 커패시턴스를 변경하면 led의 깜박이는 속도가 변경될 수 있습니다.


회로 전원이 켜지면 Q1 이 먼저 켜져 있다고 가정하면 C1 이 r2 를 통해 충전되기 시작합니다. 커패시턴스는 충전 중 단락과 동일하기 때문에 Q2 베이스는 대략 접지되므로 Q2 는 차단됩니다. 이때 D1 이 켜지고 D2 가 꺼져 있습니다. C1 이 충전되면 Q2 베이스가 높은 수준이므로 D2 가 켜지고 C1 의 충전이 방전, Q1 이 꺼지고 D1 이 꺼집니다. C2 는 r3 을 통해 충전됩니다. 충전 후 Q1 이 회로를 다시 켜고 두 개의 led가 모두 번갈아 깜박입니다.

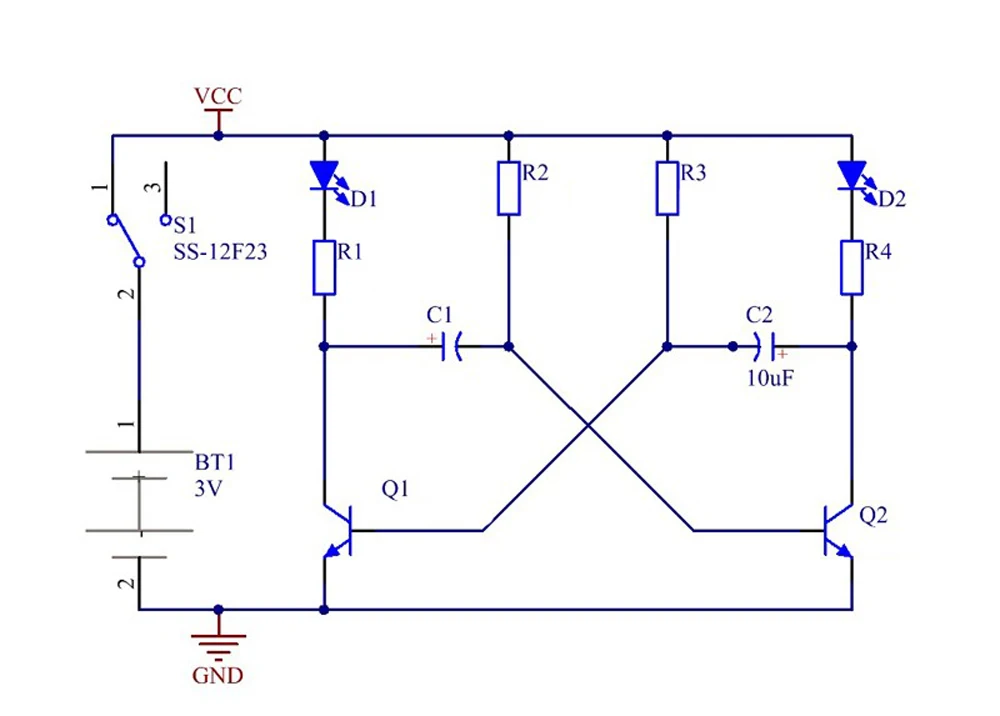

회로도:

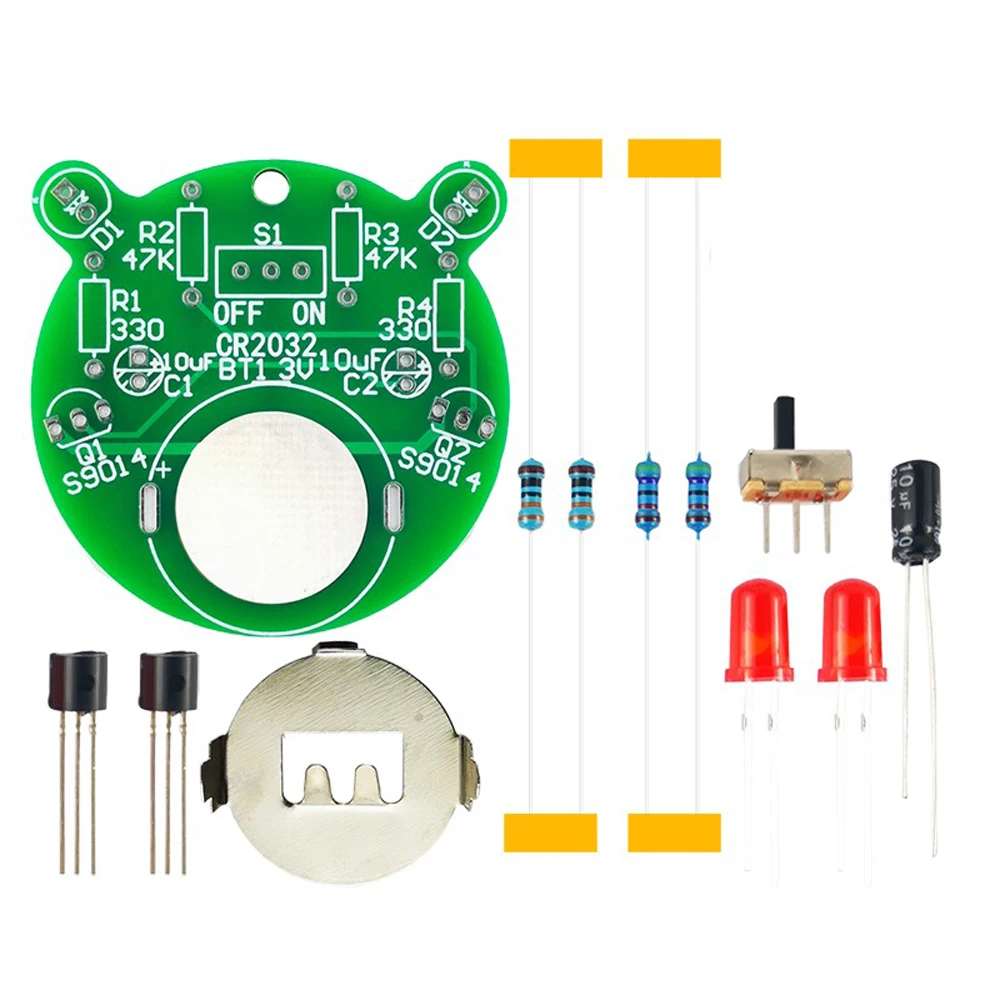

패키지 포함:
