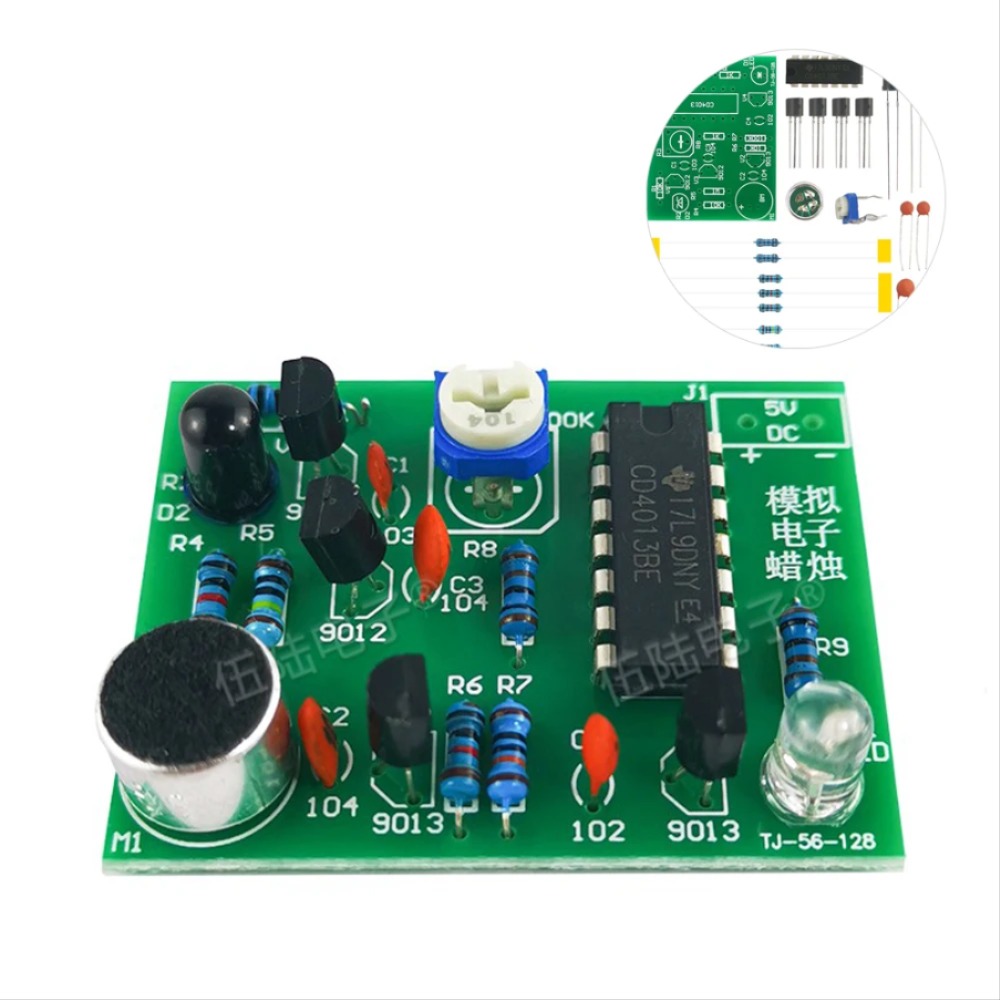

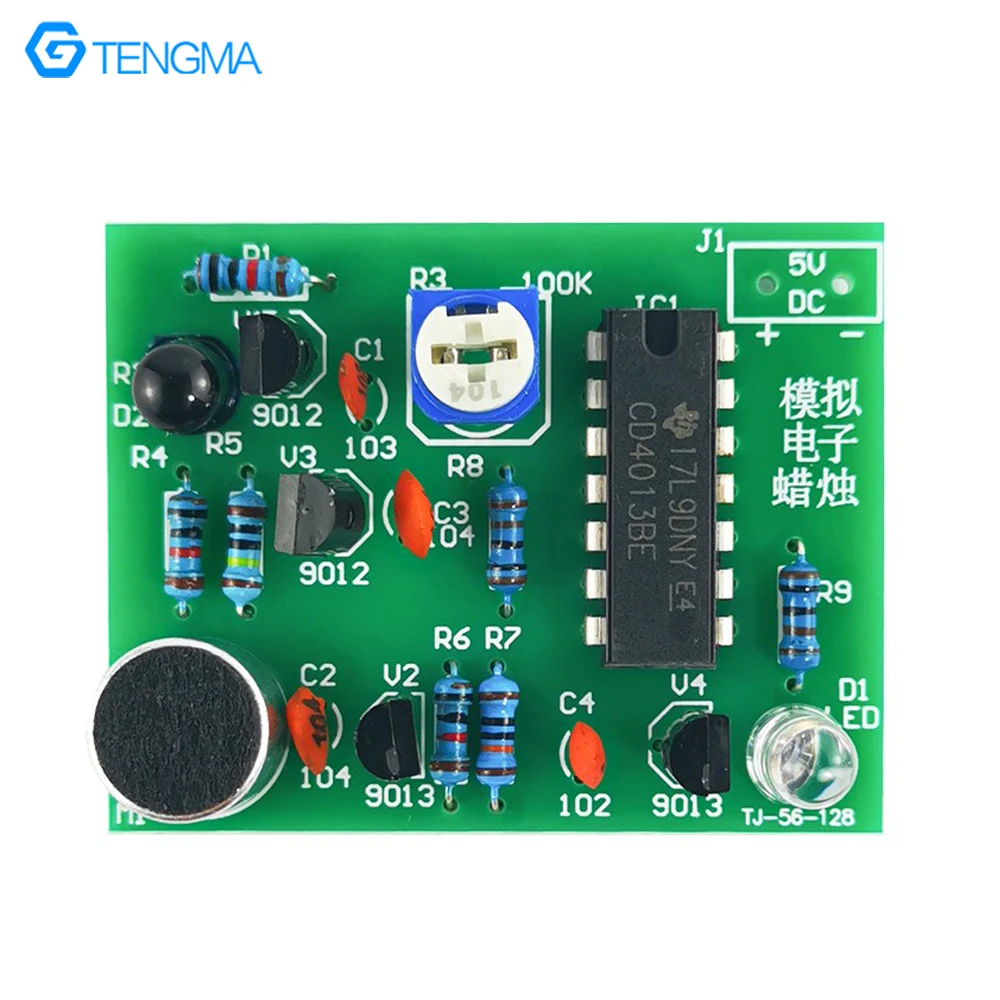

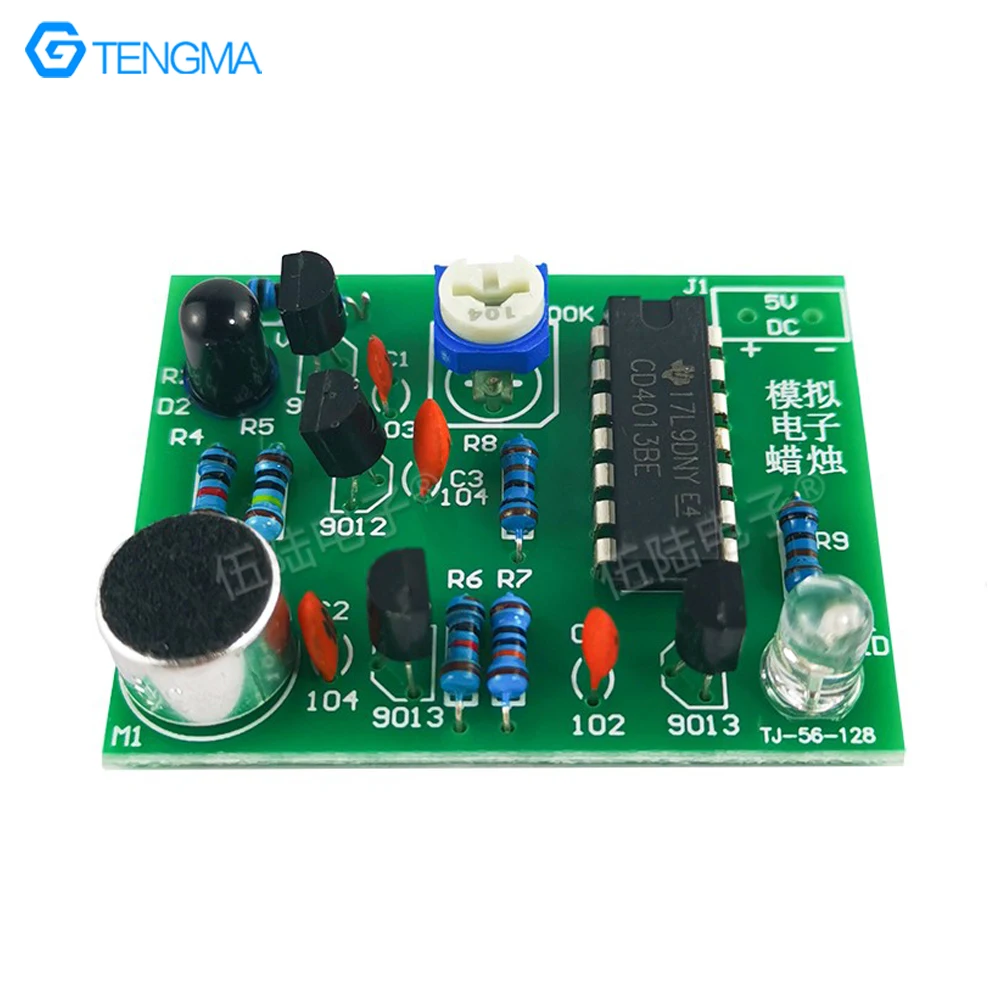

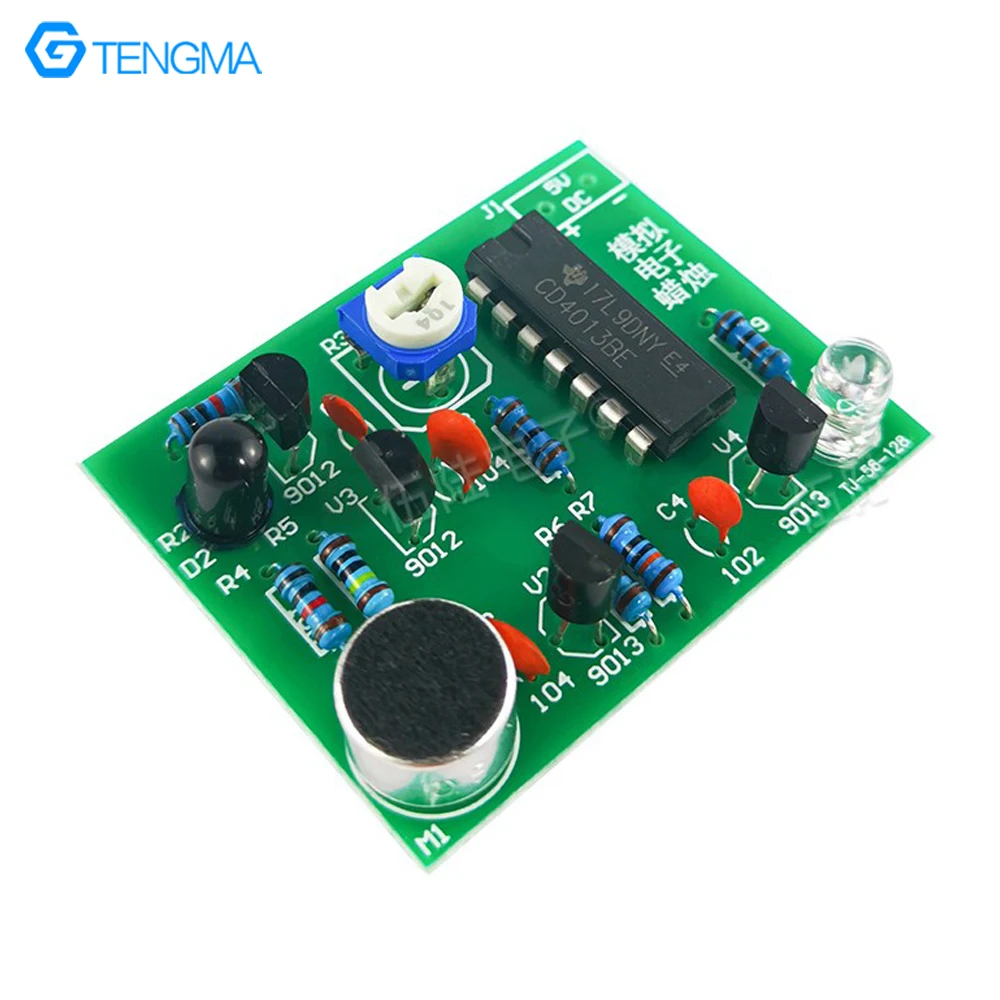

상품명: 아날로그 생일 촛불 회로 기판 용접 키트

제품 모델: TJ-56-128

작동 전압: DC5V

PCB 크기: 43*34mm

설명:

아날로그 전자 양초는 "성냥 점화, 바람 부는" 의 시뮬레이션을 가지고 있습니다. 디자인 프로토 타입은 실제 시나리오 출신입니다. 회로는 변환 후 생일 파티에 사용할 수 있습니다.

회로 원리

CD4013 은 두 개의 동일한 독립 데이터 유형 트리거로 구성된 이중 D 트리거로, 각 트리거에는 독립적인 데이터, 설정, 재설정, 클럭 입력, Q 및 역방향 Q 출력이 있습니다. 이 장치는 시프트 홀수 메모리로 사용할 수 있으며 Q 출력을 데이터 입력에 연결하여 카운터 및 트리거로 사용할 수 있습니다. 시계의 상승 엣지가 트리거되면 D 입력 단자에 추가 된 로직 레벨이 Q 출력 단자로 전송됩니다. 설정 및 리셋은 시계와 독립적입니다. 그러나 설정 또는 리셋 라인의 높은 수준으로 각각 완성됩니다. 이 회로는 전원이 켜진 후 RS 트리거 양식에 연결된 더블 D 트리거 4013 의 D 트리거를 사용합니다. R7 및 C3 로 구성된 차동 회로는 높은 수준의 차동 펄스를 생성하고 IC1 의 1 차 끝에 추가하여 회로를 강제로 재설정하고, 그리고 1Q 끝은 3 극관 V4, V4 베이스로 전송되는 낮은 수준을 출력하고 LED D1 이 켜지지 않습니다.

서미스터 R2 가 라이터로 연소되는 경우 (또는 적외선 수신 다이오드를 사용하여 R2 교체할 수 있음) (연소 시간이 너무 길지 않을 수 없습니다. 그렇지 않으면 서미스터가 소손되기 쉽습니다), R2 의 저항 값이 갑자기 감소하여 낮은 저항 상태를 나타냅니다. 3 극관 V1 이 켜지고 생성 된 높은 수준의 펄스가 4013 의 1sd 끝으로 전송되므로 1Q 끝이 높은 수준으로 바뀔 수 있습니다. 그리고 3 극관 V4 바닥으로 보내지고, V4 가 켜지고, LED D1 이 빛을 방출합니다. 이 과정은 라이터가 서미스터 R2 를 떠난 후에도 회로 상태가 변경되지 않고 LED D1 이 빛나는 점화 양초와 동일합니다.

일렉트릿 마이크 M1 을 불어 넣으려면 입을 사용하여 일렉트릿 마이크 M1 에 의한 오디오 신호가 증폭을 위해 C2 에서 V2 로 전송됩니다. 증폭 된 신호는 V3 를 수행하고 펄스 신호를 4013 년 1 차 끝으로 출력하며 트리거 재설정, 1Q 가 낮은 수준이되고, V4 가 꺼짐, D1 이 꺼짐, 날리는 효과 달성.

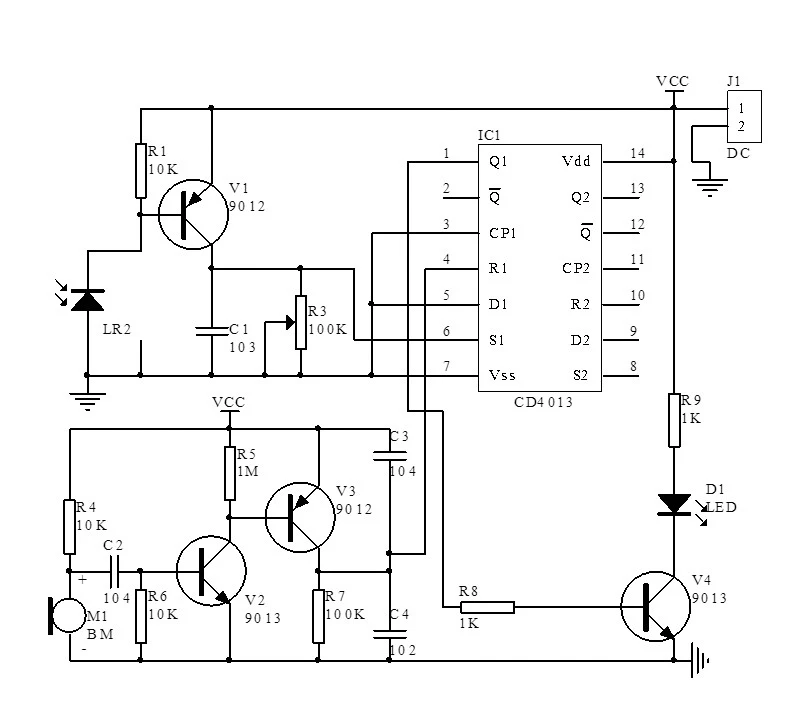

회로도:

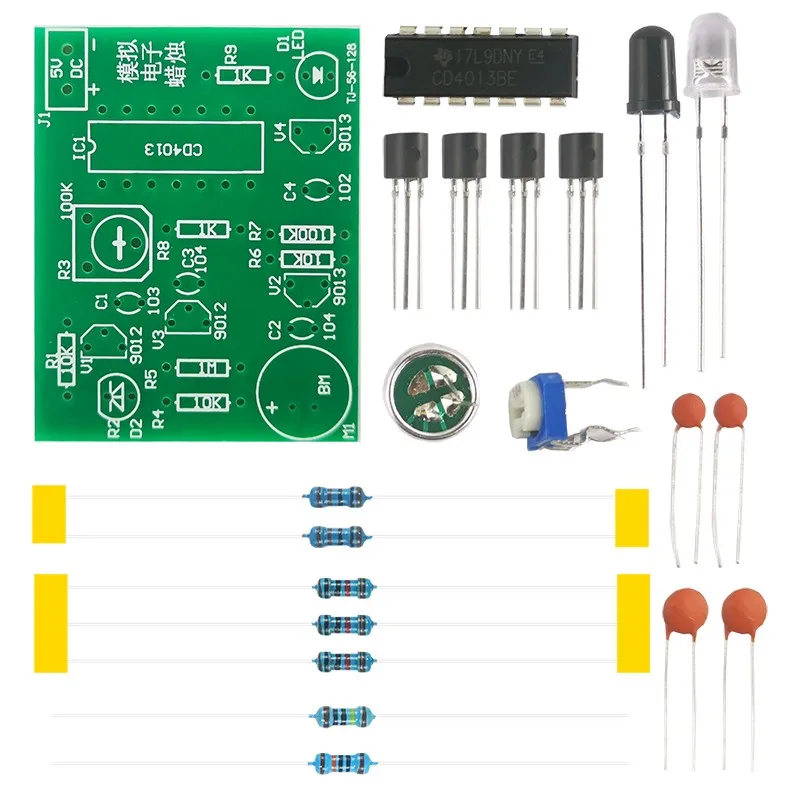

패키지 포함:
